配套中小学项目多专业施工图3316090426文件大小:441.61M推荐人:小舒图纸张数:747张所属分类:多类专业所含专业:装饰、给排水、电气
分 享
下  载
建筑面积:24666.17,8165.95,6560.78,22838.78,3018.94,3689.08㎡地上层数:5,6,6,6,5,4层建筑高度:27.764,21.75,21.75,23.85,17.5,17.8m地下层数:1,1,1,1,1层高度类别:多层图纸深度:施工项目地址:云南省设计时间:2019建筑风格:现代效果图:无

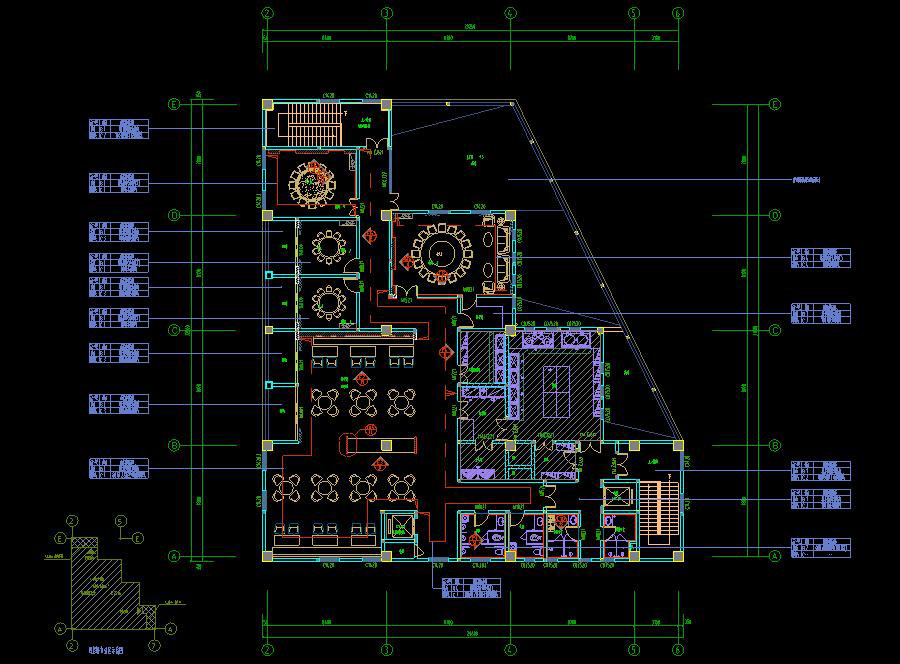

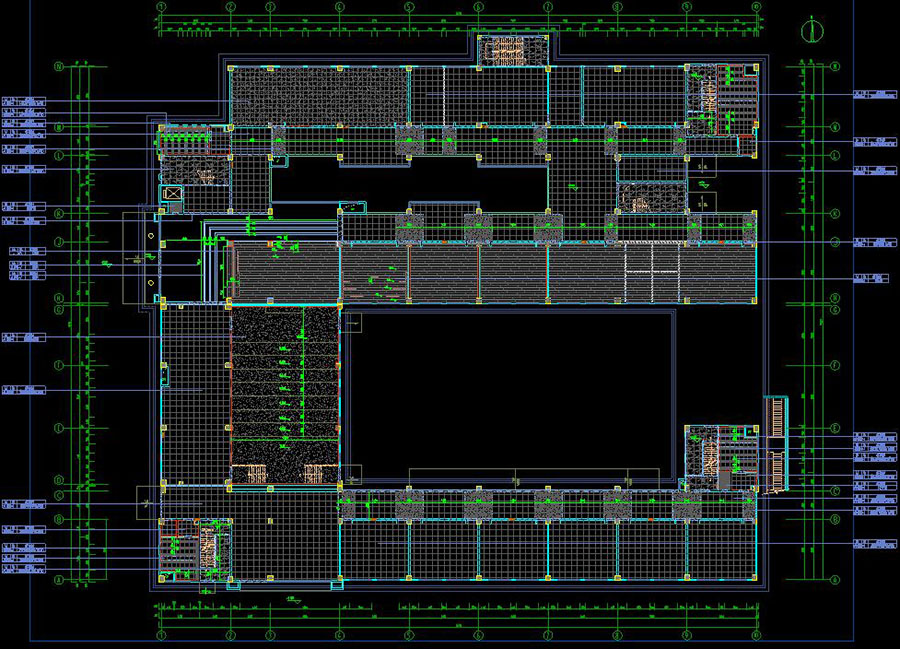

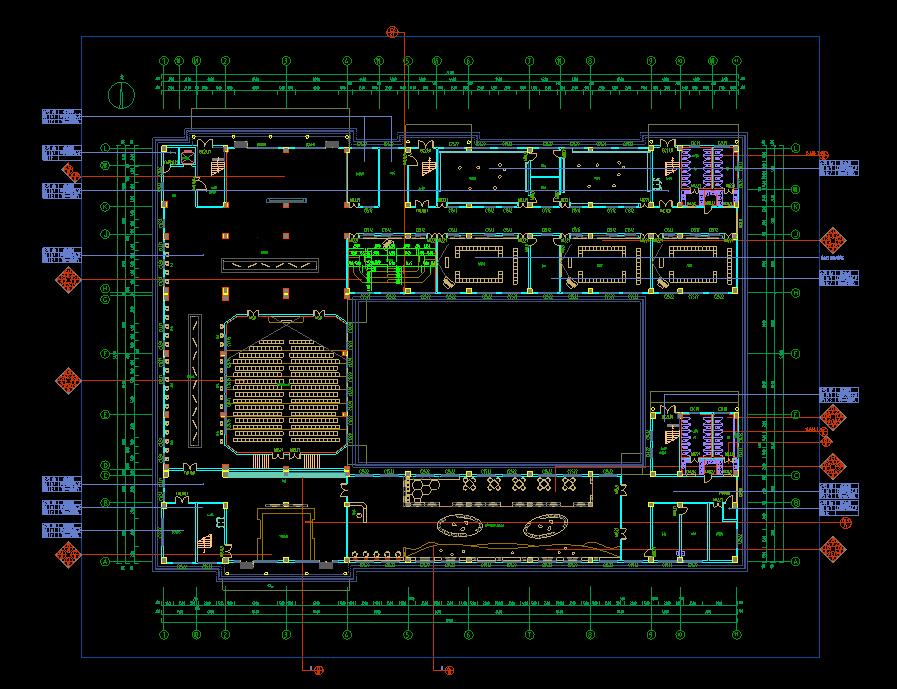

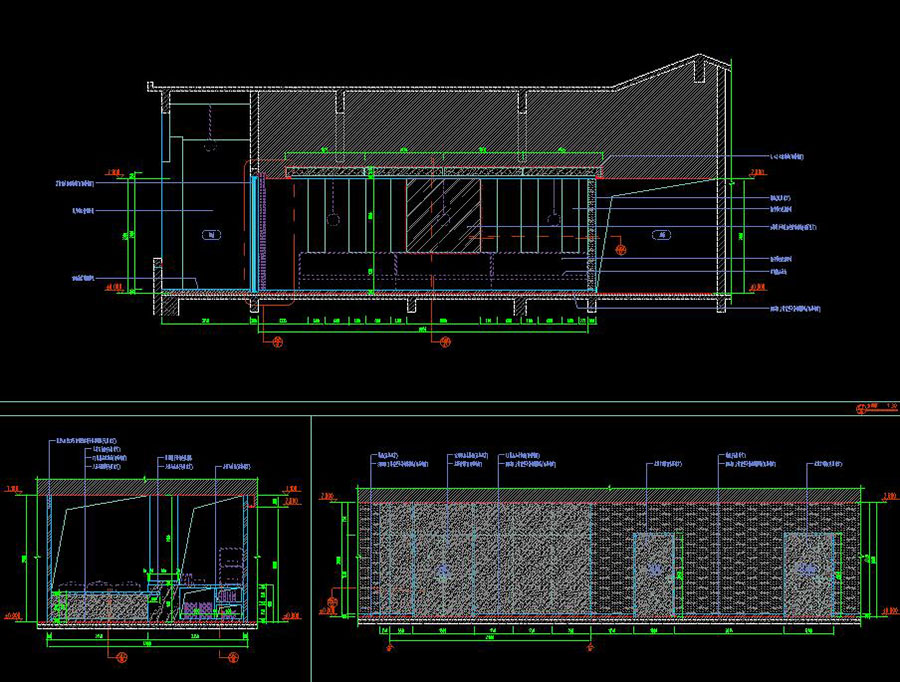

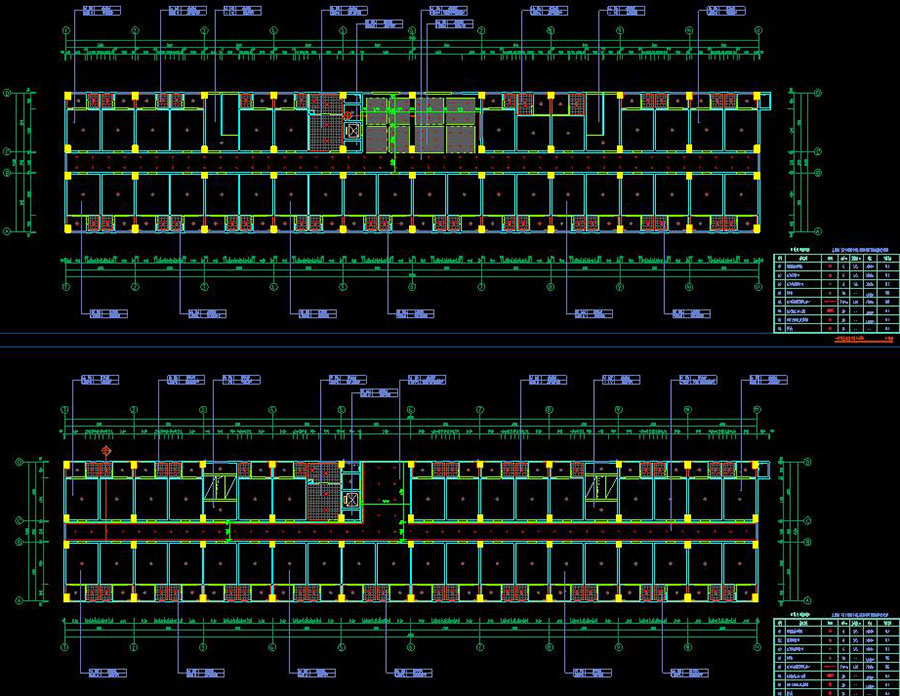

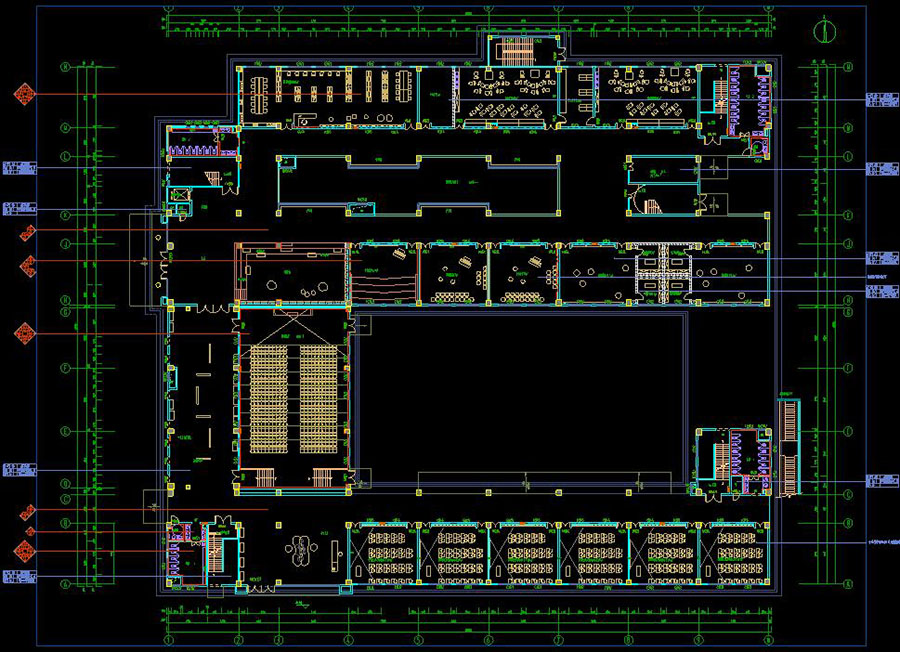

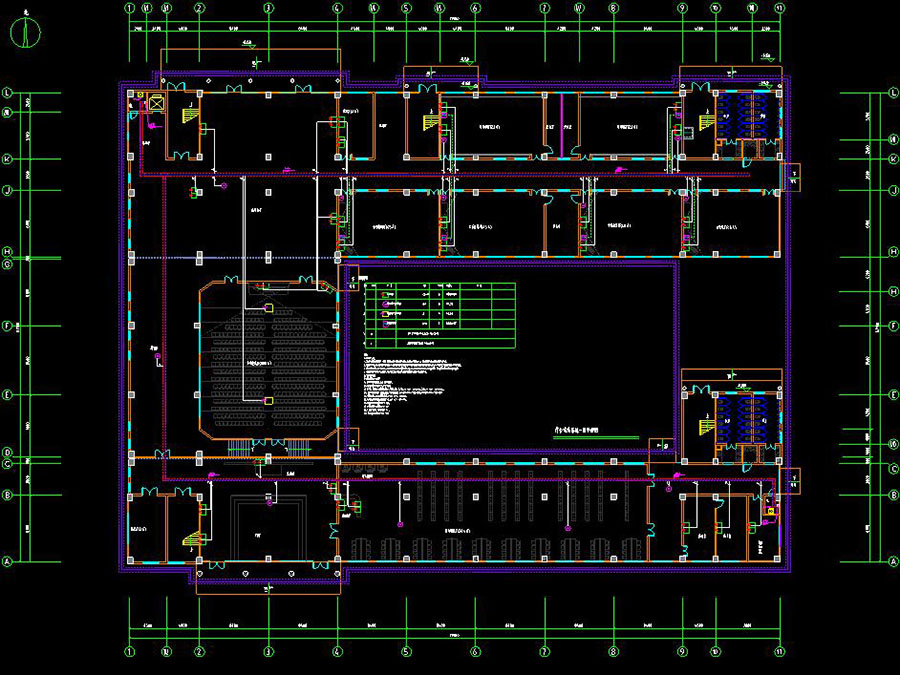

说明:配套中小学项目的小学综合楼、男女宿舍、中学教学楼、多功能厅、中学食堂装饰、给排水、电气、智能化、室内照明、建筑景观泛光施工图,其中1#小学综合楼地上5层(包括屋面层),地下0层,建筑高度为27.764m,建筑面积为24666.17㎡,钢筋混凝土框架结构;4#、5#男女宿舍均为地上6层,地下1层(隔震层),建筑高度为21.75m,男生宿舍楼建筑面积8165.95㎡,女生宿舍楼建筑面积6560.78㎡,钢筋混凝土框架结构;6#中学教学楼地上6层,地下1层,建筑高度为23.85m,建筑面积为22838.78㎡,钢筋砼框架结构;多功能厅地上5层,地下1层,建筑高度为17.5m,建筑面积为3018.94㎡,钢筋砼框架结构;中学食堂地上4层,地下1层,建筑高度为17.8m,建筑面积为3689.08㎡,钢筋混凝土框架结构;图纸包含:目录,设计说明、通用做法表,各层原始现状平面图、拆除平面图、新建平面图、家具/索引平面图、地材平面图、天花平面图、天花灯具尺寸平面图,阶梯教室立面图,图书阅览室立面图,合唱排练室立面图,图书阅览室立面图,接待大厅立面图,卫生间立面图,书法教室,普通教室立面图,过道立面图等;给排水设计说明,给排水平面图,给排水系统原理图,给排水大样图;电气设计说明,主要材料表,干线系统图,配电系统图,插座平面图,照明平面图,智能化设计说明,系统点位图,设备材料清单,综合布线,校园IP广播系统,计算机网络系统图,计算机网络教室、教室多媒体、电子班牌、播控管理系统,高清视频监控系统,周界入侵报警系统,出入口控制系统,停车场管理 LED大屏系统,会议系统,一卡通管理系统,机房工程;AL1配电系统图,弱电控制原理图,照明配电箱智能模块控制原理图,平面、立面照明管线图,平面照明控制管线图,照明平面布置图,照明平面控制图等景观泛光施工图
