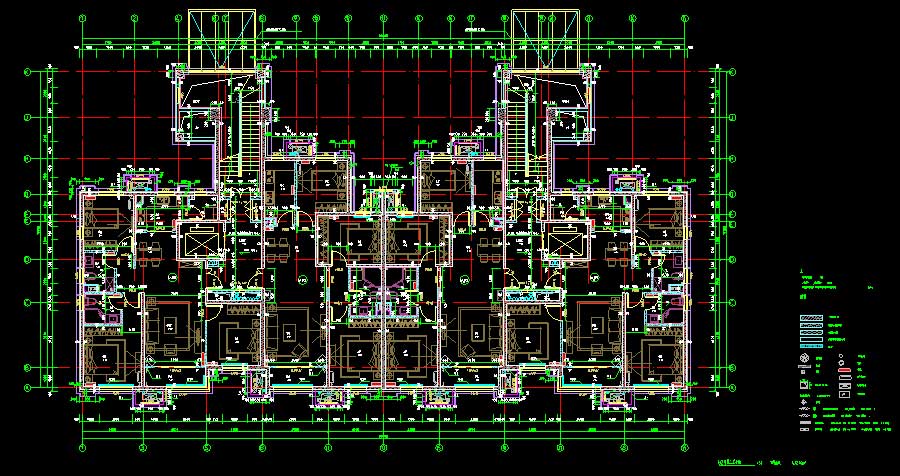

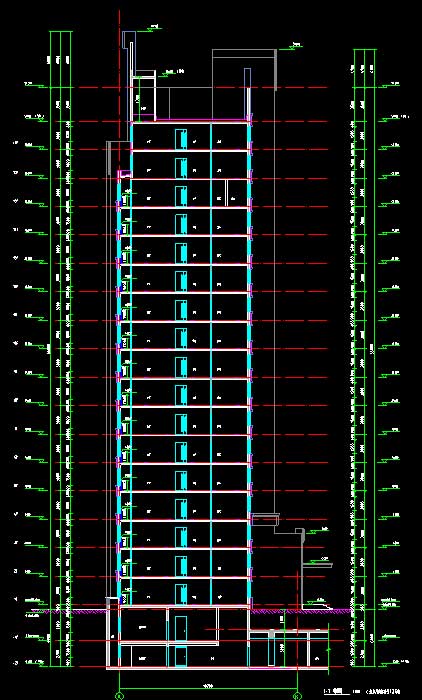

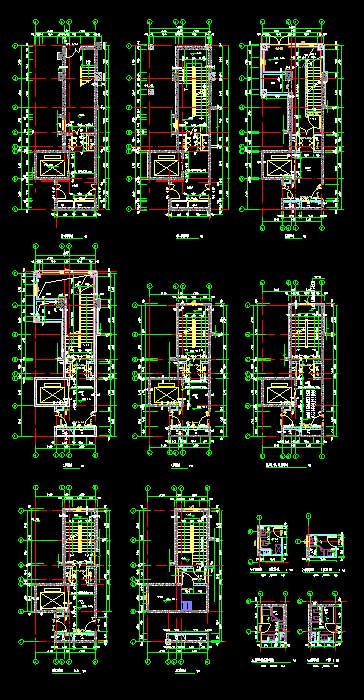

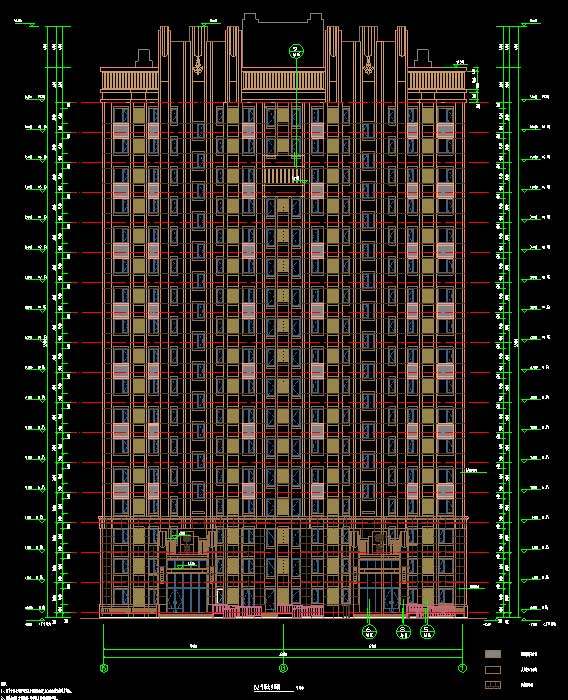

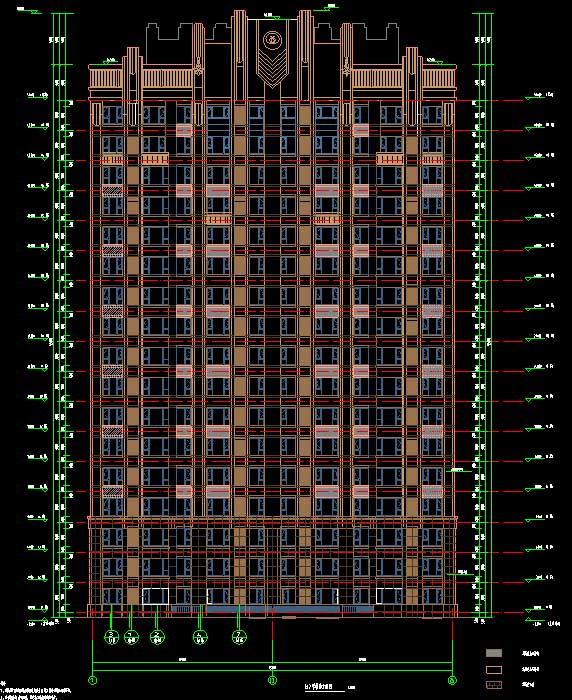

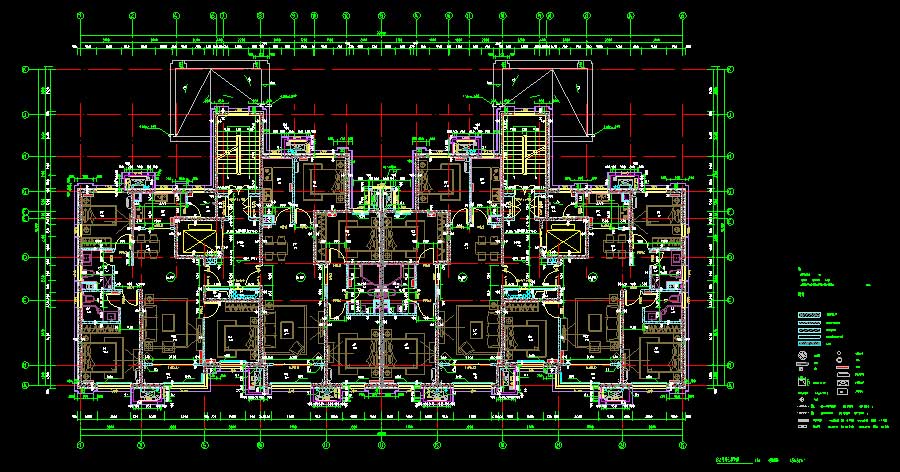

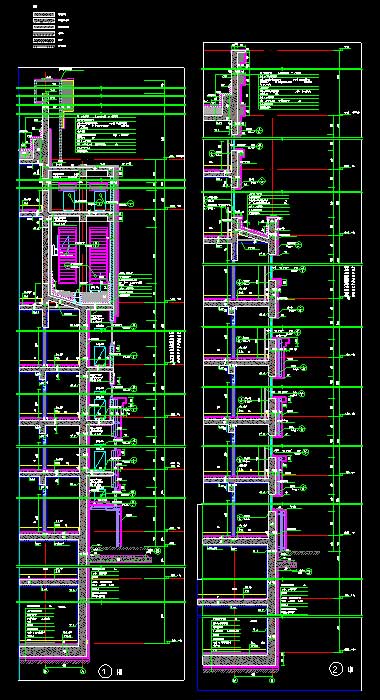

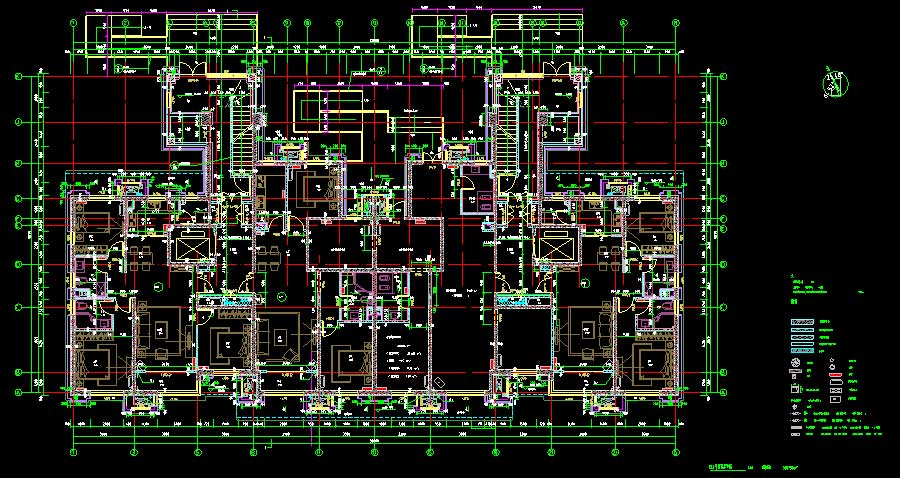

说明:该项目为某小区A1#、A2#、A3#、B1#、B2#住宅楼,配套用房,1~4#门卫多专业施工图。其中,住宅楼地上层数均为17层,地下层数均为2层,建筑高度均为55米,建筑面积为7521.74~9186.57平方米;配套用房及门卫地上层数均为1层,建筑高度为3~5.6米,建筑面积为4~375.48平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,墙身详图,楼梯、卫生间详图,门窗详图;结构:结构说明,结构平面图,楼梯详图,自行车坡道详图,墙体节点大样图,墙身剖面大样,统一做法大样图,布桩平面图,基础结构平面图,基础剖面大样;设备:设备说明,给水、采暖、中水立管图,排水、雨水、消防、正压送风立管图,设备平面图,给排水、中水、消防平面图,排水平面图,采暖、消防平面图;电气:电气说明,消防设计说明,箱盘配电系统图,配电干线系统图,火灾报警及消防联动系统图,弱电系统图,屋顶防雷平面图,照明平面图,消防及插座平面图,弱电及干线平面图,消防平面图等等。
建筑面积:7521.74,9186.57,7546.24,9134.7,8996.75,375.48,4,4,4,4㎡地上层数:17,17,17,17,17,1,1,1,1,1层建筑高度:55,55,55,55,55,5.6,3,3,3,3m地下层数:2层高度类别:高层图纸深度:施工项目地址:天津市设计时间:2013建筑风格:现代效果图:无
