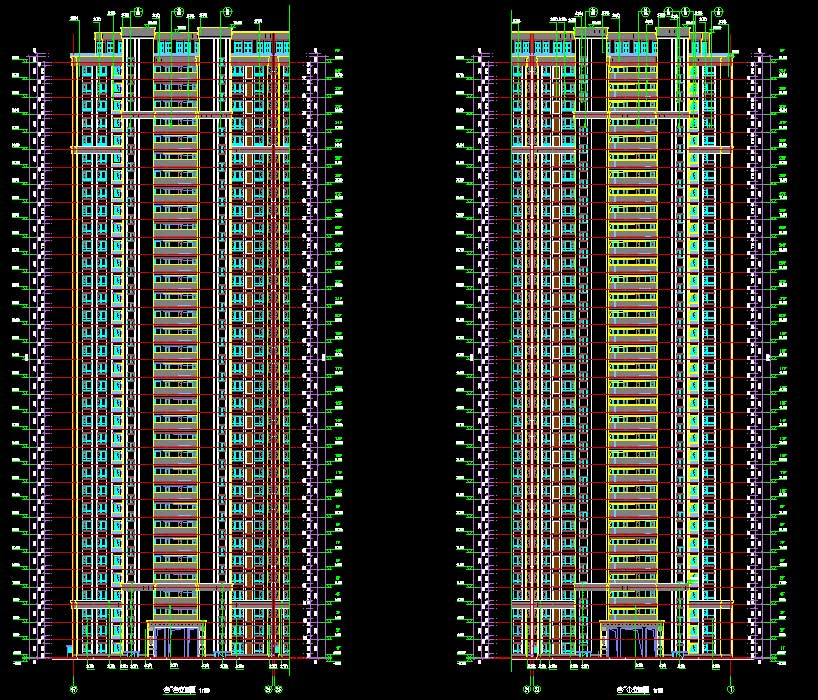

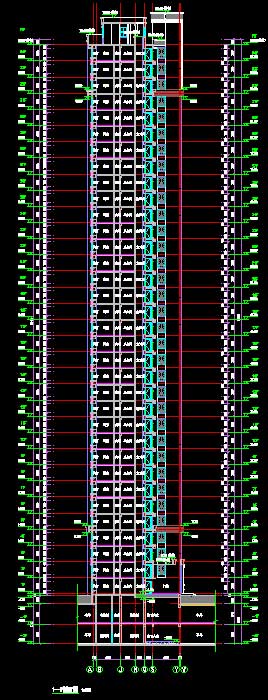

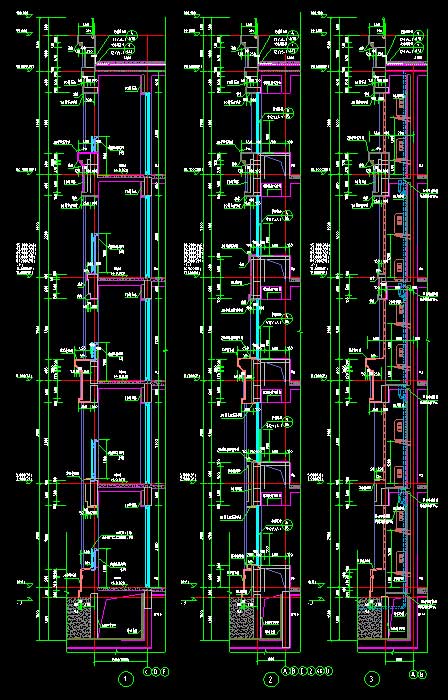

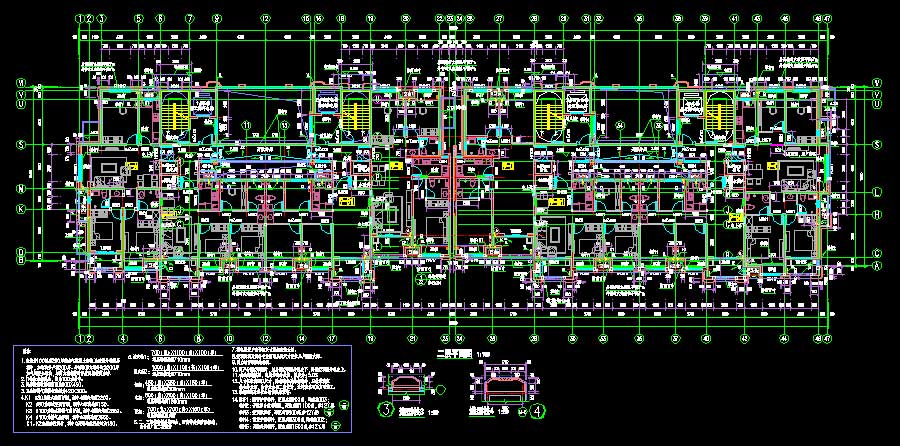

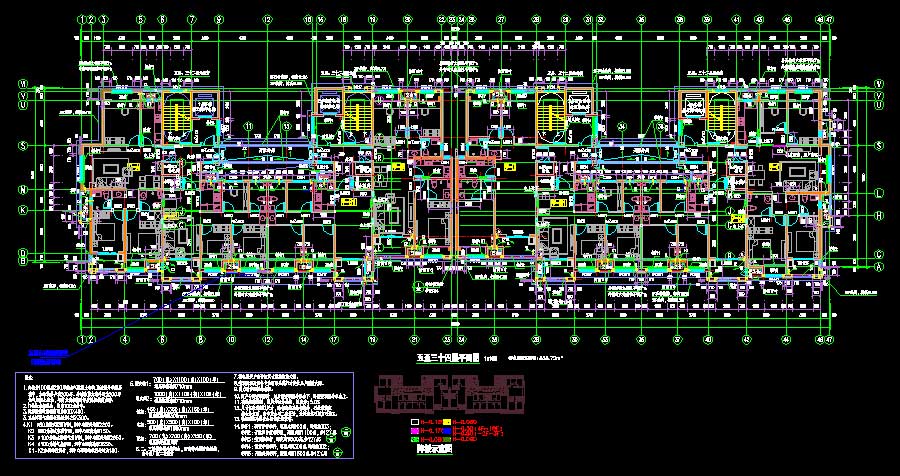

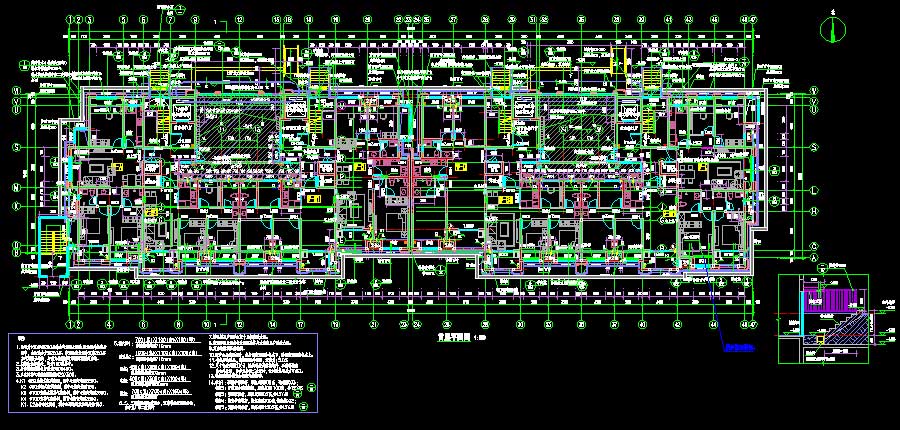

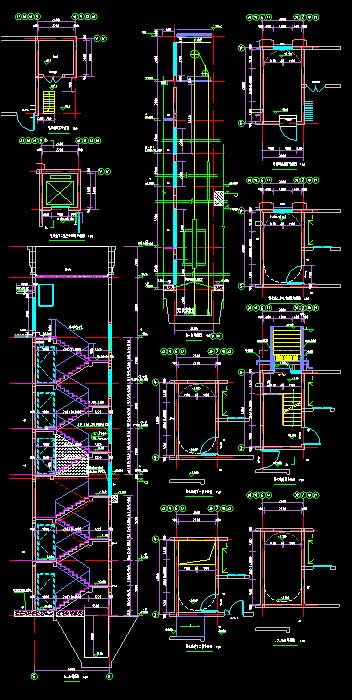

说明:该项目为某地2#、9#住宅楼建筑、结构、给排水、电气、采暖通风施工图(2#楼无结构、暖通专业图纸),抗震设防烈度为7度。2#、9#住宅楼地上层数均为34层,地下层数均为2层,规划建筑高度均为99.9米,消防建筑高度均为99.1米,地上建筑面积分别为30020.98、28288.12平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,单元放大图,楼梯详图,核心筒详图,墙身大样图,门廊放大图;结构:结构说明,CFG桩复合地基平面布置图,基础平面布置图,剪力墙平法施工图,剪力墙柱表,板平法施工图,梁平法施工图,节点详图,核心筒楼梯详图;给排水:给排水说明,七氟丙烷无管网自动灭火系统设计说明,给排水及消防平面图,喷淋平面图,户型给排水及消防平面放大图,标准层户型给水、排水支管系统图,生活给水管道系统原理图,消火栓管道系统原理图,自动喷水灭火系统原理图,压力废水系统原理图,污水管道系统图,废水管道系统图,空调冷凝水管道系统图,雨水管道系统图;电气:电气说明,弱电系统图,火警系统图,火警及弱电平面图,户型插座定位图,弱电及火警平面图,屋顶层防雷平面图,基础接地平面图,动力平面图,照明平面图,插座平面图,竖向配电系统图与配电箱系统图,配电箱系统图;暖通:暖通说明,通风平面图,采暖平面图,排烟兼排风系统流程图,加压送风系统流程图,采暖系统立管示意图,采暖管道井平、剖面图,地暖图例与安装示意图等等。
建筑面积:30020.98,28288.12㎡地上层数:34,34层建筑高度:99.9,99.9m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2019建筑风格:现代效果图:无
