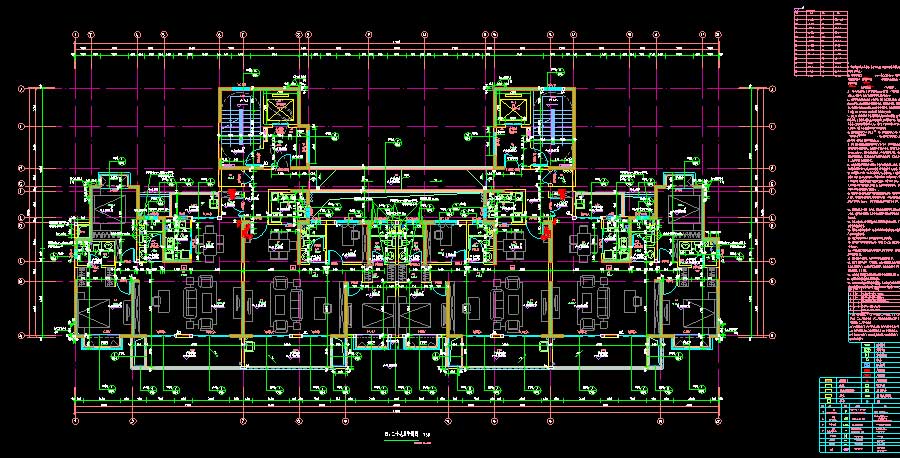

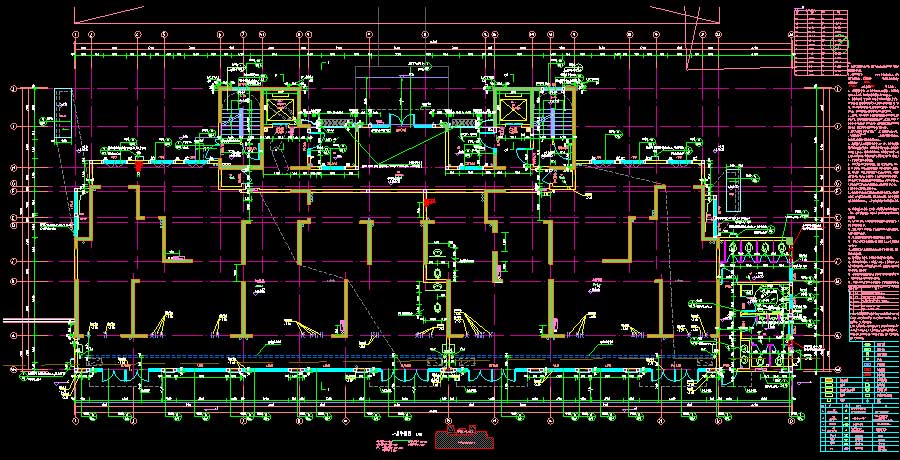

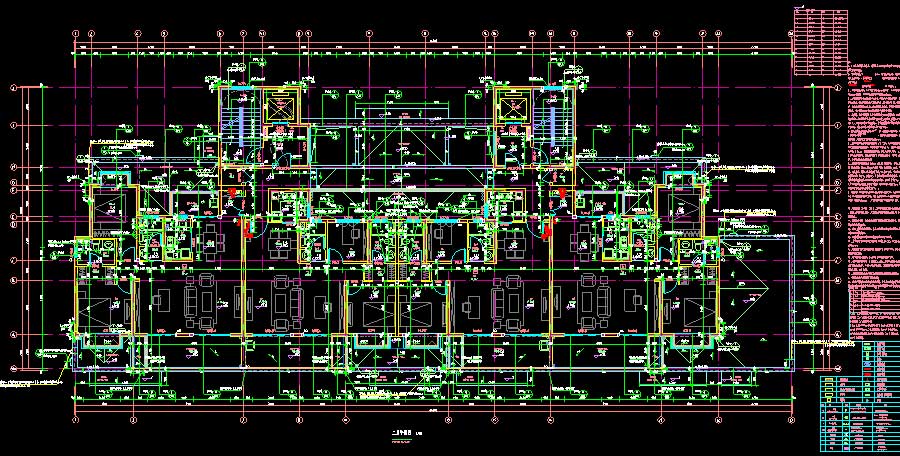

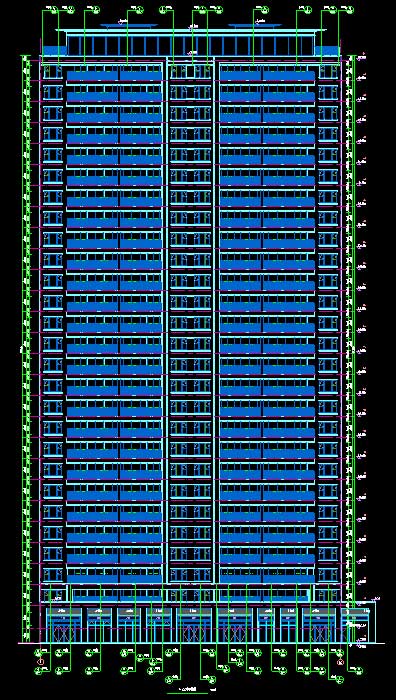

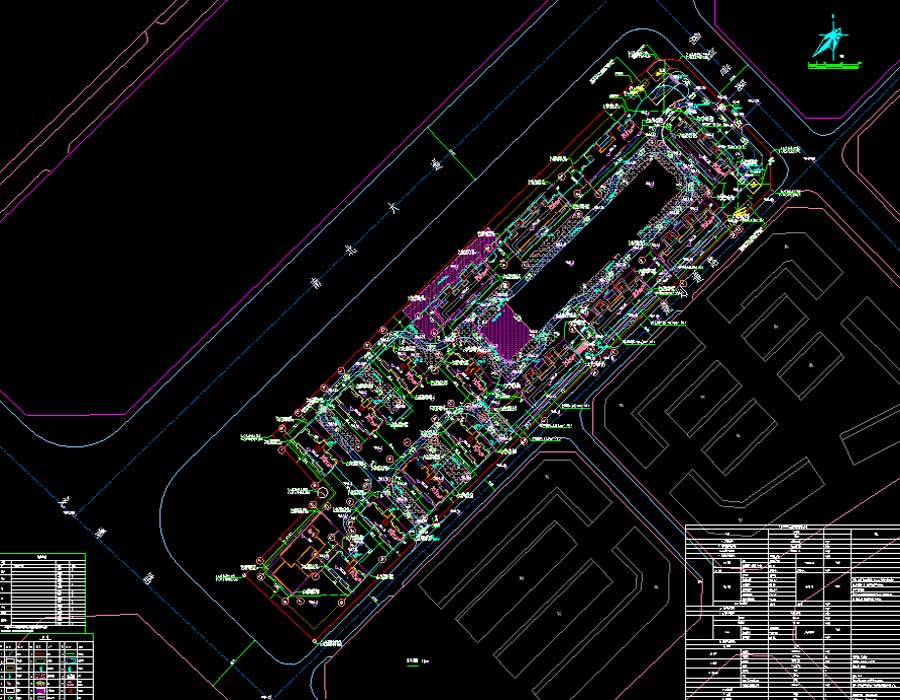

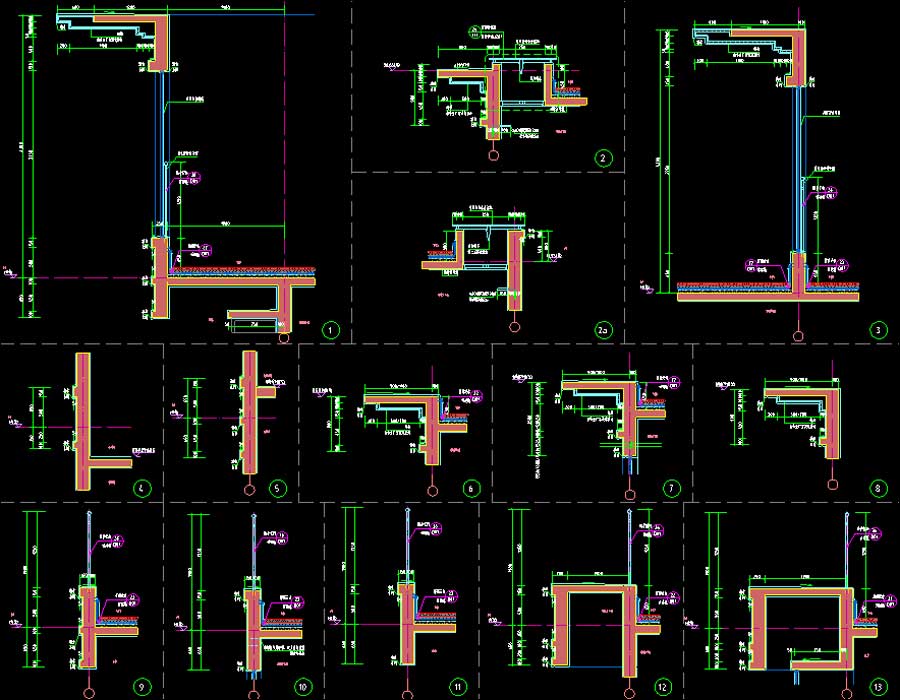

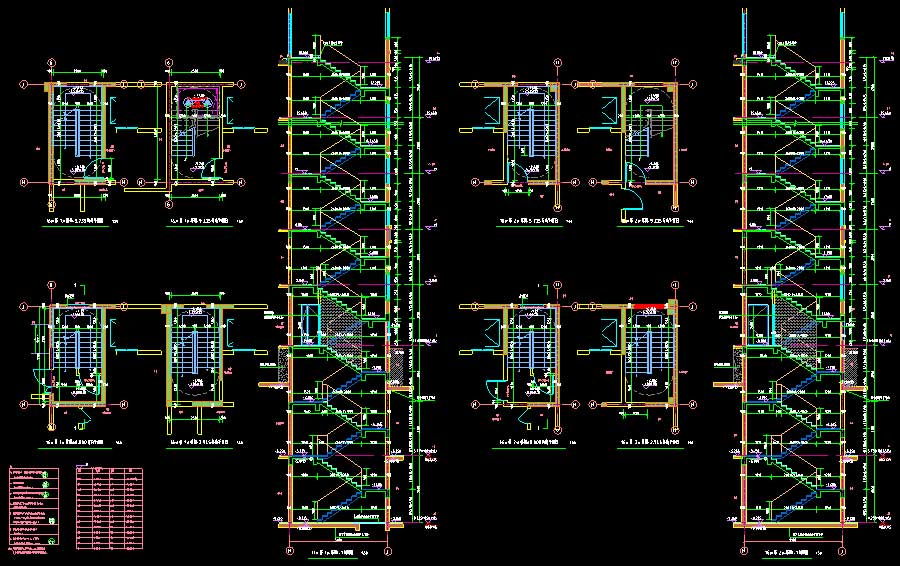

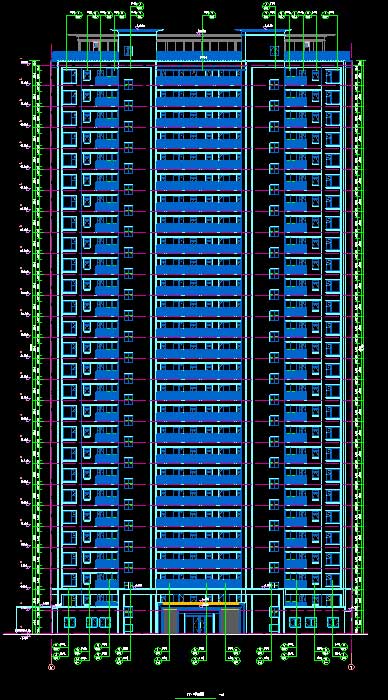

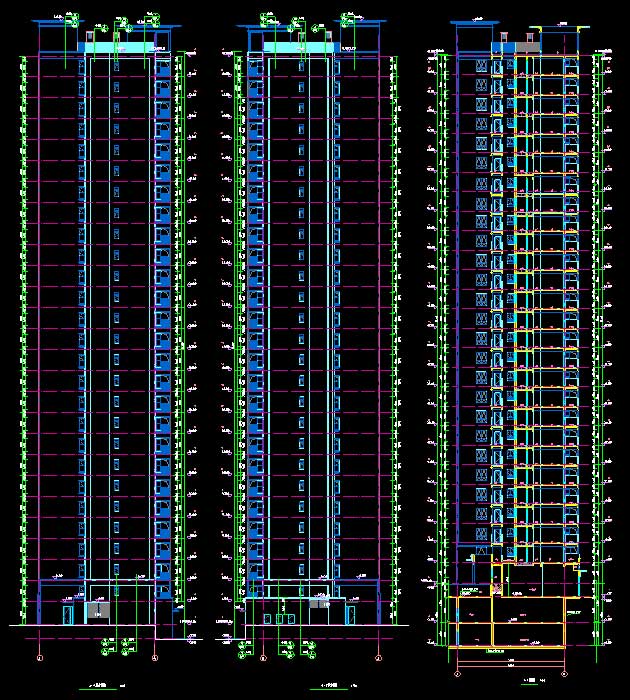

说明:该项目为某地1~3#、13#、15#、16#住宅楼及地下室建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为7度,主要结构形式为住宅楼剪力墙结构,地下室框剪结构。其中,1#建筑高度为12.15米,地上层数4层,建筑面积为1038.86平方米;2#、3#地上层数均为11层,建筑高度均为32.95米,建筑面积分别为3148.89、3146.2平方米;13#、15#、16#地上层数均为27层,建筑高度均为78.7米,建筑面积分别为12945.35、12944.71、12741.02平方米;地下室为地下2层,建筑面积为40238.83平方米。图纸内容含:建筑:建筑说明,道路及竖向布置图,总平面图,消防道路及登高操作场地示意图,节能设计专篇,室内外装修构造做法表,平立剖面图,楼电梯大样详图,门窗大样详图,节点大样;结构:结构说明,梁平法施工图,节点大样详图,夹层平面布置及板配筋图,结构平面布置图,板配筋图,楼梯详图,剪力墙(柱)平法施工图;给排水:给排水说明,总平面图,给排水平面图,给水系统图,排水系统图;电气:电气说明,总平面图,竖向干线系统图,配电箱系统图,强电平面图,动力平面图,照明平面图,火灾自动报警平面图,弱电及联动平面图,弱电平面图,地下室接地平面图,CO监控平面图,防雷平面图,户型电气平面图;暖通:暖通说明,通风防烟平面图,标准层通风平面图,屋顶层通风平面图等等。
建筑面积:1038.86,3148.89,3146.2,12945.35,12944.71,12741.02㎡地上层数:4,11,11,27,27,27层建筑高度:12.15,32.95,32.95,78.7,78.7,78.7m地下层数:2层高度类别:高层图纸深度:施工项目地址:云南省设计时间:2021建筑风格:现代效果图:无
