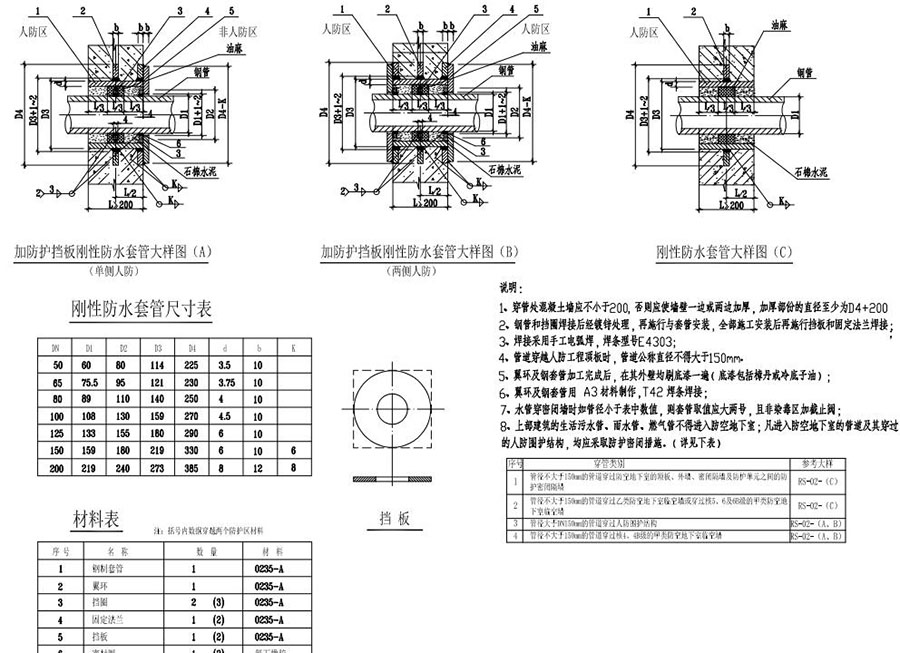

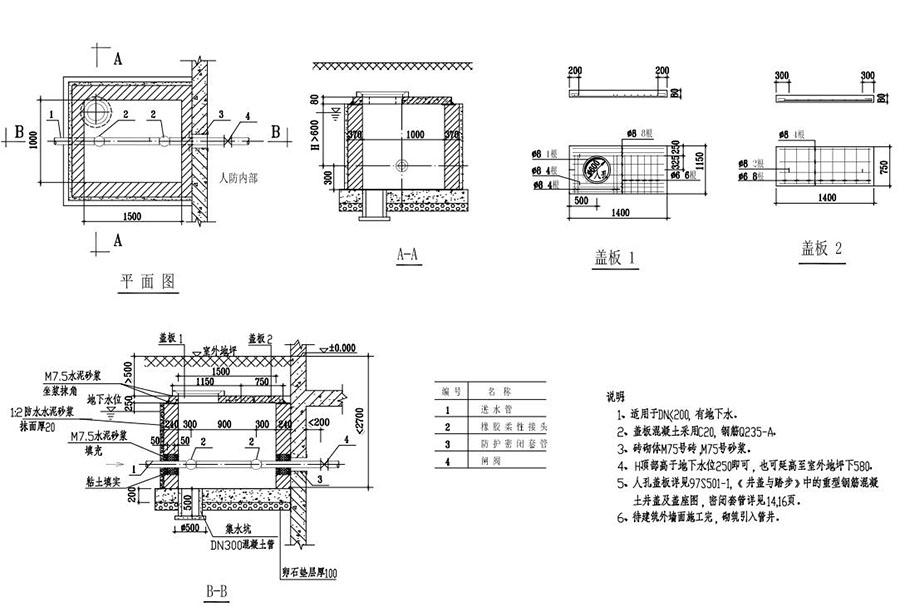

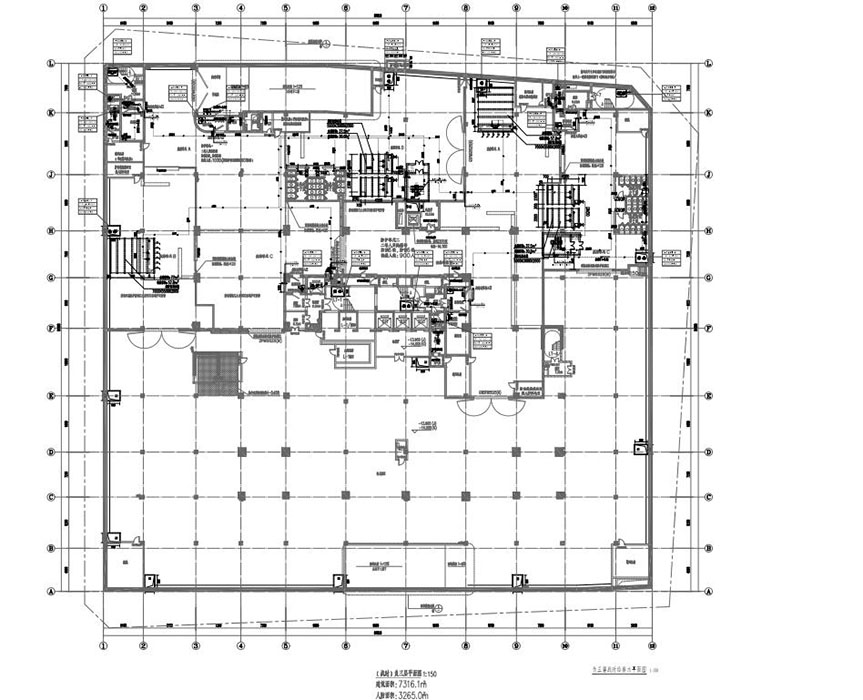

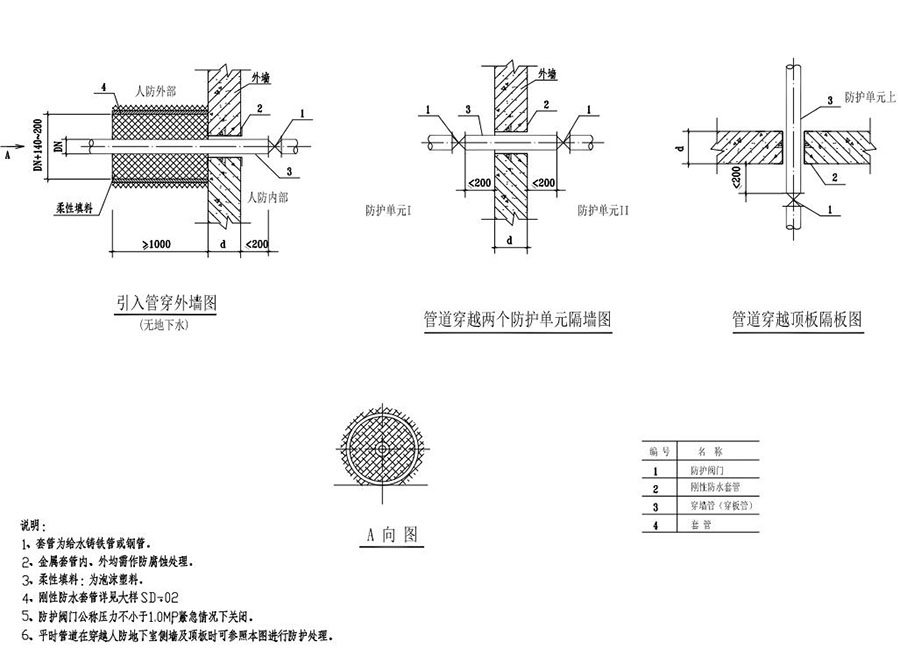

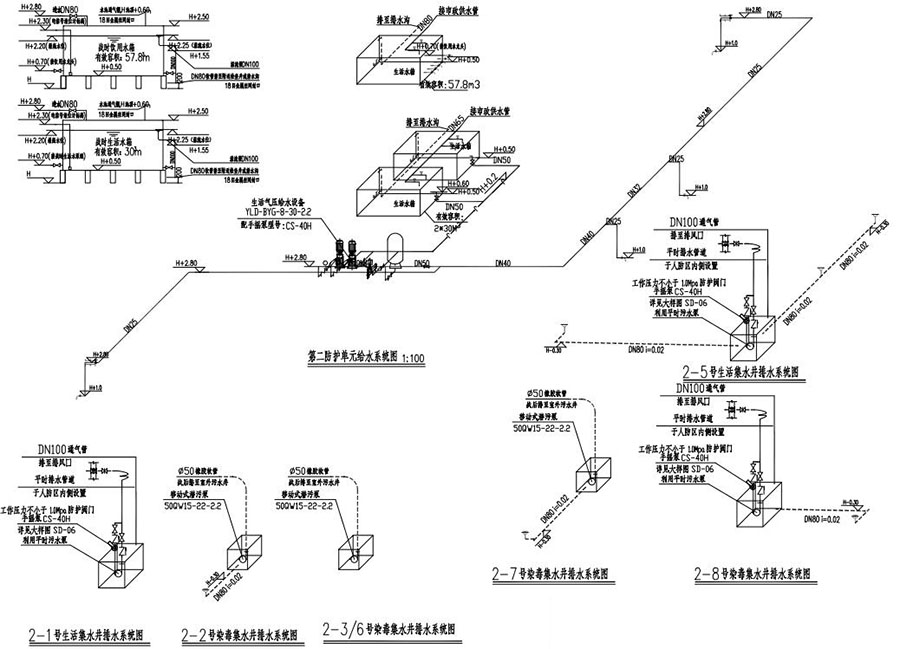

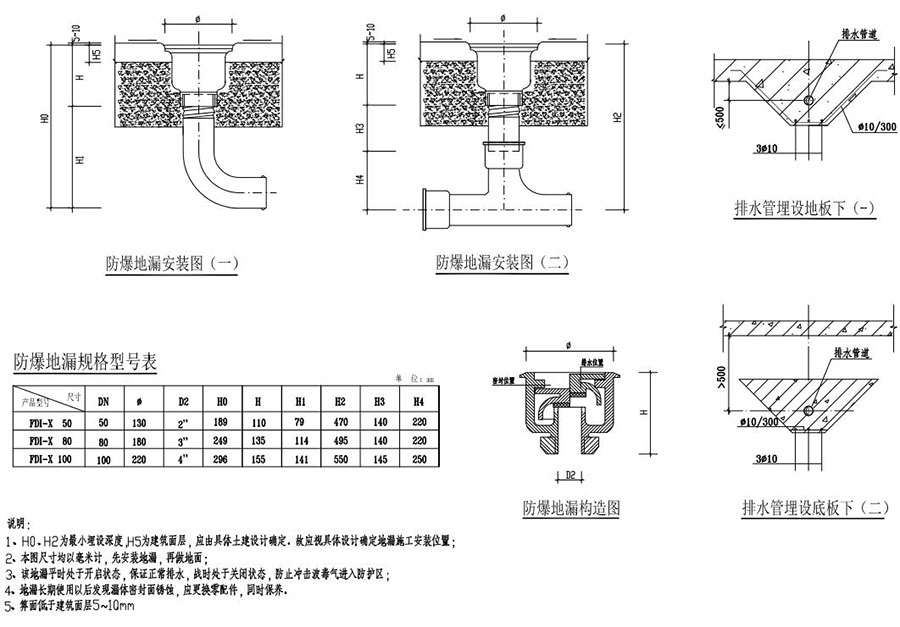

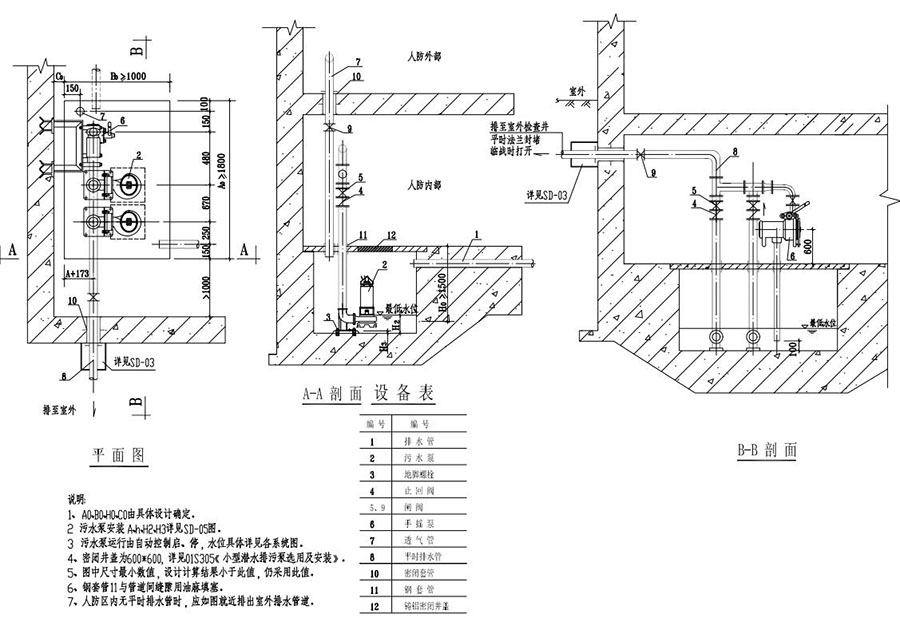

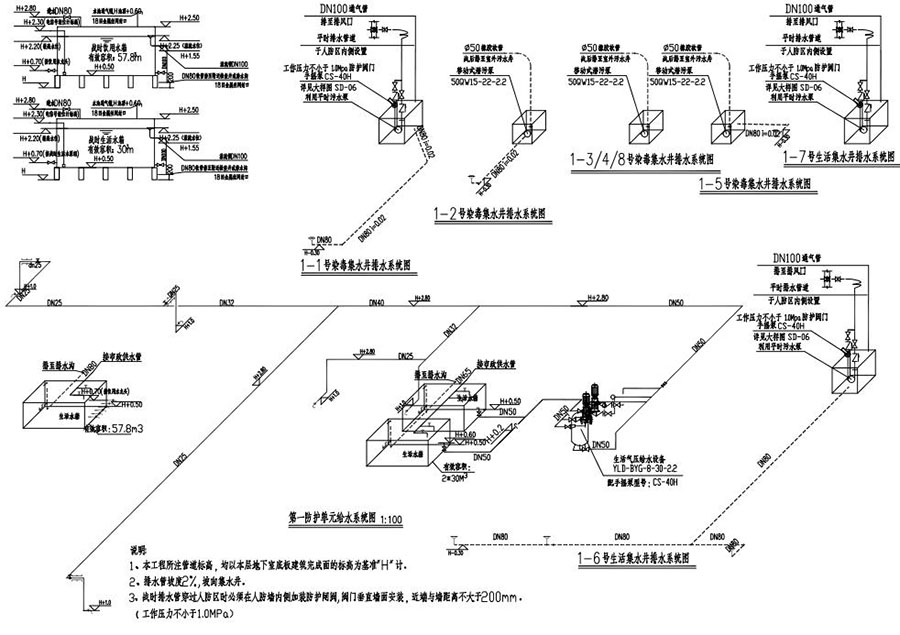

说明:该人防地下室位于负3层,应建人防面积为2656平方米,实际设计人防面积为3106平方米,人防功能为2个核6常6级二等人员掩蔽所,共两个防护单元,掩蔽人数1900人,图纸包含:图纸目录,人防地下室战时给排水施工设计说明,图例平战转换主要设备材料及安装时间表,战时给排水系统设备安装时间示意图,负三层战时给排水平面图,第一防护单元给排水系统图,第二防护单元给排水系统图,防爆地漏安装图,(加防护挡板)刚性防水套管大样图,引入管穿外墙图(有地下水),引入管穿外墙图(无地下水)管道穿防护单元隔墙(板)图,污水提升排水出口图,污水泵安装图
