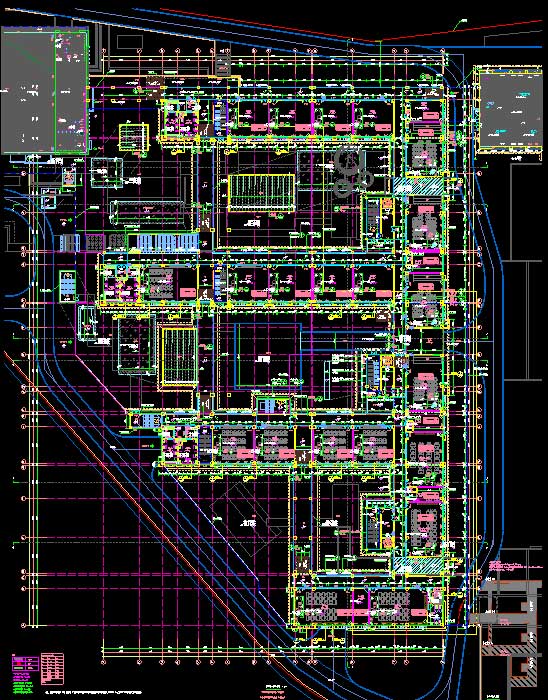

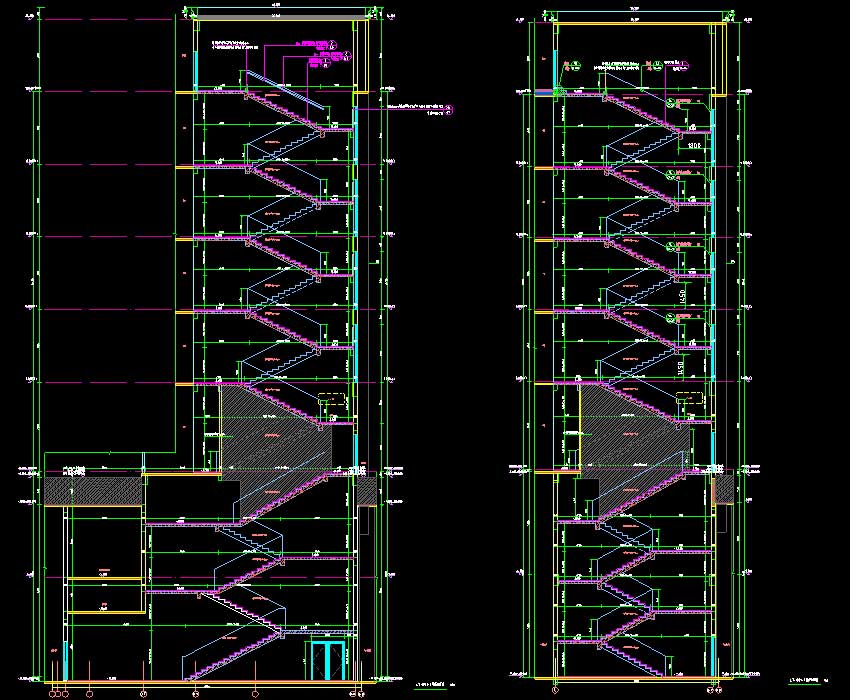

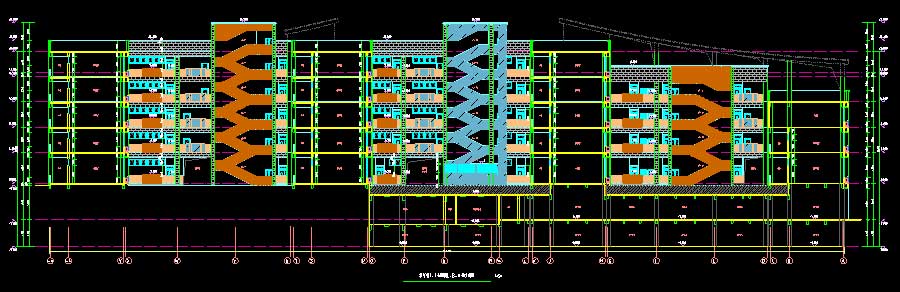

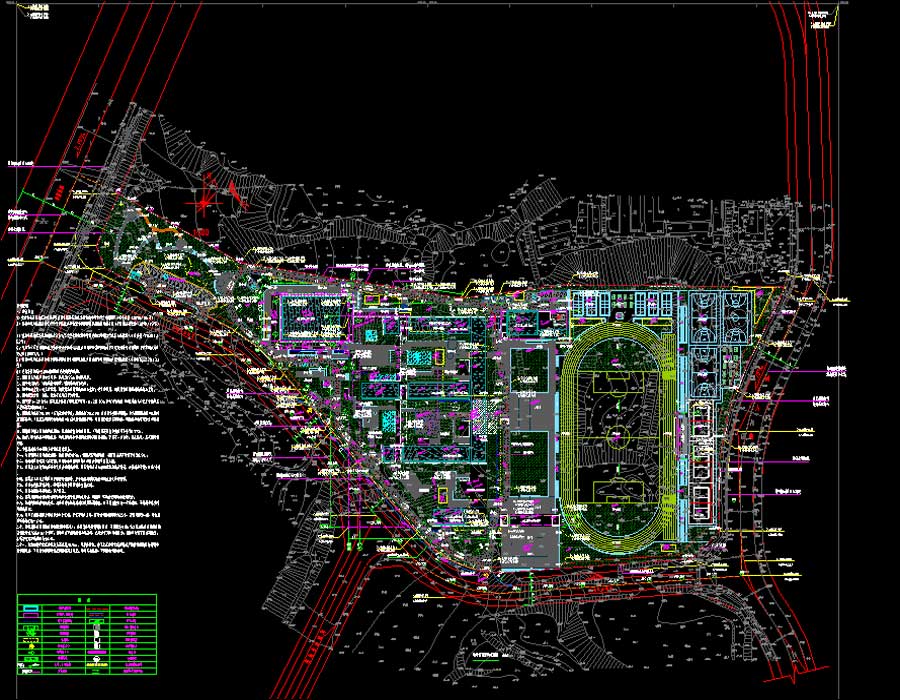

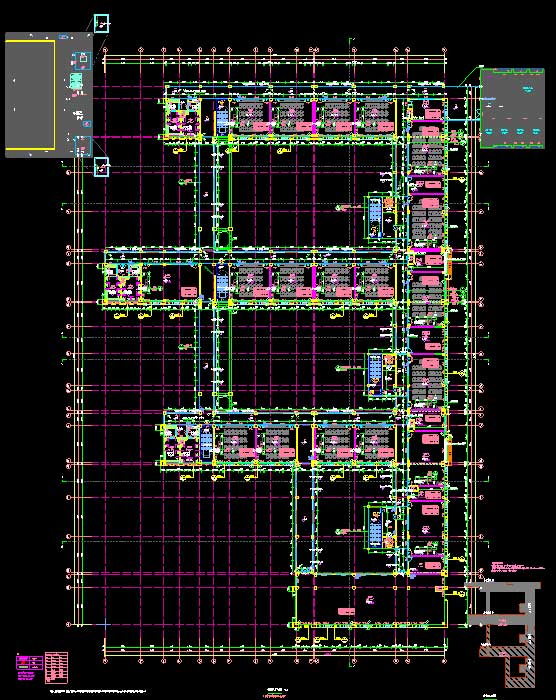

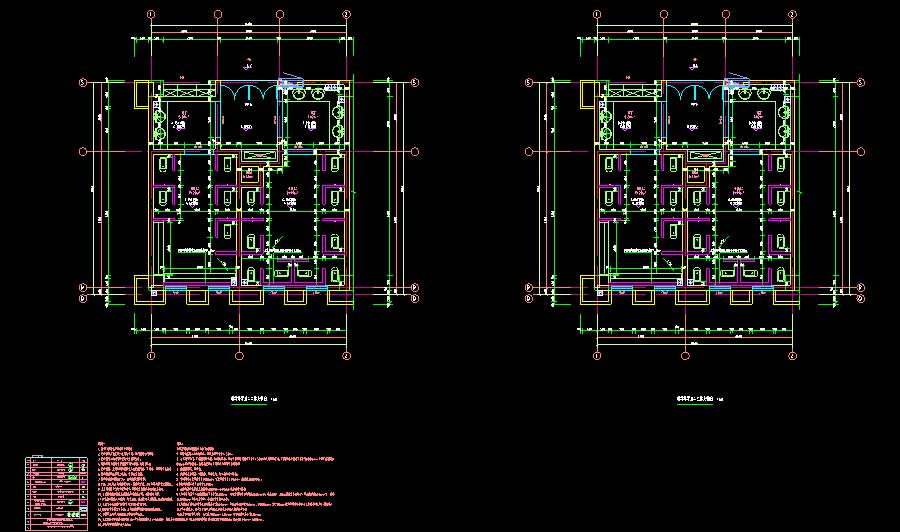

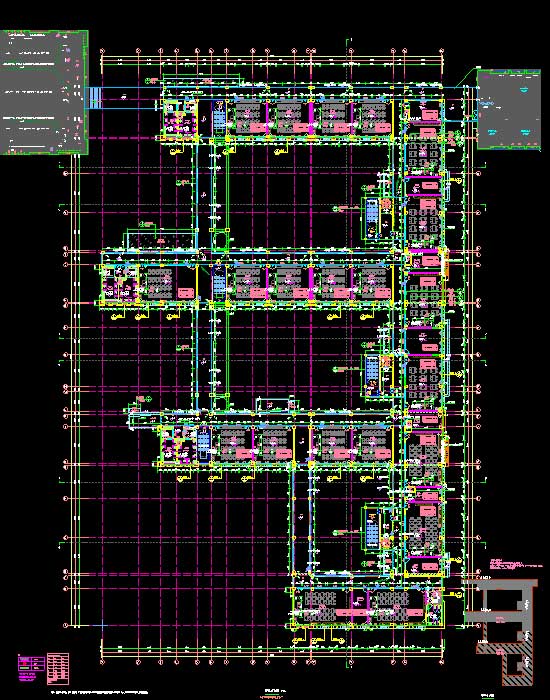

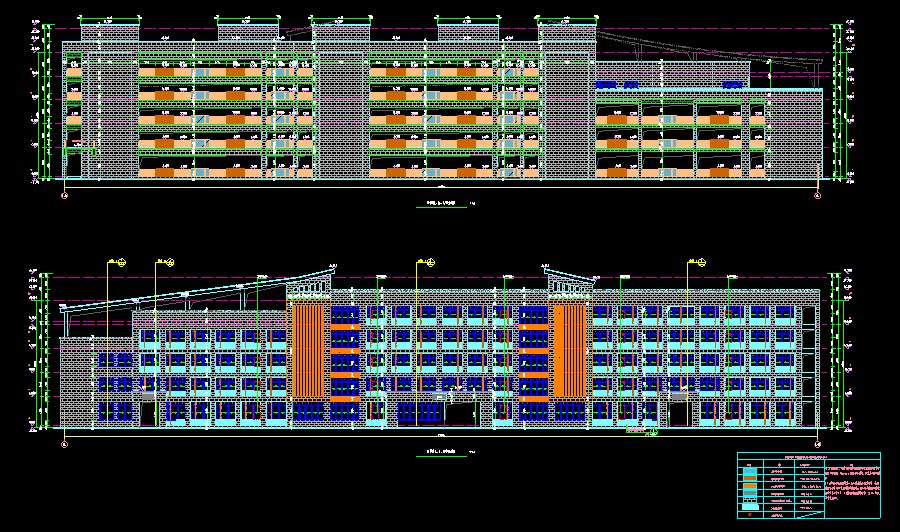

说明:该项目为某初级中学项目建筑、结构、给排水、电气、采暖通风施工图,含地勘物探、节能绿建、BIM、内装、厨房专项、智能化专项、生化池专项、海绵城市、景观、场平边坡工程。项目包括教学楼,行政楼,报告厅及食堂,门卫室,风雨操场,主席台及地下车库。抗震设防烈度为7度,主要结构形式为框架结构。其中,门卫室、风雨操场地上层数均为1层,建筑高度分别为4.05、9.2米,建筑面积分别为16.19、3720.08平方米;主席台地上层数为2层,建筑高度为8.1米,建筑面积为244.41平方米;报告厅及食堂地上层数为3层,建筑高度为21.5米,建筑面积为5360.97平方米;教学楼、行政楼地上层数均为5层,建筑高度分别为20.7、23.6米,建筑面积分别为17587.6、3412.16平方米;地下车库为地下2层,建筑面积为6708.64平方米。图纸内容含:建筑:建筑说明,总平面及竖向布置图,平面图,立面图,剖面图,卫生间大样,楼梯大样,墙身大样,门窗大样及门窗表,通用构造大样,防火分区及消防疏散示意图;结构:结构说明,基础、地梁平面布置图,板平法施工图,墙、柱平面布置图,梁平法施工图,楼梯大样图,叠合楼板拆分图,底板平面布置图,楼梯大样图,车道大样图;给排水:给排水说明,总平面图,给排水平面图,卫生间给排水大样图,自喷平面图,给排水系统原理图,消防泵车、消防水池平面大样布置图,;电气:电气说明,电气抗震设计说明,防雷设计说明,集中控制型消防应急照明和疏散指示系统设计说明,电气安装工程安全生产专篇,竖向干线系统图,配电箱系统图,配电平面图,应急照明平面图,屋顶防雷平面图,照明平面图,电气火灾监控及消防电源监控系统图,火灾自动报警及消防联动系统图,消防报警平面图;暖通:暖通说明,排烟及空调系统图,抗震大样图,防排烟大样图,空调大样图,通风平面图,空调风平面图,空调冷凝水平面图,空调水平面图等等。
建筑面积:17587.6,3412.16,5360.97,16.19,3720.08,244.41㎡地上层数:5,5,3,1,1,2层建筑高度:20.7,23.6,21.5,4.05,9.2,8.1m地下层数:2层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2021建筑风格:现代效果图:无
