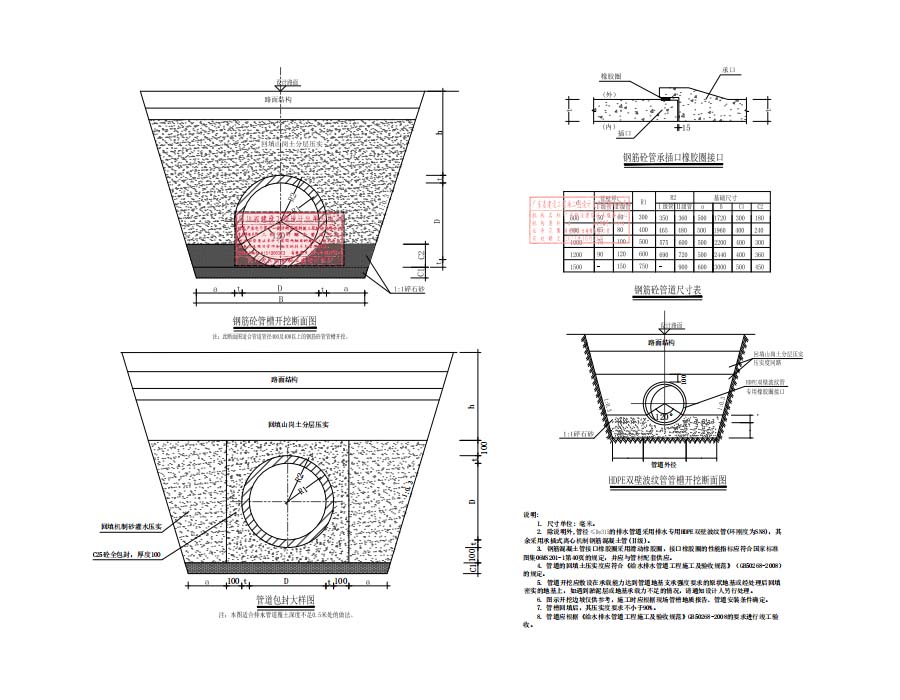

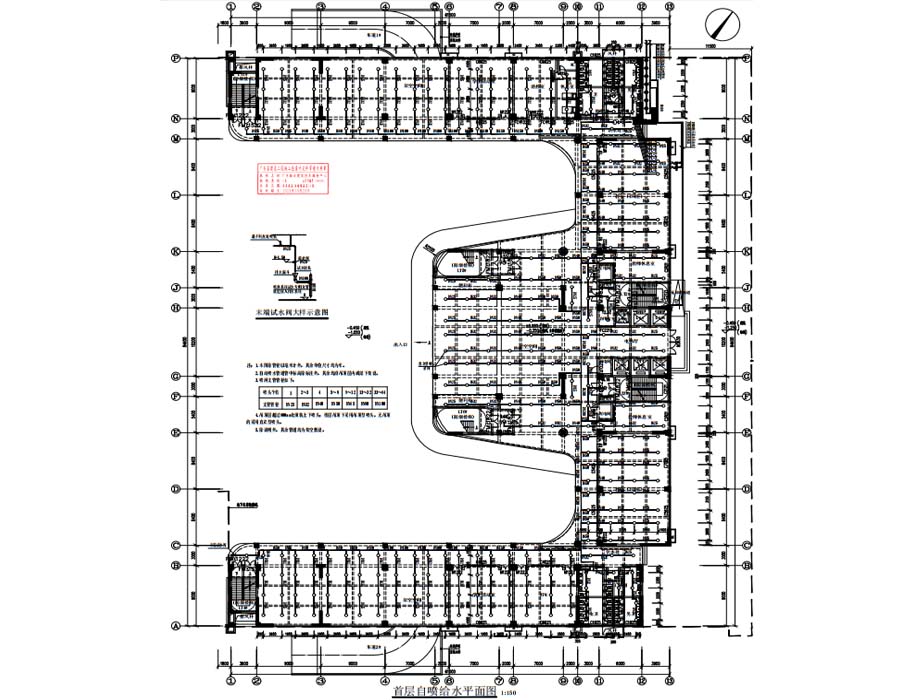

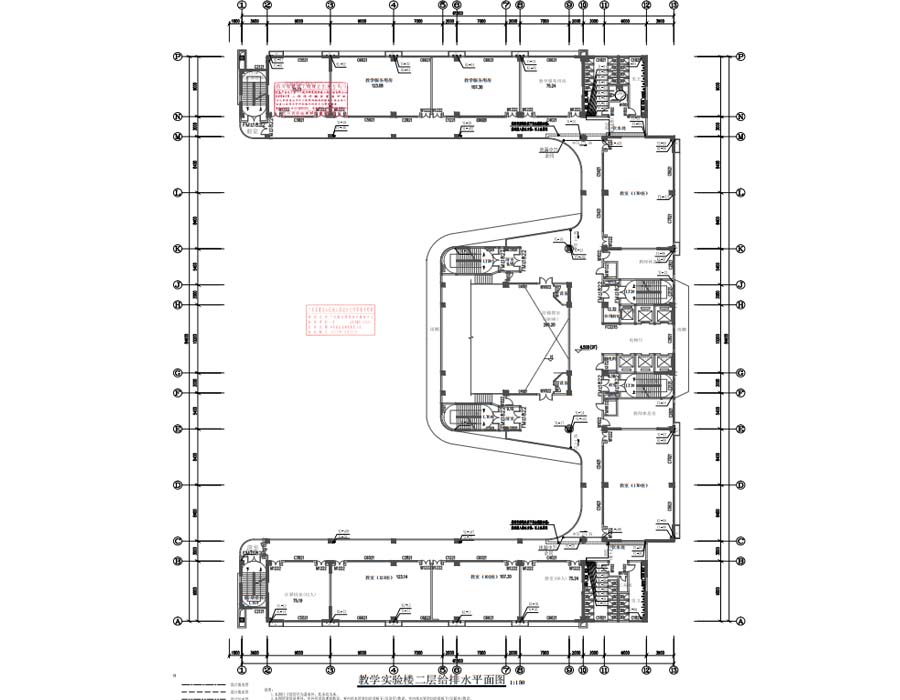

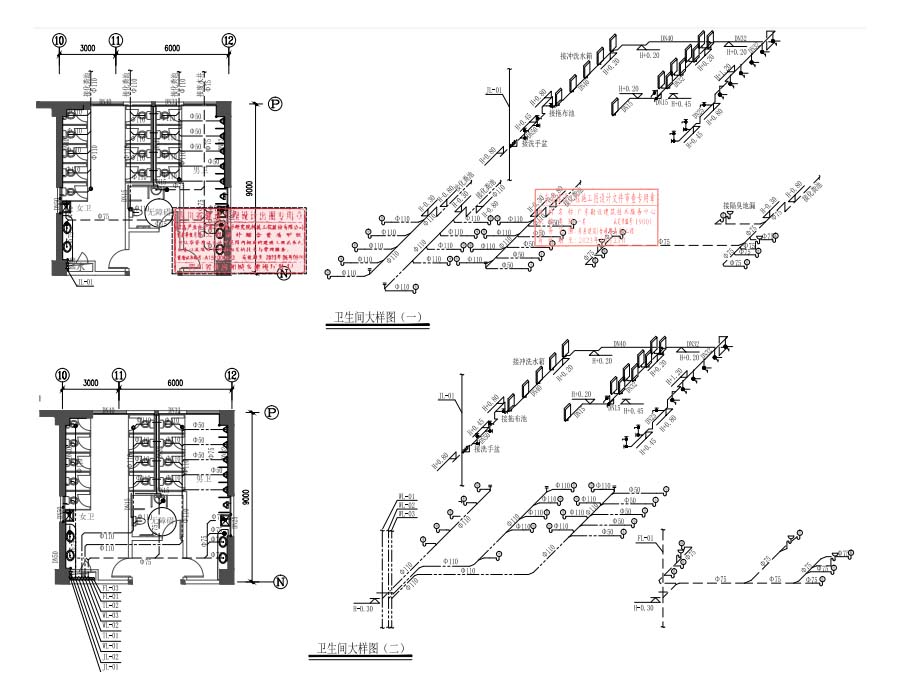

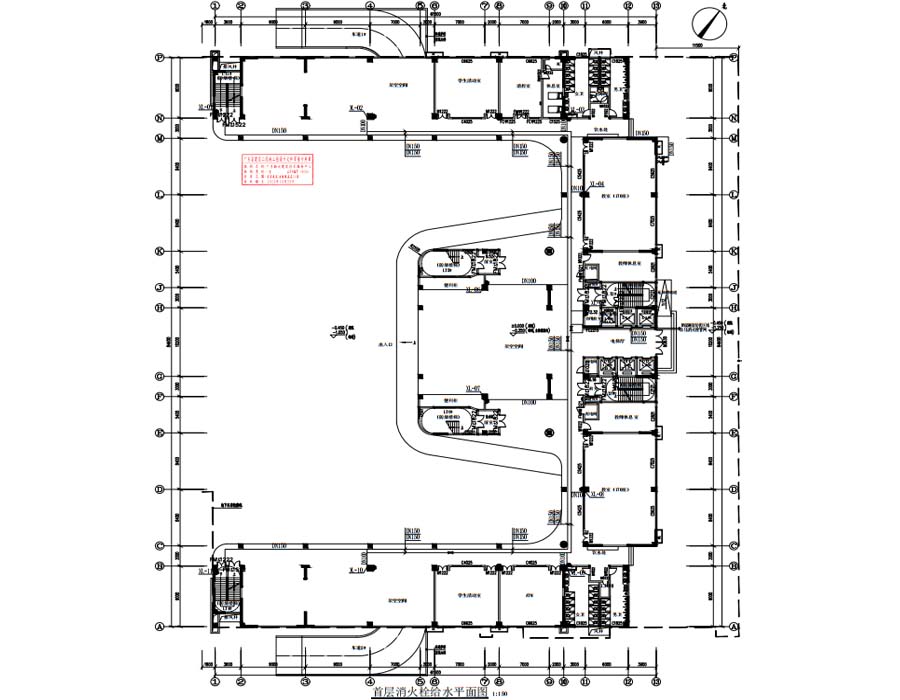

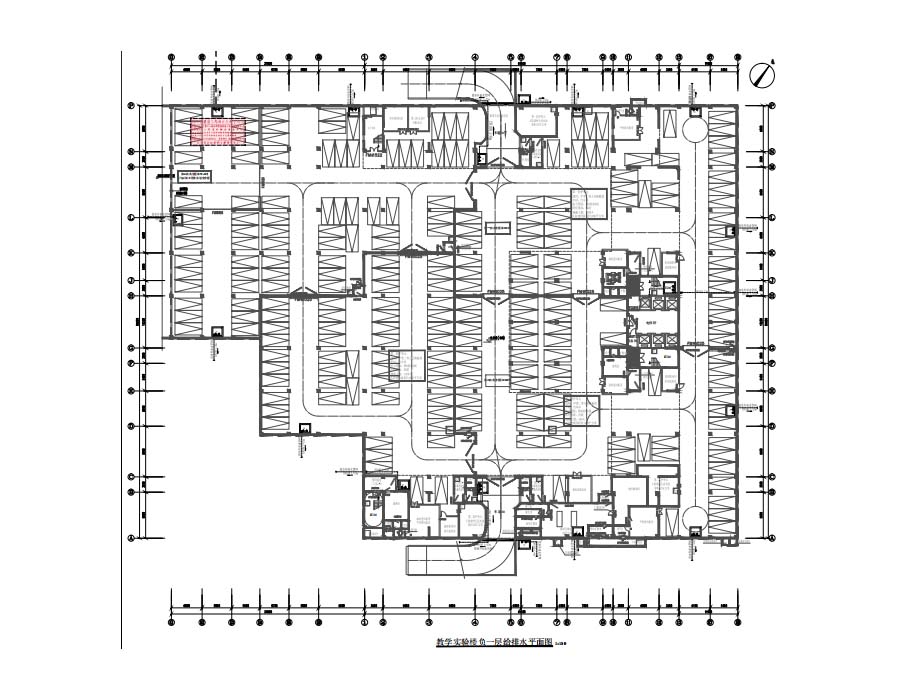

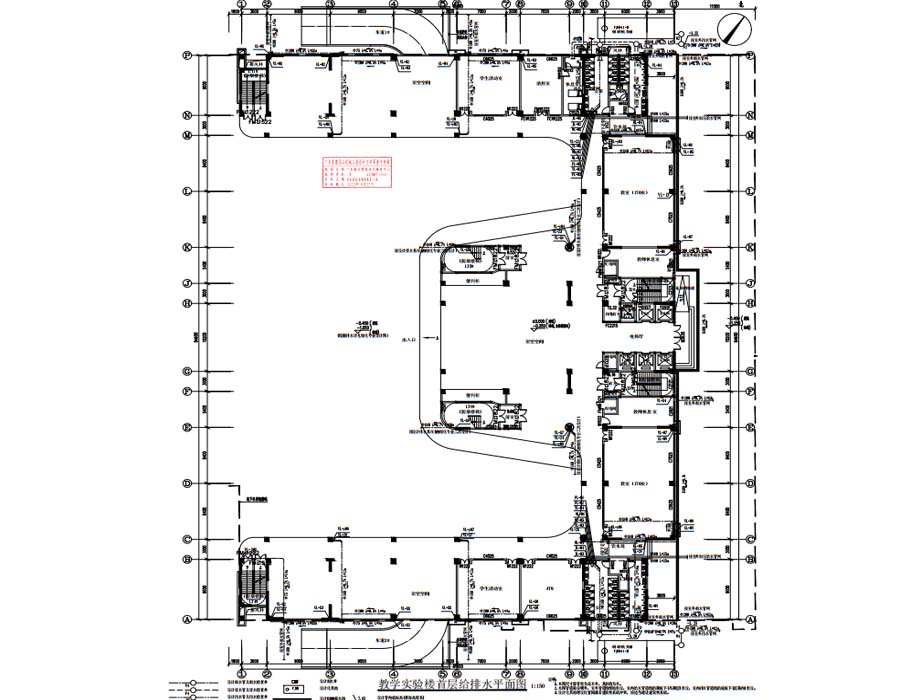

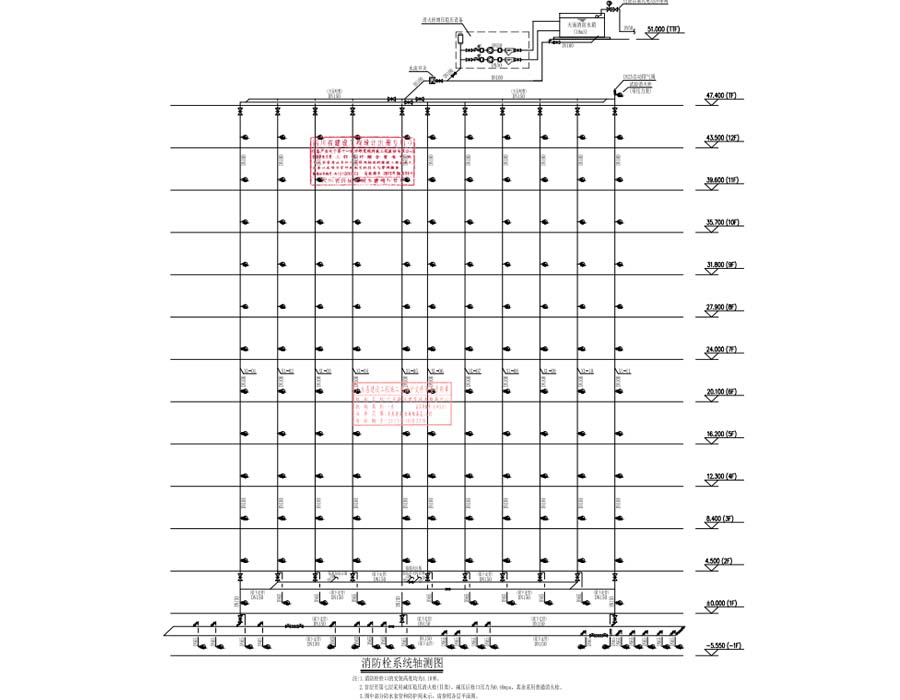

说明:该项目为某师范学院D区教学楼给排水专业施工图(PDF版),其中地上12层,地下1层,建筑高度为49.65米。图纸包括:给排水设计施工说明,教学实验楼给排水平面图,给排水系统图,卫生间大样图,圆形检查井大样图,管道开挖基础大样图,检查井防坠网安装大样图,室外给水大样图,截水沟大样图,消防给水系统设计总说明,图例及主要设备材料表,消火栓给水平面图,自喷给水平面图,消火栓系统轴测图,自动喷淋系统轴测图,屋面消防水箱及稳压泵大样图,室外给水大样图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:20L/S室外消火栓水量:40L/S建筑面积:建筑高度:49.65m地上层数:12层地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2020
