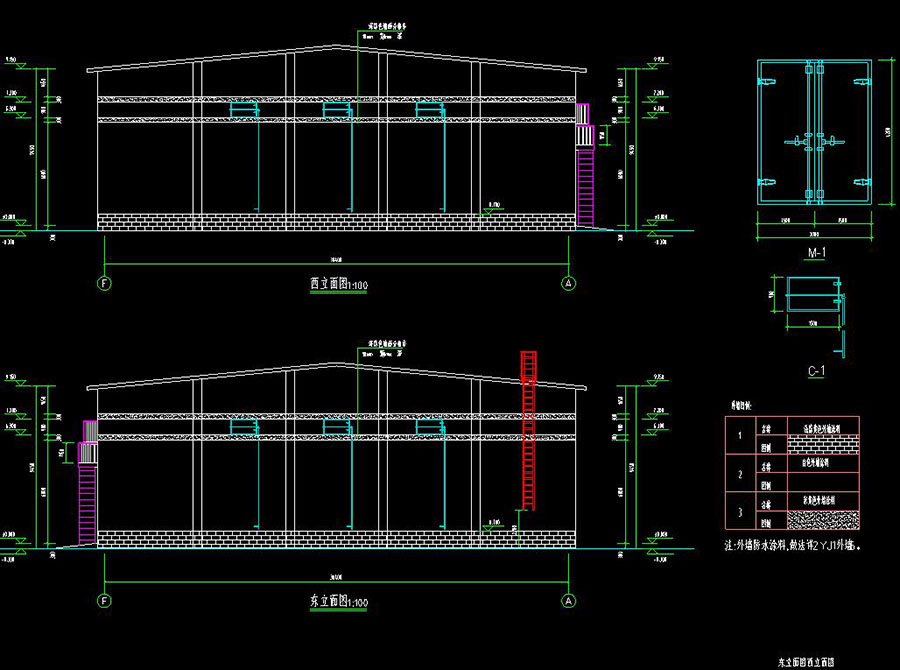

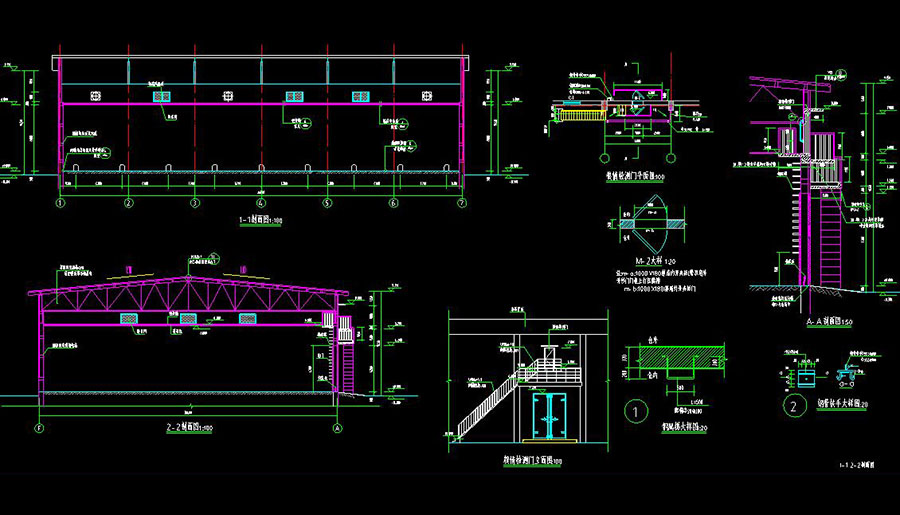

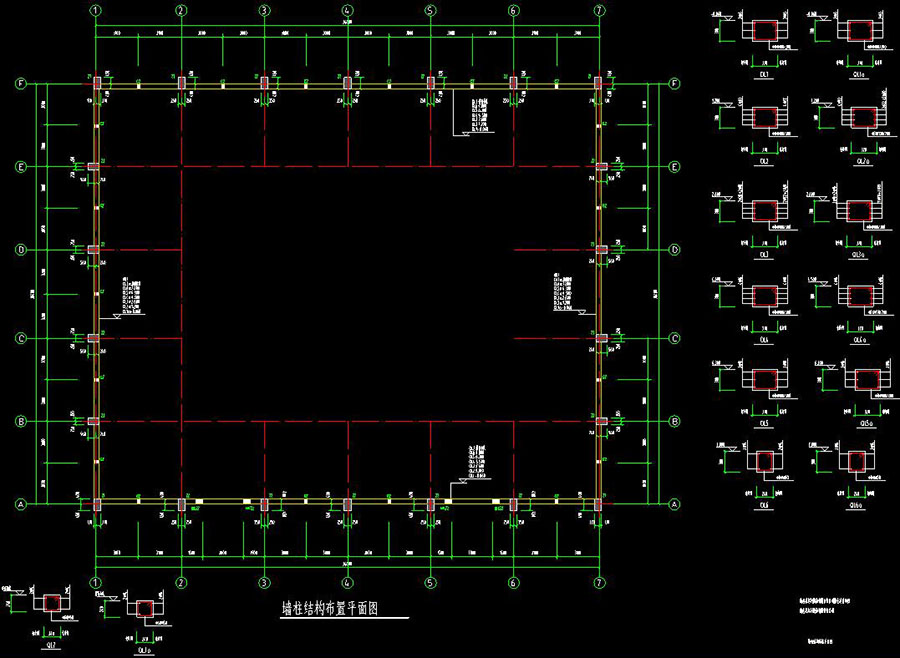

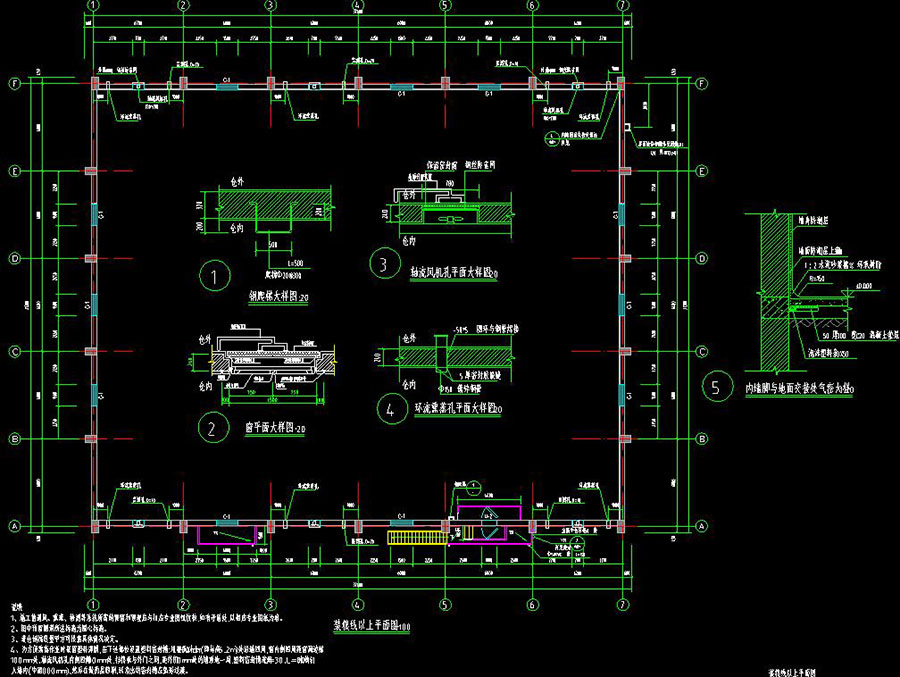

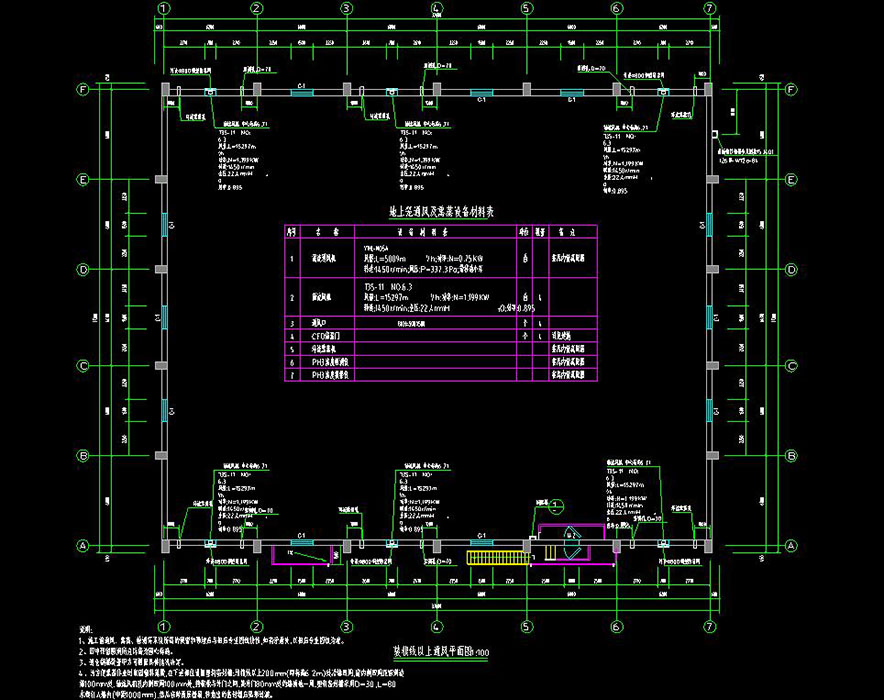

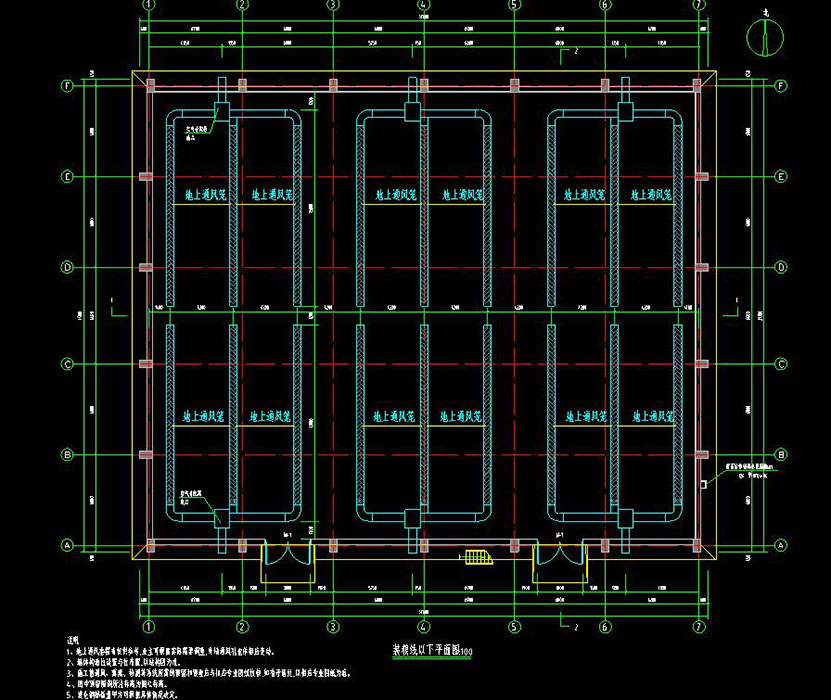

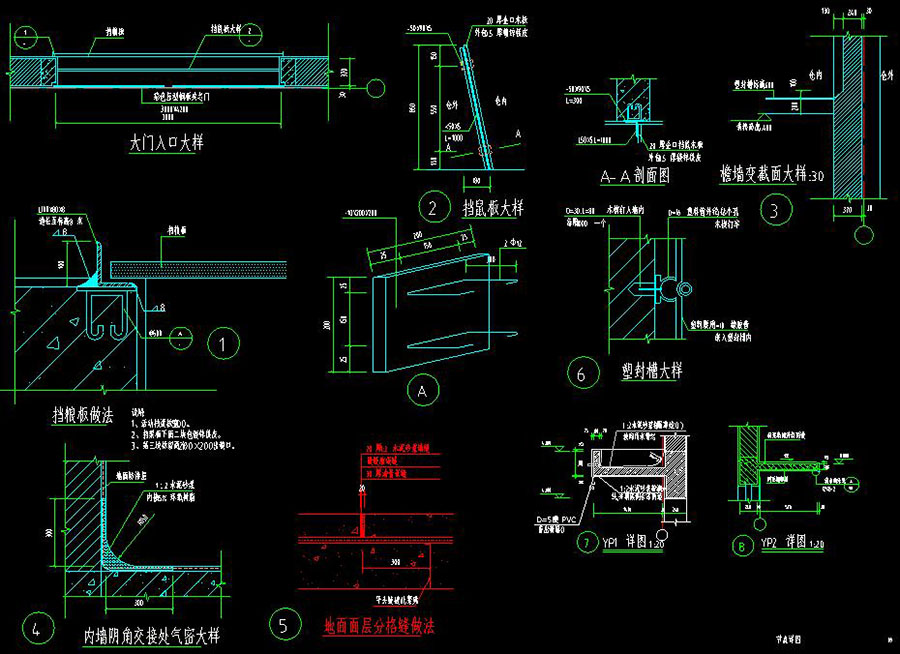

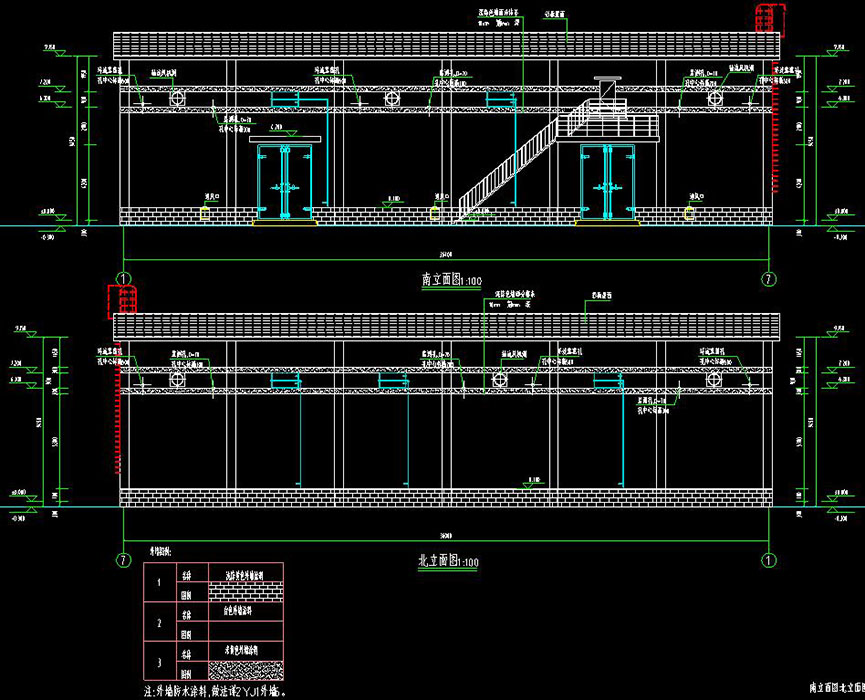

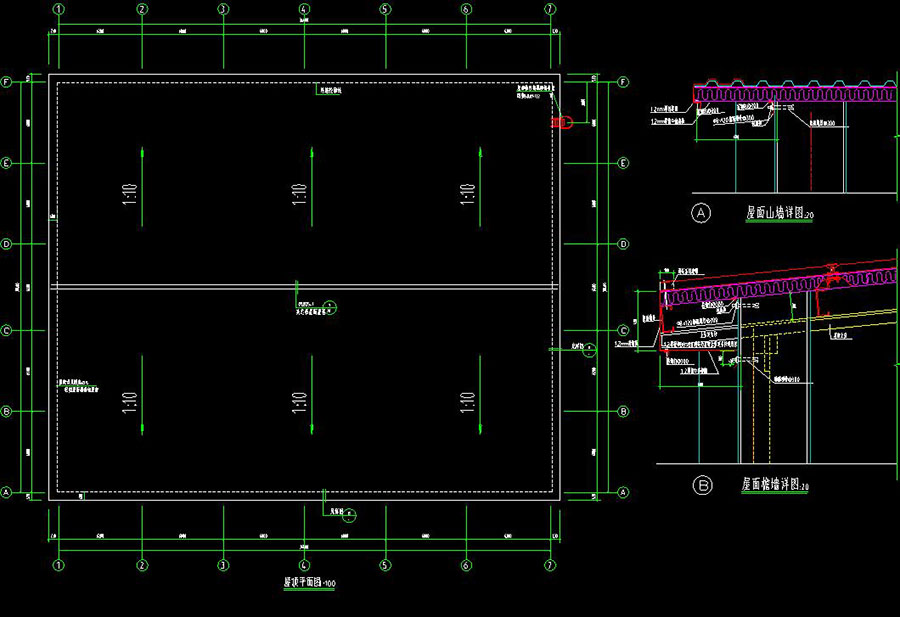

说明:本工程为粮食储备库全专业施工图,该粮库为30.4米跨轻型屋盖平房仓库,地上1层,建筑檐高为9.15m,每栋仓建筑面积1117.54㎡,结构类型为30.4米跨轻型屋面梯形钢屋架,钢筋混凝土排架柱,砖受力墙结构形式,仓库储存小麦,装粮高度6米,单仓容量为4730吨小麦,图纸包含:建筑设计施工说明及门窗表,建筑构造用料做法表,装粮线以下平面图,装粮线以上平面图,屋顶平面图,立剖面图,节点详图;结构设计总说明,基础结构平面布置图,基础详图及柱配筋图,墙柱结构布置平面图,MKZ1、MKZ2配筋图及节点详图,锚栓布置图,屋架上弦支承布置平面图,屋架下弦支承布置平面图,檩条拉条布置平面图;给排水设计说明,消防软管卷盘平面图,消防软管卷盘系统图;暖通设计说明,装粮线以下地上笼通风平面布置图,装粮线以上通风平面图,北立面轴流风机安装位置图;电气设计说明,配电系统图,照明、动力配电平面图,屋顶防雷平面图,基础接地平面图
建筑面积:1117.54㎡地上层数:1层建筑高度:9.15m地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2017建筑风格:现代效果图:无
