建标库图纸模型 > 多类专业 > 教育 > 2层低层小学风雨操场全专业施工图3725620407
<< 返回列表
2层低层小学风雨操场全专业施工图3725620407文件大小:12.52M推荐人:icoke图纸张数:80张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:2607.55㎡地上层数:2层建筑高度:16.2m地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2021建筑风格:现代效果图:无

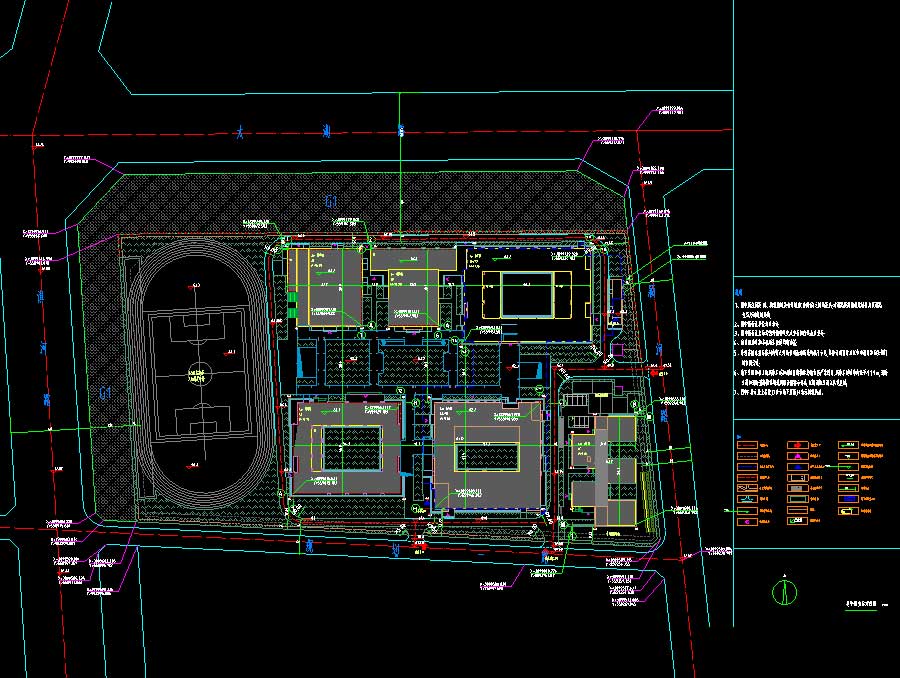

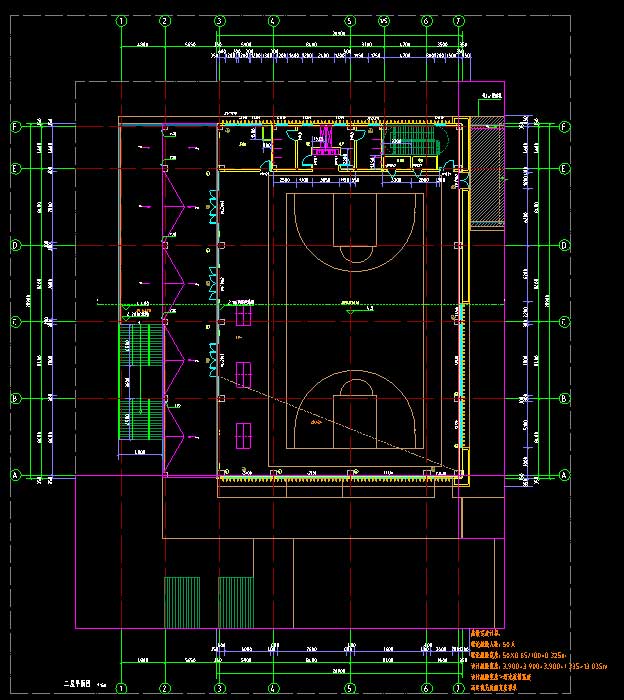

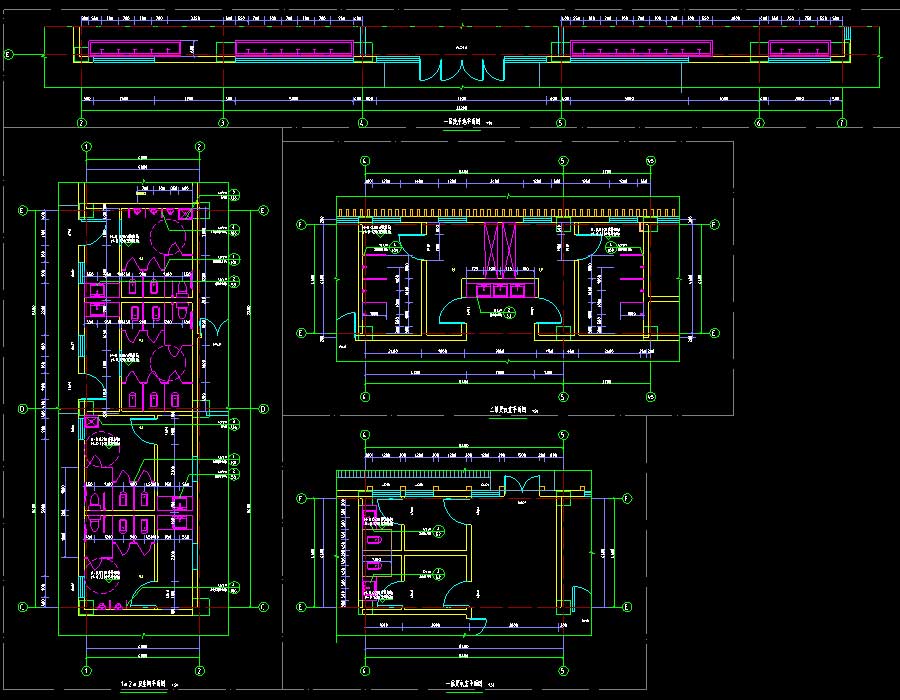

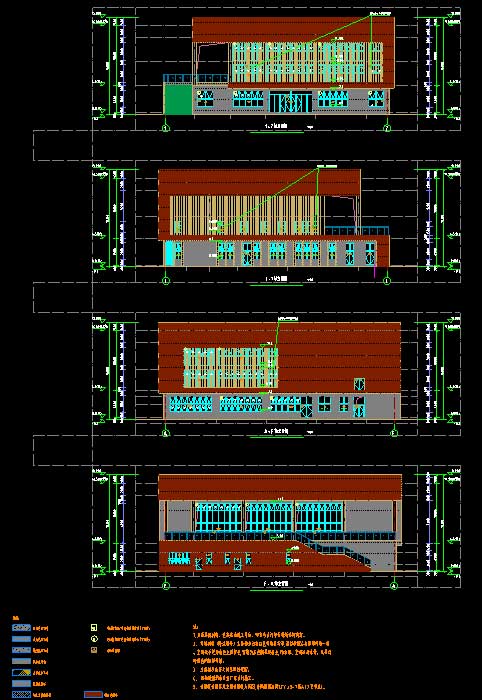

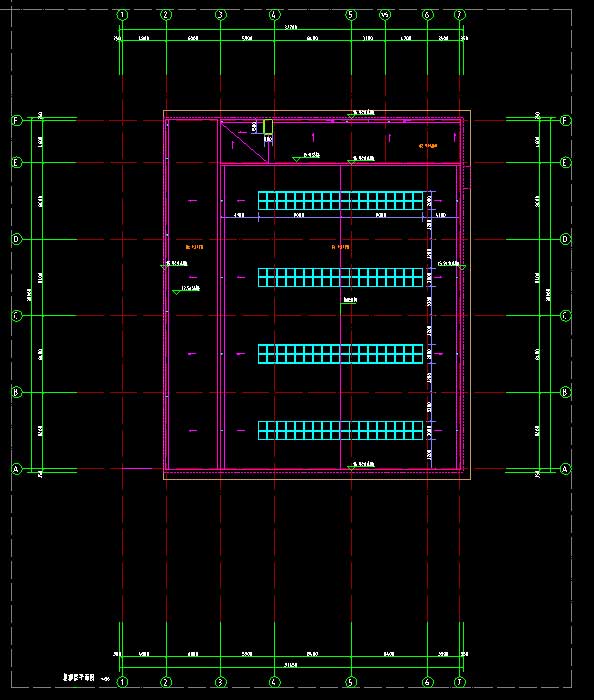

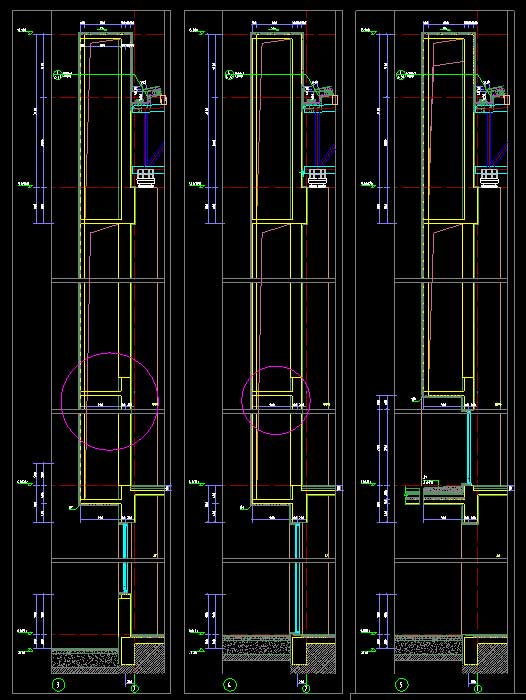

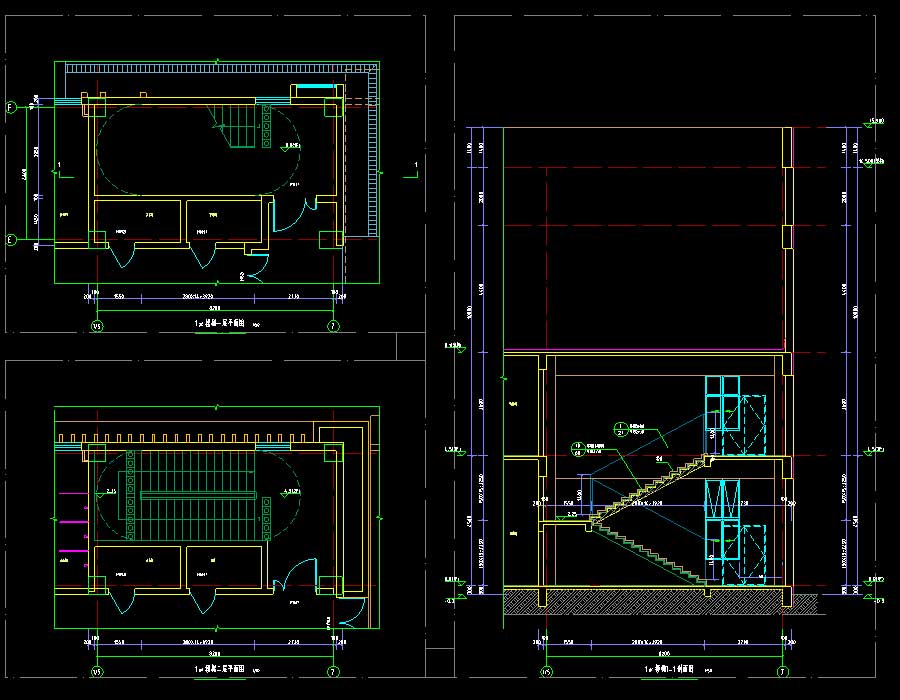

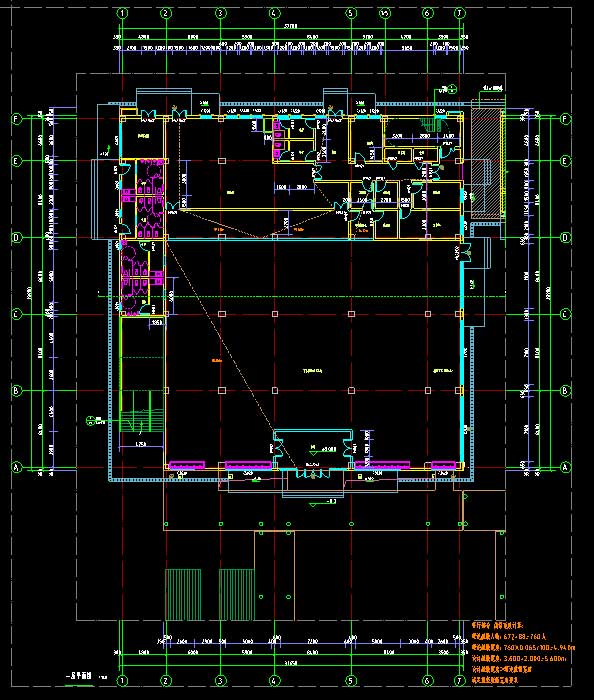

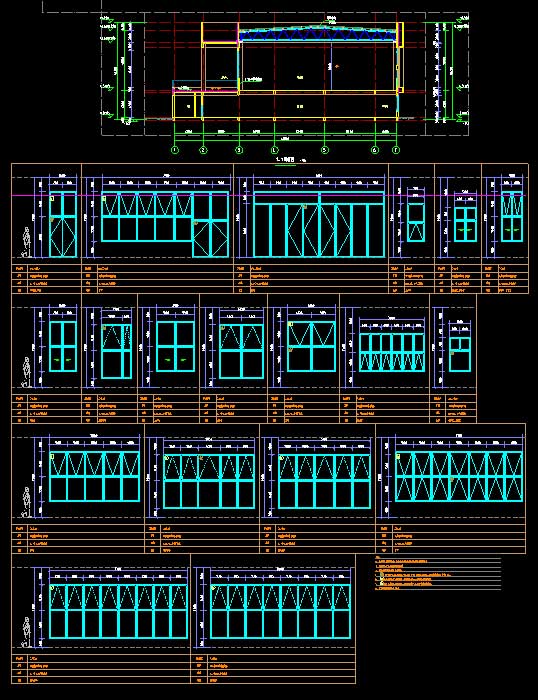

说明:该项目为某小学风雨操场建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为16.2米(从室外地坪至屋面女儿墙顶,屋面女儿墙高度1.400m计算),地上层数2层,地上一层为餐厅,二层为风雨操场,总建筑面积为2607.55平方米。图纸内容含:建筑:建筑说明,总平面坐标定位图,平面图,立面图,剖面图,门窗表,门窗大样,楼梯详图,卫生间放大平面图,节点详图;结构:结构说明,钢结构设计说明,基础平面布置图,柱平法施工图,结构平面图,梁平法施工图,楼梯详图,节点详图,屋面桁架结构轴测图,预埋件平面布置图,屋面檩条布置图;给排水:给排水说明,给排水平面图,给排水系统原理图,卫生间给排水大样图、系统图,消火栓系统原理图;电气:电气说明,强电系统图,弱电系统图,火灾自动报警系统图,电井大样图,应急照明平面图,照明平面图,配电平面图,弱电平面图,消防平面图,屋顶层配电平面图,屋顶层消防平面图,屋顶防雷平面图,基础接地平面图;暖通:暖通说明,空调制冷剂系统流程图,空调安装详图,风系统平面图,空调制冷剂系统平面图,屋顶空调设备布置平面图等等。
