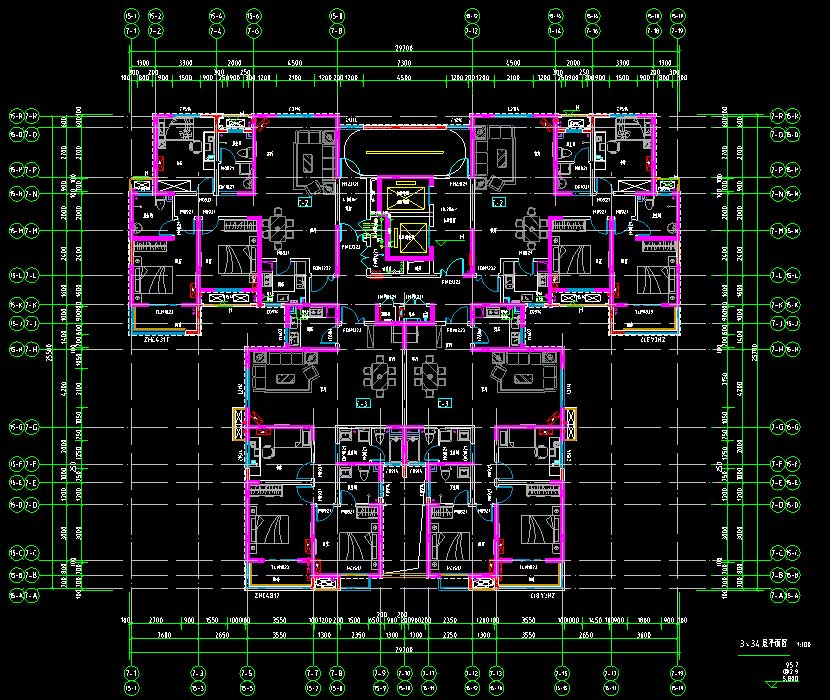

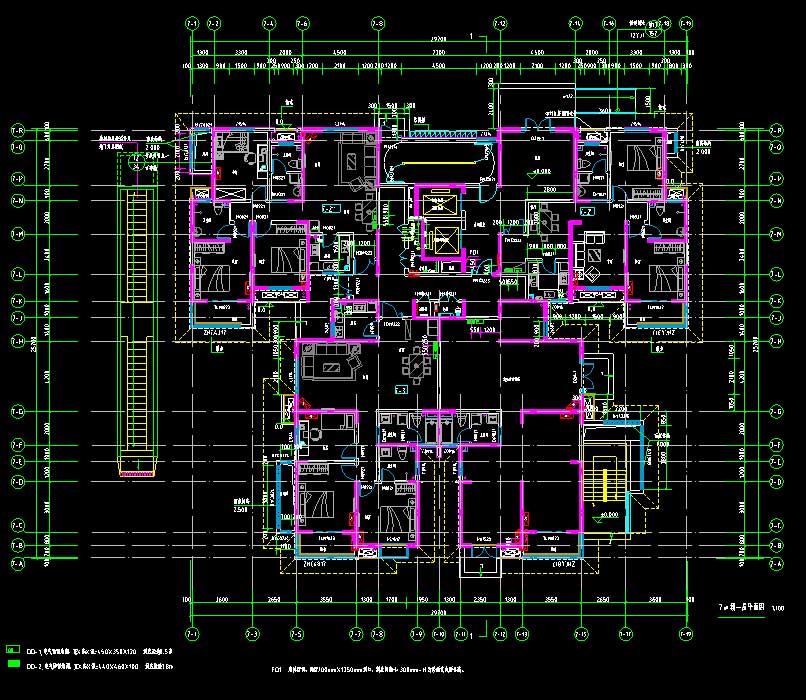

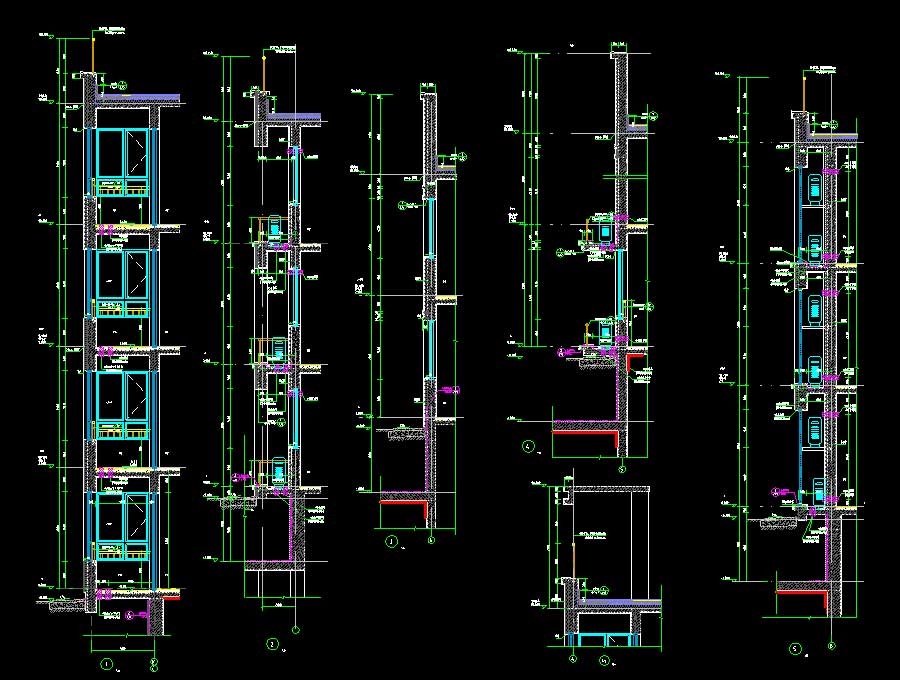

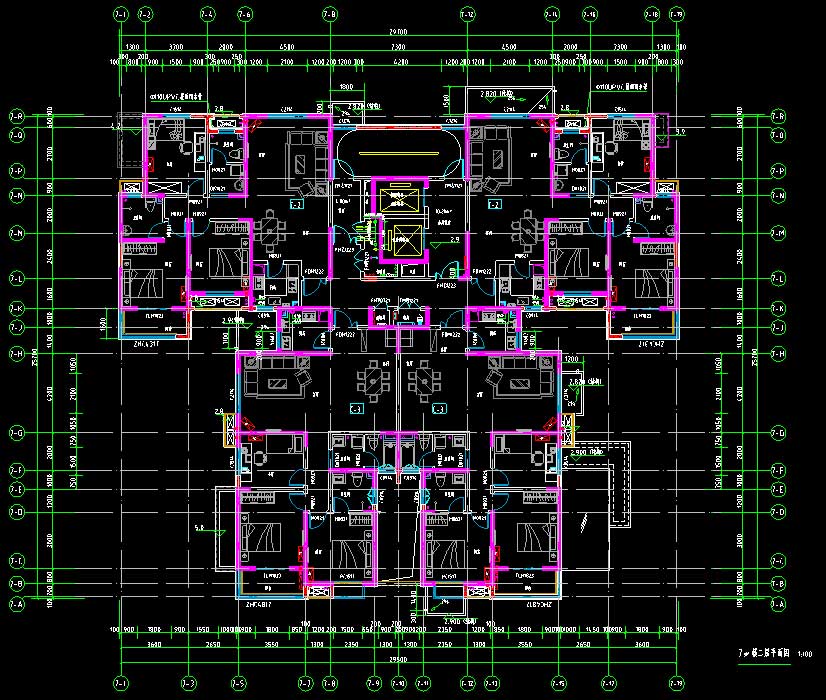

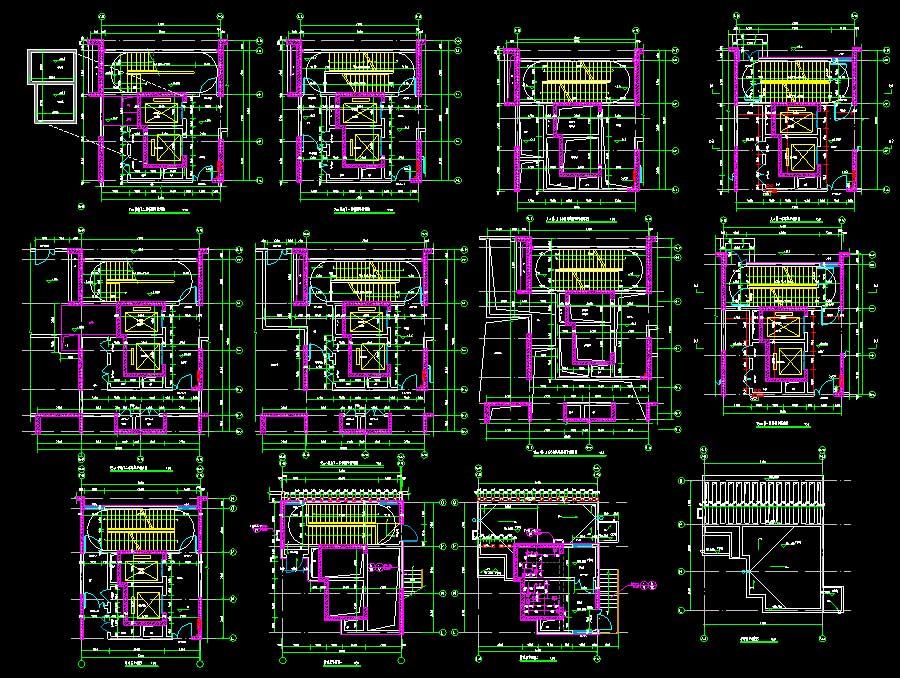

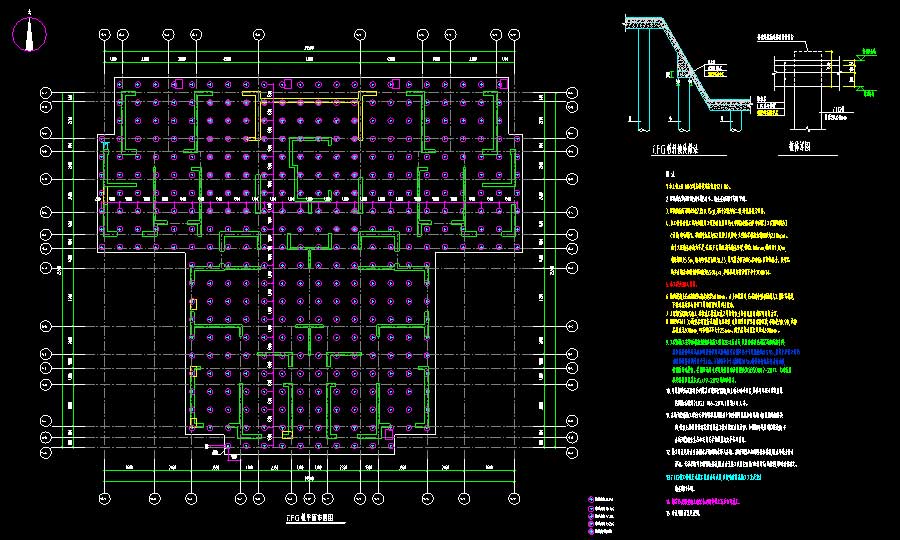

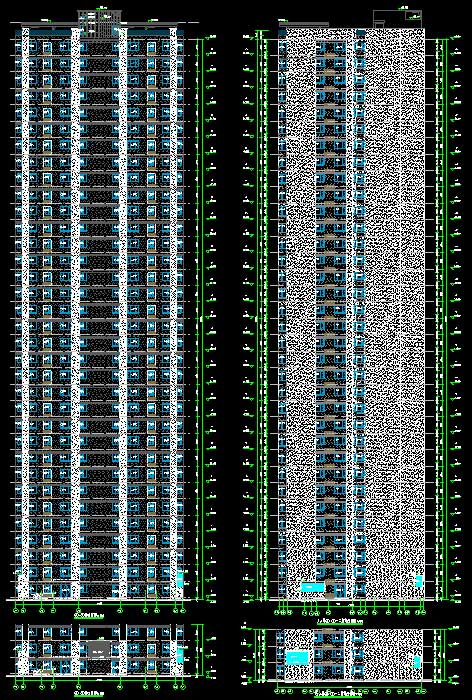

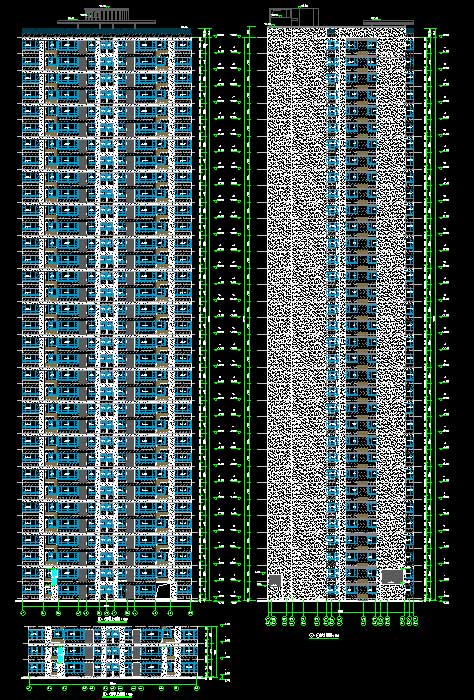

说明:该项目为某小区7#、15#住宅楼建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,地上层数均为34层,地下层数均为2层,建筑高度均为99.2米,建筑面积分别为18522.29、18597.36平方米。图纸内容含:建筑:建筑说明,平立剖面图,标准层平面详图,户型综合布置图,楼梯详图,节点详图,门窗详图,装修构造做法表;结构:结构说明,剪力墙平法施工图,梁配筋平面图,板配筋平面图,楼梯详图,节点详图,给排水留洞图,CFG桩平面布置图,基础平面布置图;给排水:给排水说明,给排水管道平面图,自动喷淋管道平面图,给水及消火栓管道系统原理图,排水、雨水及冷凝水管道系统原理图,给排水支管管道系统图;电气:配电平面图,照明平面图,火灾自动报警系统图,消防设备电源监控系统图,消防平面图,弱电系统图,弱电平面图,设备及主要材料表,竖向配电系统图,接地平面图,等电位联结平面图,防雷平面图,标准层定位平面图,配电箱系统图;暖通:暖通说明,防排烟、采暖平面图,采暖立管系统图,暖井大样图及户型系统图,采暖系统大样图,加压送风系统图,通风、防排烟、热力入口平面图等等。
建筑面积:18522.29,18597.36㎡地上层数:34层建筑高度:99.2m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2018建筑风格:现代效果图:无
