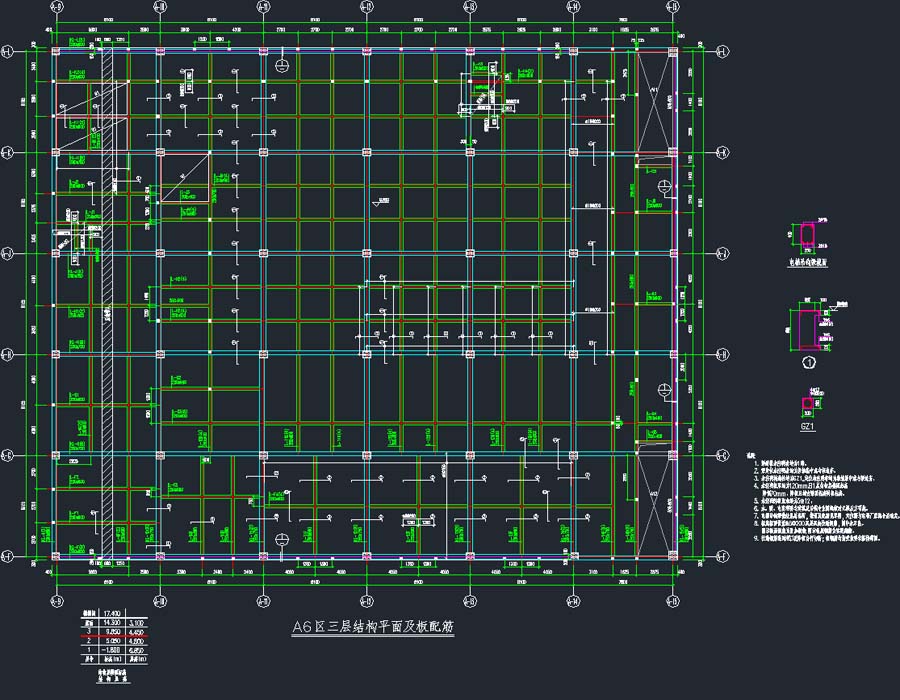

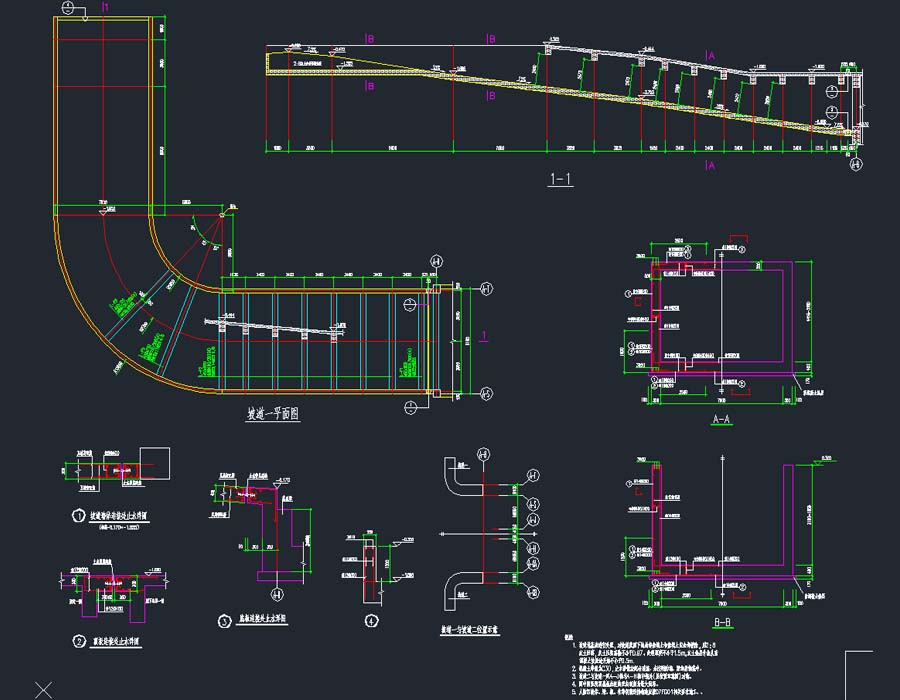

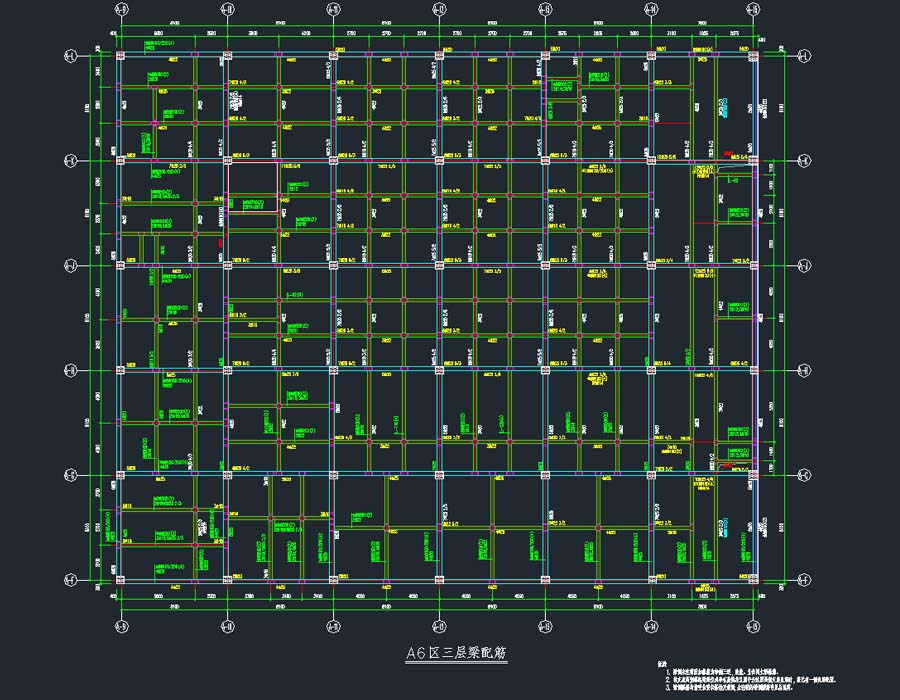

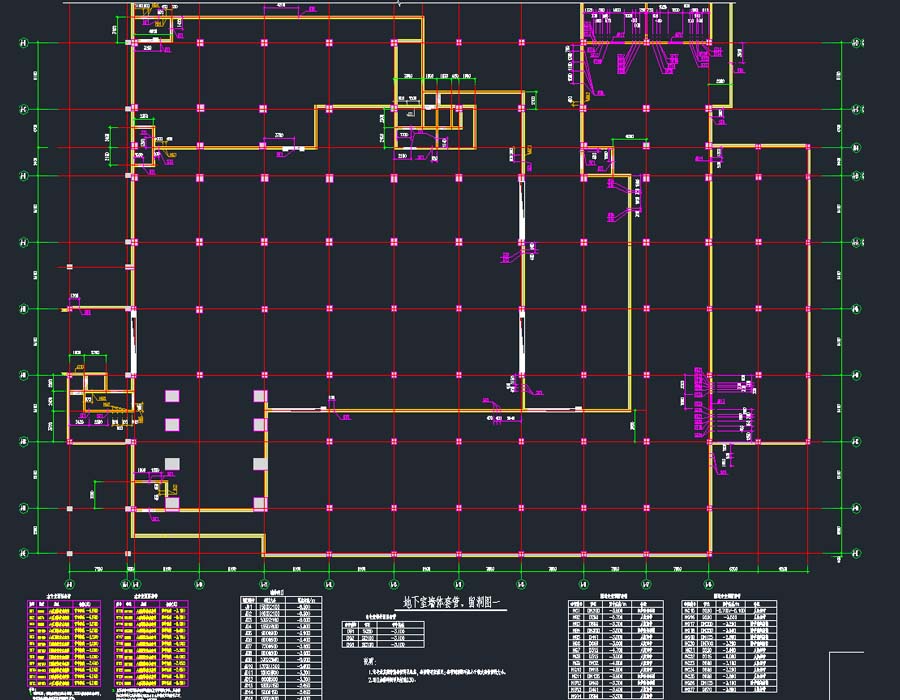

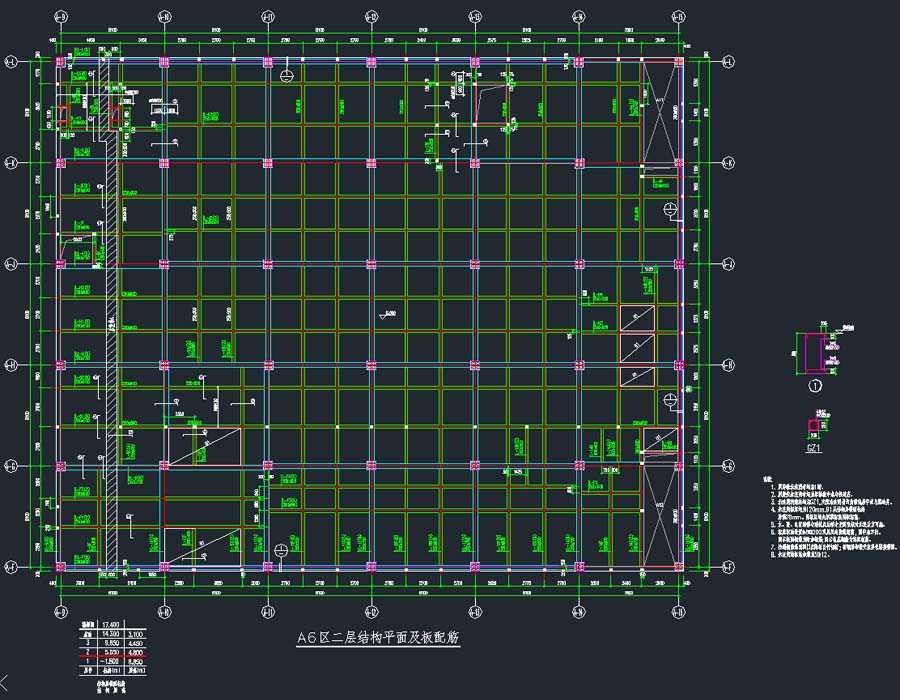

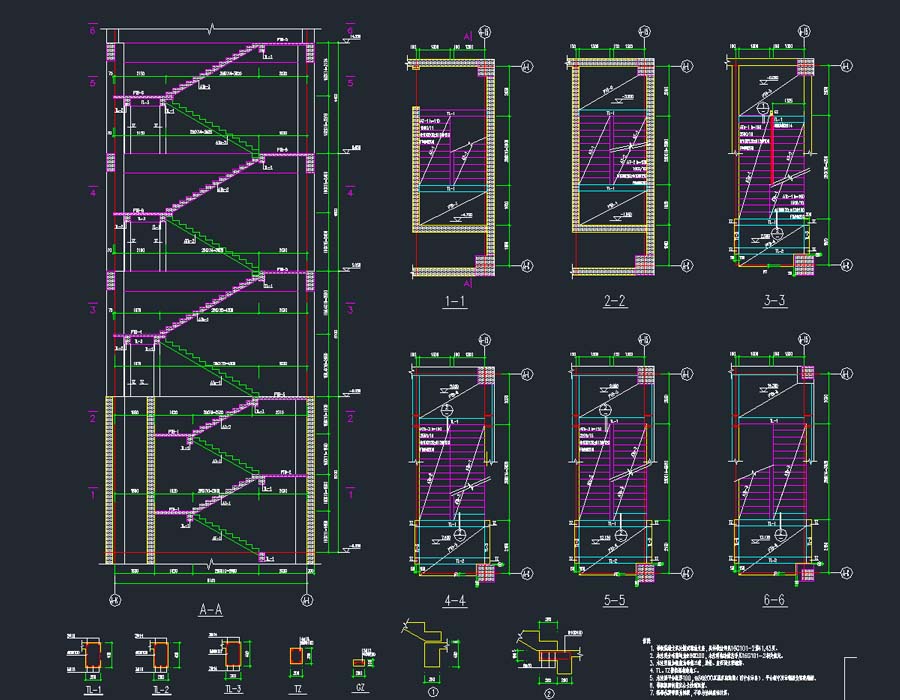

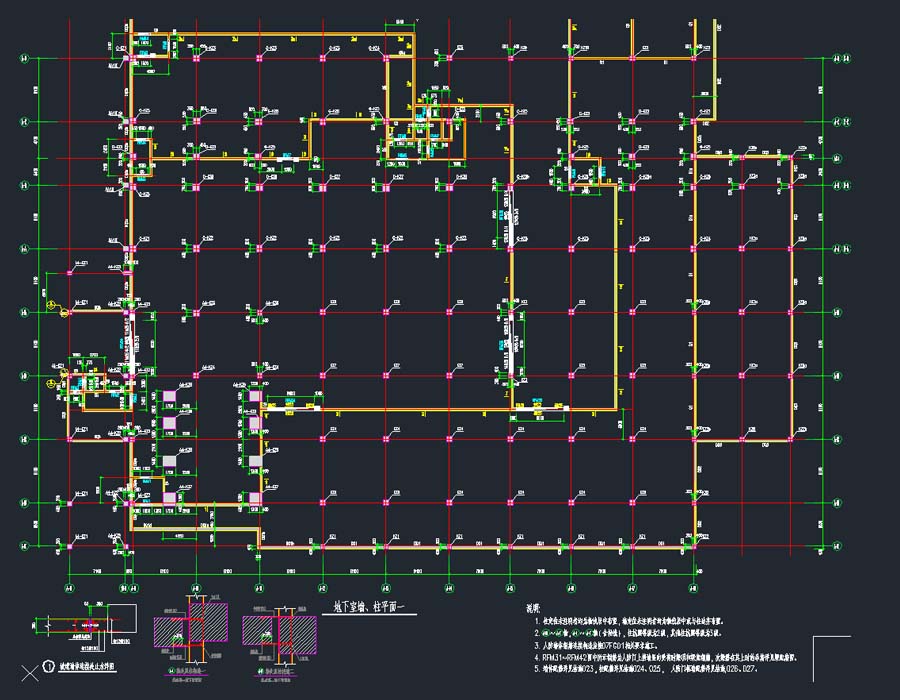

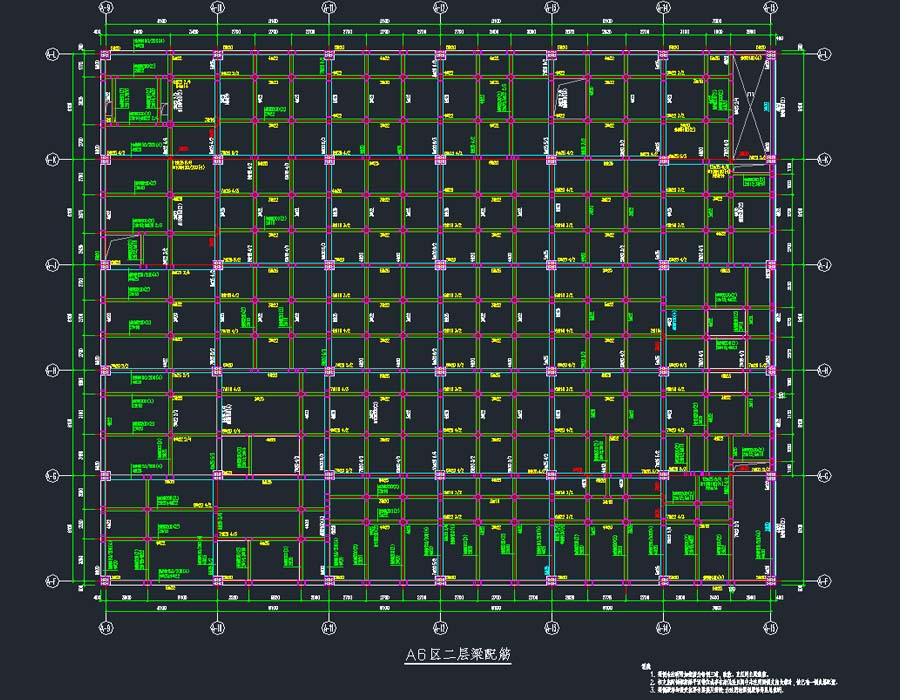

说明:该项目为某人民医院门诊医技住院综合楼结构专业施工图,结构类型均为框架结构。其中门诊医技楼(A1~A3区)地上均为4层,房屋高度均为19.5米,基础形式为桩基础;门诊医技楼(A4区)地上1层,地下1层,房屋高度为5.4米,基础形式为梁筏基础;门诊医技楼(A5区)地上2层,地下1层,房屋高度为9.8米,基础形式为梁筏基础;门诊医技楼(A6区)地上3层,地下1层,房屋高度为14.6米,基础形式为梁筏基础;连廊(A4区)地上2层,地下1层,房屋高度为9.8米,基础形式为梁筏基础;住院楼(B区、C区)地上9层,地下1层,房屋高度为39米,基础形式为梁筏基础;培训教学值班公寓(D区)地上3层,房屋高度为15米,基础形式为十字交叉条基;感染科楼(E区)地上3层,房屋高度为15米,基础形式为桩基础。图纸包括:结构总说明,桩布置平面图,基础平面及梁配筋图,地下室基础配筋图,地下室墙、柱平面,墙体配筋详图,柱配筋详图,门框详图,地下室墙体套管、留洞图,地下室顶板结构平面图,顶板x、y向梁配筋,顶板板配筋图,楼梯详图,坡道详图,柱布置平面图,柱详图,结构平面图,梁、板配筋图,柱平面及详图,结构平面及梁配筋图。
结构类型:框架基础类型:条基,筏基,桩基抗震烈度:6度抗震风压:0.4kN/㎡雪压:0.25kN/㎡建筑面积:建筑高度:19.5,19.5,19.5,5.4,9.8,14.6,9.8,39,15,15m地上层数:4,4,4,1,2,3,2,9,3,3层地下层数:1层高度类别:中高层图纸深度:施工项目地址:陕西省设计时间:2020
