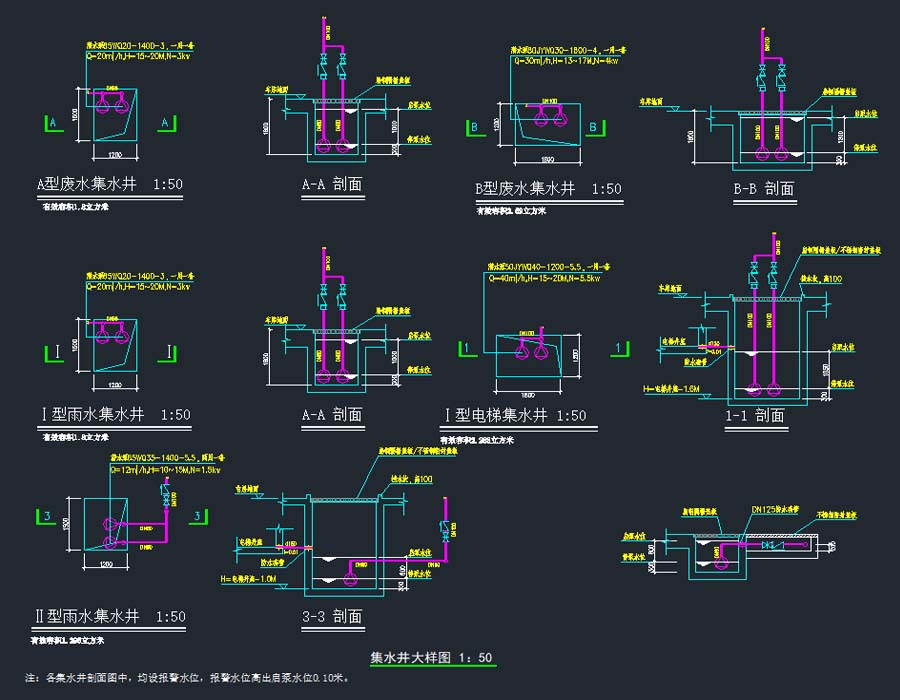

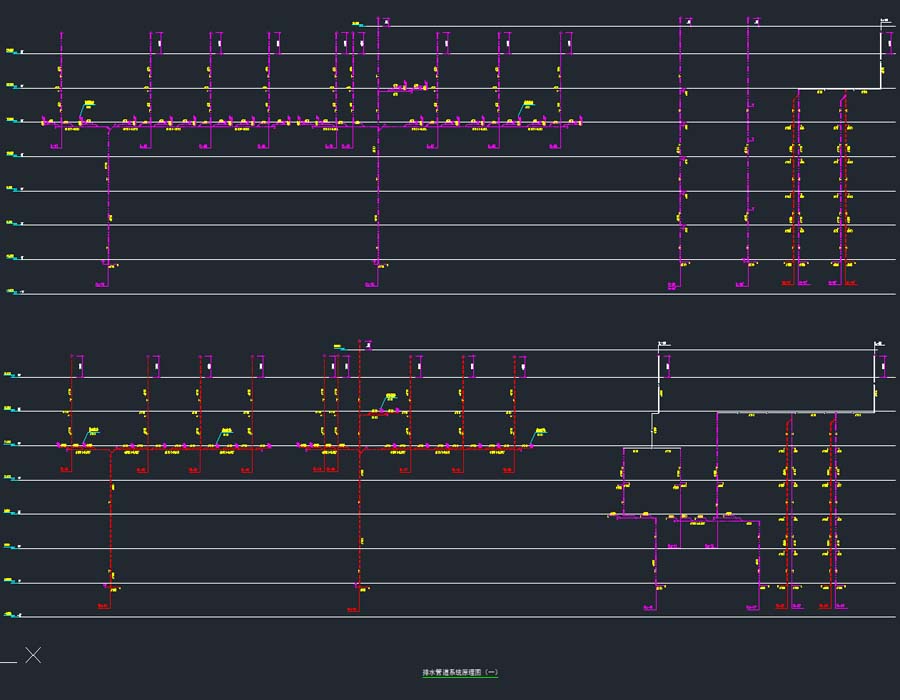

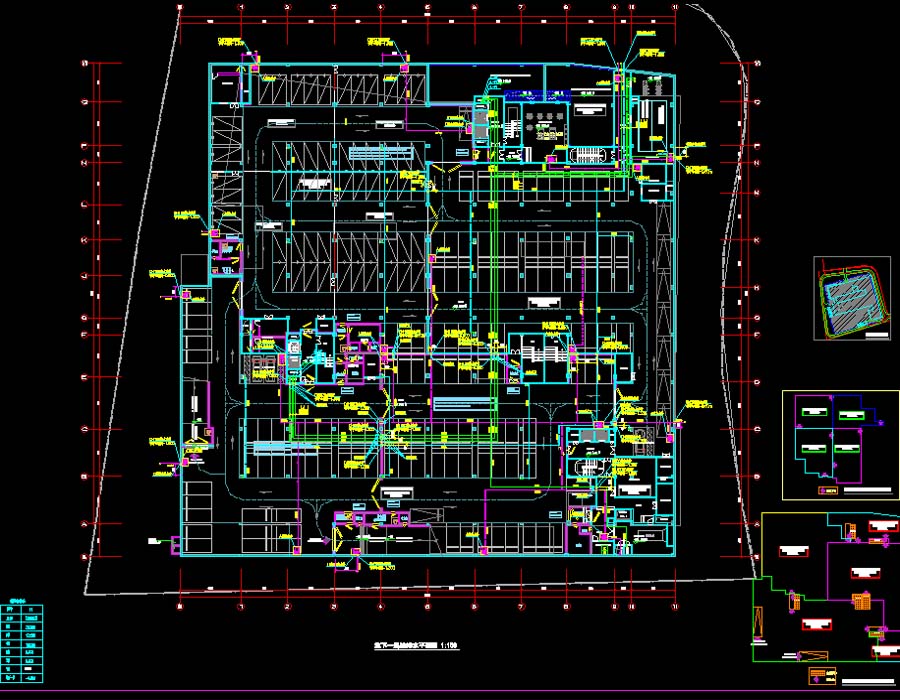

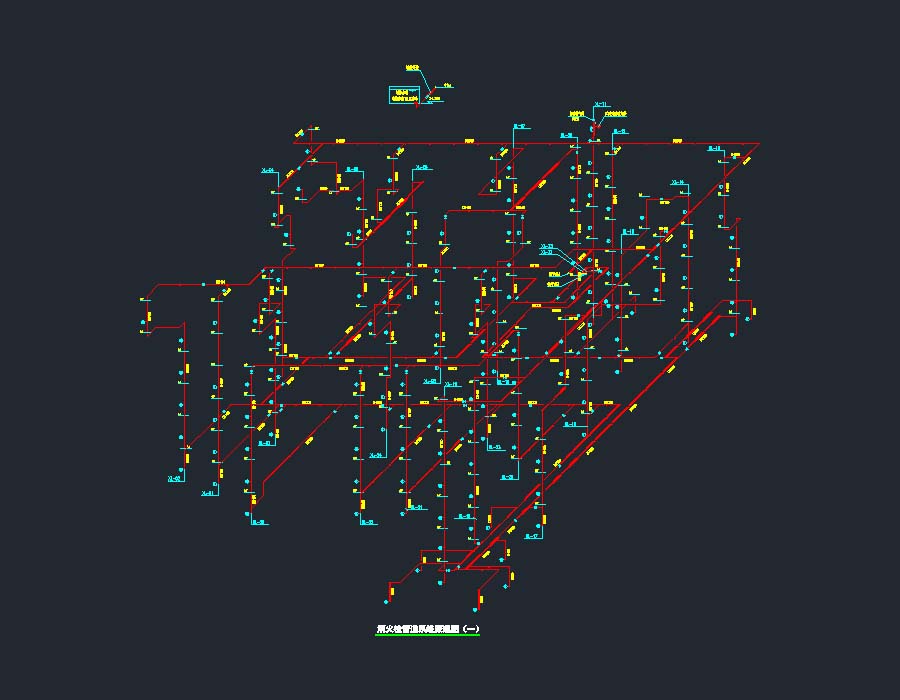

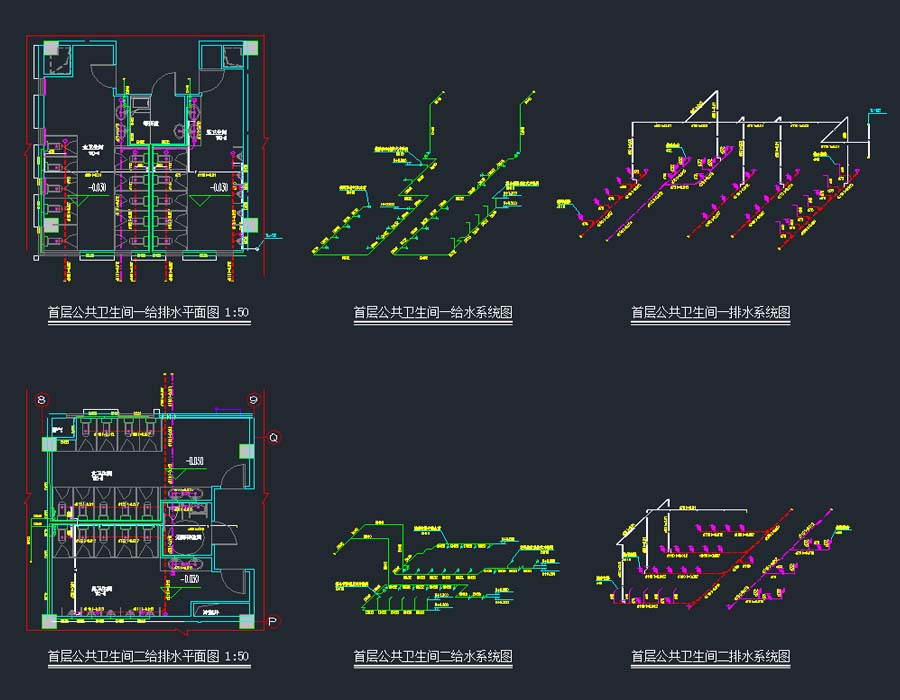

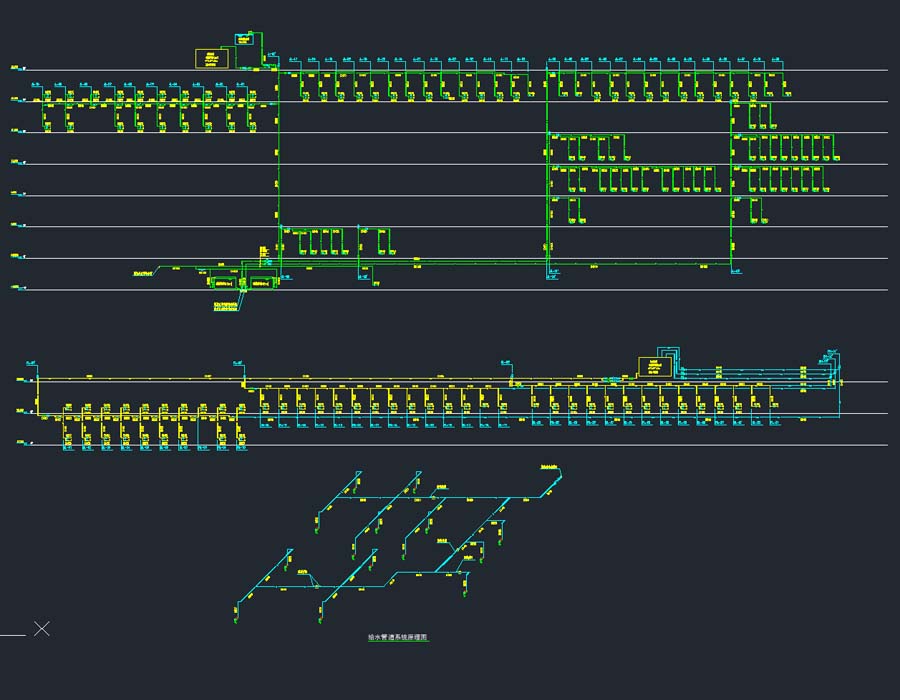

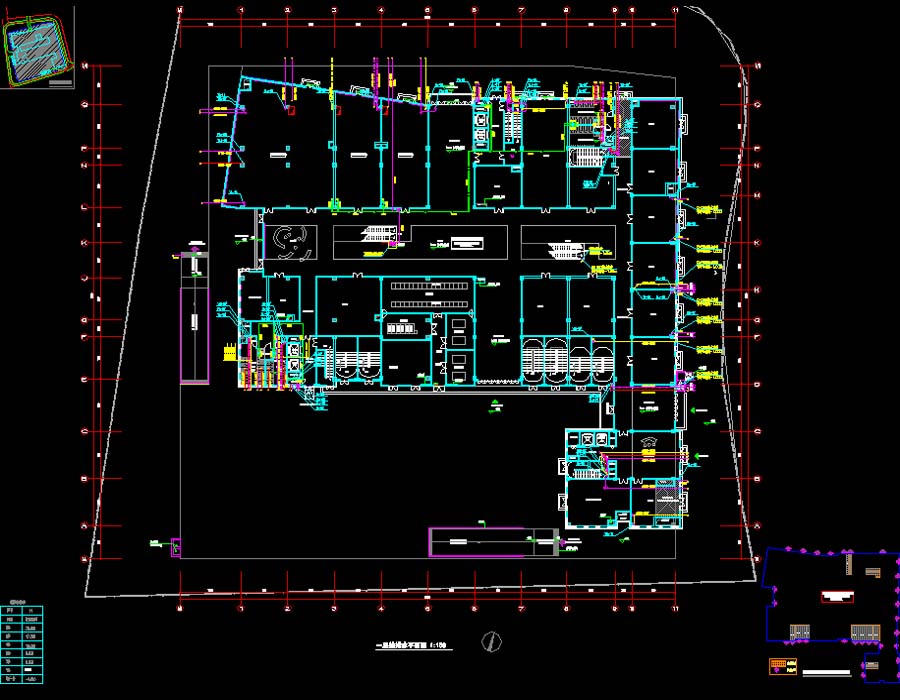

说明:该项目为某中心商业给排水专业施工图,总建筑面积为31831平方米,地上6层,地下1层,建筑高度为23.6米;首层为商业(餐饮)用房和商业用房,二层为商业用房,三层、四层为商业(餐饮)用房,五层为商业用房及酒店客房,六层为酒店用房,地下一层为车库及设备用房。图纸包括:给排水图例及主要材料表,给排水设计总说明,消防给水设计总说明,室外给排水总平面图,给水管道系统原理图,排水管道系统原理图,消火栓管道系统原理图,喷淋管道系统原理图,楼层给排水平面图,楼层消火栓平面图,楼层喷淋平面图,屋顶层给排水、消防平面图,生活水泵房大样图,消防水泵房大样图,集水井大样图,公共卫生间大样图,客房卫生间大样图,气体灭火设计说明,气体灭火平面图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :市政管网直接供水供水体制: -1~1层为一区由市政给水直接供给,1~5层商业区域为二区,5~6层酒店区域为三区,由生活水泵房内的水池、各区变频调速供水设备联合供水。室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:31831㎡建筑高度:23.6m地上层数:6层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020
