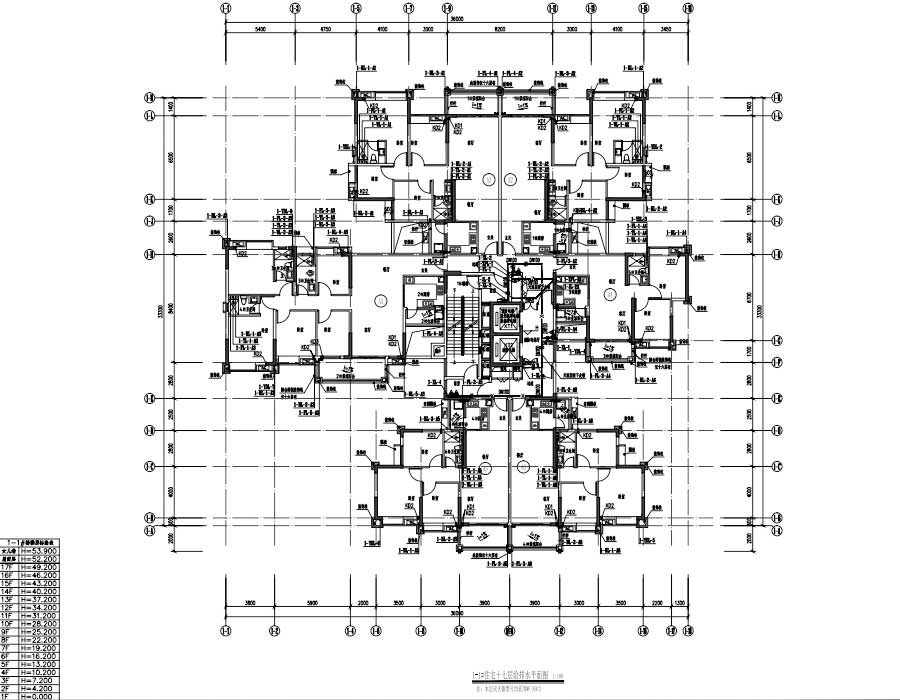

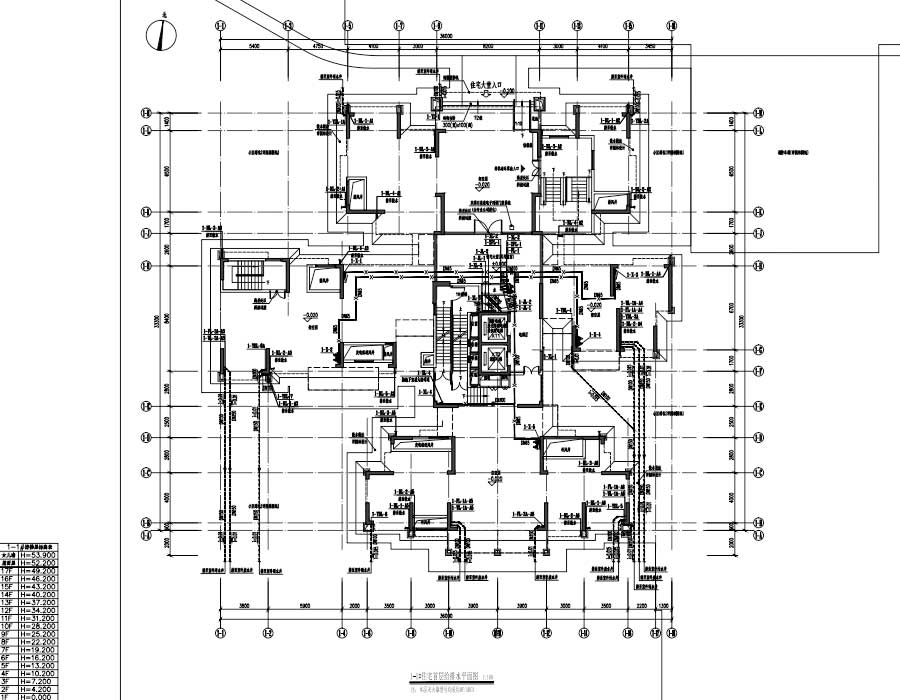

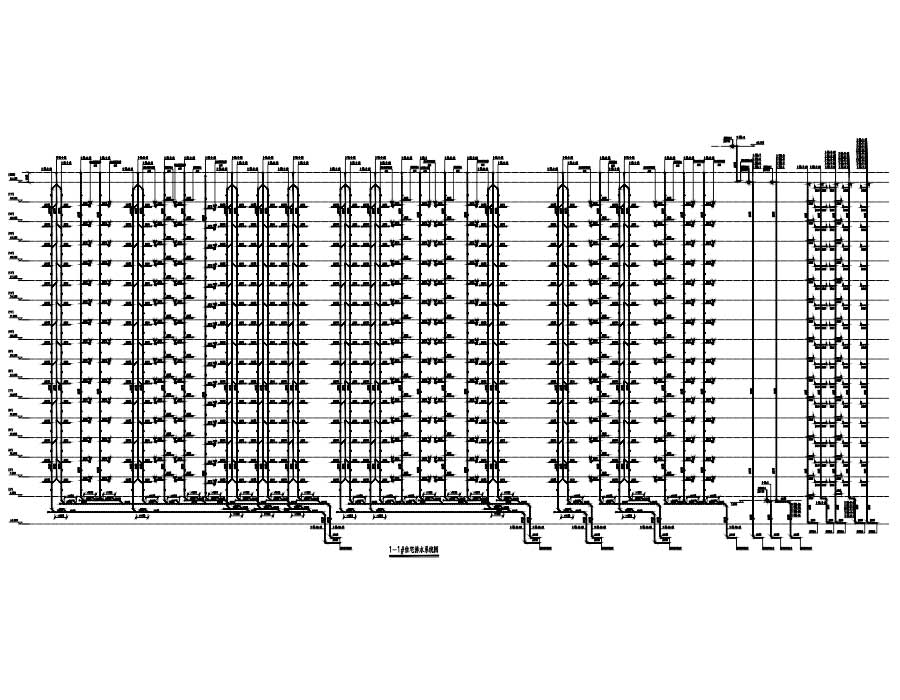

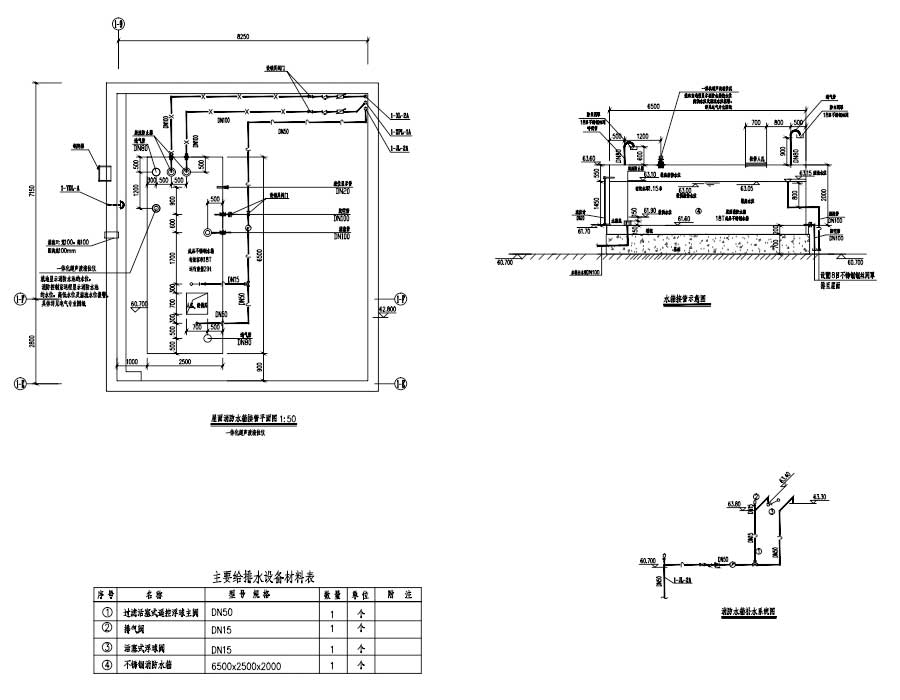

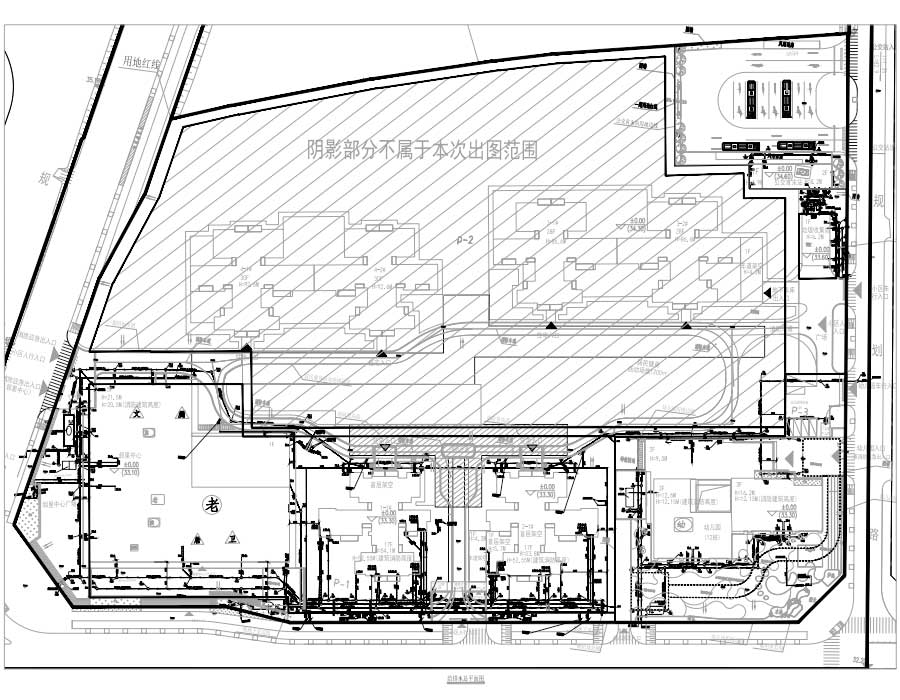

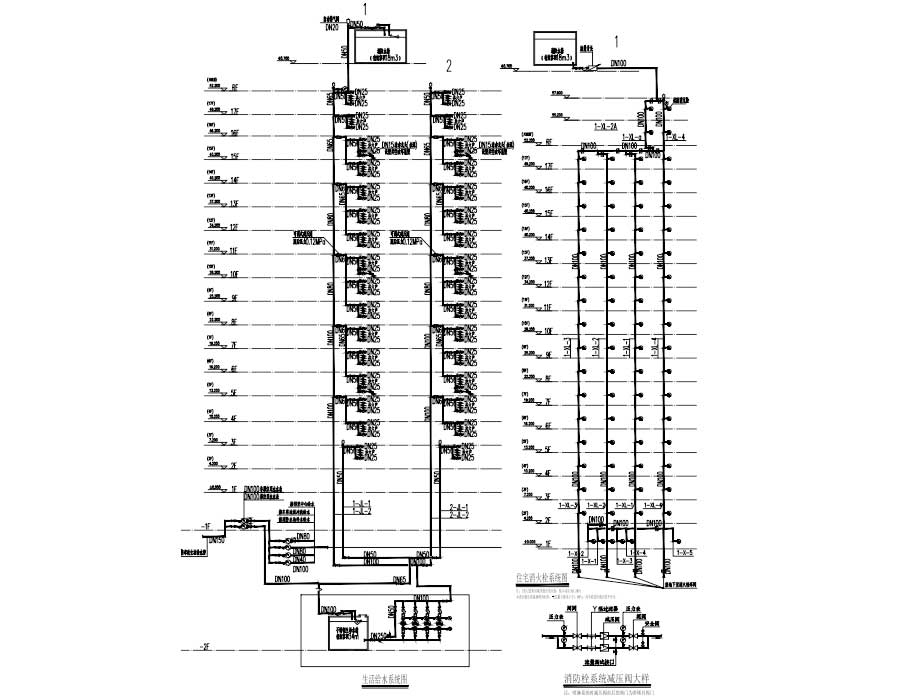

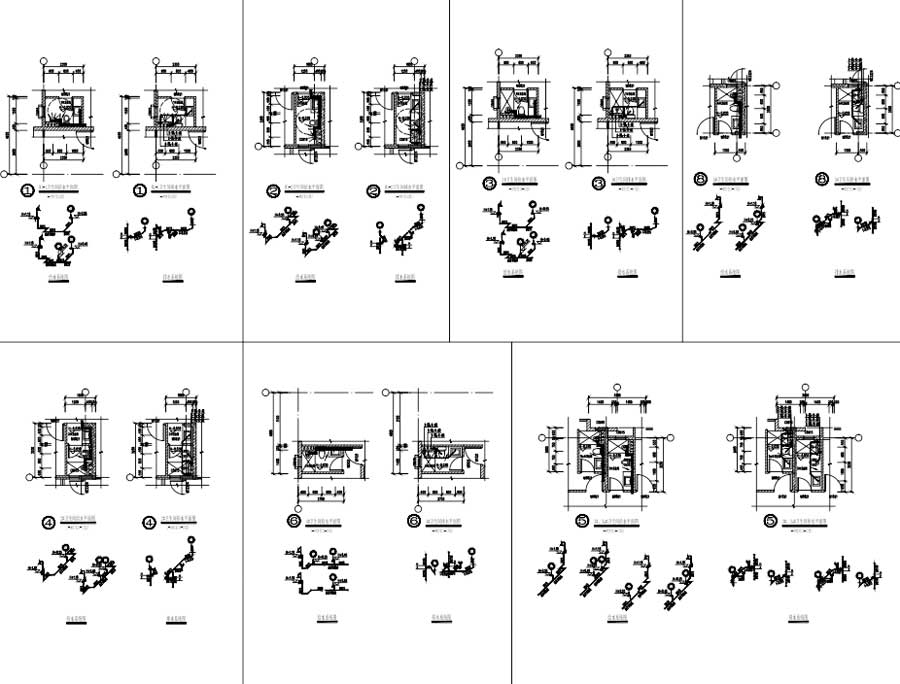

说明:该项目为某城际轨道交通项目安置区工程多栋建筑楼给排水施工图,总建筑面积:59463平方米,最高建筑总高度:52.4米,本项目为一期工程总占地面积约为20938.76平方米,包含住宅楼2栋(17层),3层的幼儿园(12班),1栋1层的垃圾收集站,1栋2层的公交首末站房。图纸内容含:给排水总平面图、室外给水排水设计说明、室内给水排水设计说明、消防给水设计统一说明、泡沫-水喷淋系统设计说明、预制七氟丙烷气体灭火系统设计说明、给排水平面图、排水系统图、生活给水系统图及住宅消火栓系统图、卫生间给排水大样图、屋面消防水箱给水大样图、喷淋平面图、地下室泵房大样图、泵房设备一览表、地下室给排水平面图、地下室喷淋平面图、地下室喷淋系统图、地下室负一层车库消火栓环网系统图、地下室负二层车库消火栓环网系统图、地下室集水井排水、地面排水、车库地面冲洗系统图、户内燃气管道设计施工说明、户内材料汇总表、燃气管道平面图、燃气管道透视图、庭院燃气管道设计施工说明、庭院燃气管道平面图、庭院燃气管道材料表、居民部分调压柜大样图、商业部分调压柜大样图、沟槽大样图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:59463㎡建筑高度:52.4m地上层数:17,3,1,2层地下层数:2层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2019
