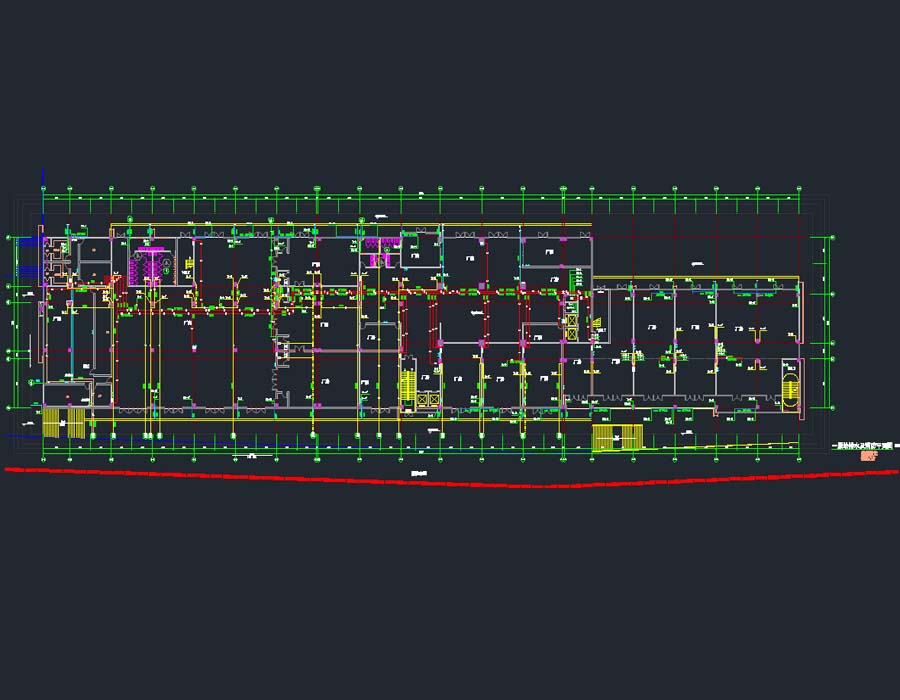

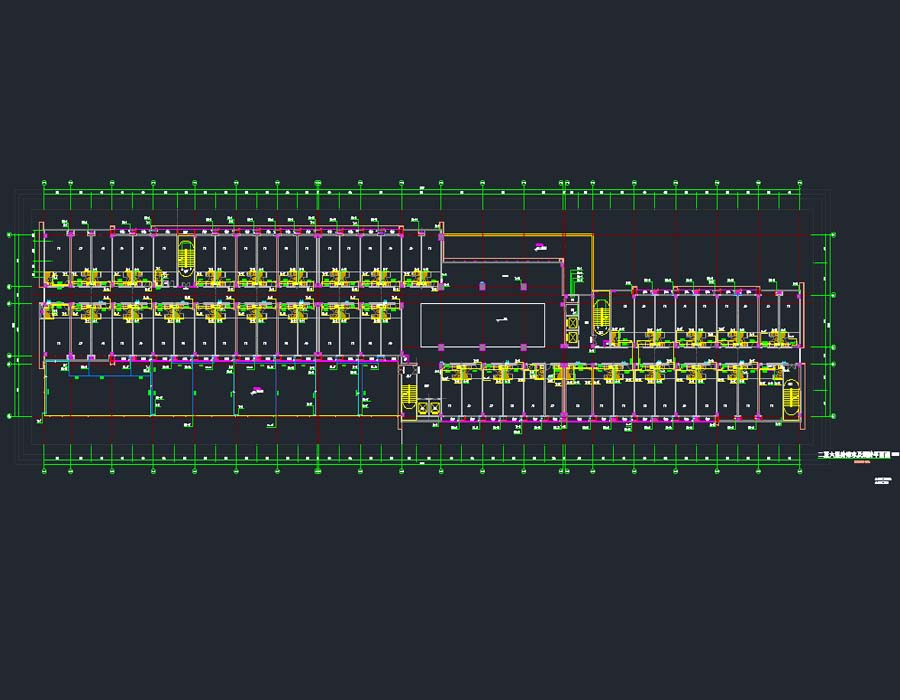

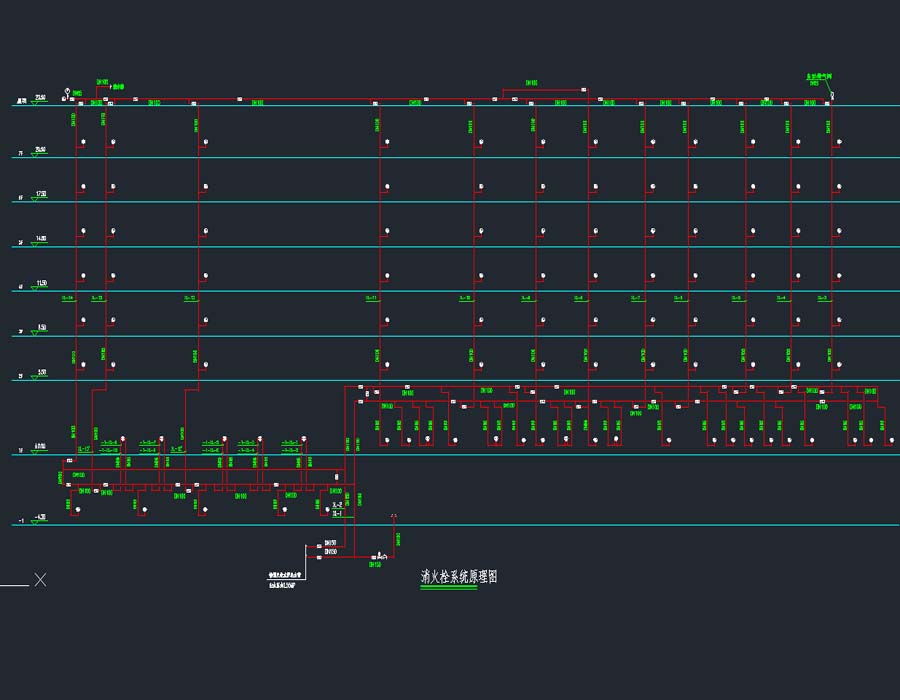

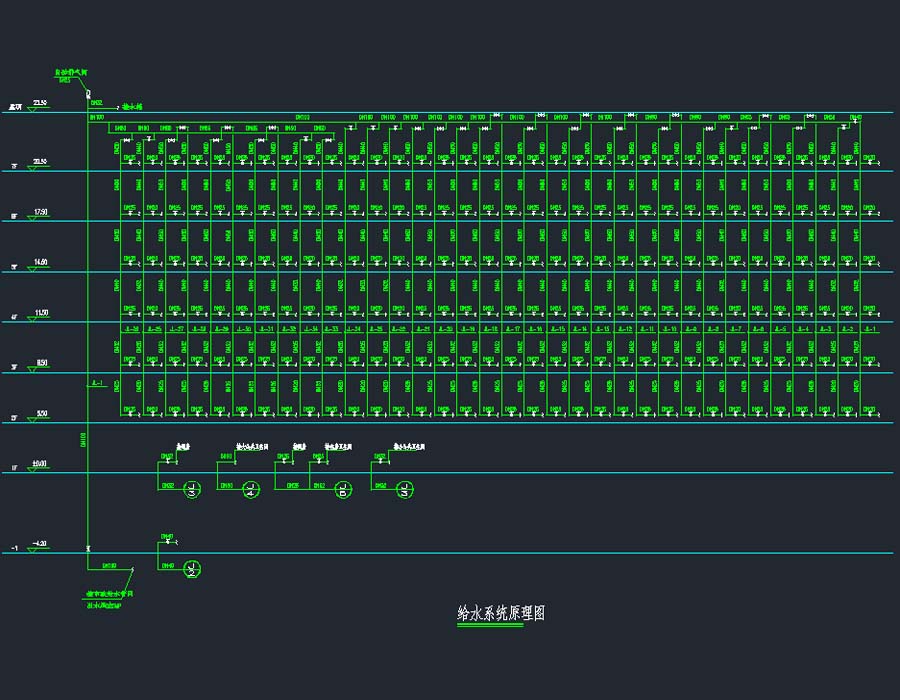

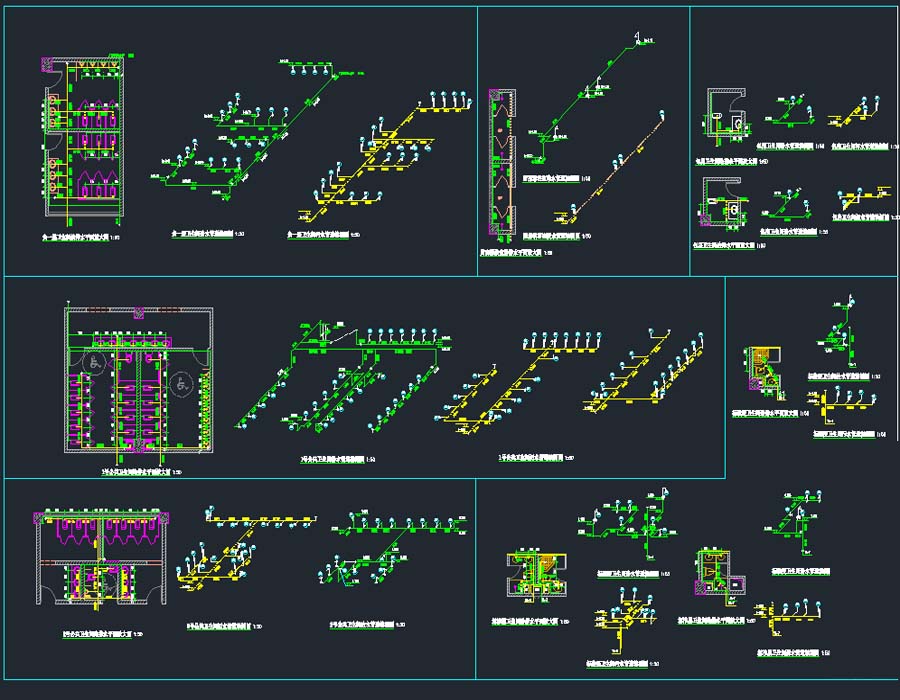

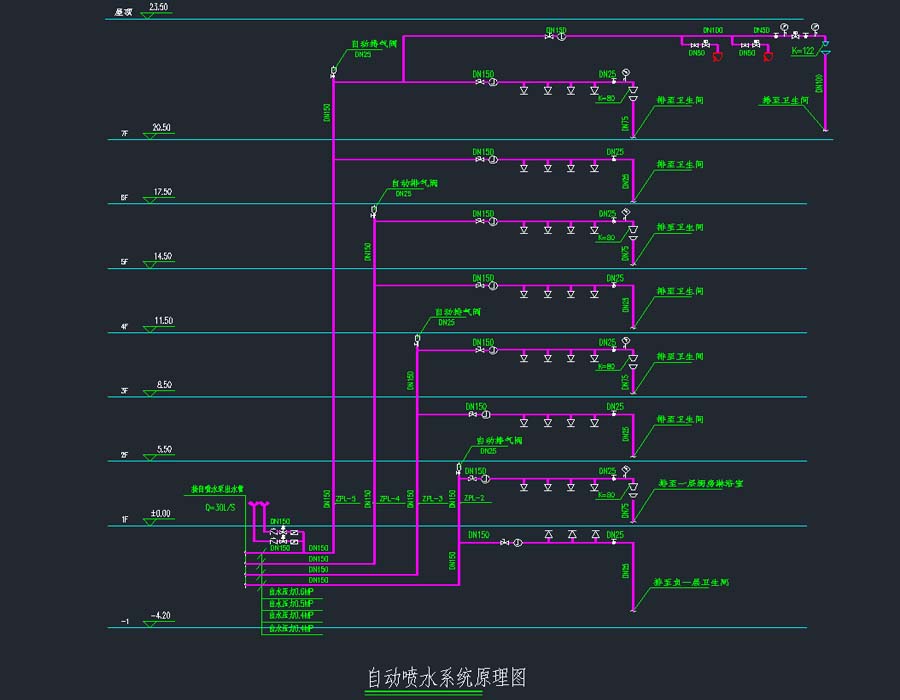

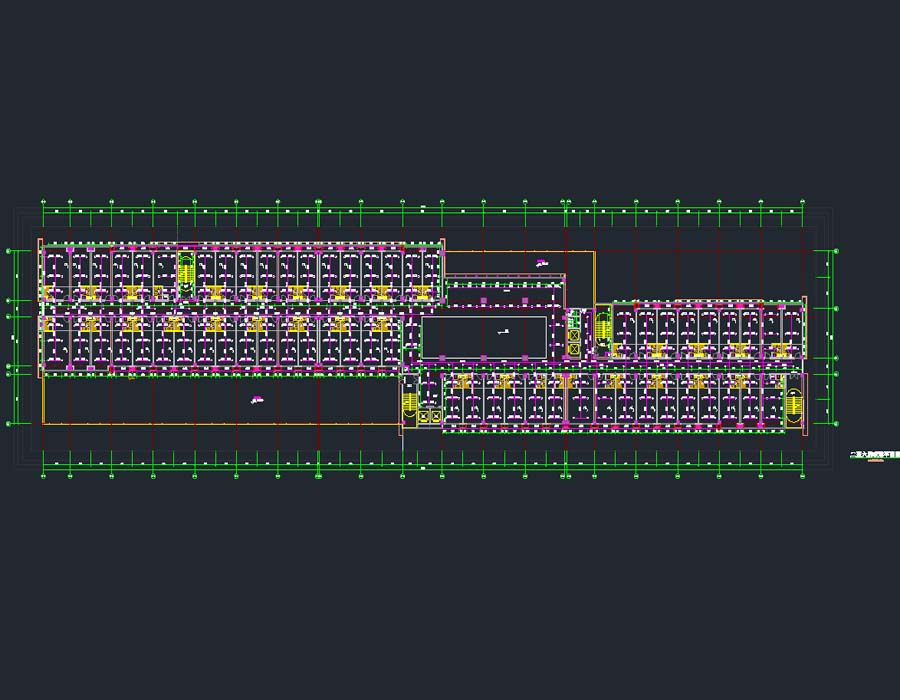

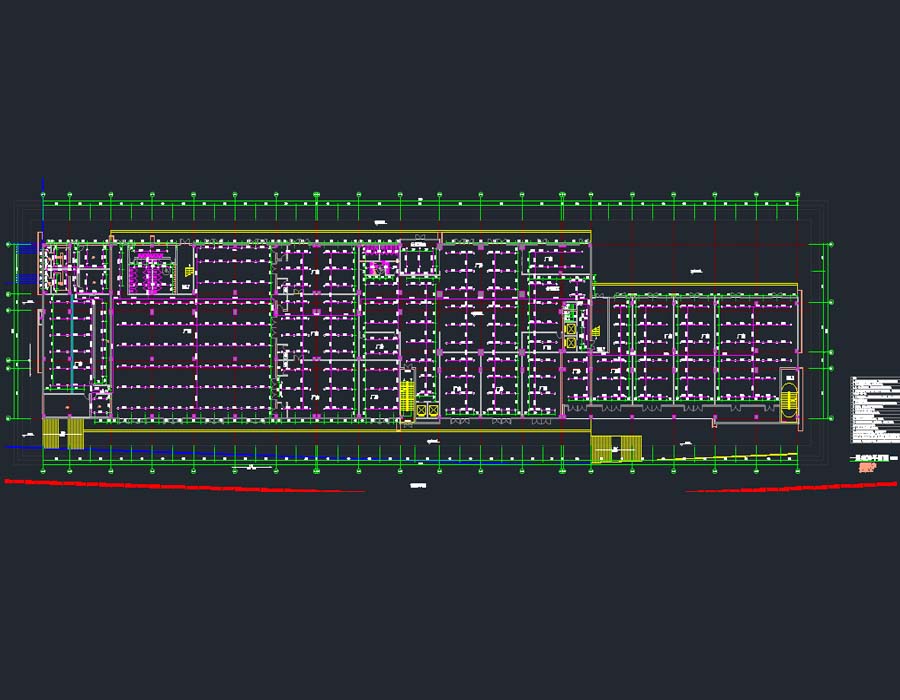

说明:该项目为某工业园区一~四号标准厂房给排水专业施工图,其中一号厂房的建筑面积为10863.85平方米,地上3层,地下1层,建筑高度为16.05米;二号厂房的建筑面积为10663.07平方米,地上4层,地下1层,建筑高度为21.35米;三号厂房的建筑面积为9125.54平方米,地上4层,地下1层,建筑高度为18.6米;四号厂房建筑面积为24968.02平方米,地上7层,地下1层,建筑高度为23.5米。图纸包括:设计施工说明,污水、雨水总平面图,图例、选用标准图集、主要设备材料表,楼层给排水及消防平面图,楼层喷淋平面图,消火栓系统原理图,给水系统原理图,雨水系统原理图,污水系统原理图,废水、自动喷水系统原理图,水箱大样图,雨水及凝结水系统原理图,卫生间大样图,卫生间给排水平面放大及管道轴测图,水泵房、水池平面放大图及剖面图,车库负一层排水及消防平面图,车库负一层自动喷水平面图,车库屋顶层平面图,车库消火栓系统、自动喷水原理图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :市政管网直接供水供水体制:室外消火栓水量:10L/S室外消火栓水量:40L/S建筑面积:10863.85,10663.07,9125.54,24968.02㎡建筑高度:16.05,21.35,18.6,23.5m地上层数:3,4,4,7层地下层数:1,1,1,1层高度类别:中高层图纸深度:施工项目地址:贵州省设计时间:2017
