多栋高层住宅楼及低层商业楼配套设施给排水施工图3315640322文件大小:65.88M图纸张数:139张推荐人:柠檬茶的味道所属分类:给水排水
分 享
下  载
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:供水分区 :3区供水方式 :市政直供、水箱 变频加压设备联合供水系统供水体制:室外消火栓水量:25L/S室外消火栓水量:建筑面积:8700.48~15764.6,531.78~1363.98,100,4088㎡建筑高度:76.6,79.5,79.9,53.4,79.8,8.35,7.3,3.9,11.9m地上层数:26,27,18,1,1,3层地下层数:2层高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2021

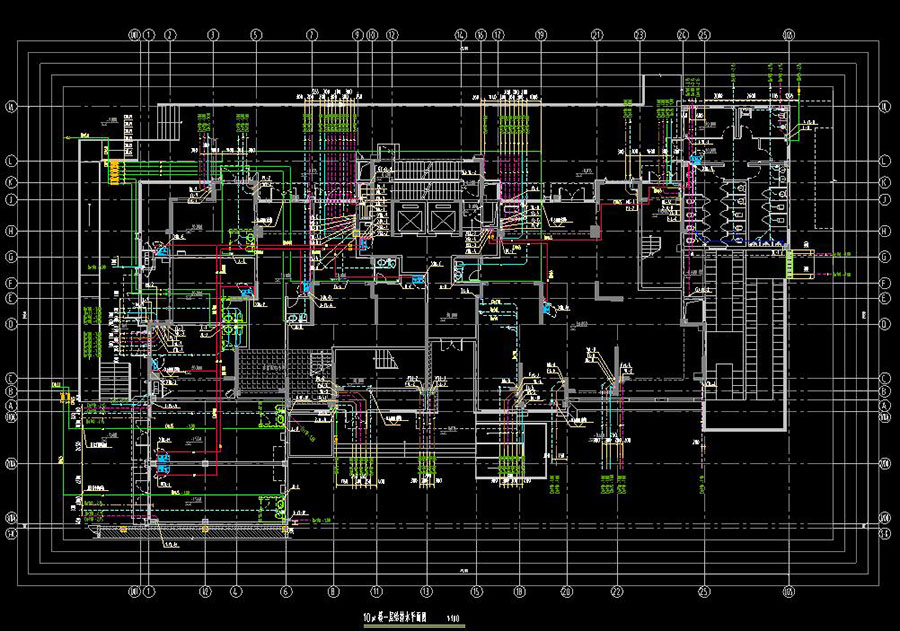

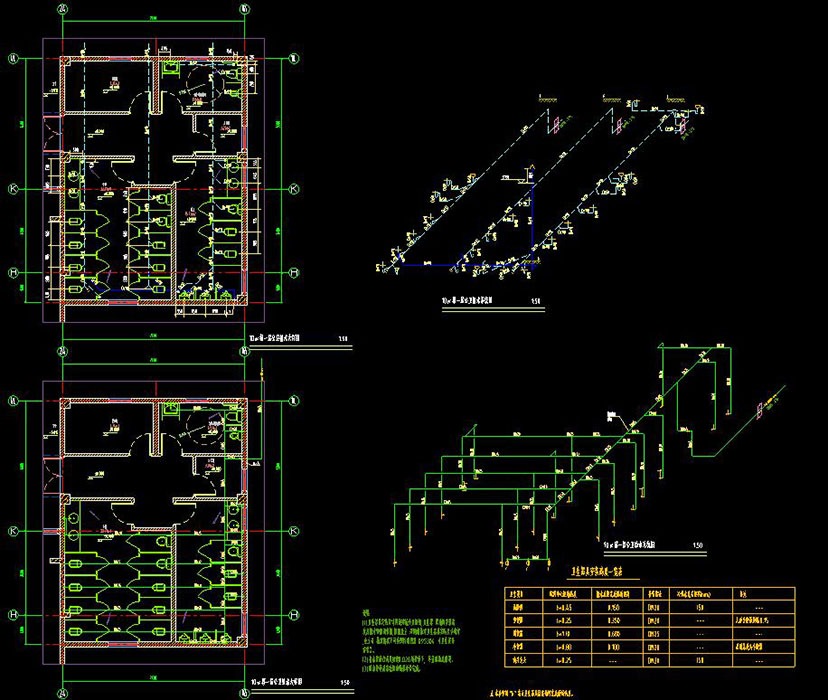

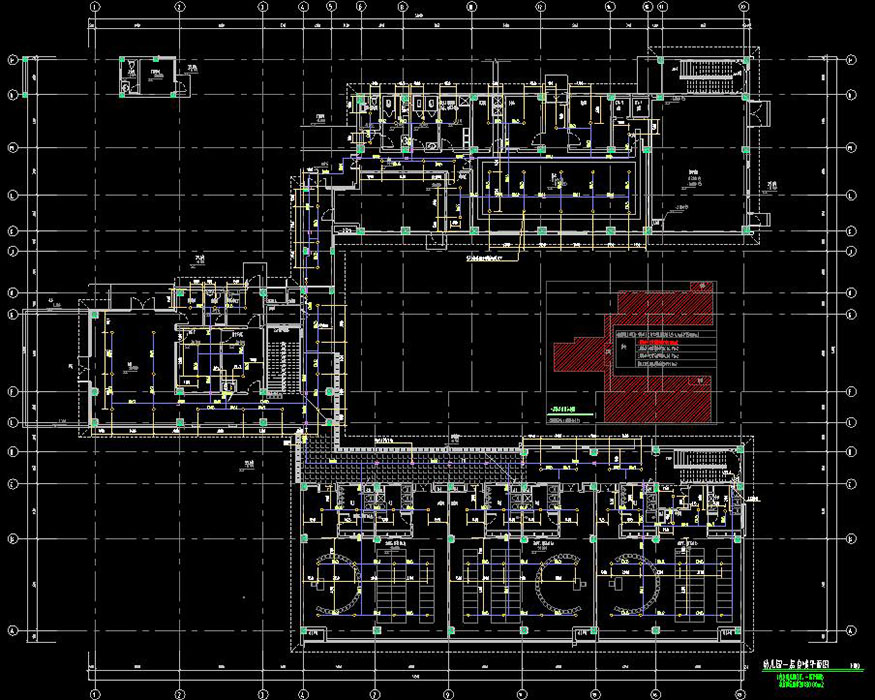

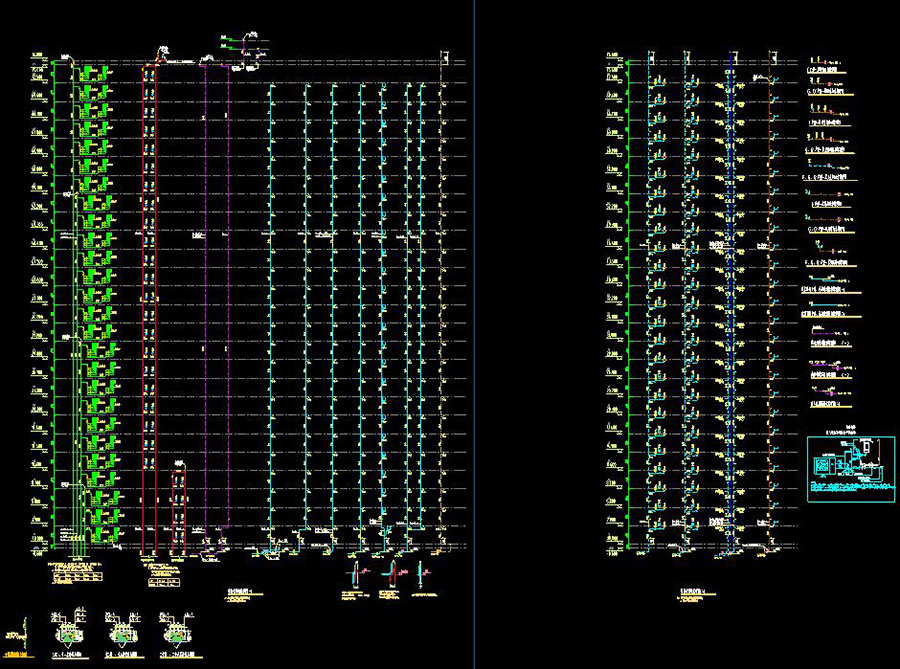

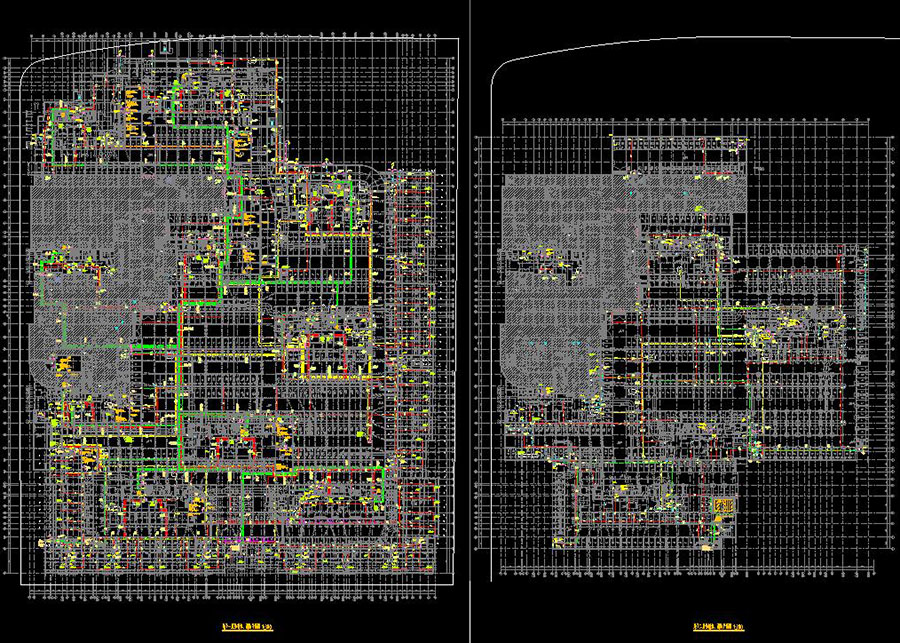

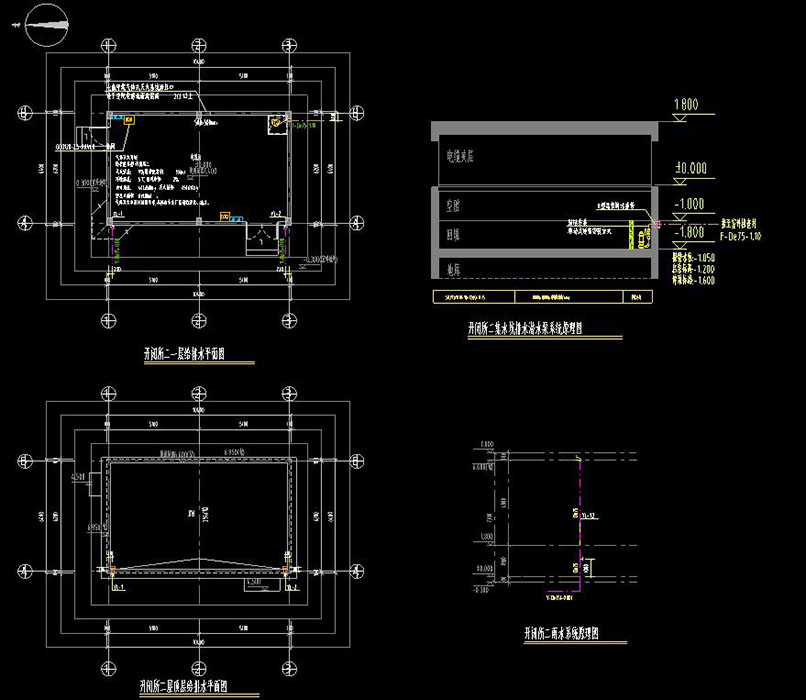

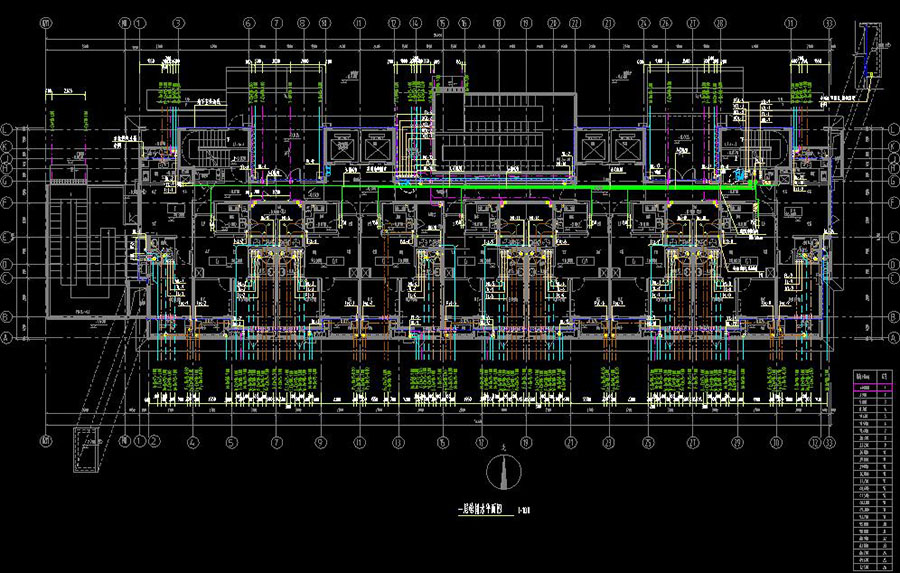

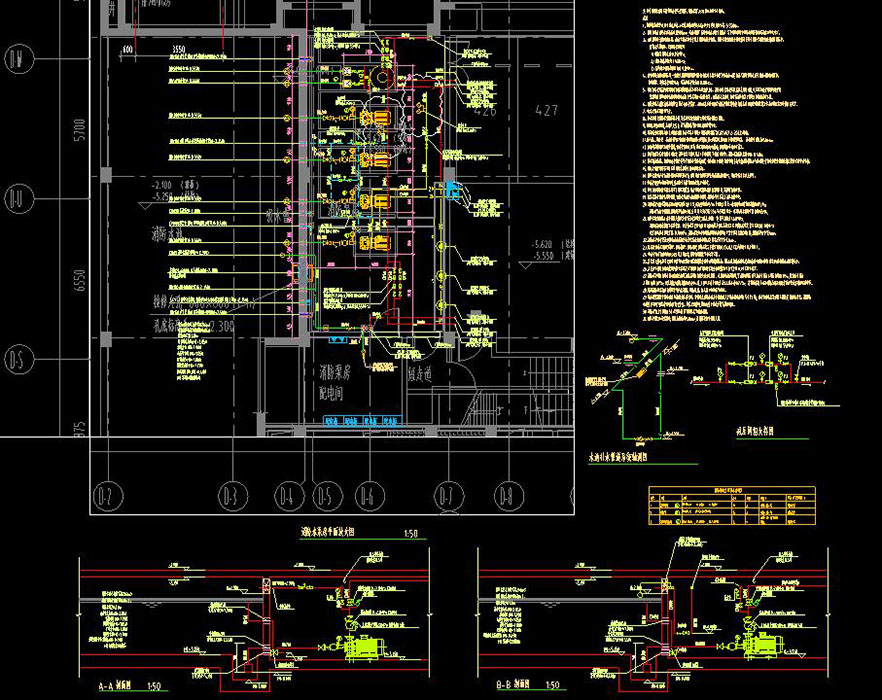

说明:本地块总用地面积38434㎡,总建筑面积174821.2㎡,地上总建筑面积107615.2㎡,其中住宅91456.97㎡,配套商业3557㎡,配套公建1839.71㎡,地下总建筑面积67206㎡,人防面积11680.87㎡,机动车位1363个,包含1~10#高层住宅楼、S1~6#低层商业楼、1、2#开闭所、垃圾房、幼儿园以及地下室项目,1~10#住宅楼地上26、27、18层,建筑高度76.6、79.5、79.9、53.4、79.8m,建筑面积8700.48~15764.6㎡,S1~6#低层商业楼地上1层,建筑高度8.35m,建筑面积531.78~1363.98㎡,开闭所地上1层,建筑高度7.3m,建筑面积67.5㎡,垃圾房地上1层,建筑高度3.9m,建筑面积100㎡,幼儿园地上3层,建筑高度11.9m,建筑面积4088㎡,地下室地下2层,建筑高度8.32m,建筑面积84932㎡,图纸包含:给排水、消防施工总说明,室外给水及消防报批总平面图,给排水系统图,各层给排水平面图,机房层给排水平面图,屋顶层给排水平面图,消防水箱大样图,公卫大样图,地下室消火栓系统图,自喷系统原理图,集水井潜污泵原理图,地下室喷淋平面图,生活水泵房放大图,消防水泵房放大图,幼儿园给排水、自喷平面图,卫生间大样图等
