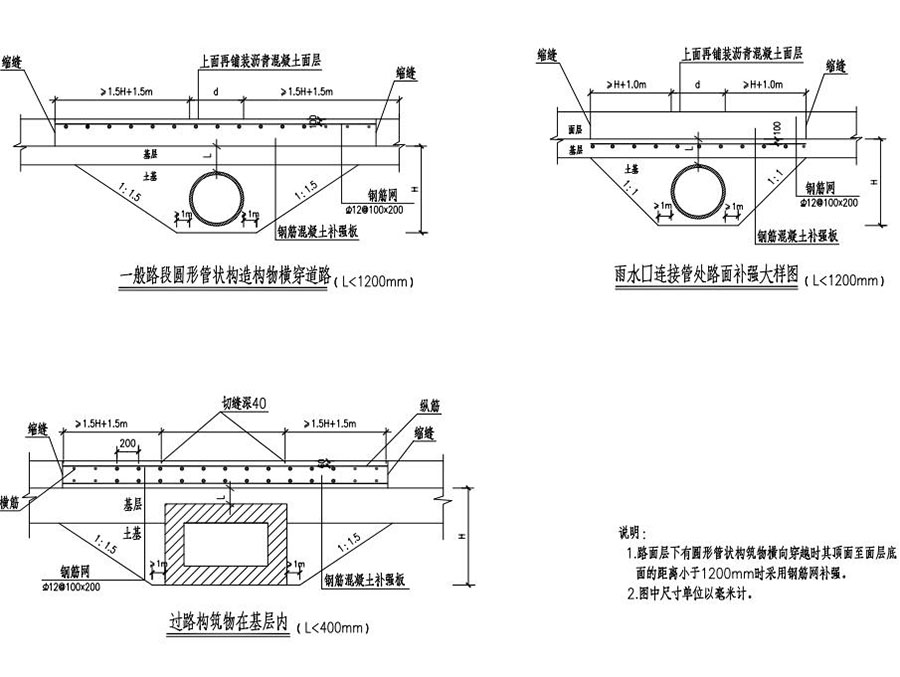

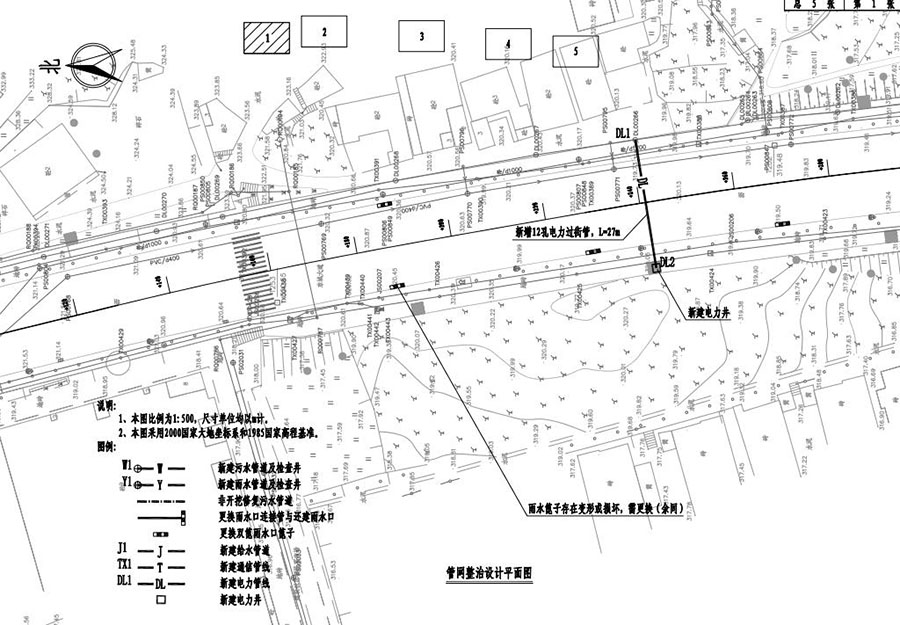

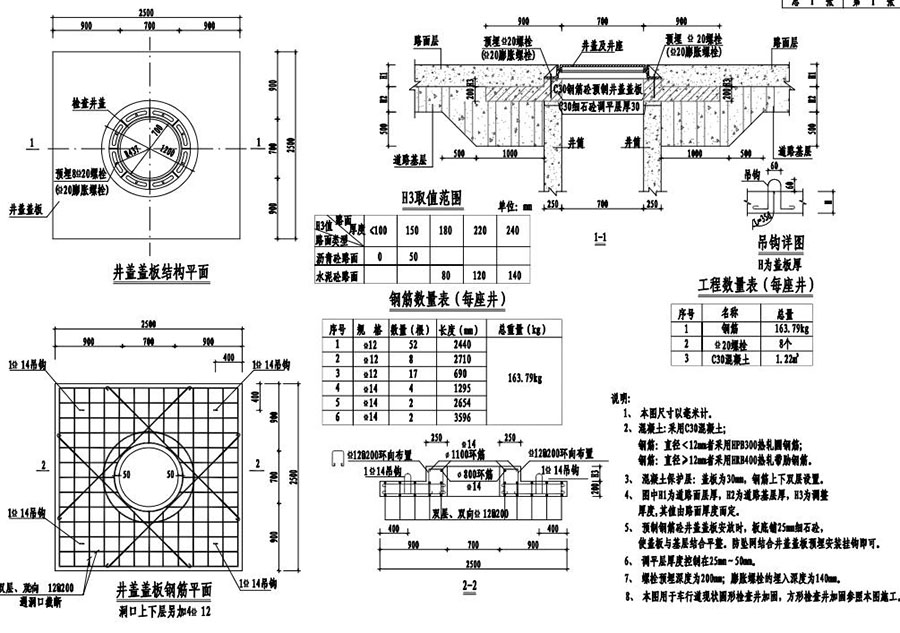

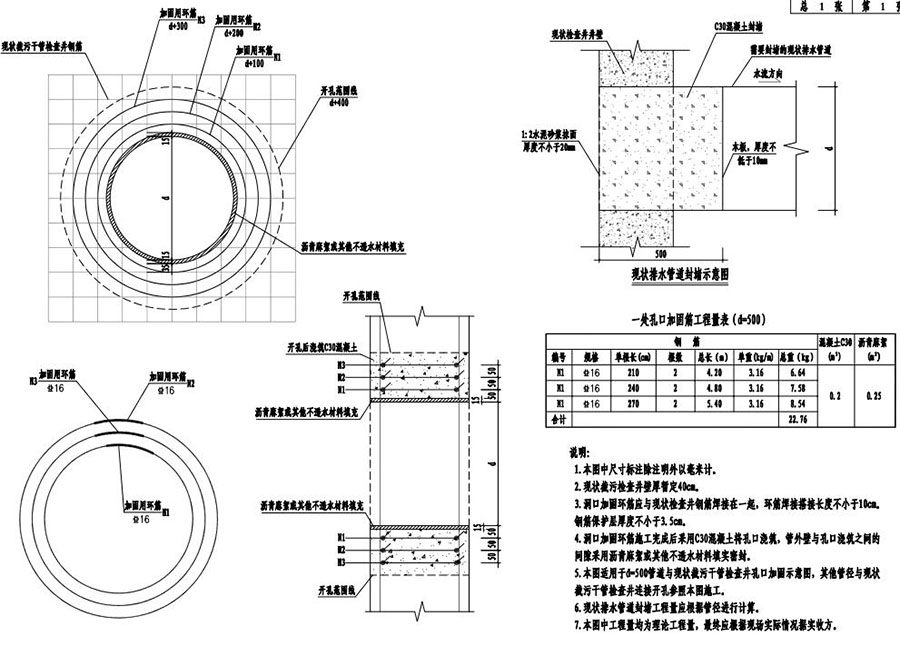

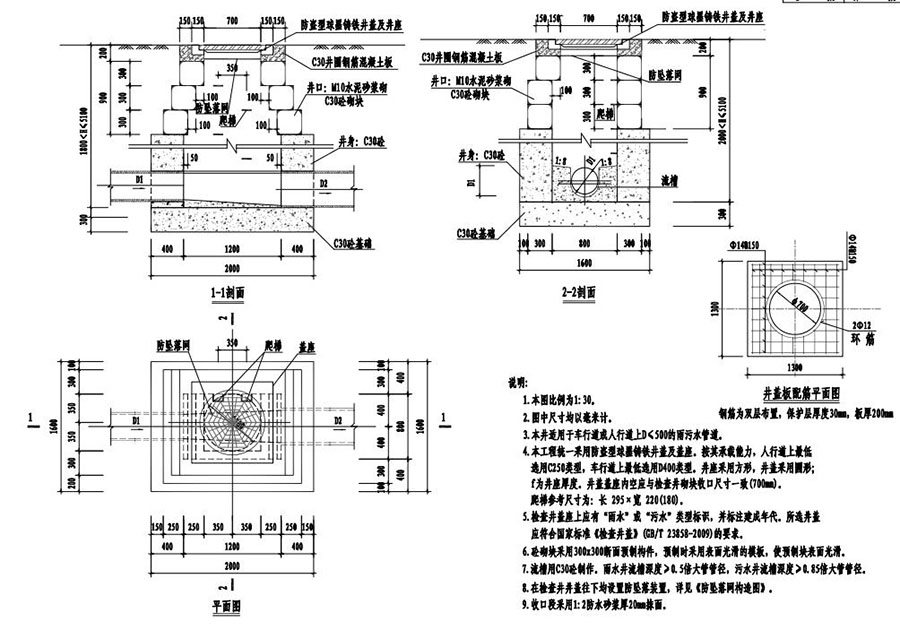

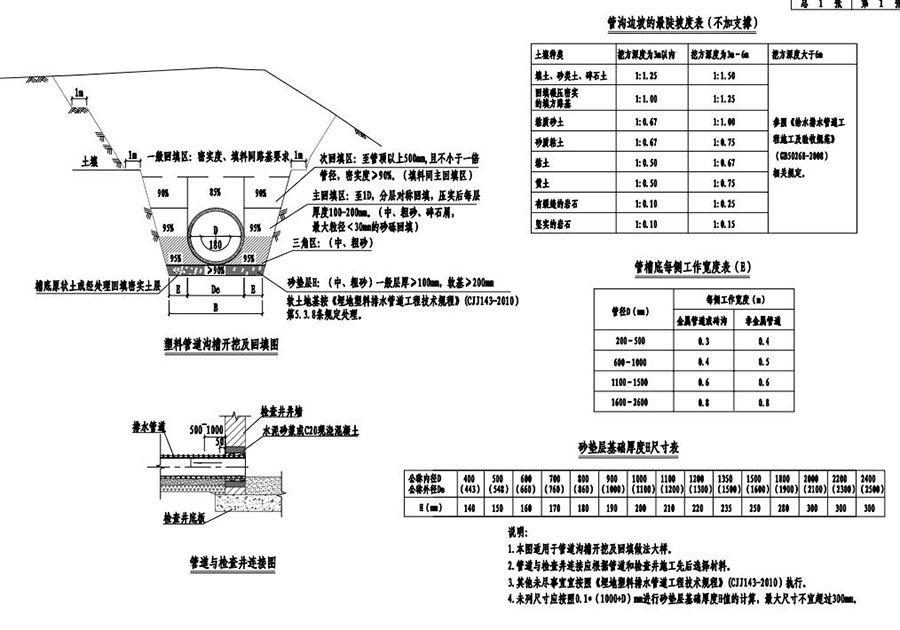

说明:路面大修工程综合管网工程,设计段道路全长约1.6km,为了改善运输环境,提高行车的舒适性和安全性,急需对旧路进行路面改造,并对雨、污水管道及检查井进行改造处治,本次设计范围为排水管网整治设计,图纸包含:目录,管网整治施工图设计说明,管网整治总平面图,管网整治设计平面图,管网整治设计纵断面图,管网整治主要工程量表,塑料管道沟槽开挖及回填土,电力排管断面图,通信排管断面图,浅型矩形混凝土排水检查井大样图,深型矩形混凝土检查井大样图,防坠落网构造图,检查井提升大样图,车行道检查井加固图,雨水口大样图,雨水口周边加固图,钢制管道混凝土包封大样图,现状检查井孔口加固及现状排水封堵示意图,车行道路及人行道破坏修补大样图,非开挖管道修复断面图及井室剖面图,非开挖修复管道与检查井连接图,路面结构补强设计图
