建标库图纸模型 > 多类专业 > 医疗 > 医院全专业施工图3315600319
<< 返回列表
医院全专业施工图3315600319文件大小:392.16M推荐人:小舒图纸张数:534张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:18343.75,9379.14,50㎡地上层数:7,4,1层建筑高度:36.25,20.4,3.7m地下层数:1层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2021建筑风格:效果图:无

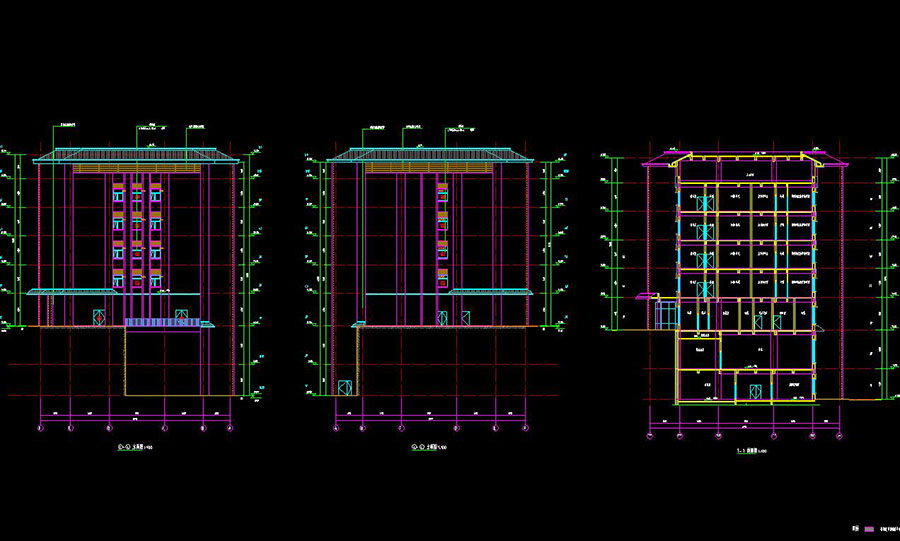

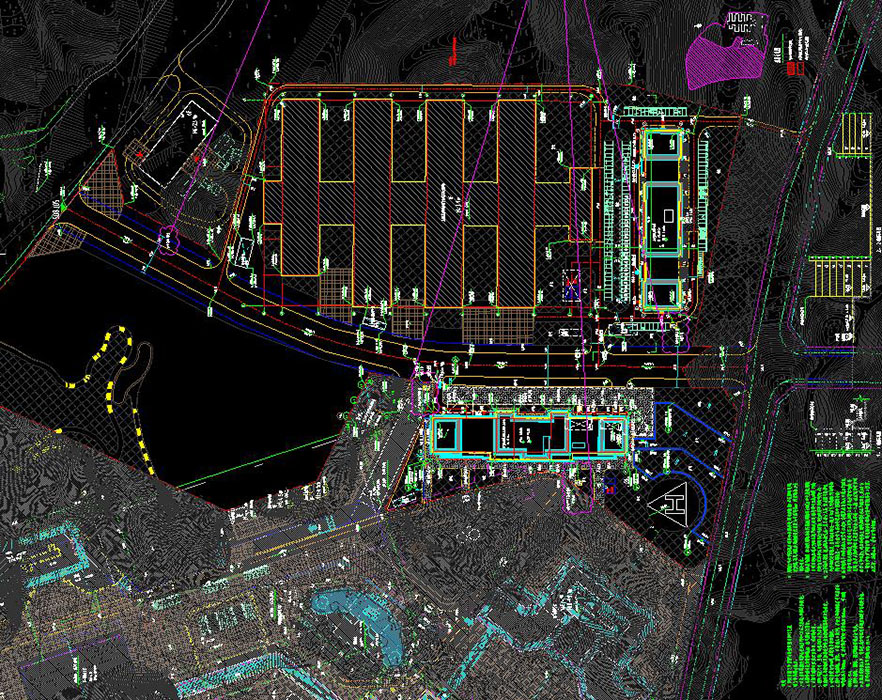

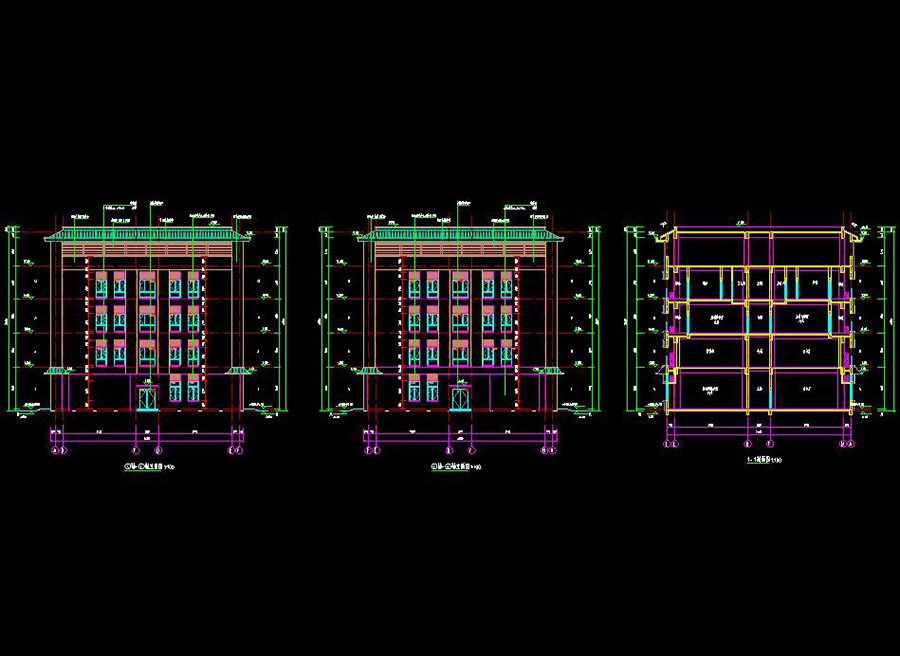

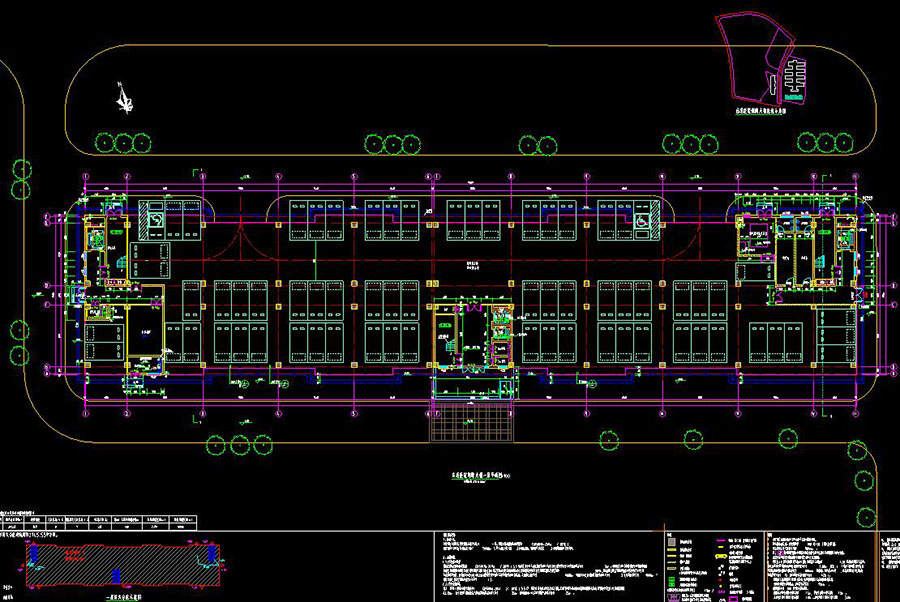

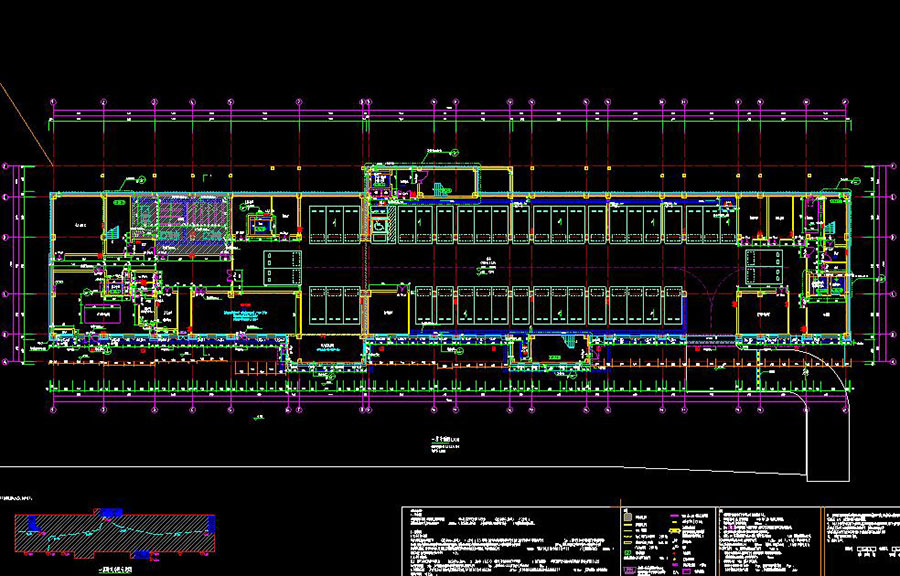

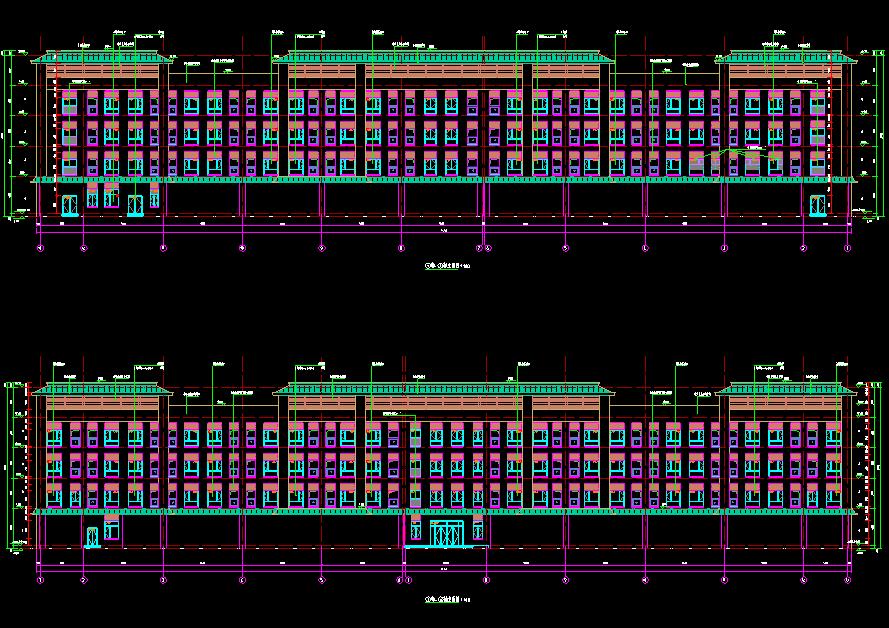

说明:本项目为公共建筑,由应急医院感染性疾病诊治大楼、应急医院保障大楼及第二废水处理站三个单体组成,其中应急医院感染性疾病诊治大楼地上7层,建筑高度为36.25m,总建筑面积为18343.75㎡,应急医院保障大楼地上4层,建筑高度为20.4m,总建筑面积为9379.14㎡,第二废水处理站地上1层,地下1层,建筑高度为3.7m,总建筑面积为50㎡,钢筋混凝土框架,图纸包含:建筑总体施工设计说明,室内装修做法表,总平面图,消防布置图,绿化布置图,通用节点详图,各单体平立剖面图,节能保温范围示意图,单元大样图,楼电梯大样图、详图,卫生间大样图,门窗大样图,墙身大样图;结构设计总说明,绿色建筑设计专篇,通用结构构造详图,基础平面布置图,基础详图,梁板配筋图,墙身大样图,墙柱平面图,楼梯大样图;室外给排水设计施工说明,室外给水总平面图,室外污废水排水总平面图,室外雨水排水总平面图,室外给排水管网综合平面图,主要设备及材料表,设计施工说明及图例,绿色建筑设计说明专篇,七氟丙烷灭火系统设计说明,喷淋平面图,给水消火栓平面图,排水平面图,给水、热水、排水系统图,消火栓系统图,生活泵房详图,热水设备房详图,卫生间给排水详图;医用气体系统设计说明,医用氧气汇流排流程图及平面图,医用中心吸引站房流程图及平面图,医疗压缩空气站房流程图及平面图,医用气体系统图,设备带大样图,医气平面图;暖通设计说明,暖通绿色建筑设计专篇,空调通风及防排烟平面图,防排烟系统图,抗震支吊架安装原理图,空调水平面图,空调水系统图,抗震支吊架安装原理图,柴油发电机油路系统图空调接管大样图;电气设计说明,绿色建筑设计说明专篇(电气),图例,基础接地说明及大样图,等电位联结示意图,总平面图,充电桩系统图,配电系统图,柴油发电机配电系统图,消防电源监控系统框图,电气火灾监控系统框图,能耗监测系统框图,消防应急照明和疏散指示系统专篇,电能管理系统框图,变电所柴发机房设备布置图,照明、配电、应急照明平面图、配电系统图、接地平面图,高低压干线系统图,电力配电箱系统图,照明配电系统图,消防系统设计说明,弱电总平面图,通信及综合布线系统图,无线对讲系统图,有线电视系统图,防盗报警系统图,视频监控系统图,门禁控制系统图,停车场管理系统及车位引导系统图等等,图纸包含:建筑、结构、给排水、暖通、电气、室内设计、景观、边坡支护、智能化施工图。
