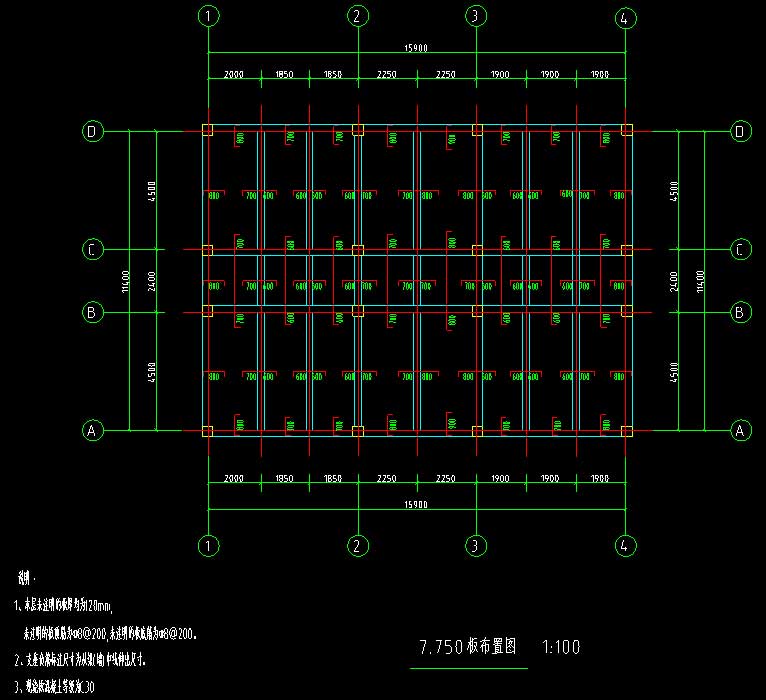

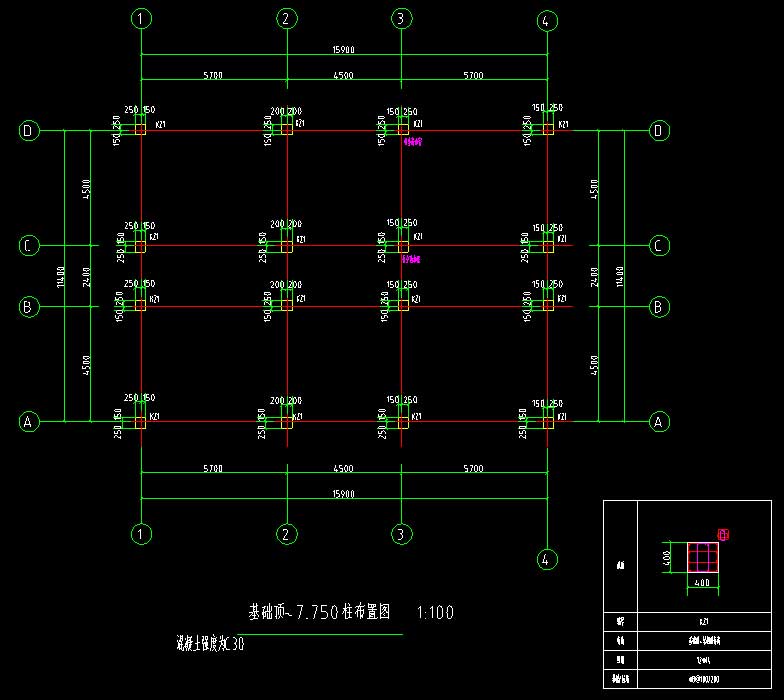

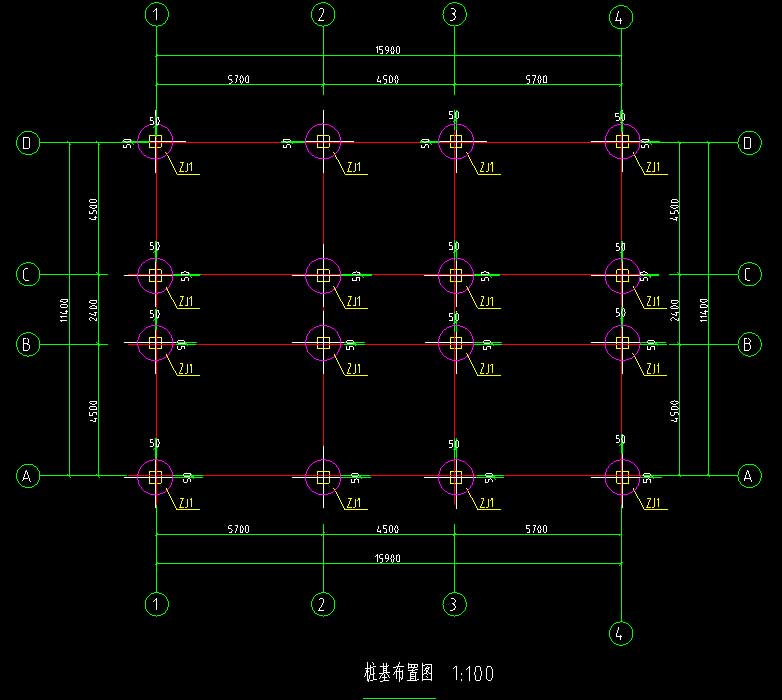

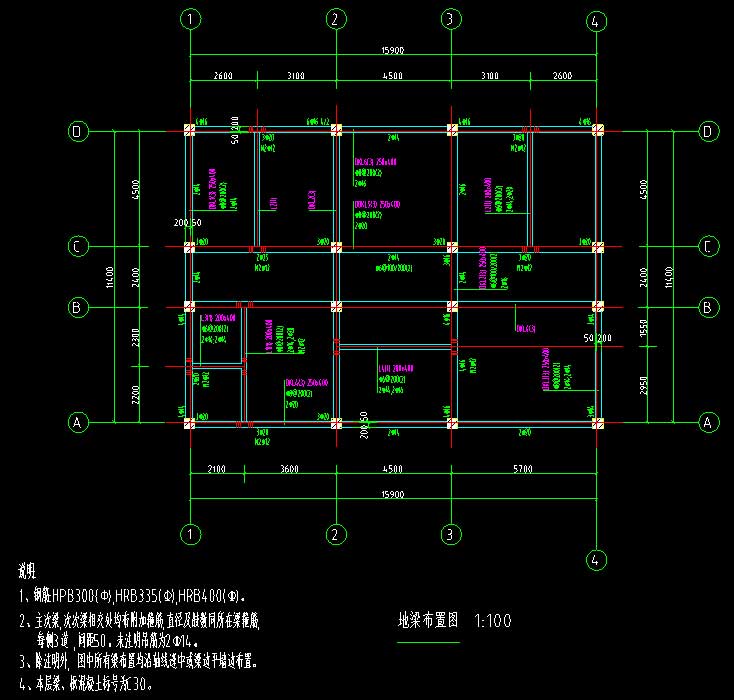

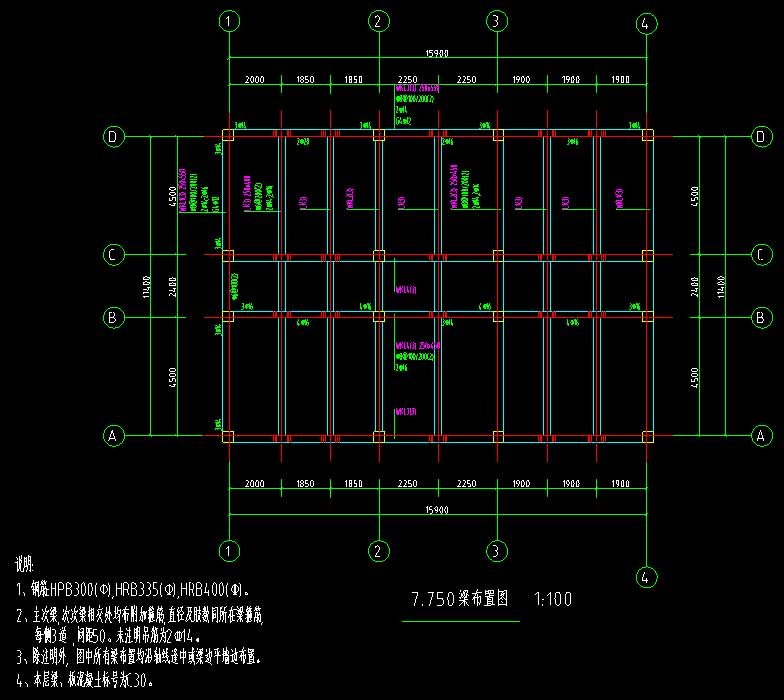

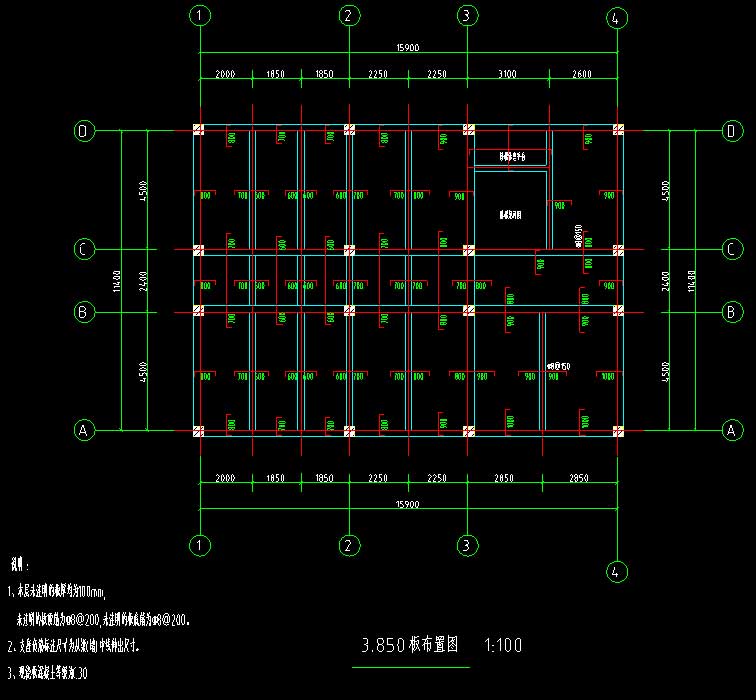

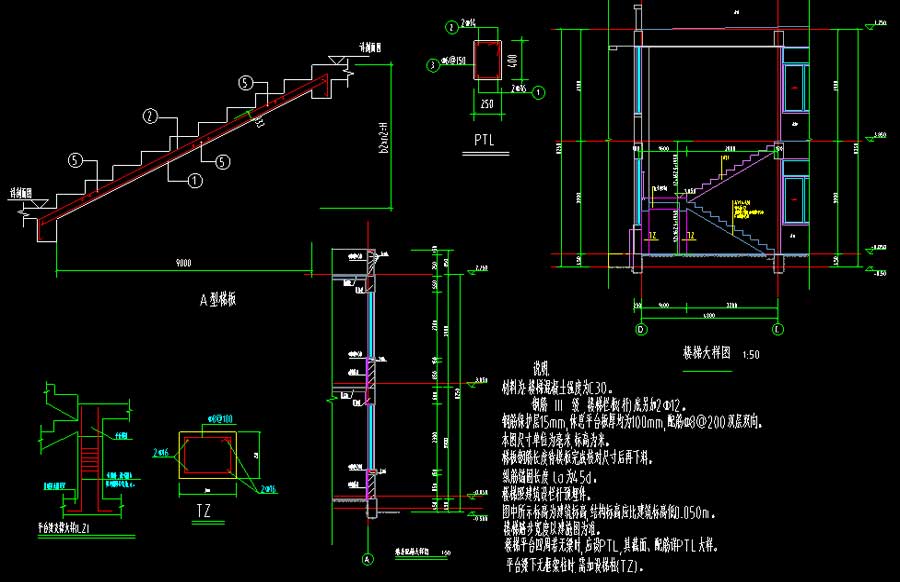

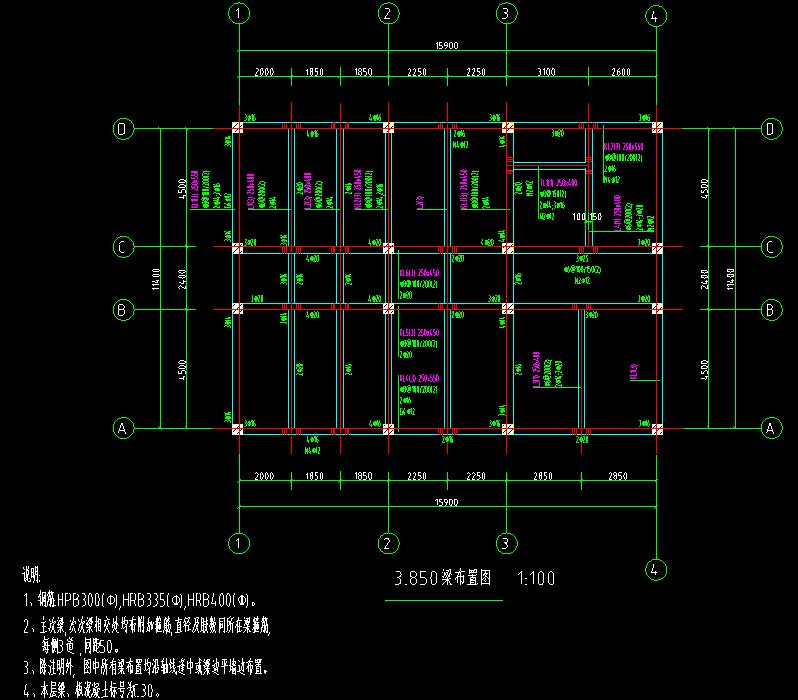

说明:该项目为某中学卫生室结构施工图,抗震设防烈度为6度,主要结构形式为框架结构,建筑总高为7.8米,地上层数2层。图纸内容含:结构说明,桩基设计总说明,桩基布置图,地梁布置图,基础顶~7.750柱布置图,3.850梁布置图,3.850板布置图,7.750梁布置图,7.750板布置图,楼梯大样图。
结构类型:框架基础类型:桩基抗震烈度:6度抗震风压:0.3kN/㎡雪压:0.2kN/㎡建筑面积:建筑高度:7.8m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:贵州省设计时间:2019
