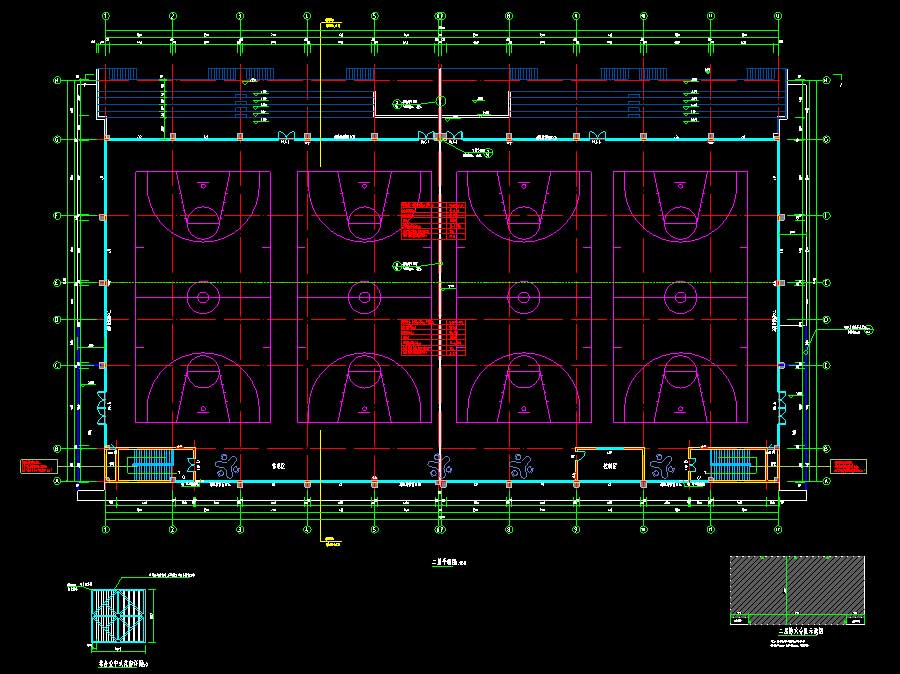

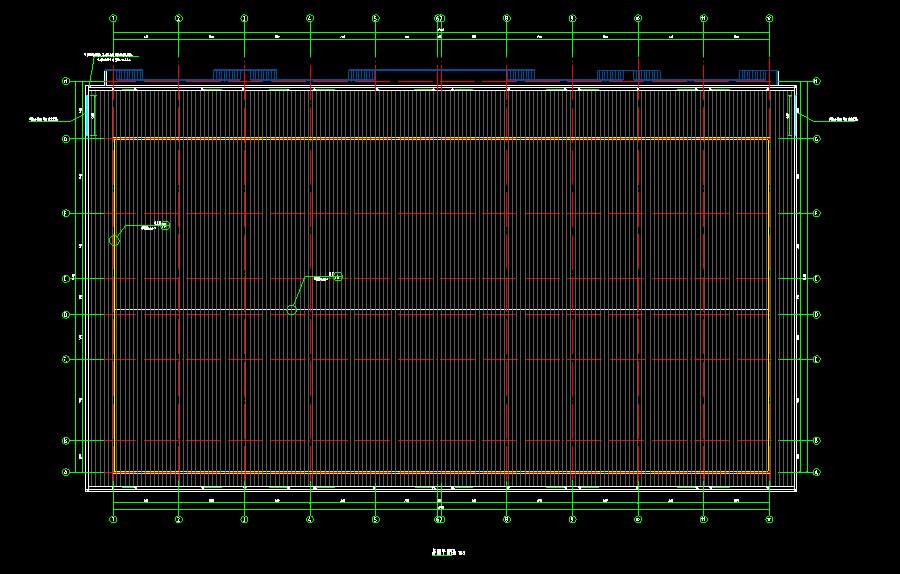

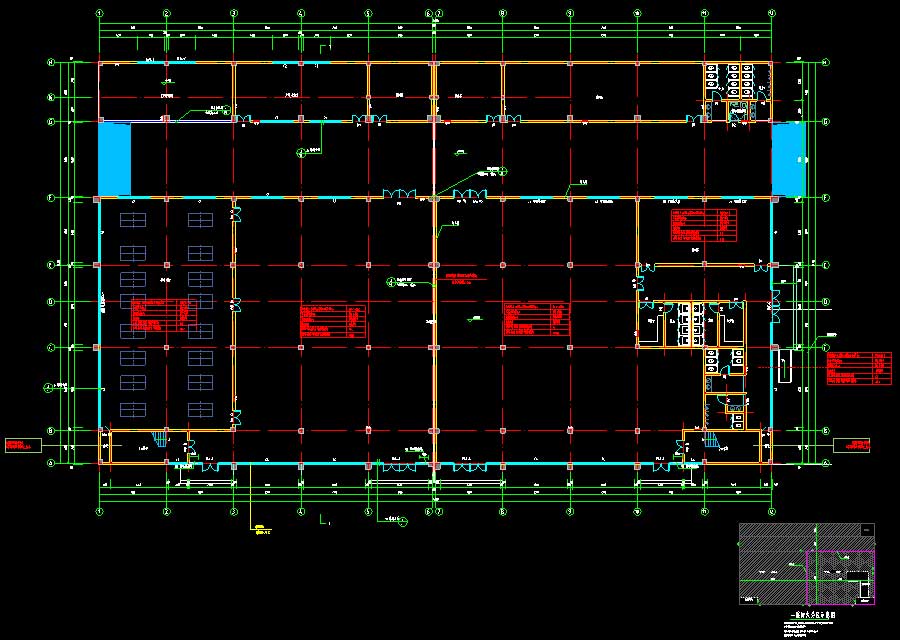

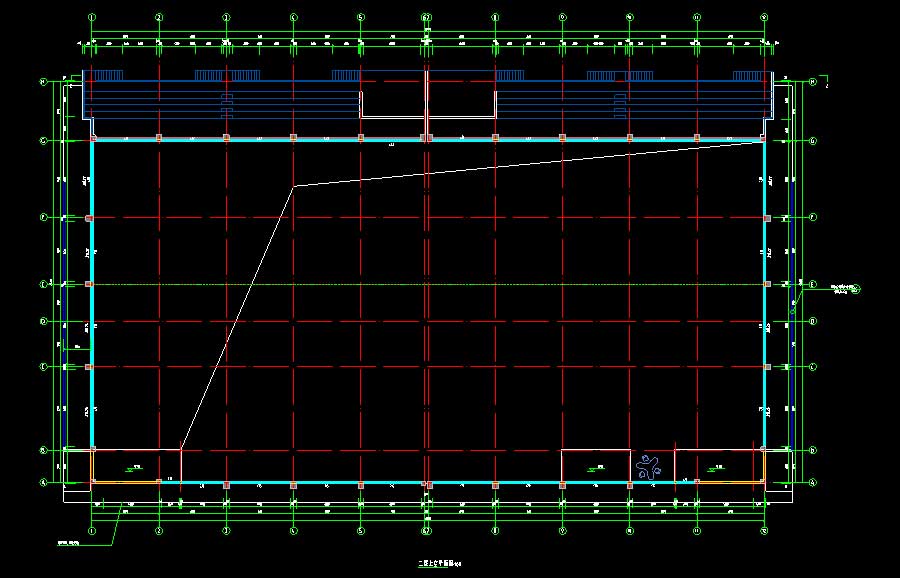

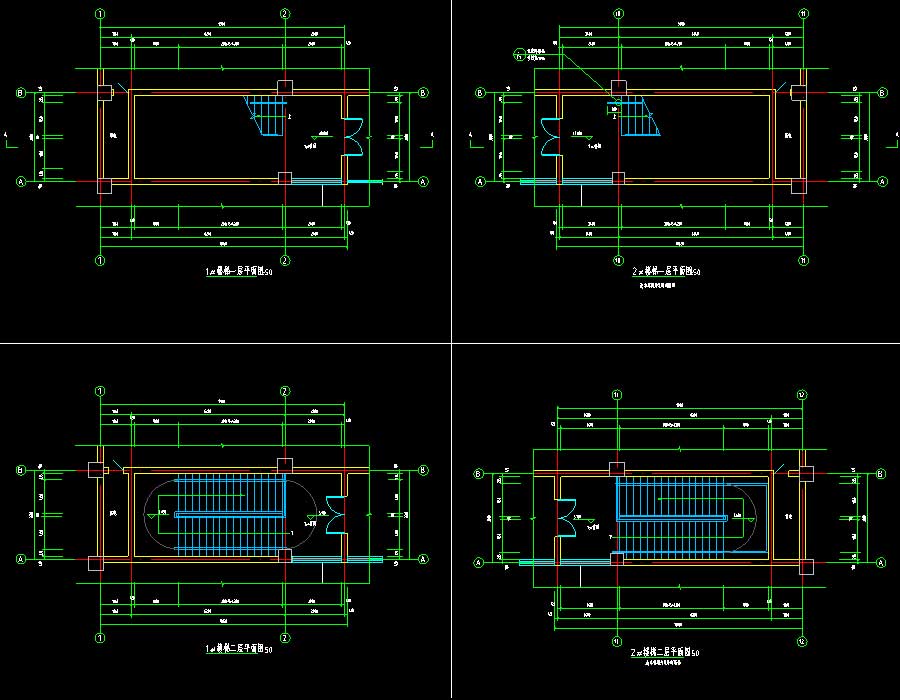

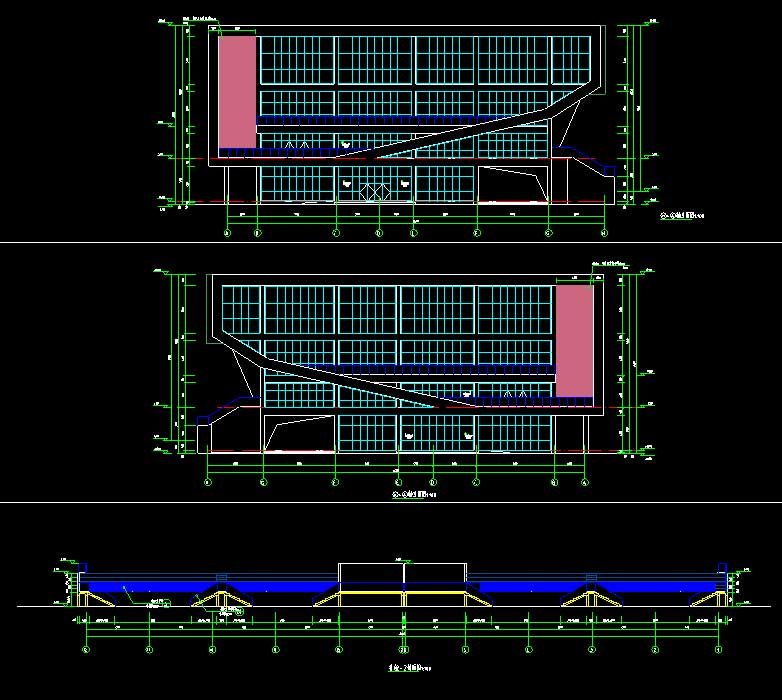

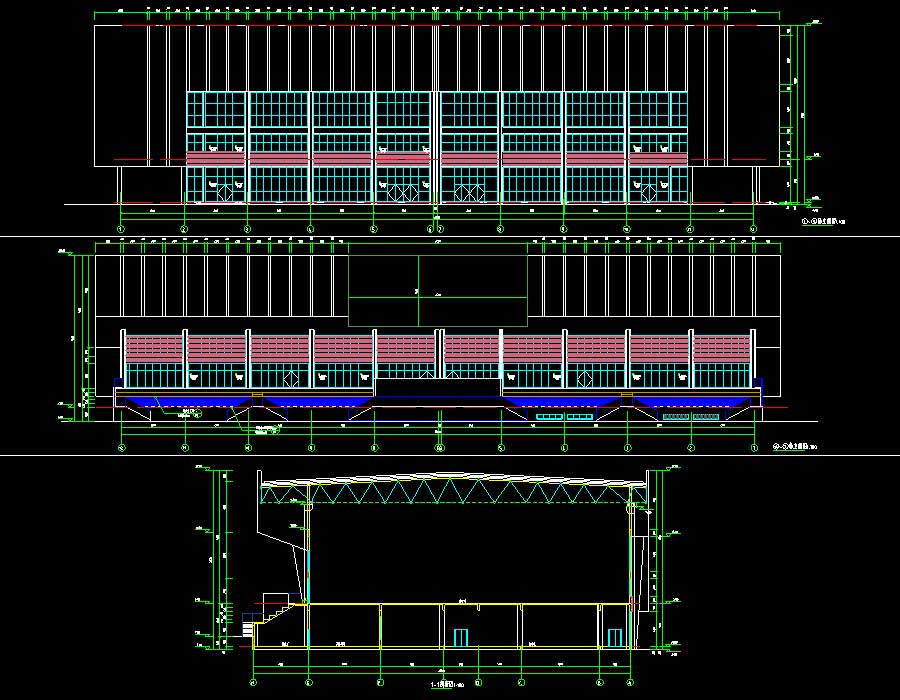

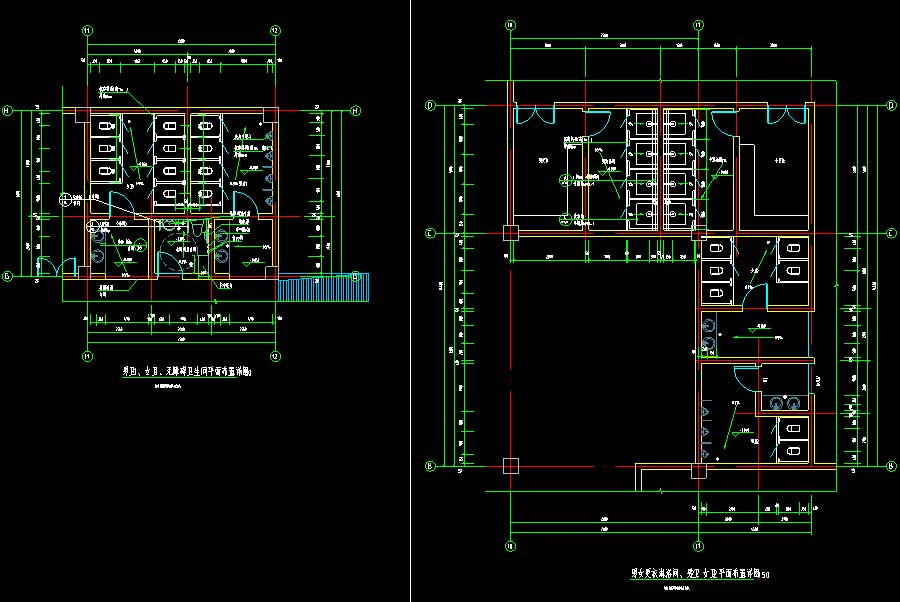

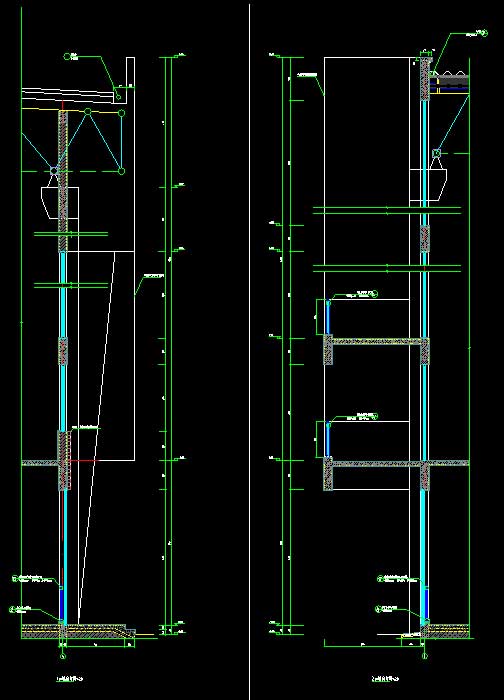

说明:该项目为某学校体育馆建筑、结构、幕墙施工图,抗震设防烈度为7度,主要结构形式为框架结构加网架,建筑高度为21.22米,地上层数2层,总建筑面积为5734.43平方米,建筑基底面积为3440.59平方米。图纸内容含:建筑:建筑说明,节能设计专篇,建筑构造统一做法表,绿色建筑自评表,绿色建筑设计表,平面图,立面图,剖面图,楼梯平面图,楼梯剖面图,卫生间布置详图,墙身大样,门窗表及门窗详图;结构:结构说明,桩基承台平面布置图,桩基详图,砼柱平面布置图,砼柱牛腿平面布置图,梁平法布置图,板结构布置图,楼梯结构详图,网架设计与施工说明,支座预埋件平面布置图,网架平面布置图,上弦杆平面布置图,下弦杆平面布置图,腹杆平面布置图,屋面小立柱平面布置图,螺栓球节点图,材料表,支座详图,屋面檩条平面布置图,屋顶平面布置图,剖面图、屋面节点详图;幕墙:设计说明,危险性较大分部分项工程设计专篇,平面图,立面图,剖面图,节点详图,包柱造型图,轴墙梁立面图,山墙面钢龙骨结构立面图、详图等。
建筑面积:5734.43㎡地上层数:2层建筑高度:21.22m地下层数:高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2020建筑风格:现代效果图:有
