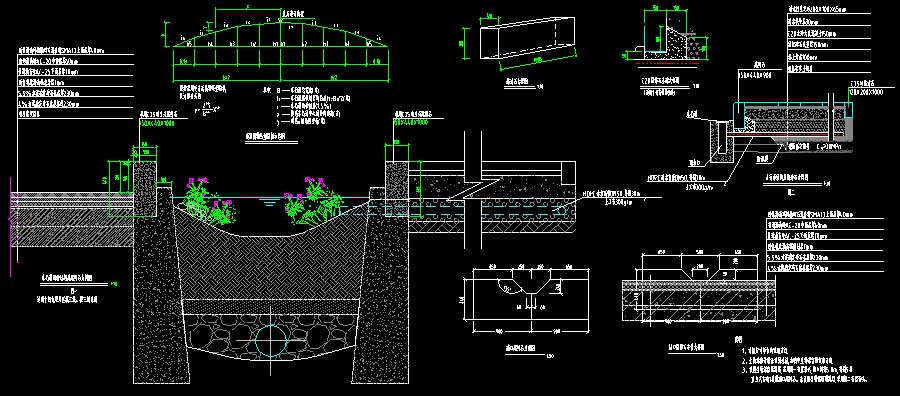

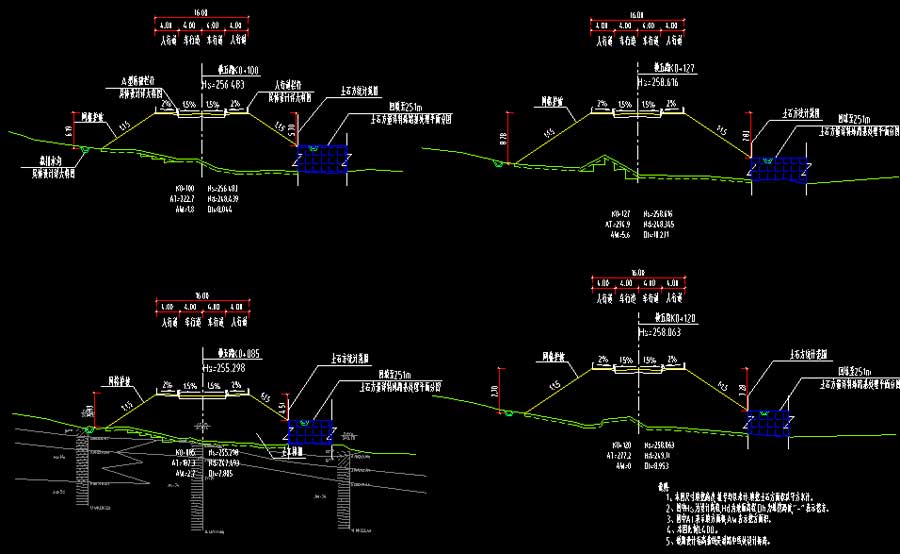

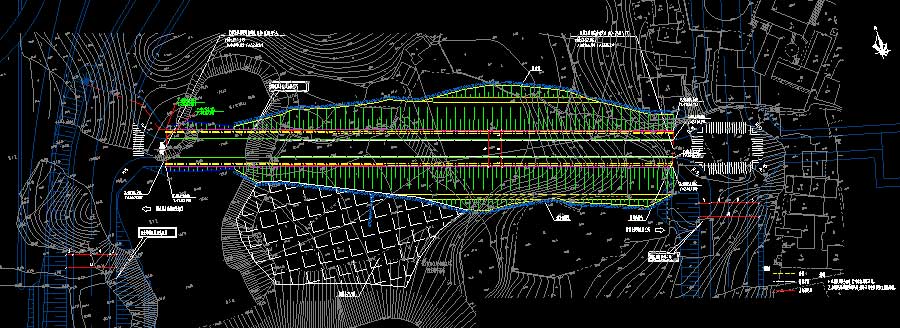

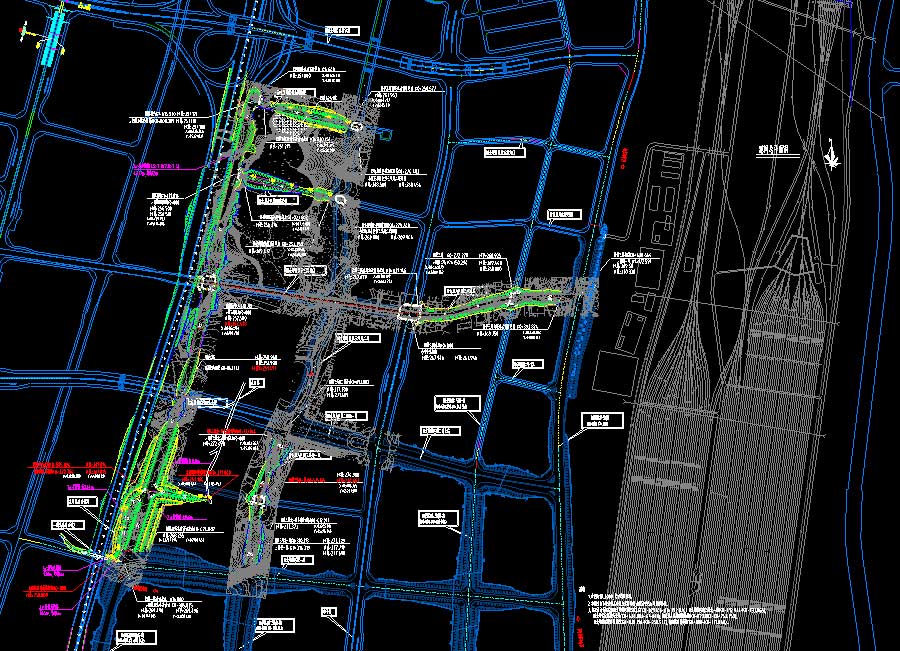

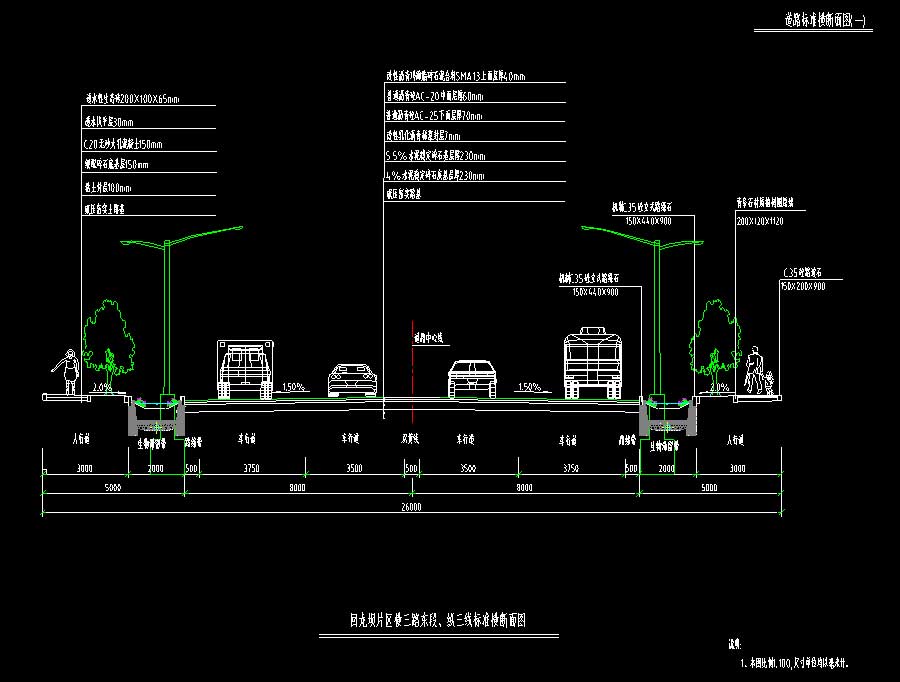

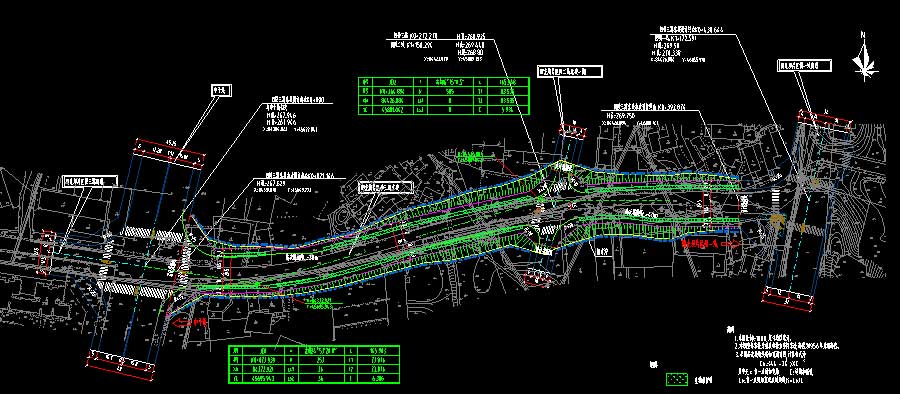

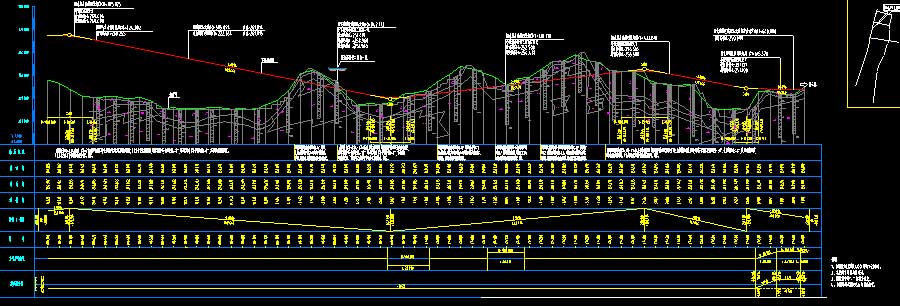

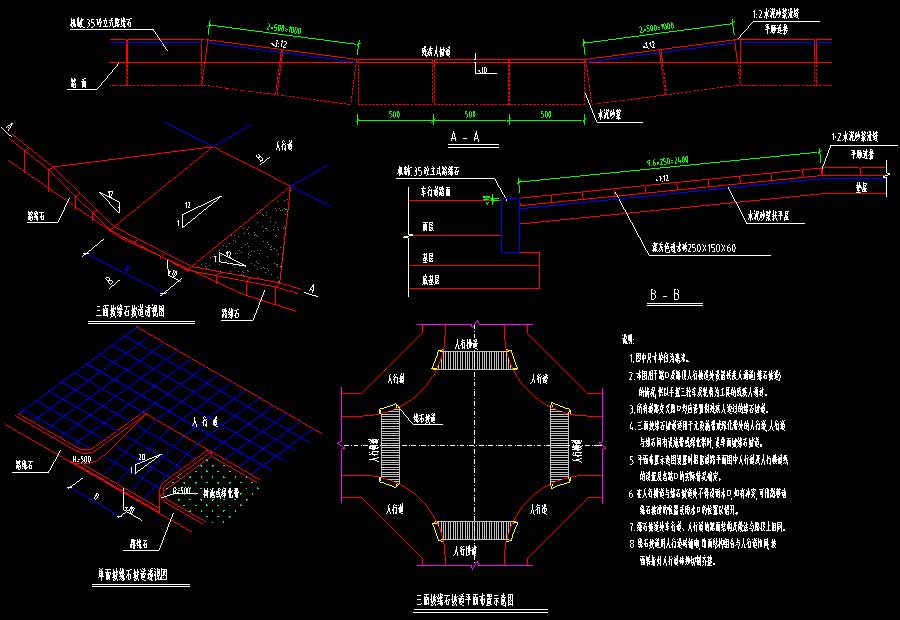

说明：该项目为某地市政道路施工图（含地勘资料、反馈意见表、承诺书、计算书）共五条道路，道路长度分别为371.728米、320.889米、1215.918米、229.751米、220.381米、371.04米。图纸内容含：道路专业：设计说明，道路工程数量表，区位图，路网总平面图，总平面图，平面分图，直线、曲线及转角一览表，逐桩坐标表，道路标准横断面图，土石方数量表，道路竖向设计图，路基设计图，路面结构及缘石大样图，人行道及树池布置图，残疾人通道大样图，网格护坡大样图，植被混凝土护坡大样图，植草护坡大样图，人行道栏杆大样图，管网过街路面补强设计图，新旧道路衔接道路大样图，防撞护栏构造，防护网大样图，抗滑薄层大样图，新旧路基拼接处置图，特殊路基处理平面图，特殊路基处治设计图，低填浅挖路基处理设计图，护坡形式段落表；电照专业：设计说明，道路照明总平面图，配电箱系统图，道路照明标准横断面图，道路照明分平面图，灯具安装大样图，灯管路开挖横断面图，手孔井配套大样图，路灯坐标表，配电箱安装大样图，电力管网总平面图，综合管网布置标准横断面图，道路电力管线分平面图，电力大样图；给排水专业：设计说明，给水管网总平面图，管网标准横断面图，污水管道纵断面图，给水纵断面图，给水工程量表，给水节点坐标表，给水检查井坐标表，雨水管网总平面图，污水管网总平面图，排水管网平面图，排水井表，雨水管道纵断面图，生物滞留带大样图，生物滞留带检查井大样图，溢流口大样图；交通专业：设计说明，工程数量表，区位图，交通工程平面图，信号灯及电子警察平面图，交叉口交通工程平面图，标志杆结构图，管网敷设大样图，手孔井大样图，纵向减速标线大样图，中央防撞隔离护栏大样图，二次过街设施大样图，挂箱及吊装支架大样图，机箱大样图，管网敷设大样图，地面标线大样图，电子警察安装图，地面标线大样图，车道布置图，交通标志版面设计图；结构专业：设计说明，工程数量表，挡墙总平面布置图，挡墙分平面布置图，挡墙立面布置图，挡墙地质横断面，桩板挡墙一般构造图，悬臂式挡墙一般构造图，悬臂式挡墙钢筋构造图，高边坡平面布置图，花格植草护坡大样图等等。
