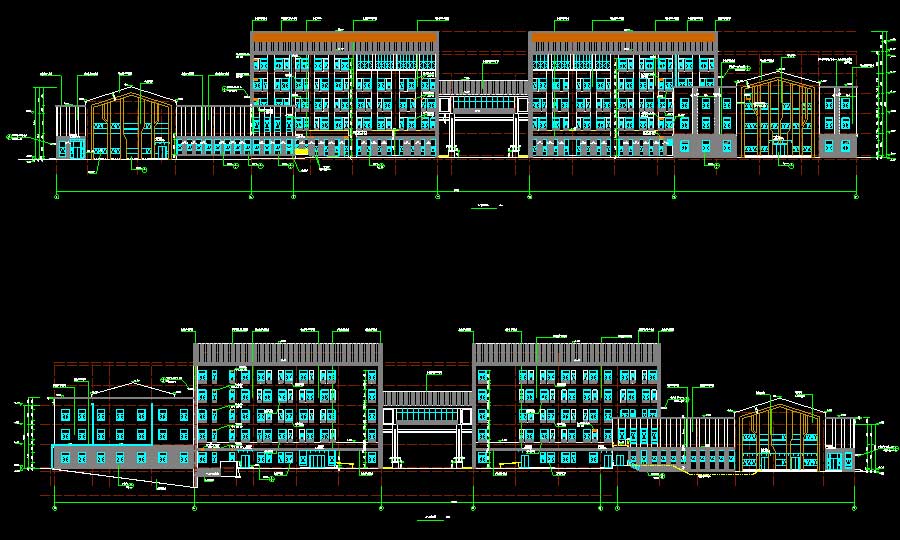

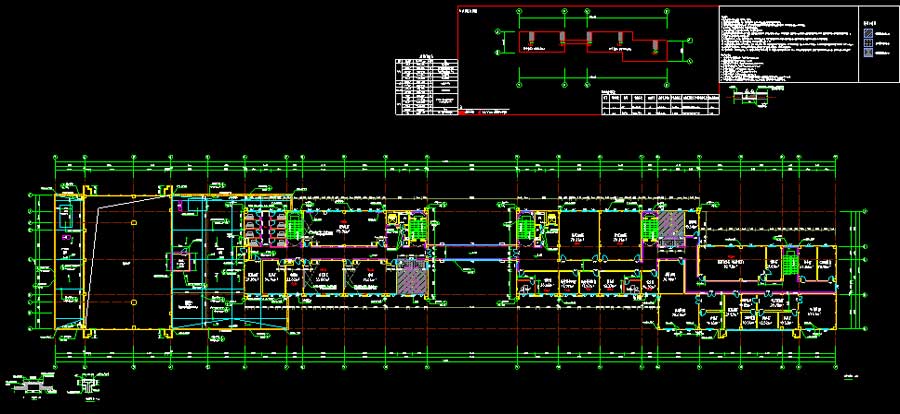

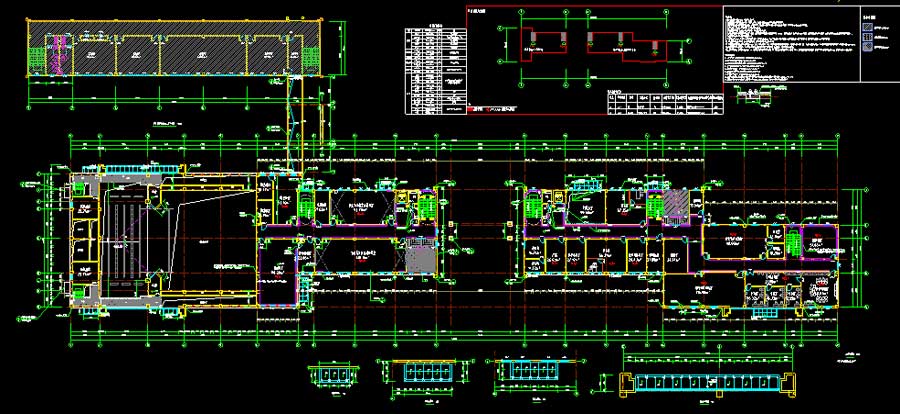

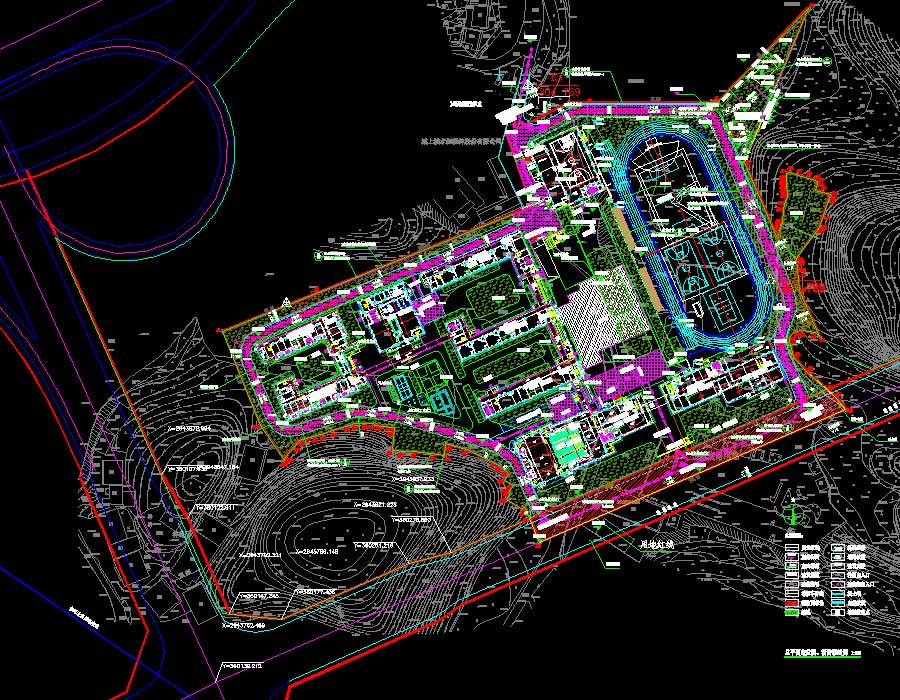

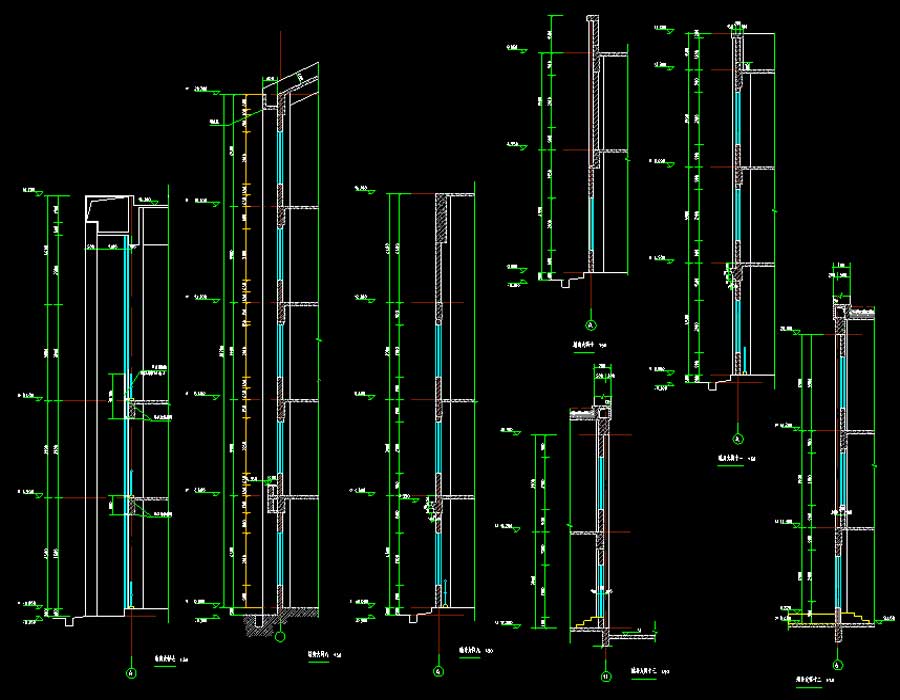

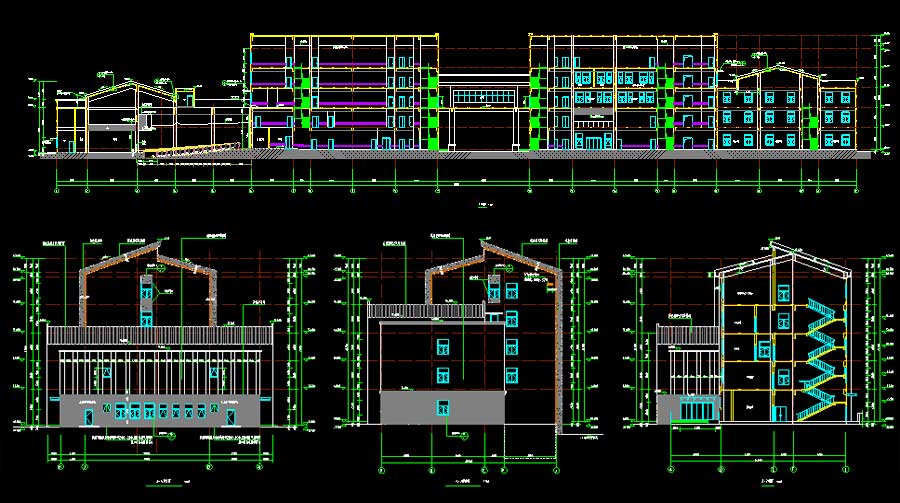

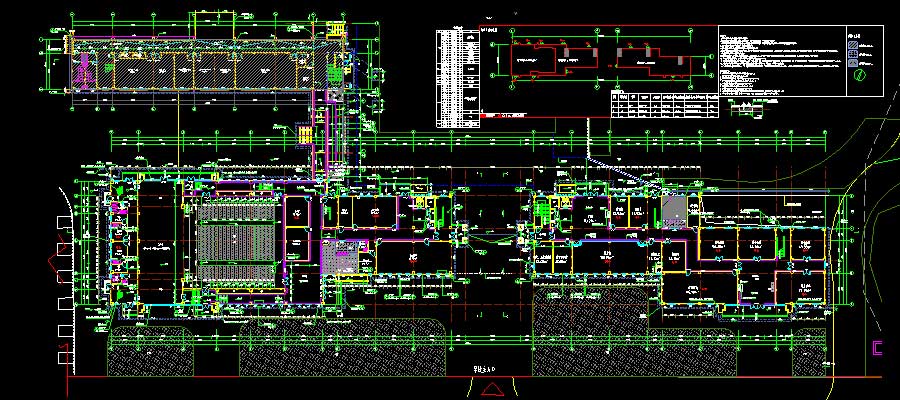

说明：该项目为某盲聋哑学校新校建设项目建筑、结构、给排水、电气、采暖通风施工图（教学楼、实训楼无建筑说明），项目包括行政办公用房，教学楼、实训楼，食堂，1、2号宿舍楼，风雨操场及地下室。抗震设防烈度为6度，主要结构形式为框架结构。其中，风雨操场建筑高度为11.65米，地上层数1层，总建筑面积为1183.88平方米；食堂建筑高度为12.6米，地上层数2层，总建筑面积为1731.16平方米；行政办公用房、1、2号宿舍楼地上层数均为5层，建筑高度分别为22.6、19.8、19.8米，建筑面积分别为9446.46、3102.2、3101.7平方米；地下室为地下1层，建筑面积为6048平方米。图纸内容含：建筑：建筑说明，总平面定位图，消防流线图，堡坎及道路定位图，管道综合图，平立剖面图，卫生间大样，片墙大样、节点大样，连廊大样，门窗大样，楼梯间大样，墙身大样，屋面节点大样，立面造型大样，一层平面提示盲道示意图；结构：结构说明，基础平面布置图，基础说明，连廊基础布置图，柱平面布置图，梁配筋平面图，板配筋平面图，楼梯结构布置图，片墙结构布置图，楼梯结构布置图；给排水：给排水说明，给水、消防水总平面图，排水总平面图，平面图，喷淋平面图，消火栓系统原理图，给排水系统原理图，自动喷水灭火系统原理图，卫生间大样图；电气：电气说明，消防应急照明和疏散指示系统设计说明，电气抗震设计说明，火灾自动报警及消防联动设计说明，强电总平面布置图，弱电总平图，路灯手孔井大样图，供电、消防电缆标志牌及电缆标志桩，2、4、6孔排管敷设图，室外道路路灯总平面布置图，火灾自动报警及消防联动系统图，防火门监控系统图，配电系统图，动力平面图，火灾自动报警及消防联动平面图，应急照明平面图，基础接地平面图，屋顶防雷平面图，照明平面图；暖通：暖通说明，绿色建筑设计说明专篇，空调风系统平面图，空调水系统平面图，消防平面图，报告厅空调系统剖面图，报告厅排烟系统剖面图，空调水系统原理图，空调水系统示意图，设备大样图等等。
