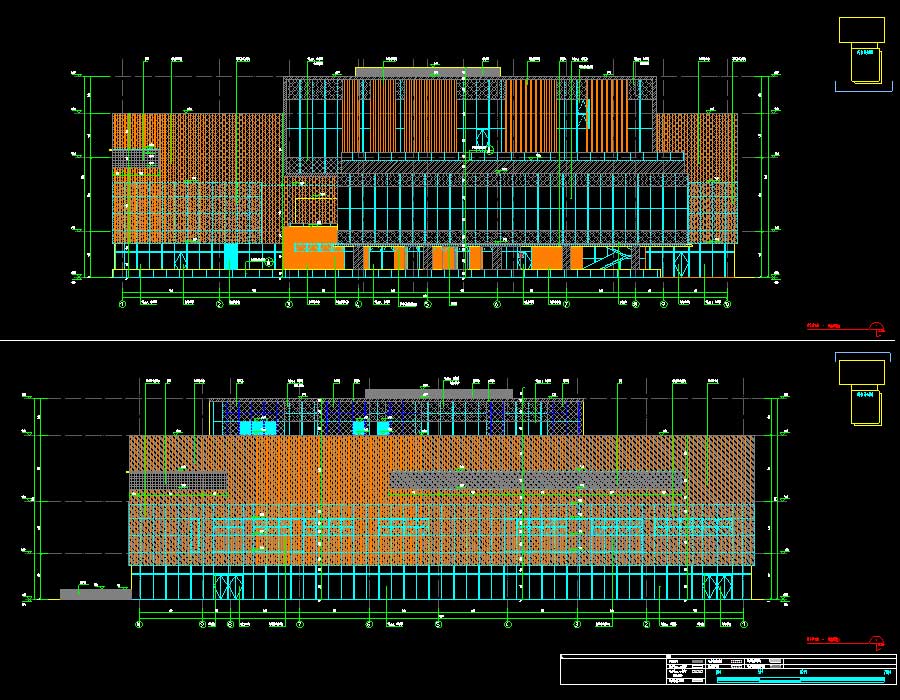

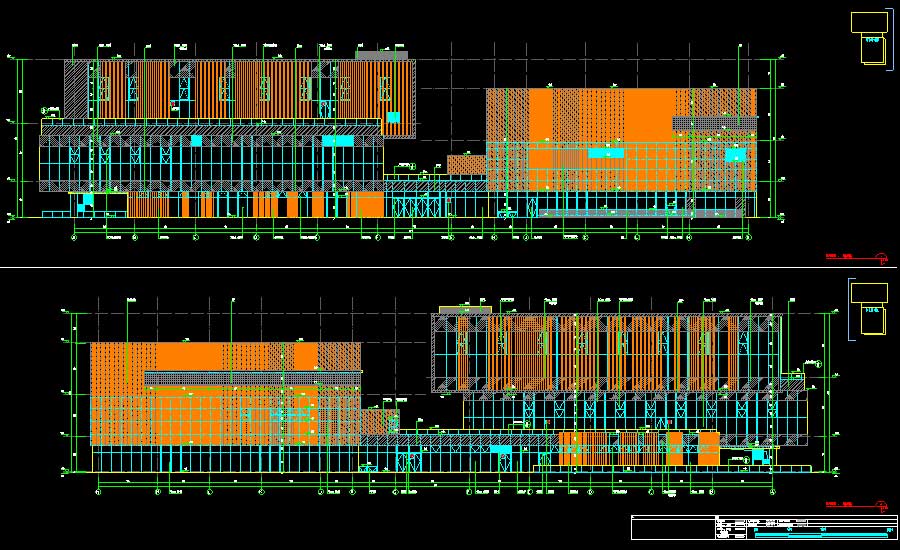

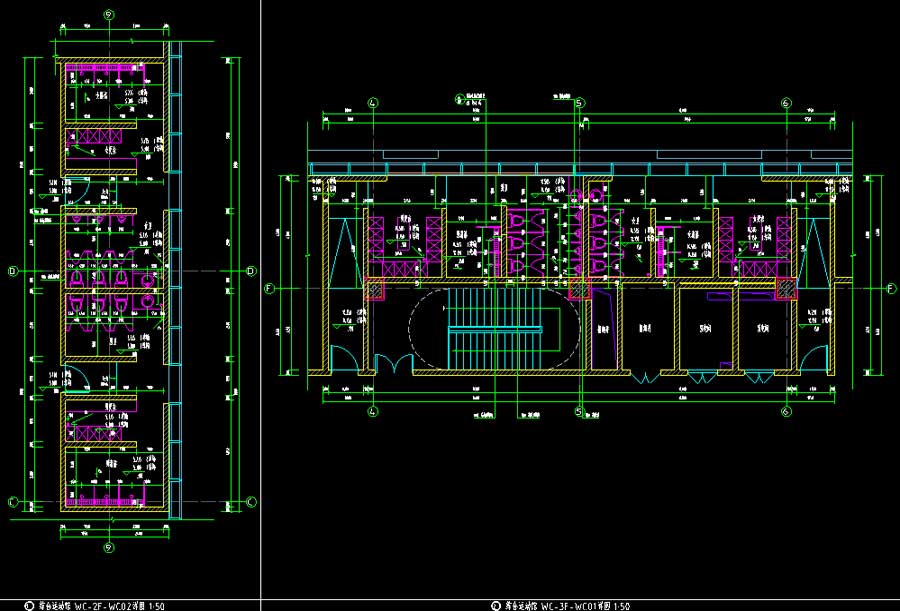

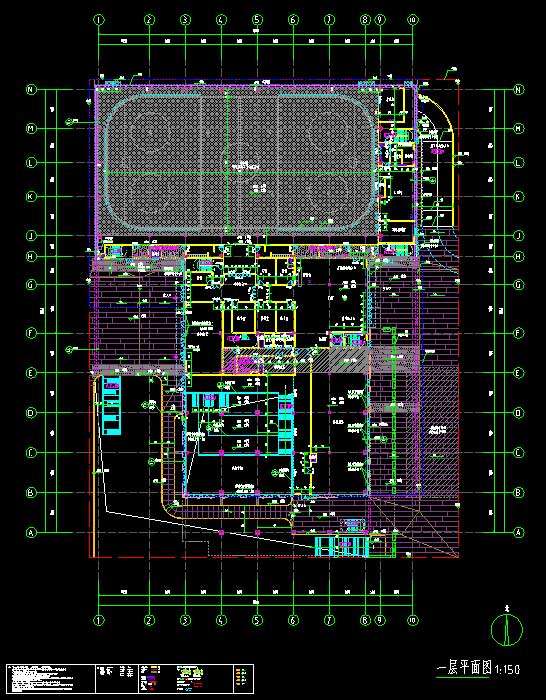

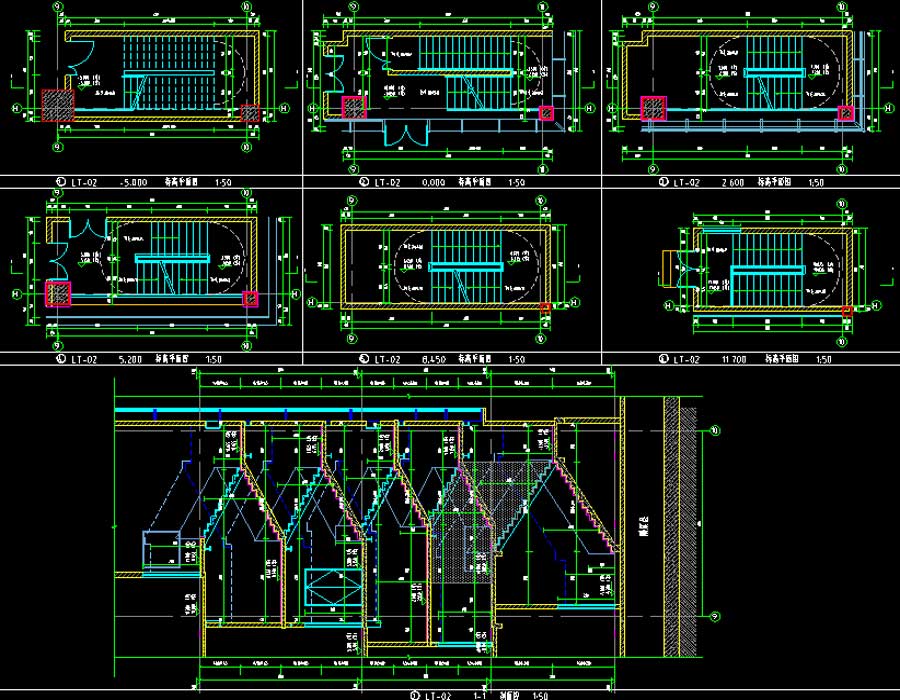

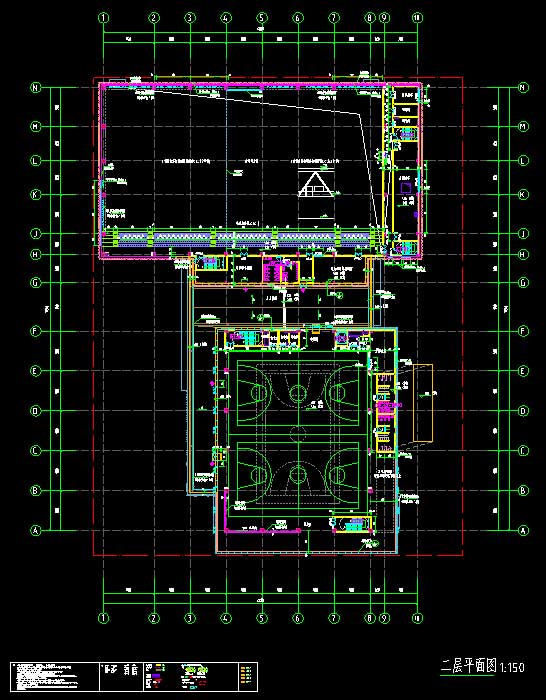

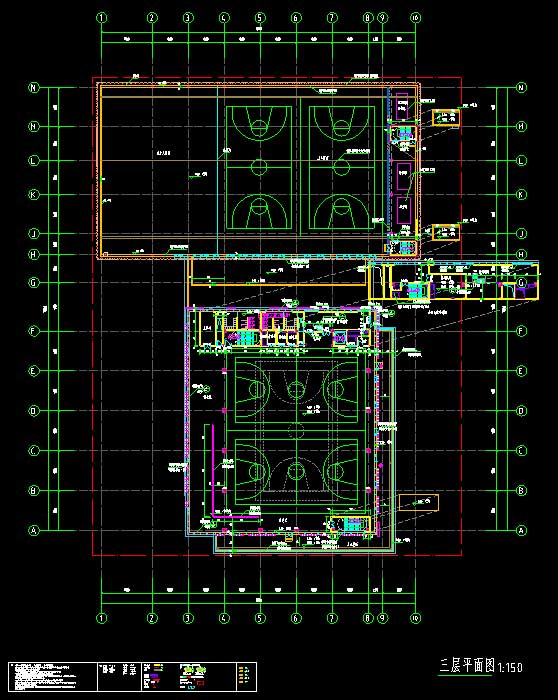

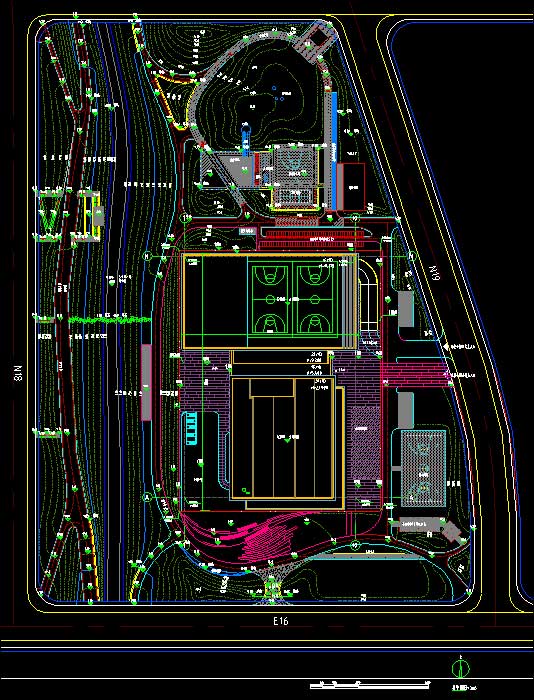

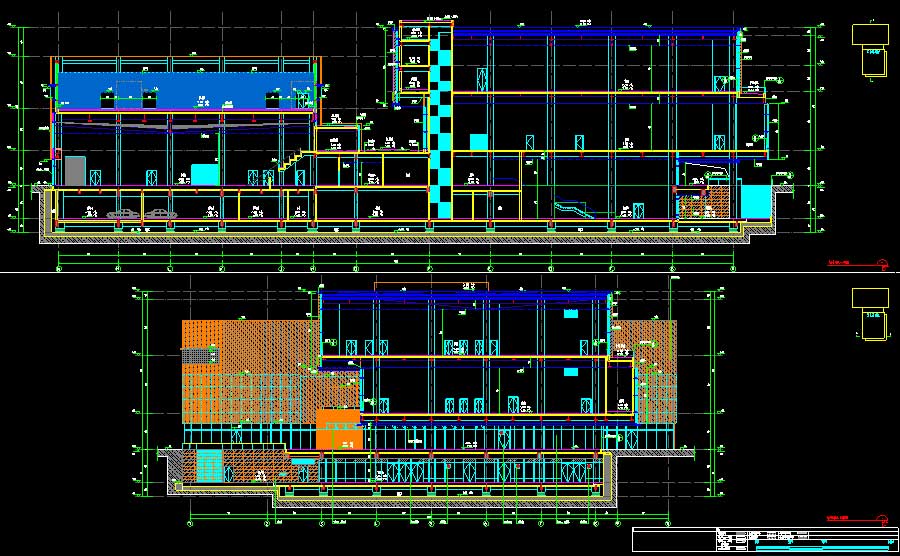

说明：该项目为某低层综合运动馆建筑、结构、给排水、电气、采暖通风、景观、幕墙施工图，抗震设防烈度为9度，主要结构形式为钢结构加钢筋混凝土框架结构，建筑高度为23.99米(局部消防水箱间25.09m)，地上层数3层，地下层数为1层，总建筑面积为18111.12平方米，基地面积为9376.48平方米。图纸内容含：建筑：建筑说明，绿建专篇，平面图，立面图，剖面图，防火分区平面图，坡道详图，楼电梯详图，卫生间详图，口部详图，节点详图；结构：结构说明，隔震设计与施工安装说明，粘滞阻尼器设计与施工安装说明，双阶屈服复合型支撑消能器设计说明，隔震支座上、下柱墩平面布置图，隔震支座平面布置图，基础平面布置图，锚杆详图，挡土墙结构平面布置图及详图，结构平面布置图，梁平法施工图，竖向构件结构平面图，楼梯详图，防护密闭门门框墙配筋及竖井大样，密闭门门框墙配筋及墙体配筋，坡道详图，梁、板平面布置图，柱布置图，楼面TMD布置图，应力变形测点布置图，屋盖应力变形及振动测点布置图，冰球馆剖面详图，钢骨柱脚节点图，组合楼板相关节点；给排水：给排水说明，给排水总平面图，气体灭火系统工艺原理图，消防平面图，消防系统展开图，消防泵房放大图，屋顶消防水箱间放大图，给水、排水系统原理图，直饮水系统工艺原理图，雨水回用系统工艺原理图，卫生间详图；电气：电气说明，弱电总平面图，弱电平面图，火灾自动报警及联动控制系统图，防火门监控系统图，公共广播及消防应急广播系统图，消防平面图，防火门及广播平面图平面图，照明平面图，应急照明平面图，照明配电系统图，消防应急照明与疏散指示系统图，综合布线系统图，安全防范系统图，信息发布系统图，会议系统停车场管理系统图，建筑设备监控系统图，大屏幕显示系统图，体育馆扩声系统图，电梯五方通话系统图，电力平面图，屋顶防雷平面图，竖向配电干线示意图，电气火灾监控系统图，消防设备电源监控系统图，电力配电系统图，能耗管理系统图，能耗监测系统示意图，基础接地平面图；暖通：暖通说明，热力管线总平面图，通风预埋管孔平面图，通风平面图，供暖系统平面图，防排烟系统平面图，空调通风平面图；景观：景观说明，平面图，地面层铺装平面图，种植平面图，通用做法图，树穴、不锈钢花坛做法图；幕墙：幕墙说明，平面图，立面图，剖面图，埋件图等等。
