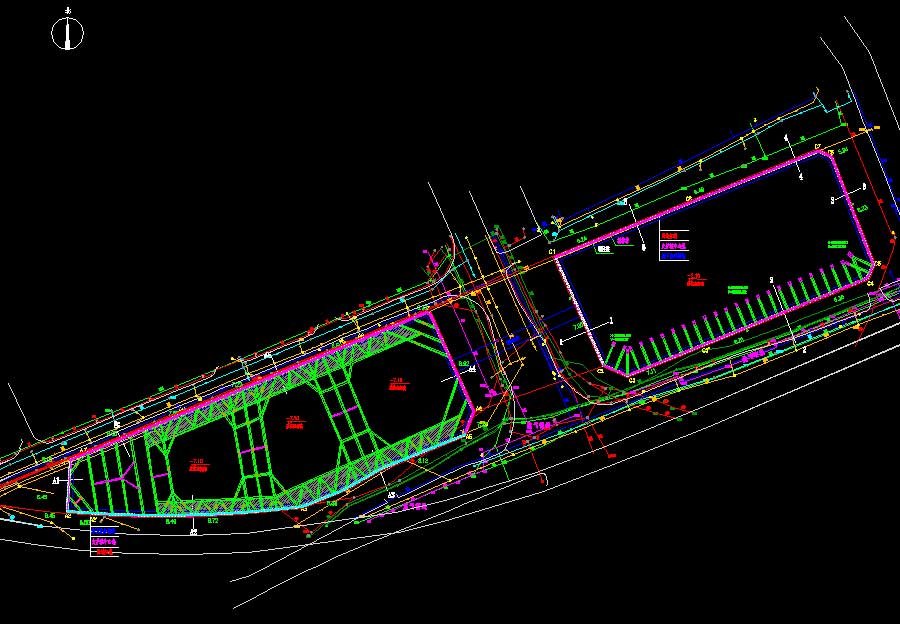

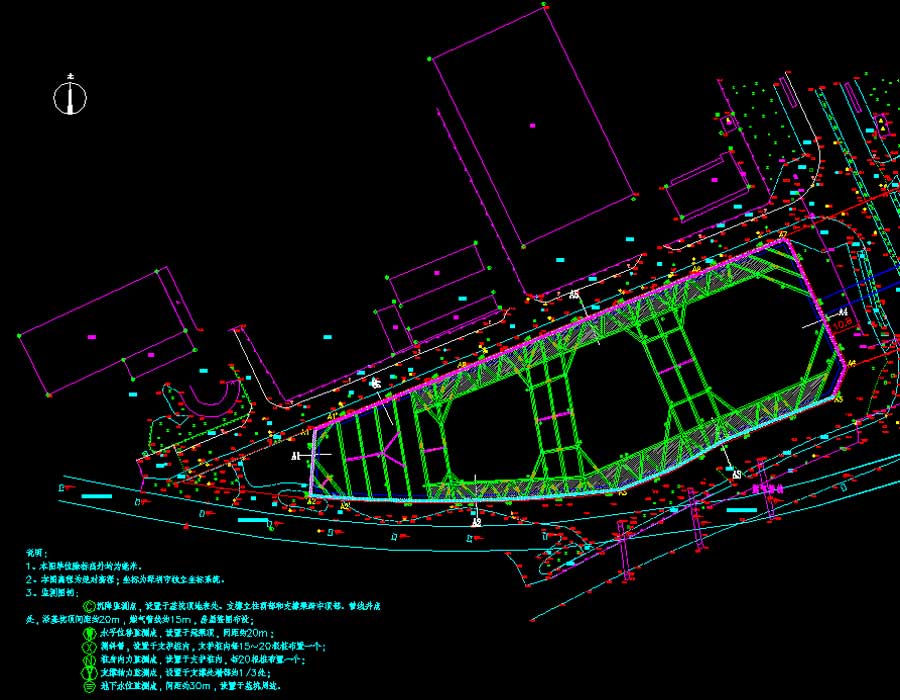

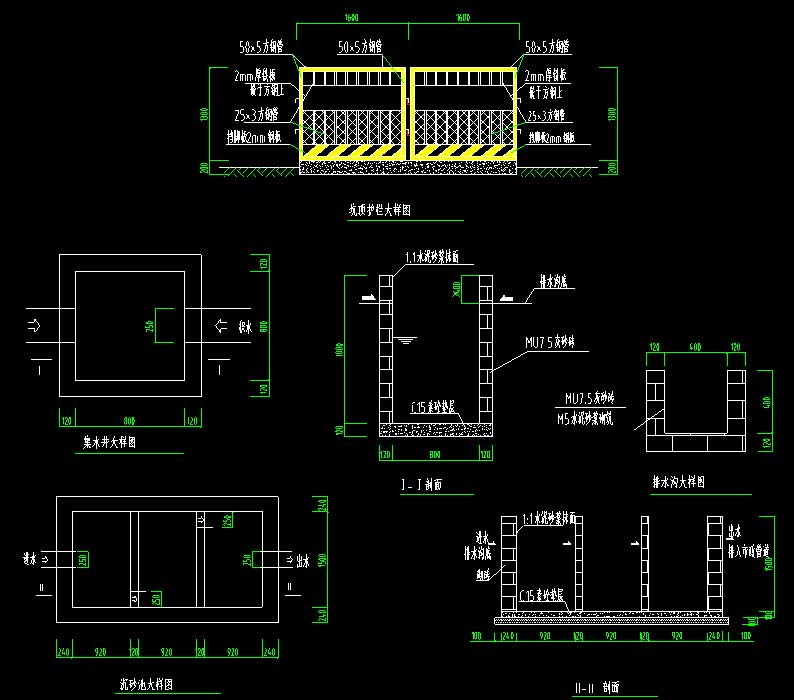

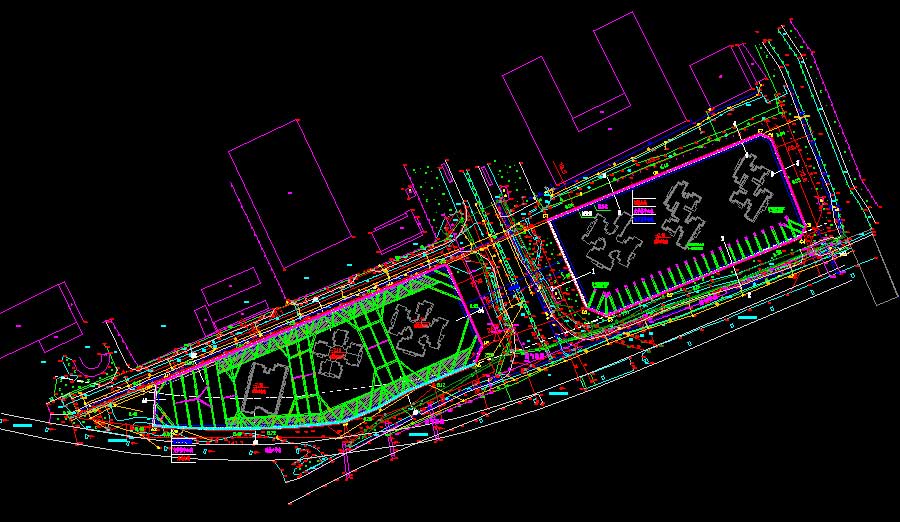

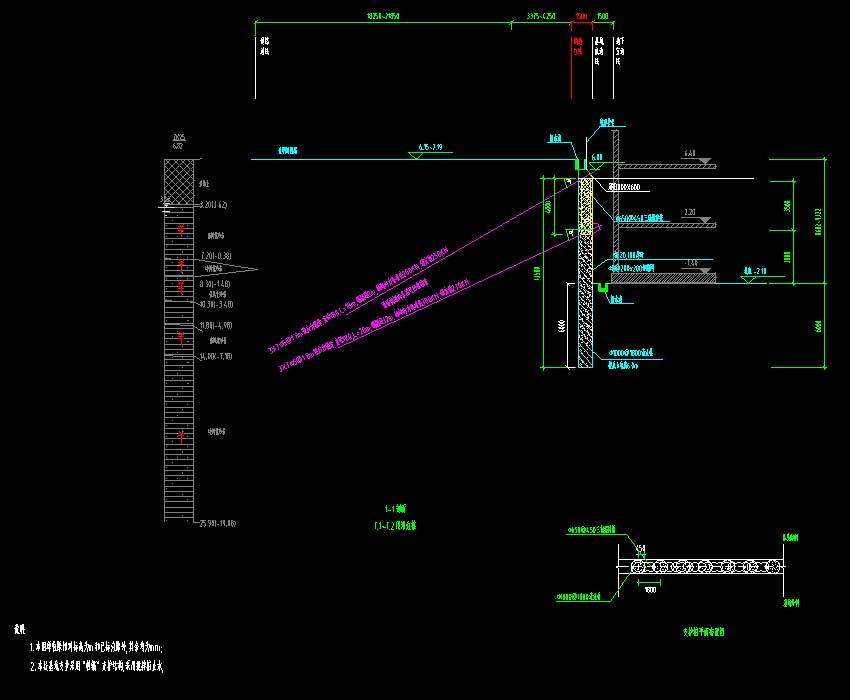

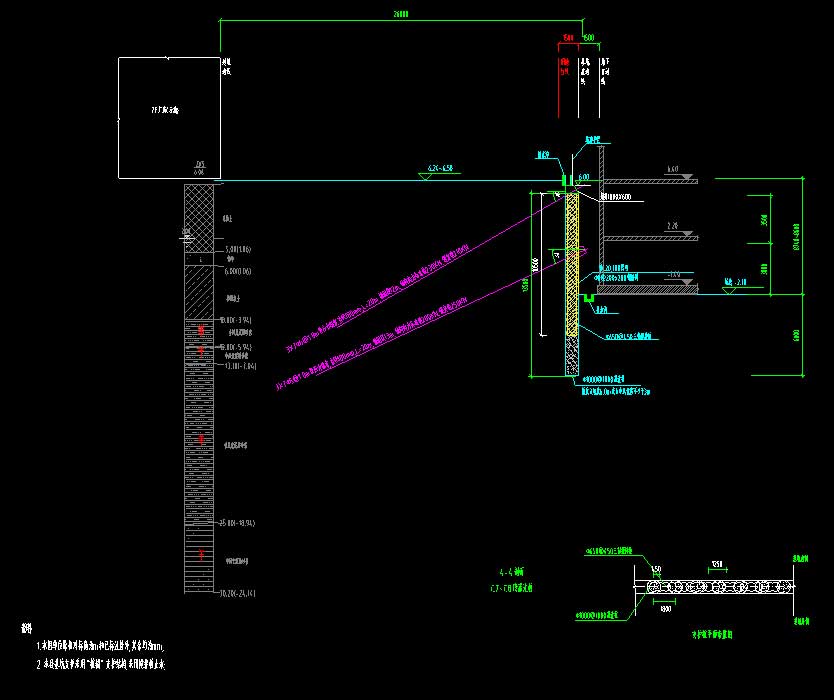

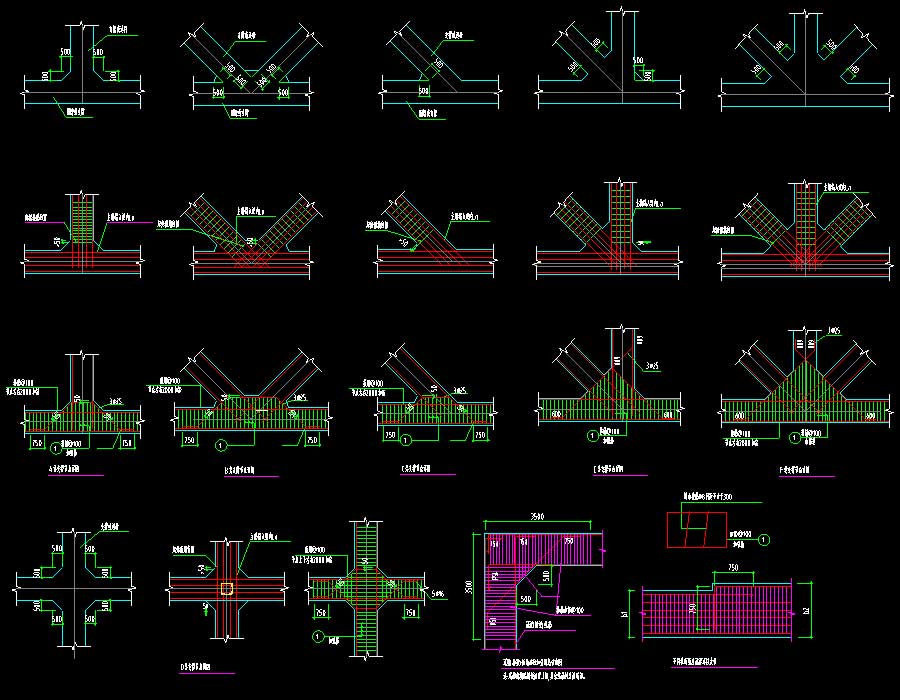

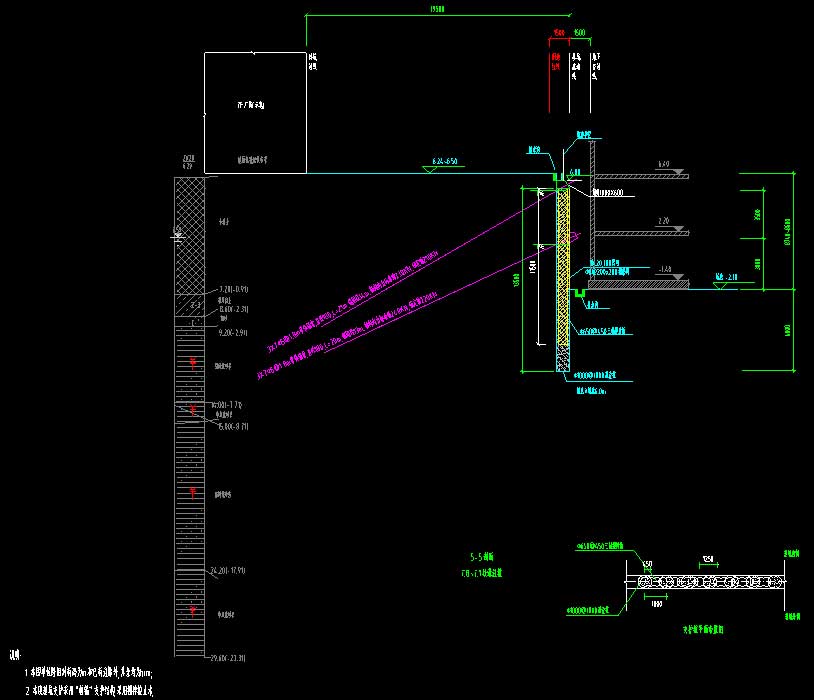

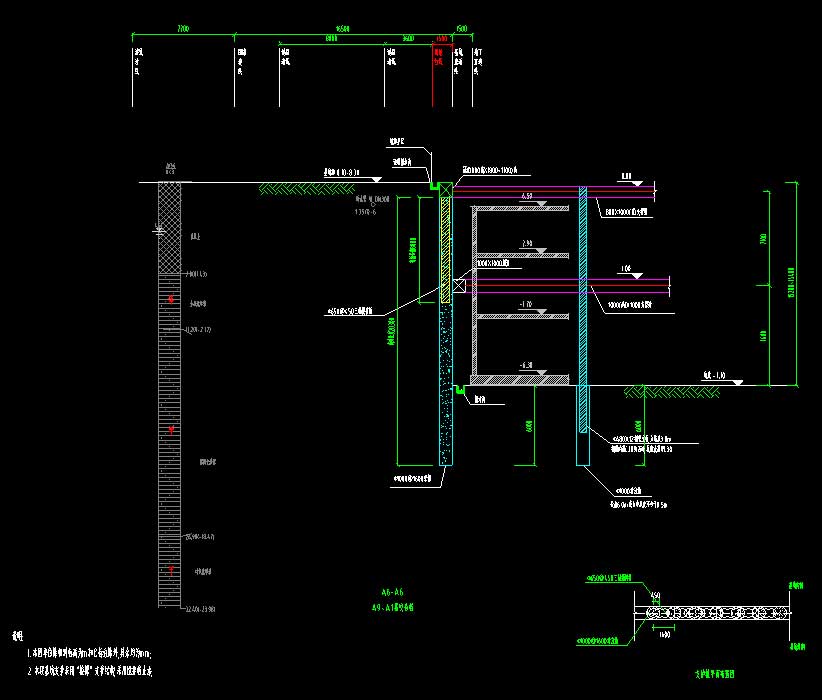

说明: 该项目为某项目基坑支护工程施工图(含计算书),场地现状为绿地,现状标高6.3~9.5m,拟开挖基坑深度约8.74~16.80m,基坑周长约978m,开挖面积约2.3万m2。基坑支护设计采用桩撑和桩锚支护形式。本设计采用咬合桩加搅拌桩止水帷幕,基坑开挖时,坑顶设排水明沟对地面水进行外排,基坑施工完毕后,在坑底设排水明沟,并在基坑拐角处设集水井,排除的地下水在排入市政管网前经三级沉淀池沉淀。图纸内容含:设计说明,周边环境图,管线图,支护平面布置图,内支撑平面布置图,坐标定位图,坐标定位图,平面监测布置图,地铁监测布置图,典型剖面图,剖面图,大样图,拆撑工况图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2021
