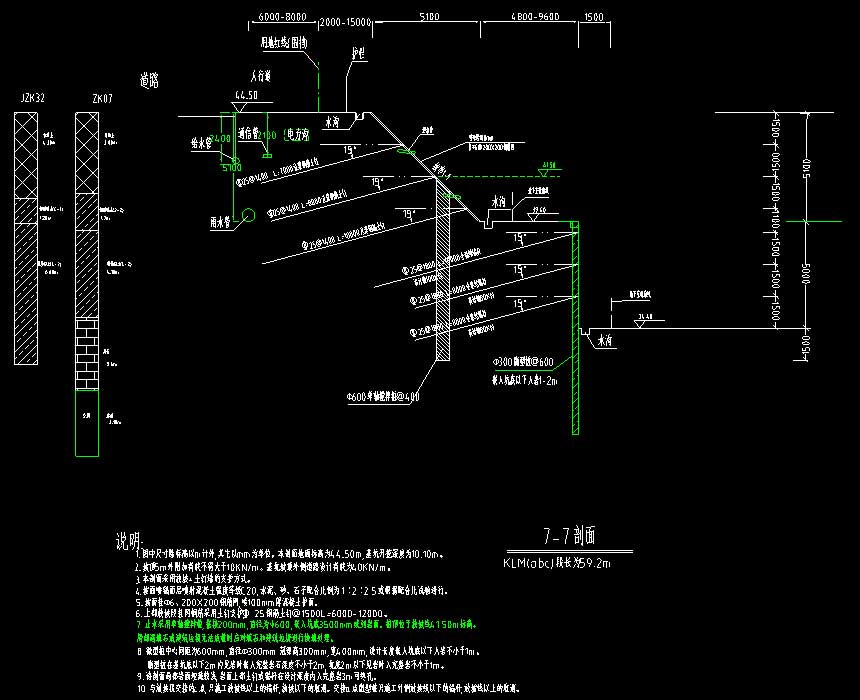

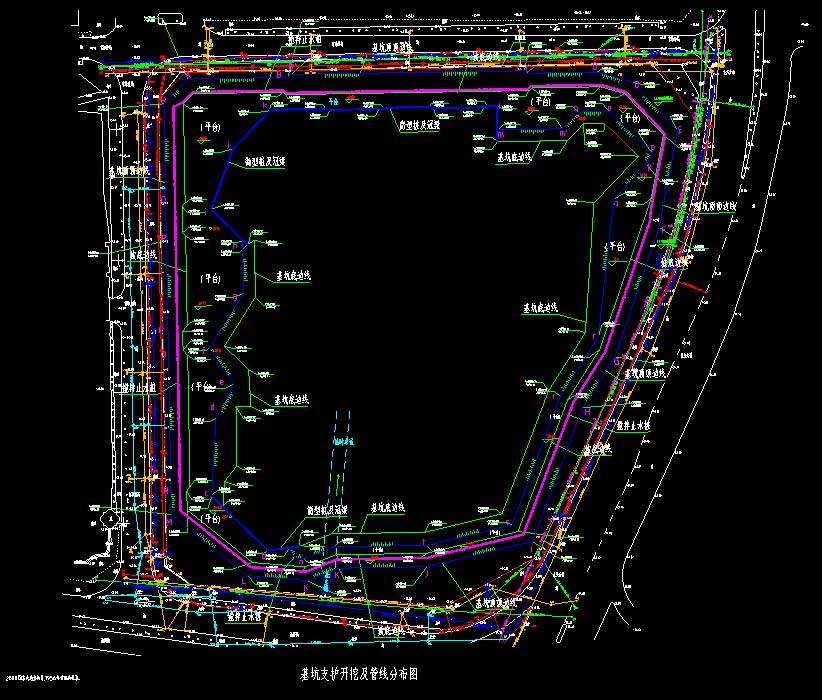

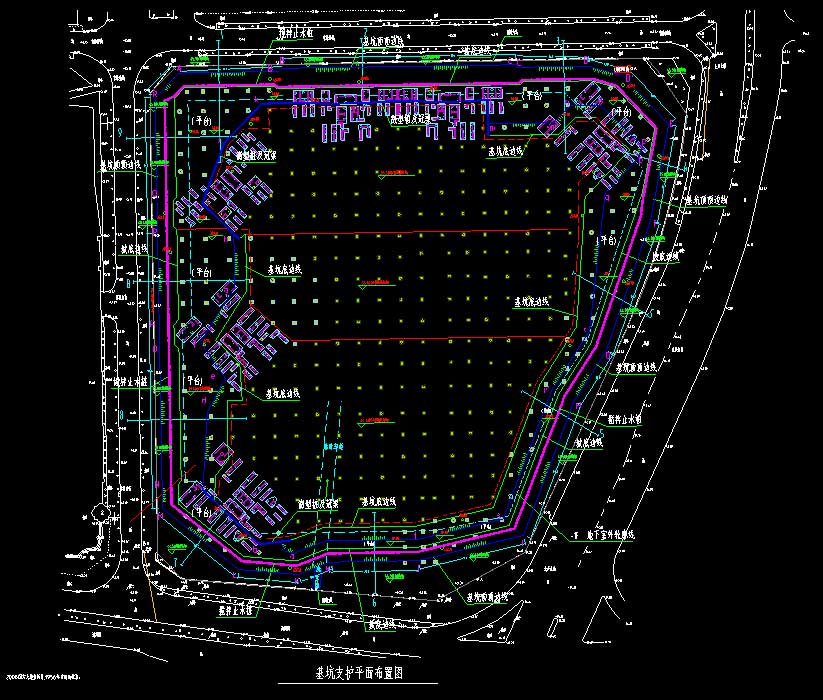

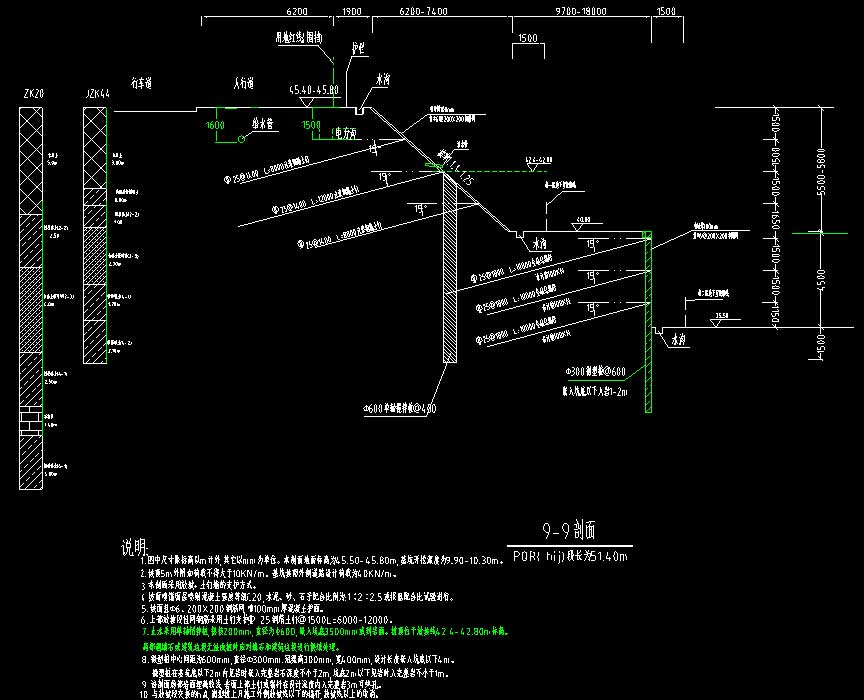

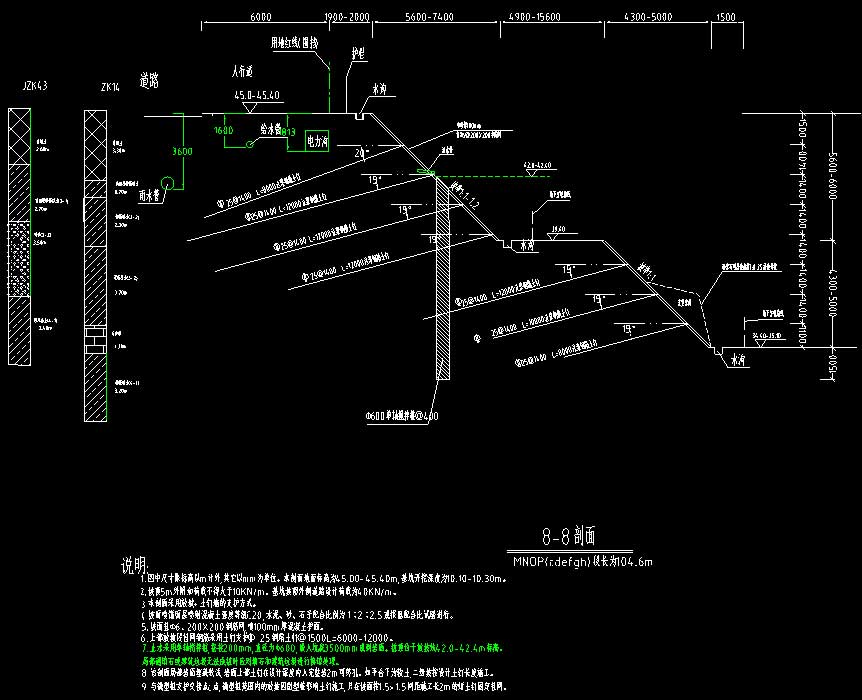

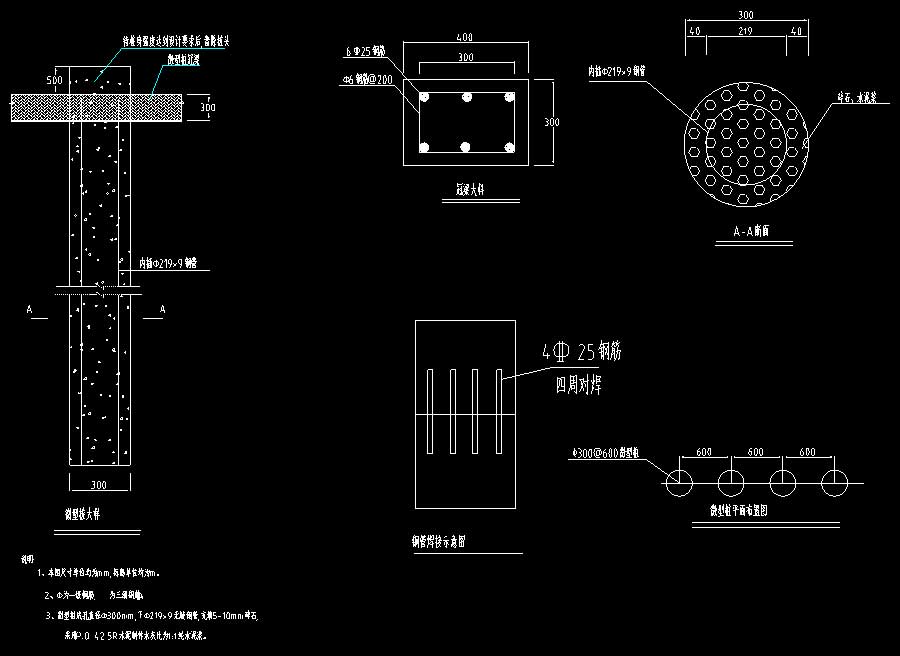

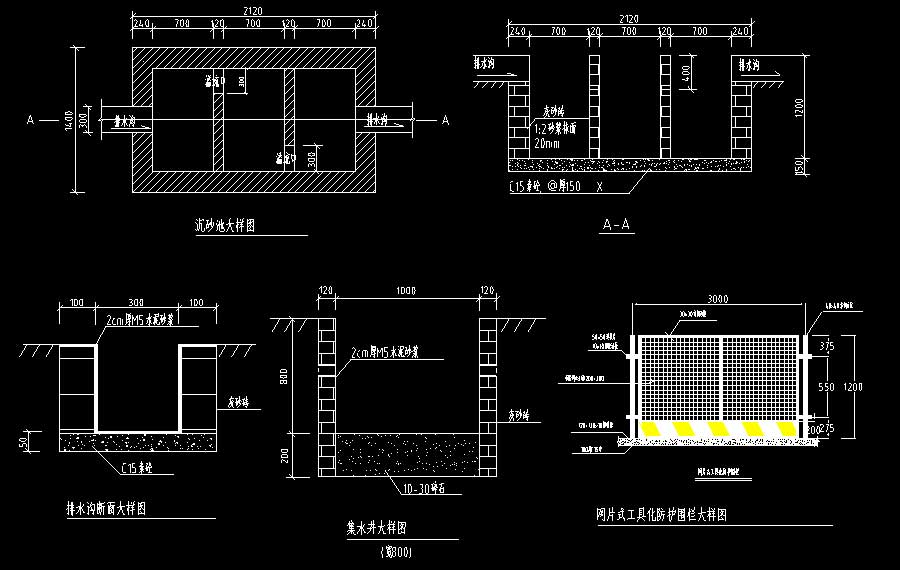

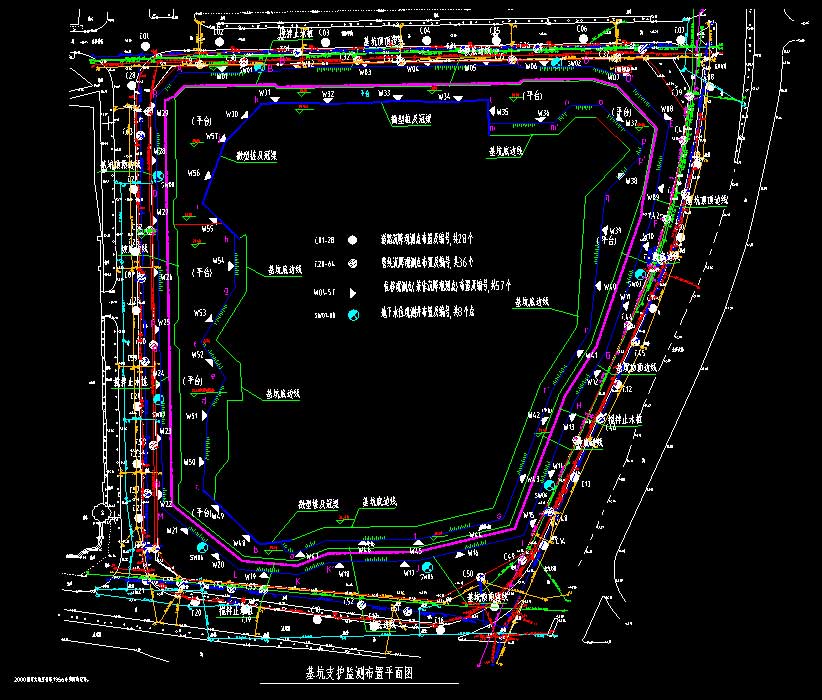

说明:该项目为某地基坑支护工程施工图,场地较平整,场地及四周地面标高在44.5~45.85m之间,地下室地板及垫层厚约为50cm,负二层基坑底标高为34.40m-35.50m,负一层基坑底标高为39.40m-40.0m,基坑开挖深度9.40~10.60m,支护周长679.10m,面积约30862 m2。本基坑设计考虑至地下室底板垫层底,不再单独考虑承台局部加深,基坑坡底线为地下室外墙边线退1500mm作为工作面。图纸内容含:设计说明,基坑支护平面布置图,基坑支护监测布置平面图,基坑开挖及管线分布图,剖面图,土钉大样图,锚管大样图,微型桩大样图,锚杆大样图,沉淀池、集水坑大样图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2021
