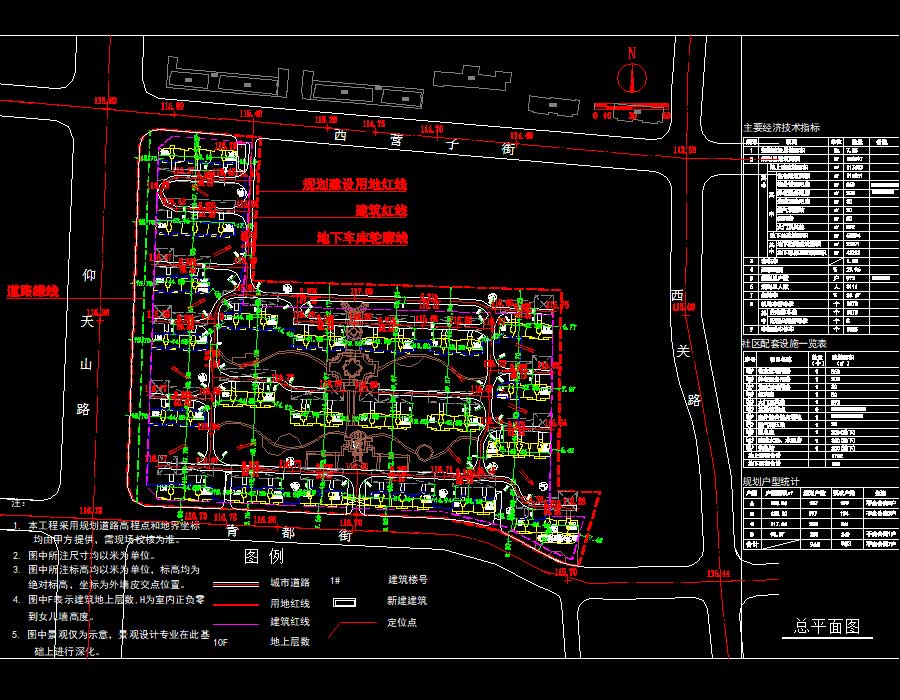

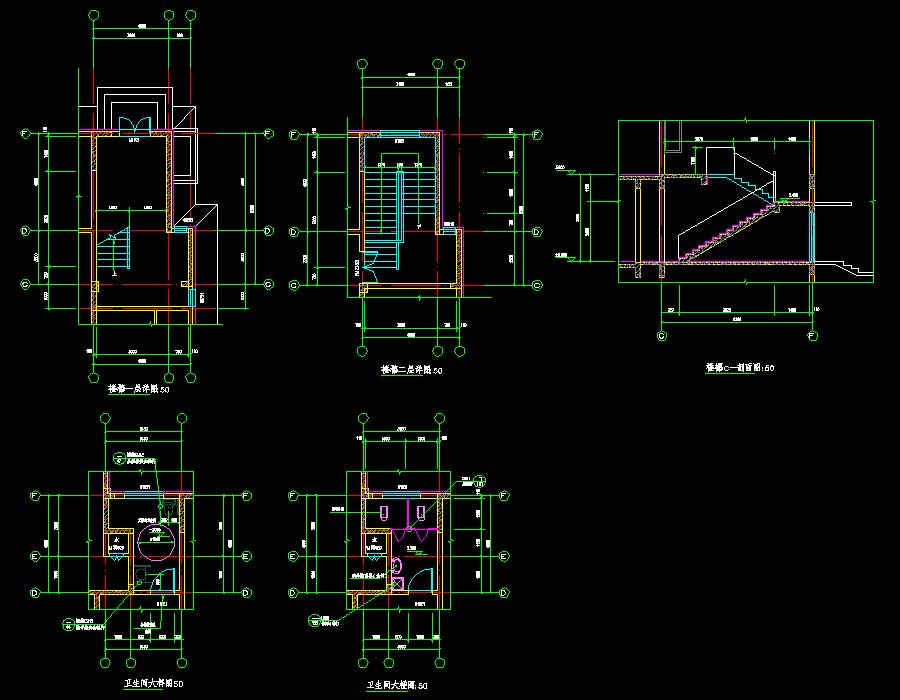

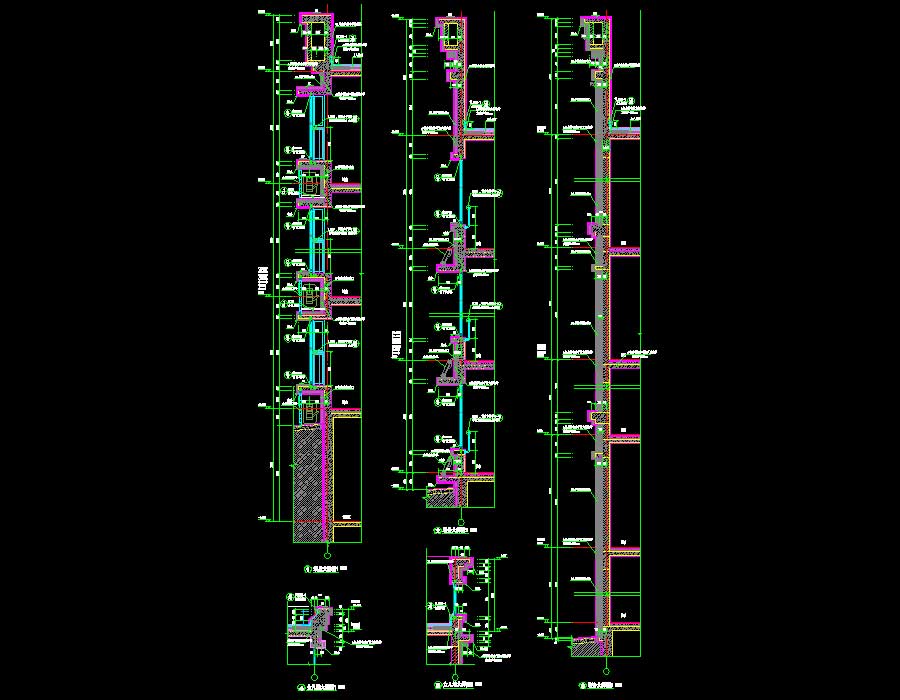

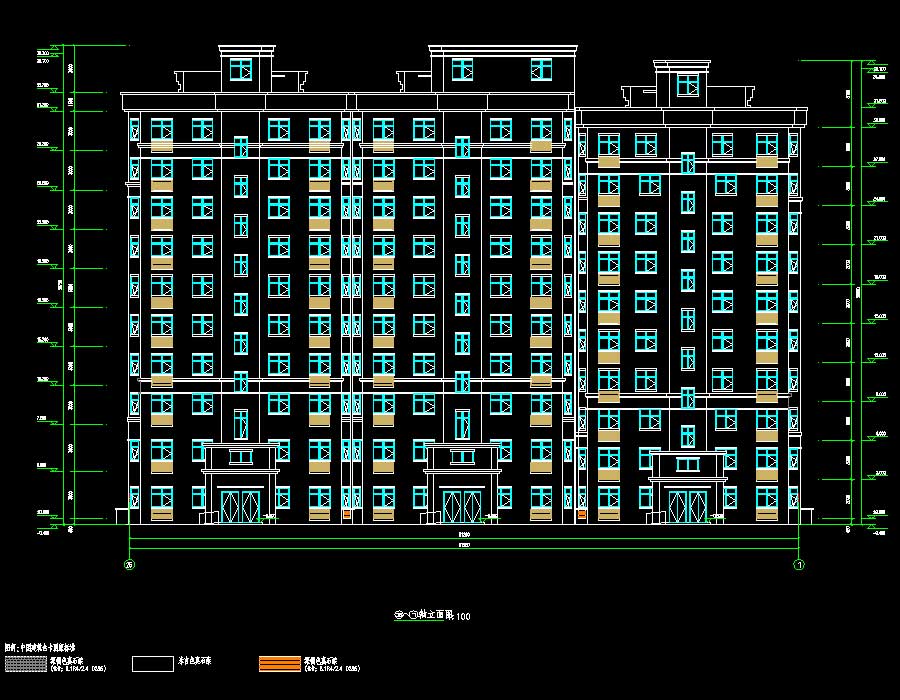

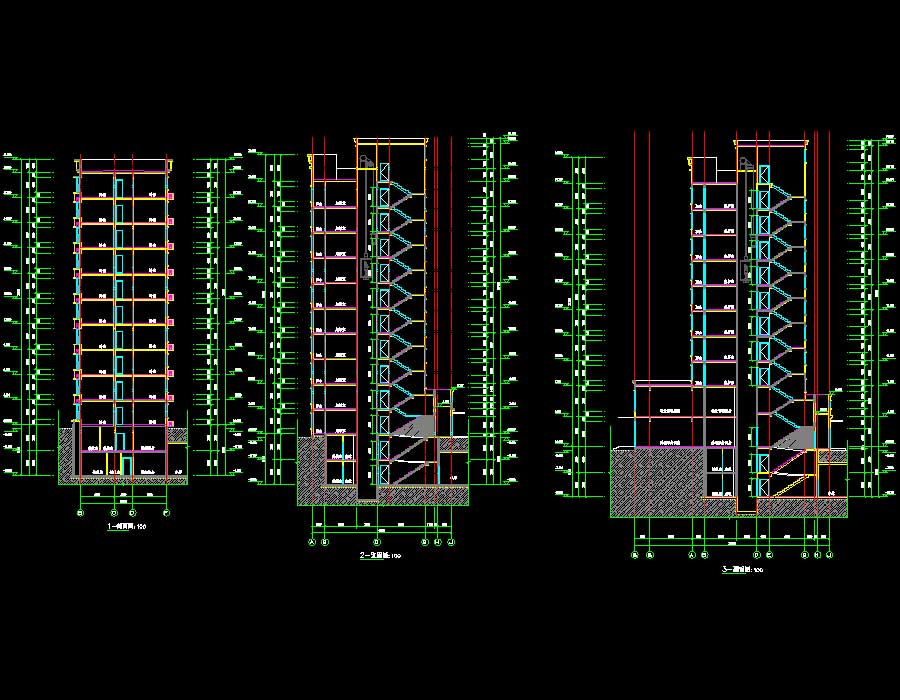

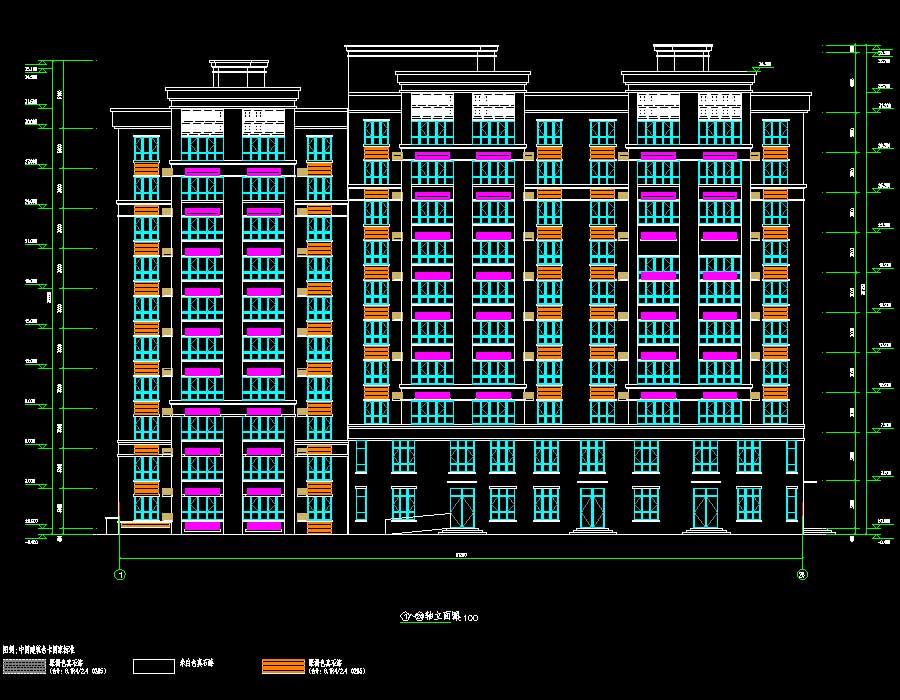

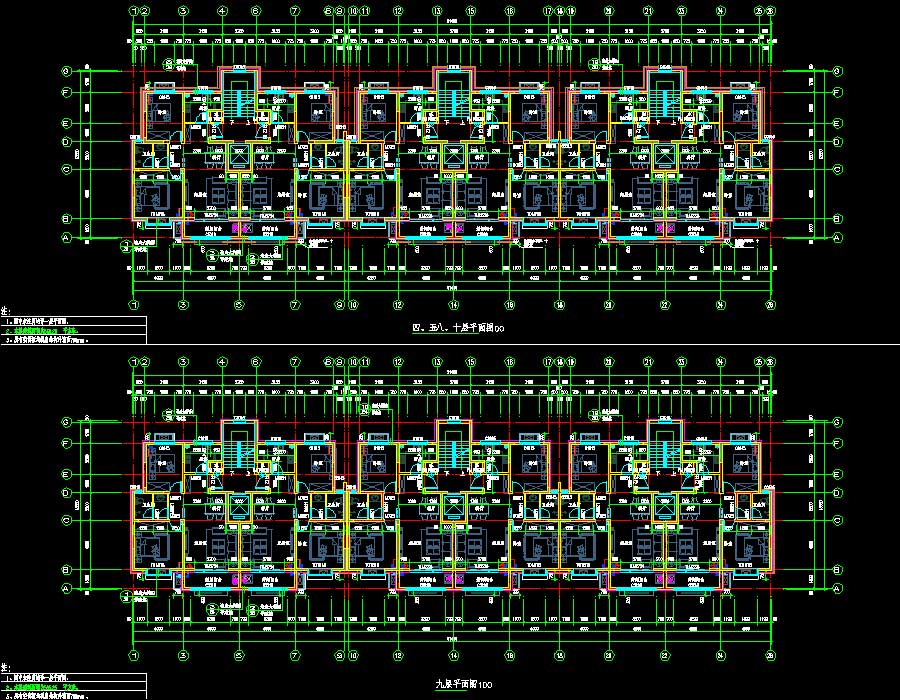

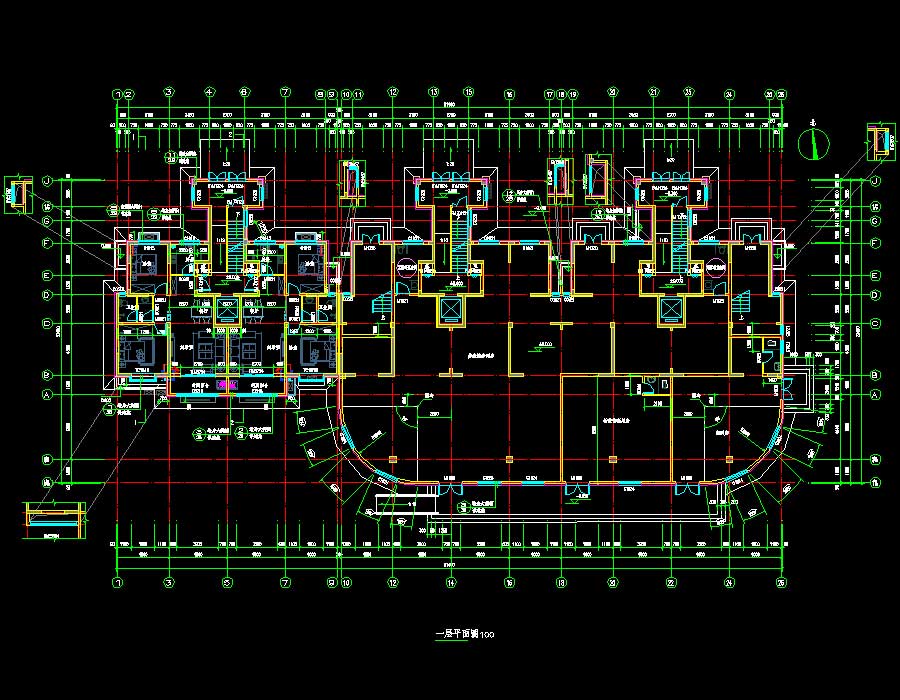

说明：该工程为某棚户区设计项目全专业施工图，总建筑面积183197平方米，包括1~22#楼，地上10层，地下2层，地下车库，地下1层，地上一层，主要结构选型：剪力墙结构。建筑面积及高度：1#住宅，7468.05平方米，高31.4米(防火规范),33.15米(城市规划)；3#、4#、6#、7#住宅，建筑面积均为6013.23平方米，30.2米(防火规范),31.95米(城市规划）；5#、11#住宅，建筑面积均为4571.18平方米，30.2米(防火高度),31.95米(规划高度）；9#、10#、12#、13#住宅，建筑面积均为5505.11平方米，30.2米(防火规范),31.95米(城市规划）；15#、16#、18#、19#、20#住宅，建筑面积均为6471.09平方米，30.2米(防火规范),31.95米(城市规划）；2#、8#、14#、17#、21#、22#住宅，建筑面积分别为6864.95、6864.59、6016.6、6469.45、8273.55、8250.32平方米，30.2米(防火规范),31.95米(城市规划）；大门，22.58平方米，3.000米(防火规范),7.700米(城市规划)。图纸内容含：定位规划图、总平面图、竖向规划图、配套设施规划图、管线综合规划图、建筑设计说明、建筑防火设计专篇、居住建筑节能设计专篇、建筑工程做法表、高层住宅建筑太阳能热水系统设计专篇、绿色建筑设计专篇、户型平面布置详图、建筑平面图、轴立面图、剖面图、楼梯大样图、节点大样图、门窗表 门窗大样图、地下车库建筑设计说明、建筑防火设计专篇、建筑工程做法表、一星级绿色建筑(公共建筑)设计专篇、地下车库组合平面图、地下车库顶板平面图、防火分区及疏散示意图、防火单元及疏散示意图、剖面图、坡道大样图、楼梯大样图、节点大样图、施工图结构设计总说明、地下超长混凝土抗裂技术专篇、基础平面布置图、基础大样图、墙柱平法施工图、剪力墙暗柱表、梁平法施工图、楼板配筋图、楼梯平面图、楼梯剖面图、楼梯大样图、节点大样图、地下车库施工图结构设计总说明、危险性较大的分部分项工程设计说明、地下超长混凝土抗裂技术专篇、车库墙柱平法施工图、车库基础平面布置图、基础大样图、墙柱大样图、车库顶板模板图、车库顶梁平法施工图、车库顶板配筋平面图等等及电气、给排水、暖通、人防、景观、室外管网施工图及部分专业计算书等。
