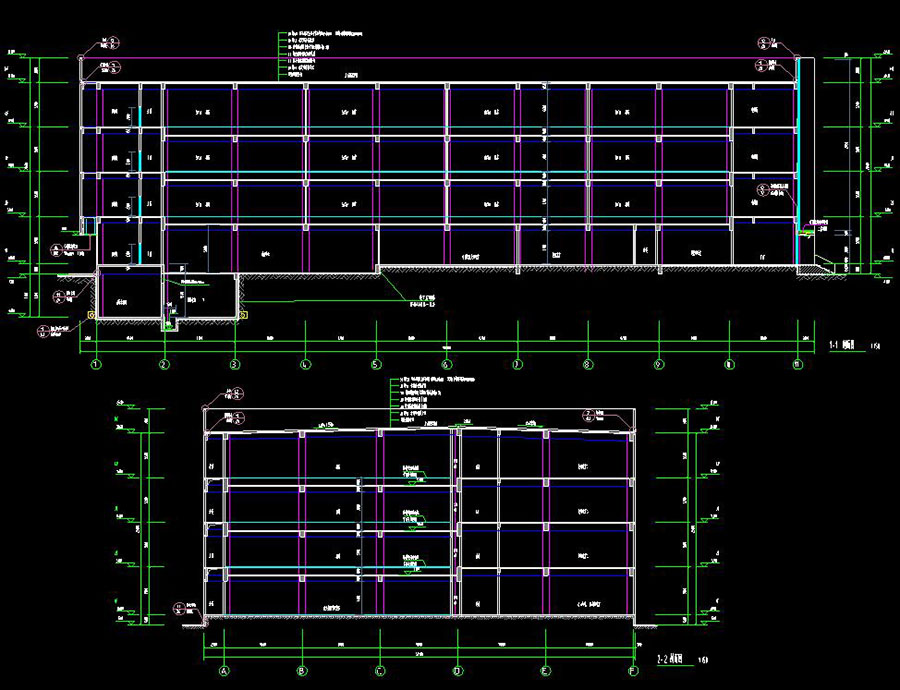

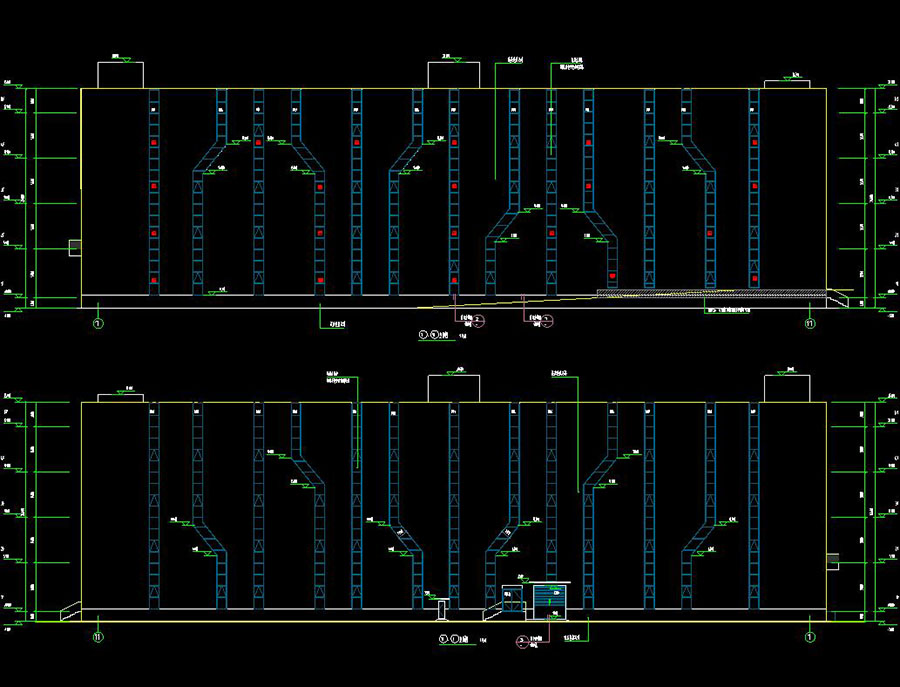

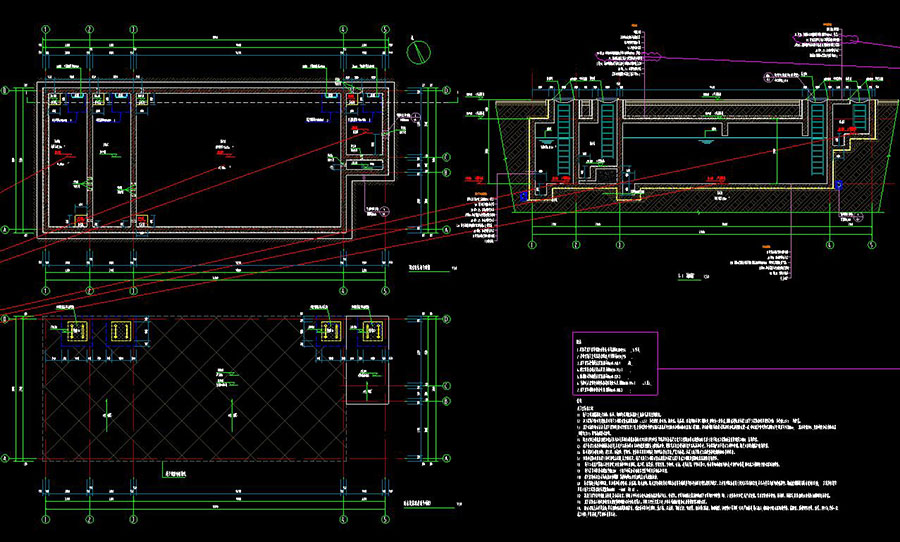

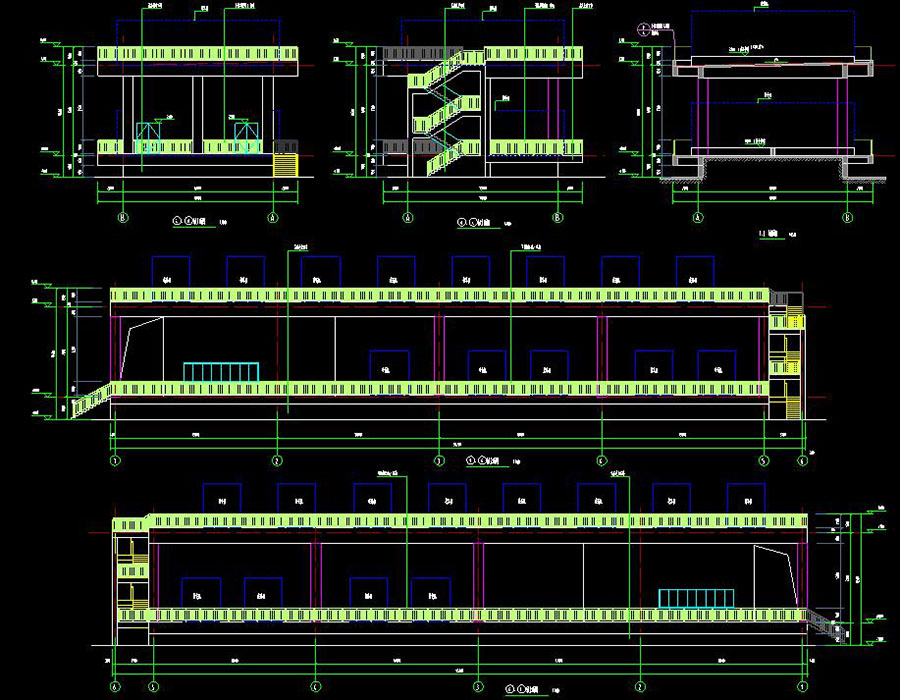

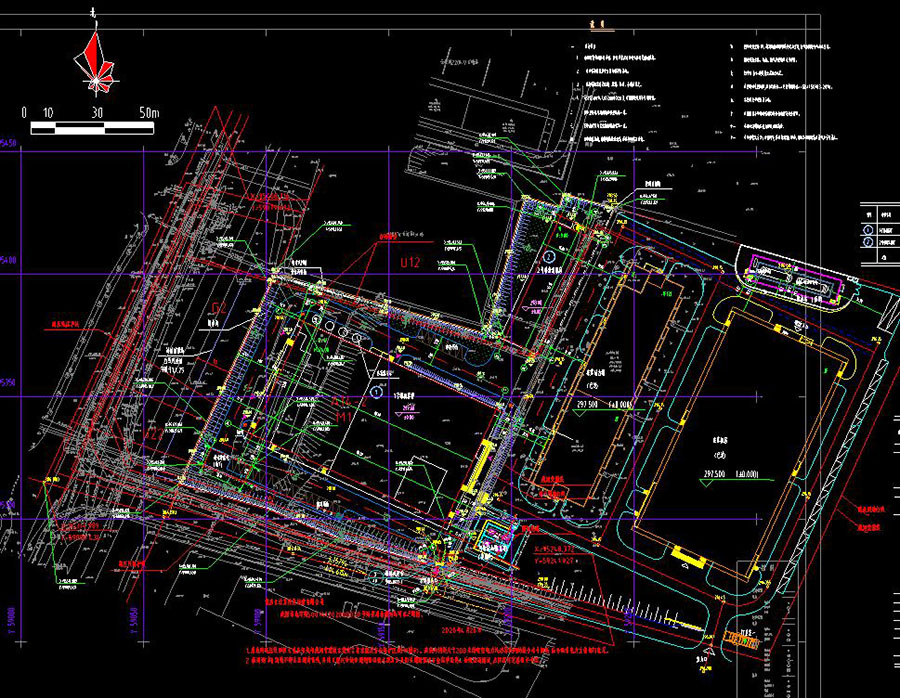

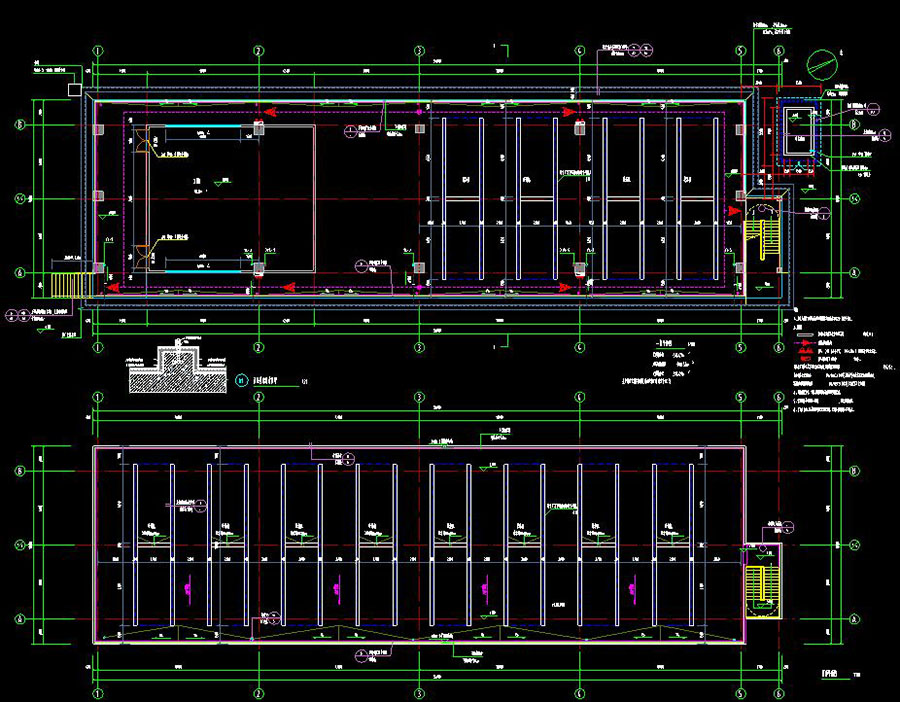

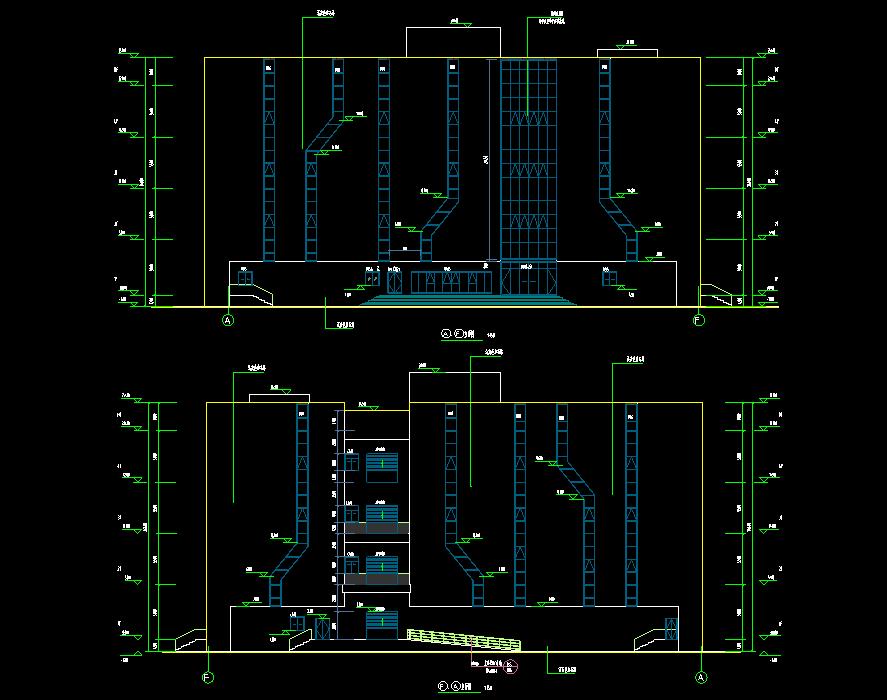

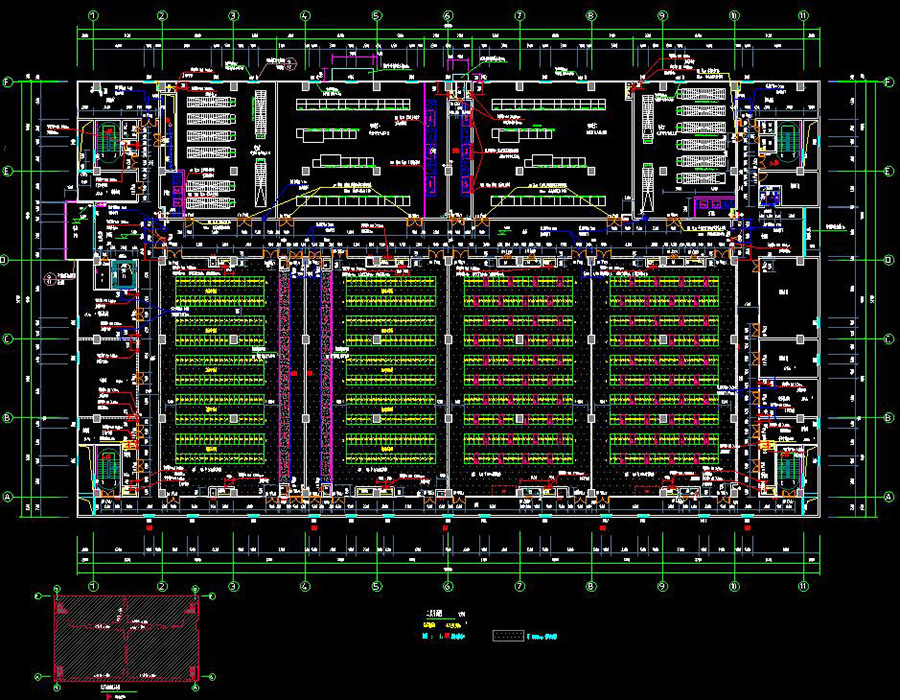

说明：计算数据中心二期项目，1号楼机房楼为多层工业厂房，为电子信息系统数据机房及配套用房，厂房地上4层，地下局部1层，建筑高度27.2m，建筑面积19449.8㎡，2号楼柴发机房为单层厂房，由工具间、集装箱式柴发机组成，厂房地上1层，建筑高度10.5m，建筑面积516.49㎡，混凝土框架结构，抗震设防烈度6度；图纸包含：总平面布置图，道路及竖向布置图，消防总平面布置图，绿化总平面布置图，管网综合布置图，平场土石方图，道路结构图，建筑施工图设计总说明，建筑节能设计说明专篇，保温范围示意图，门窗设计说明，材料及装修一览表，负一层平面图，各层平面图，立剖面图，楼梯大样图，墙身大样图，门窗立面划分示意图，电缆沟平面布置图，节点大样图，通用保温节点构造大样，雨水收集池平面图、剖面图，雨水收集池屋面平面图；结构施工图总说明，基础平面布置图，基础详图，墙柱平面布置图，结构平面布置图，梁板配筋图，楼梯大样图，墙身大样图，立面构件布置示意图，挡墙平面布置图，B1-B5区段支护立面展开图，地质剖面图，挡墙详图，雨水收集池基础图，雨水收集池顶板结构平面布置图，雨水收集池顶板梁、板配筋图；给水排水总平面设计施工说明，室外给排水总平面图，给排水设计图例，设备材料明细表，给水、雨水、污废水、循环冷却水系统原理图，室内消火栓系统原理图，自动喷水灭火系统原理图，负一层水泵房给排水平面图，给排水平面图，屋顶给排水平面图，水泵房设备基础布置大样图，屋顶消防水箱给排水大样图，卫生间给排水大样图，循环冷却水系统一层平面图，循环冷却水系统一层给排水设备基础图，循环冷却水系统屋顶层平面图，循环冷却水系统屋顶层给排水设备基础图，喷淋平面图，外贮压式七氟丙烷气体灭火系统设计说明，气体灭火系统原理图，气体灭火平面图，地板层气体灭火平面图，气体灭火系统详图；暖通设计说明，设备材料明细表，工程施工总说明，暖通专业抗震设计说明，危险性较大的分部分项工程设计说明，通风、防排烟平面图，空调风系统平面图，空调水系统平面图，通风系统原理图，排烟系统原理图，动力站房系统原理图，制冷站房冷冻水系统轴测图，风冷热泵水系统原理图，精密空调水系统原理图，空调设备剖面图，D轴线走道剖面图，蓄冷罐正、俯视图，蓄冷罐基础图，空调末端接管大样等。图纸专业包含：建筑、结构、给排水、暖通、电气、海绵城市、智能化、内装修、BIM等
