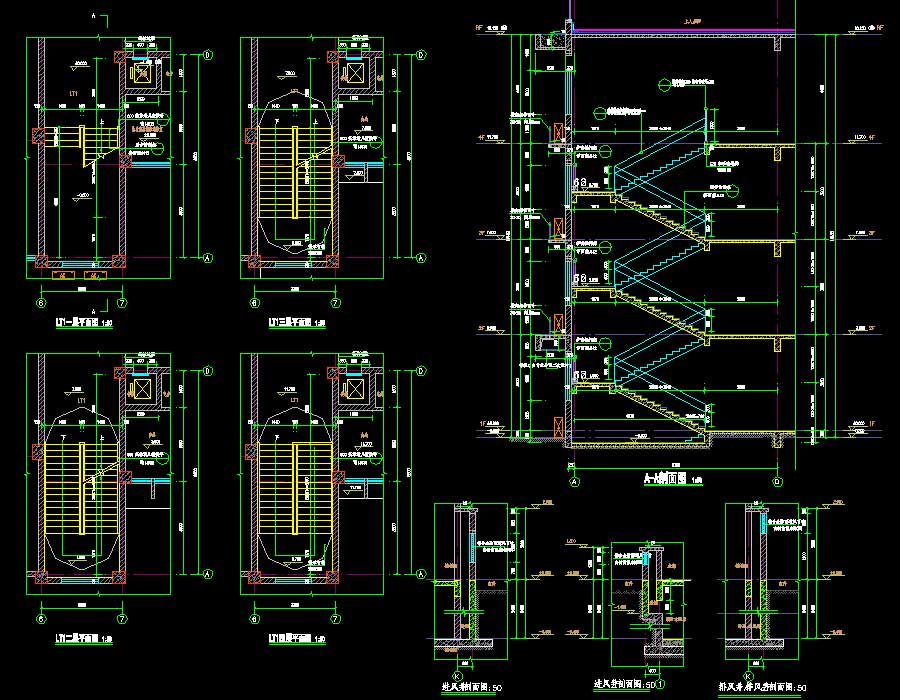

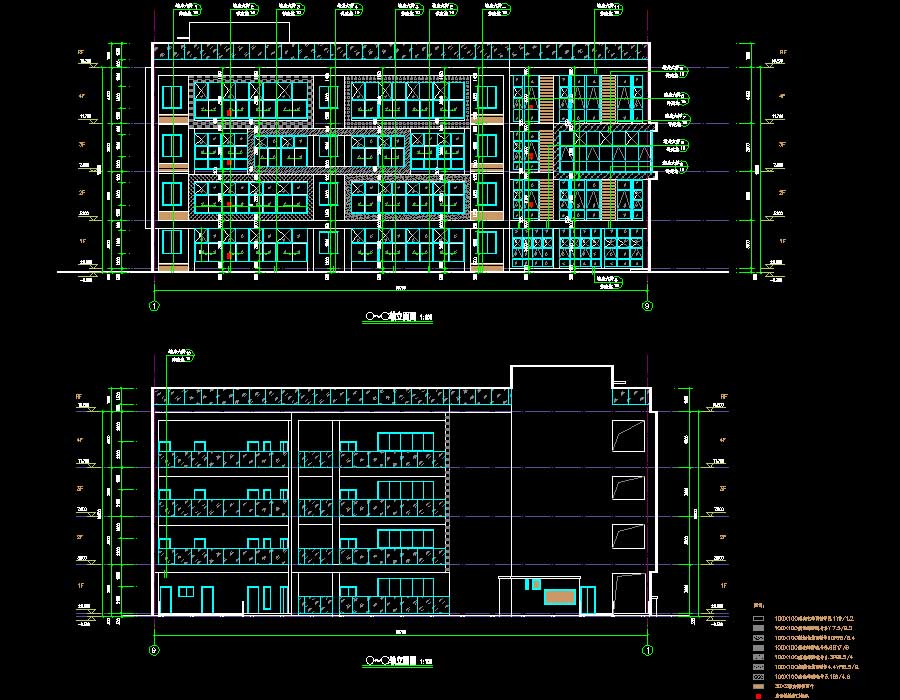

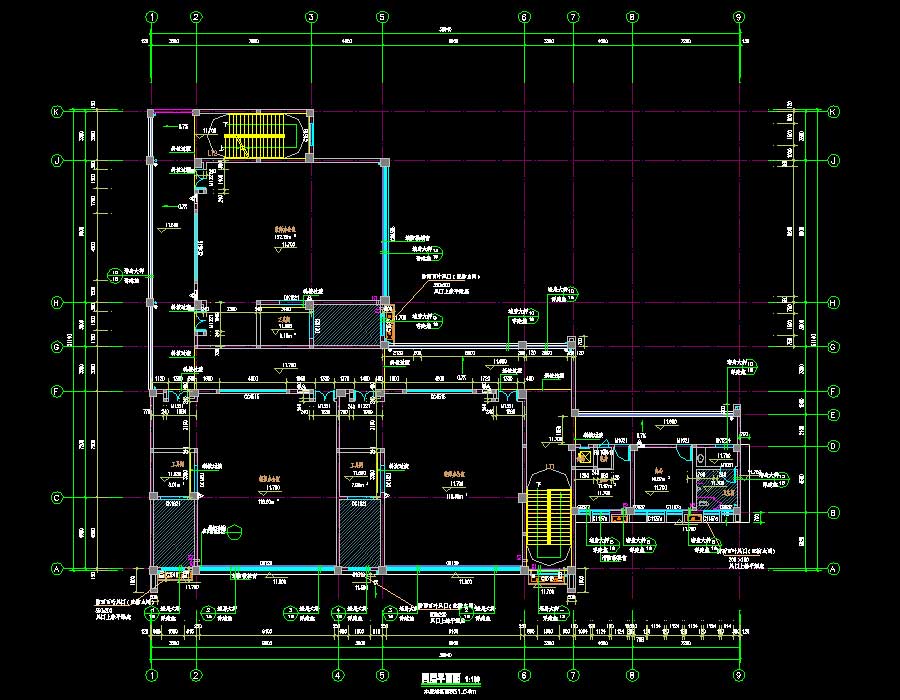

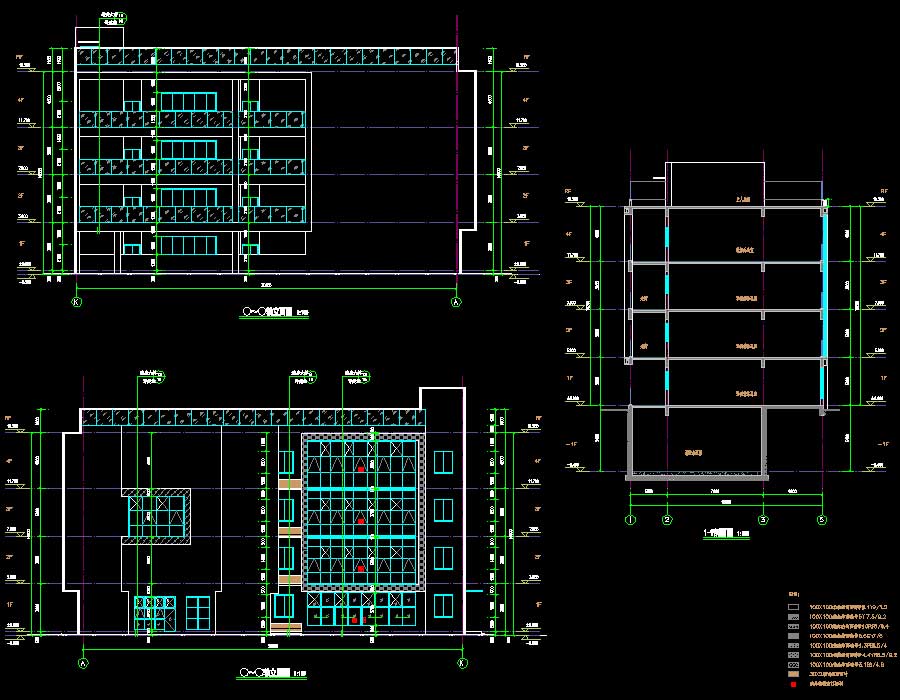

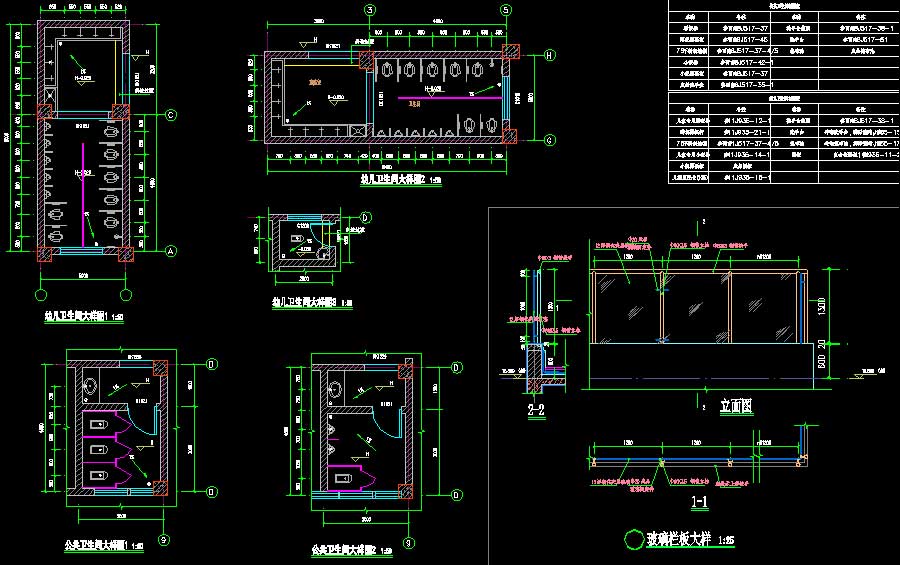

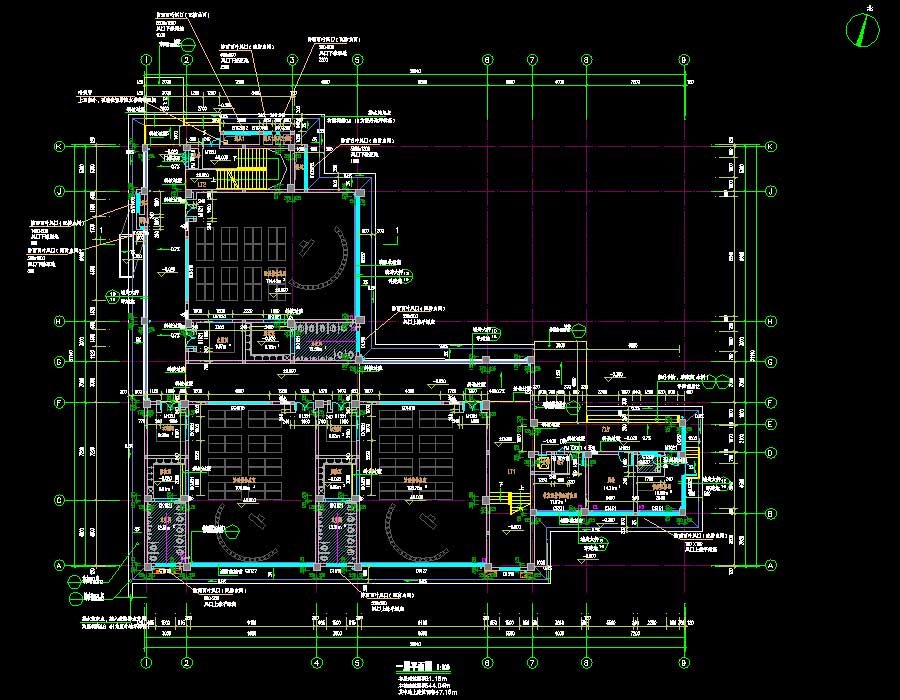

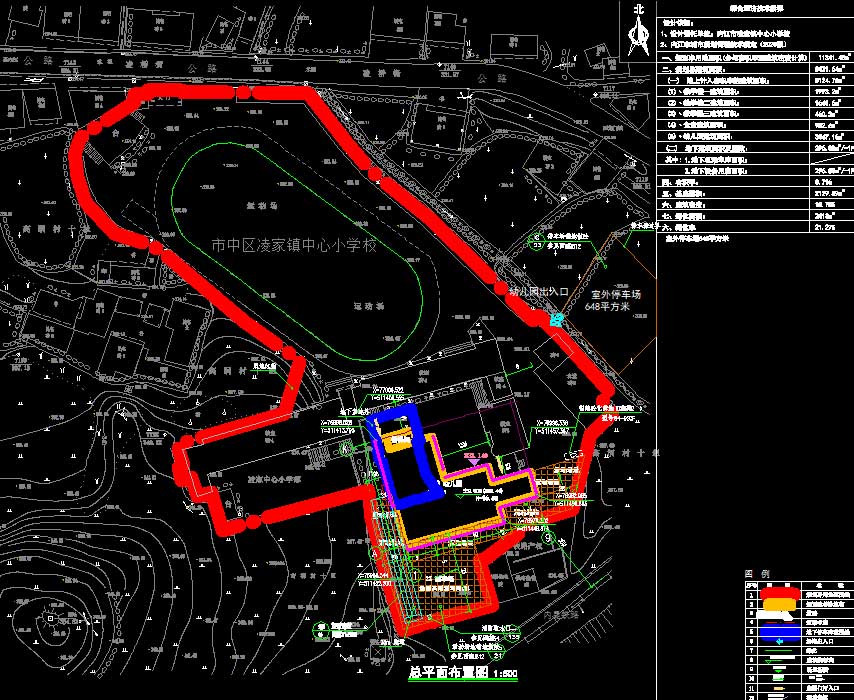

说明：该项目为某镇中心幼儿园新建项目1#楼 幼儿园全专业施工图，建筑主要功能：9班幼儿园及相关配套用房，建筑总面积：3344.04平方米，建筑总高度：16.5米，建筑层数：地上4层，地下1层，结构体系：框架结构。图纸内容含：施工图设计说明、消防设计专篇、节能构造做法表、总平面布置图、总平面消防布置图、室内装修做法表、节能设计说明、负一层平面图、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、轴立面图、剖面图、楼梯大样图、风井大样图、卫生间大样图、栏板大样图、墙身大样图、门窗大样图、地下室节点大样图、绿色建筑设计专篇、结构设计总说明、基础平面布置图、基础顶面~ 墙、柱平法施工图、梁平法施工图、板平法施工图、结构模板图、楼梯大样图、电气总平面图、强电施工图设计说明、1TM箱式变电站~10/0.4kV系统图、1#柴油发电机组配电系统图、竖向配电干线系统图、配电系统图、箱式变电站基础图、箱变立面大样图、负一层照明平面图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、负一层插座平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、屋顶电力平面图、负一层应急照明平面图、一层应急照明平面图、二层应急照明平面图、三层应急照明平面图、四层应急照明平面图、负一层接地平面图、一层接地平面图、屋顶防雷平面图、弱电设计说明、消防报警篇章、电气设施抗震专篇、火灾自动报警及消防联动控制系统图、弱电系统图、负一层火灾报警平面图、一层火灾报警平面图、二层火灾报警平面图、三层火灾报警平面图、四层火灾报警平面图、屋顶火灾报警平面图、一层电讯平面图、二层电讯平面图、三层电讯平面图、四层电讯平面图、给排水总图设计说明、排水总平面图 、给水总平面图、管道高程表、检查井坐标表、给排水设计说明、管道系统图、负一层给排水及消防平面图、一层给排水及消防平面图、二层给排水及消防平面图、三层给排水及消防平面图、四层给排水及消防平面图、屋顶给排水平面图、负一层自喷平面图、一层自喷平面图、二层自喷平面图、三层自喷平面图、四层自喷平面图、卫生间大样图、暖通设计说明、暖通施工说明、图例及主要设备材料表、负一层防排烟及通风平面图、一层防排烟及通风平面图、二层防排烟及通风平面图、三层防排烟及通风平面图、四层防排烟及通风平面图、抗震支架设计专篇。
