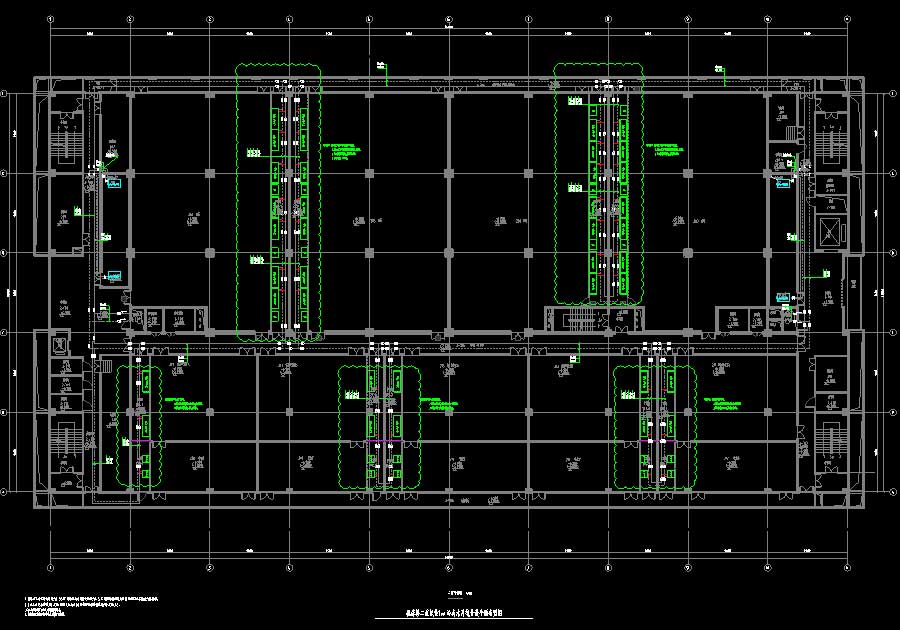

说明:该项目为某数据中心项目续建工程暖通施工图,耐火等级为一级,框架结构。从使用功能划分,主要为数据中心模块及配套设置低压配电模块、高低压配电室、办公区、值班室、KVM室等公共支持区域。建筑面积为14946.34平方米,共设地上三层,一层层高为6.9米,二、三层层高为6.0米,屋顶房间层高3.4米,建筑物总高度为22.3米。图纸内容含:主要设备材料表,风冷热泵空调冷冻水系统原理图,冷冻水管道系统图,新风系统原理示意图,排风系统原理示意图,机房气流组织示意图,防排烟系统图,暖通设备安装大样图,风管水管安装大样图,暖通设备平面布置图,冷冻水管道平面布置图,空调送回风系统平面布置图,新风系统平面布置图,机械排烟系统平面布置图,空调排水平面布置图,冷冻水系统平面布置图,通风、空调平面布置图。
冷热源:空调系统:采暖系统:建筑面积:14946.34㎡建筑高度:22.3m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2015
