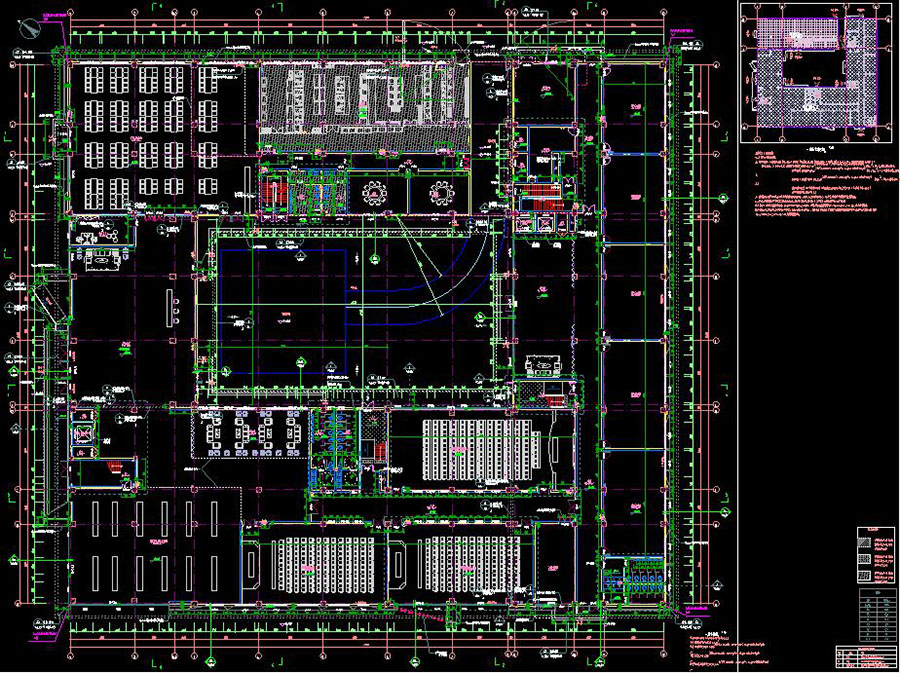

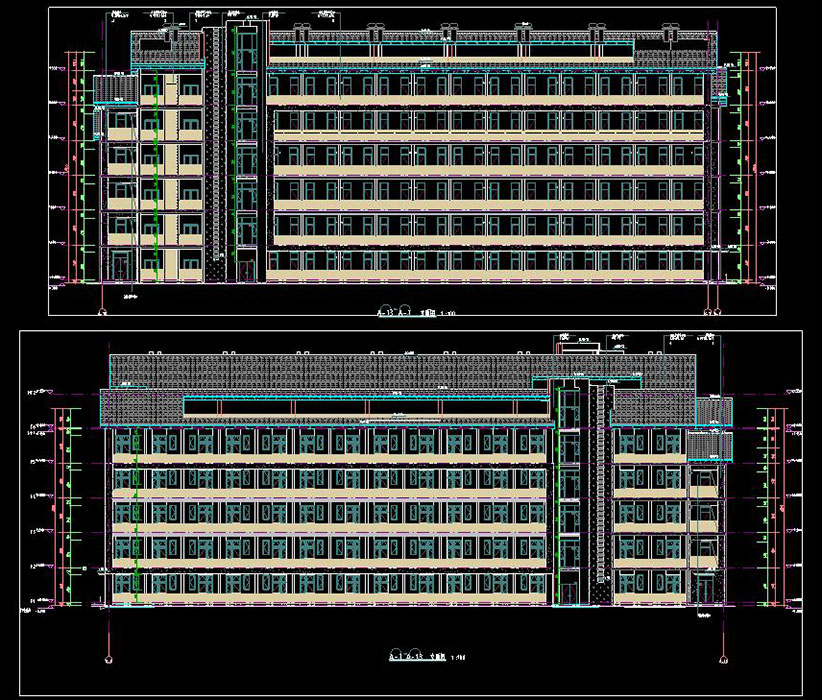

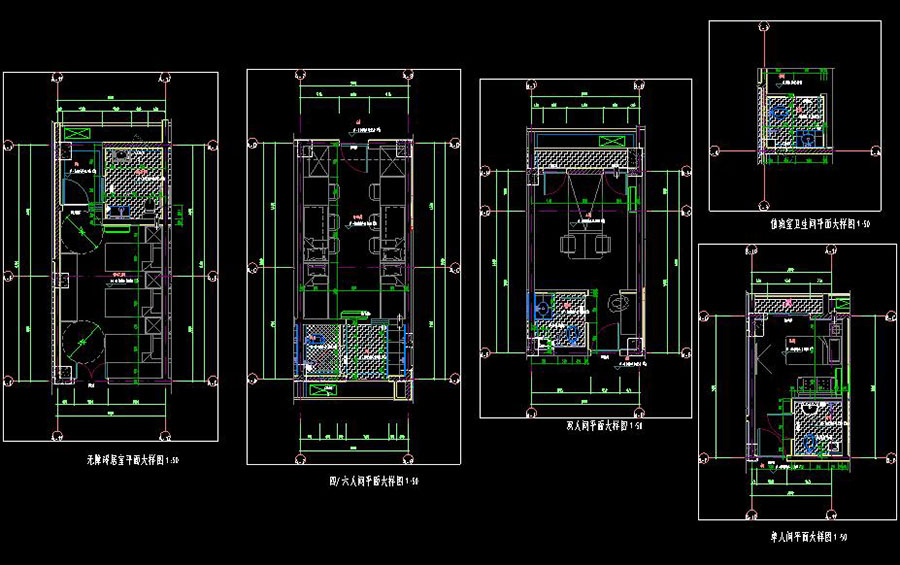

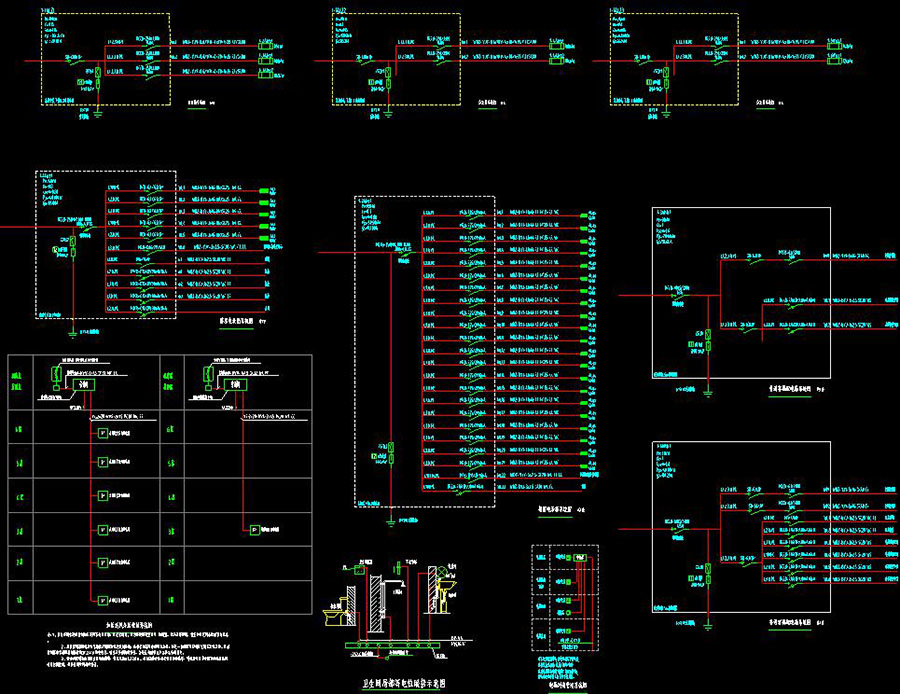

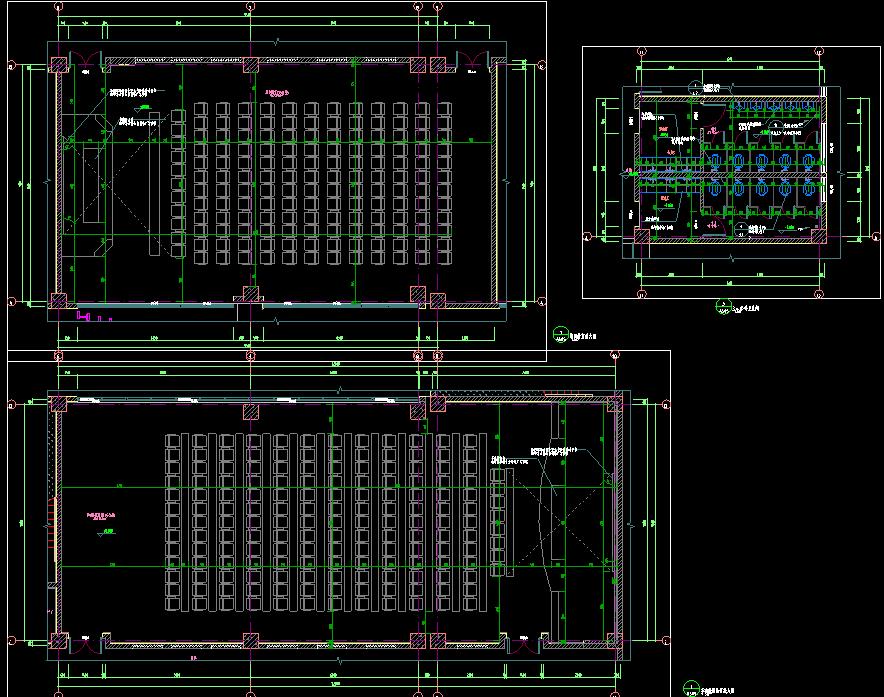

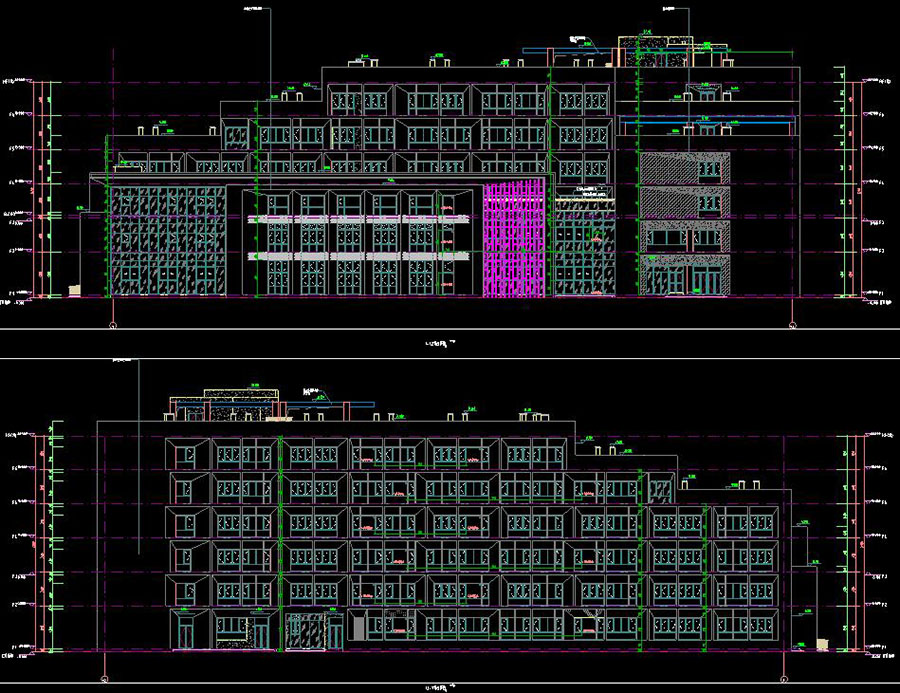

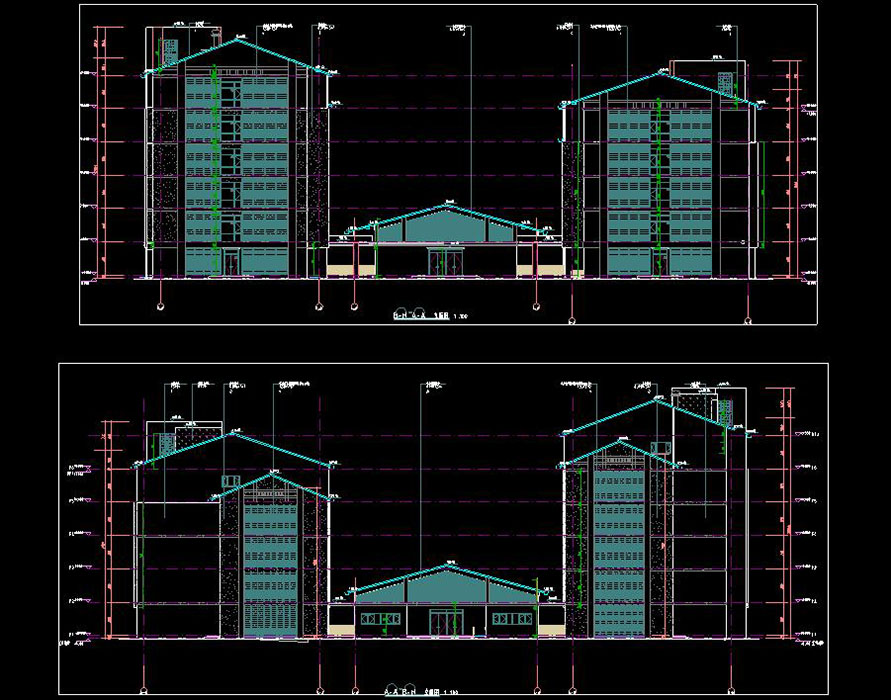

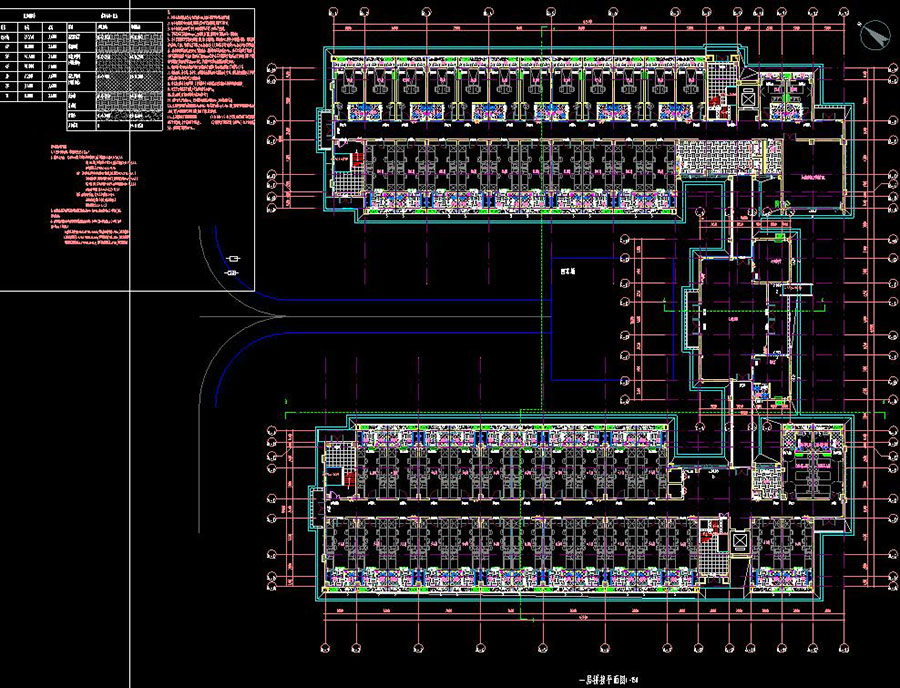

说明：高校青年马克思主义者及继续教育项目和工商职业技术学院6号学生公寓项目全专业施工图，本项目用地总建筑面积(含新建和已建)：208052.67㎡，其中地上建筑面积：206080.66㎡，地下建筑面积：1972.01㎡，本次新建总建筑面积28529.1㎡，其中地上建筑面积：27718.69㎡，地下建筑面积：810.41㎡，1号楼(高校青年马克思主义及继续教育大楼)建筑高度23.1m，最高层数6层，地下1层，总建筑面积16624.44㎡，2号楼(6号学生公寓)建筑高度23.745m，最高层数6层，总建筑面积11904.66㎡，框架结构，抗震设防烈度7度；图纸包含：总平面布置图，道路及竖向布置图，建筑总说明，节能专篇，通用节点，节能设计说明，工程作法表，门窗大样图，幕墙大样图，负一层平面图，各层平面图，屋顶层平面图，立剖面图，楼梯大样图，教室及公卫放大图，宿舍及套卫放大图，墙身节点图，矩管格栅构架；结构施工图设计总说明，危险性较大的分部分项说明，装配式设计总说明，基础平面布置图，基础详图，柱平法施工图，结构平面布置图，梁板平法施工图，RF1/RF2板平法施工图，楼梯结施图，楼梯详图；室外给排水设计说明，消防取水口大样图，雨水回收利用系统设计说明，雨水蓄水工艺图，高程表，给水排水总平面图，室内给排水设计说明，给排水平面图，自喷平面图，给排水系统展开原理图，消防泵房及水池接管平面放大图、展开原理图，公卫给排水大样图，给排水大样图，给排水抗震支架设计说明，抗震支架平面图；暖通设计说明，设备材料表，加压送风系统图，冷热源系统图，空调器控制原理图及配管大样，空调水系统图，1号楼地下室通风防排烟平面图，通风防排烟平面图，屋面通风防排烟平面图，空调风平面图，屋顶空调水平面图，机房大样图；电气总平面图，强电、消防设计说明，10KV高压配电系统图，低压系统图，竖向干线配电系统图，配电箱系统，火灾自动报警及消防联动控制系统图，消防弱电系统图，变配电房设备大样图，弱电间大样图，消防控制室大样图，负一层动力平面图，插座平面图，屋面层动力平面图，屋面层防雷平面图，照明、消防、弱电平面图，负一层接地平面图，抗震支架设计说明，抗震支架设计说明(续)，桥架抗震支架平面图等。图纸包含：建筑、结构、给排水、暖通、电气、景观、内装等专业。
