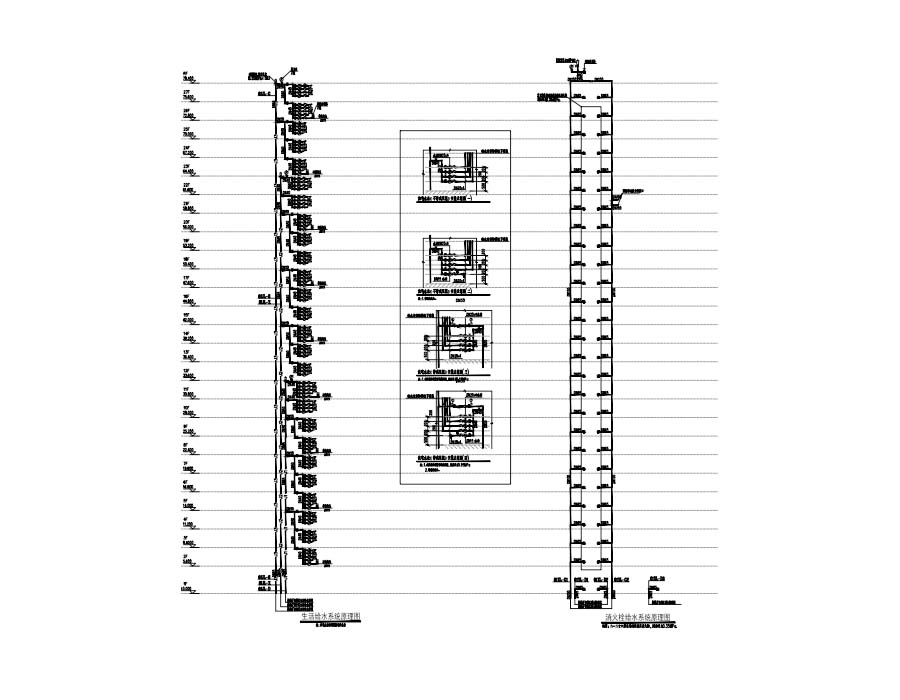

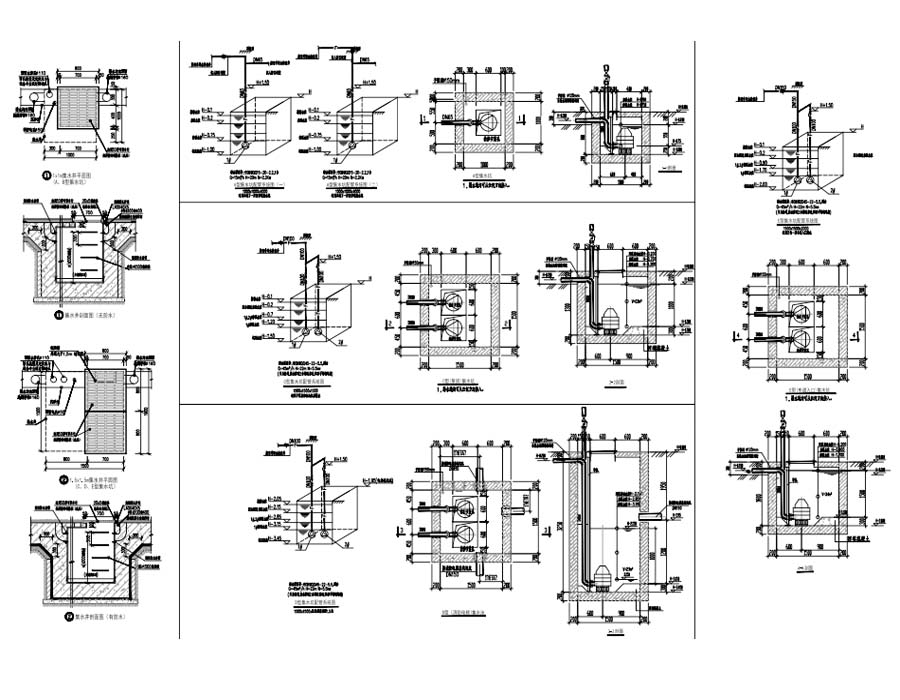

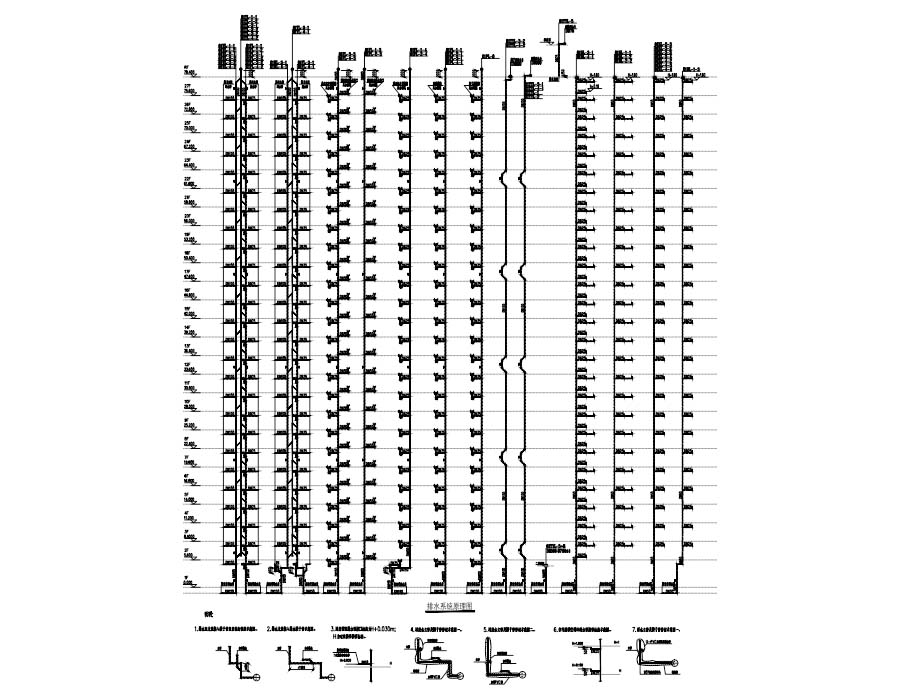

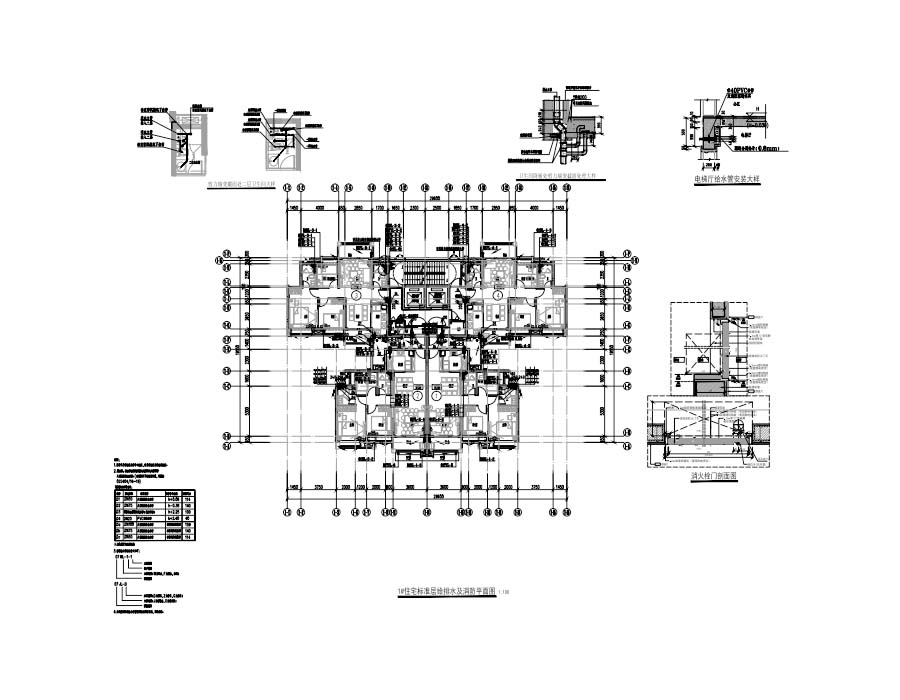

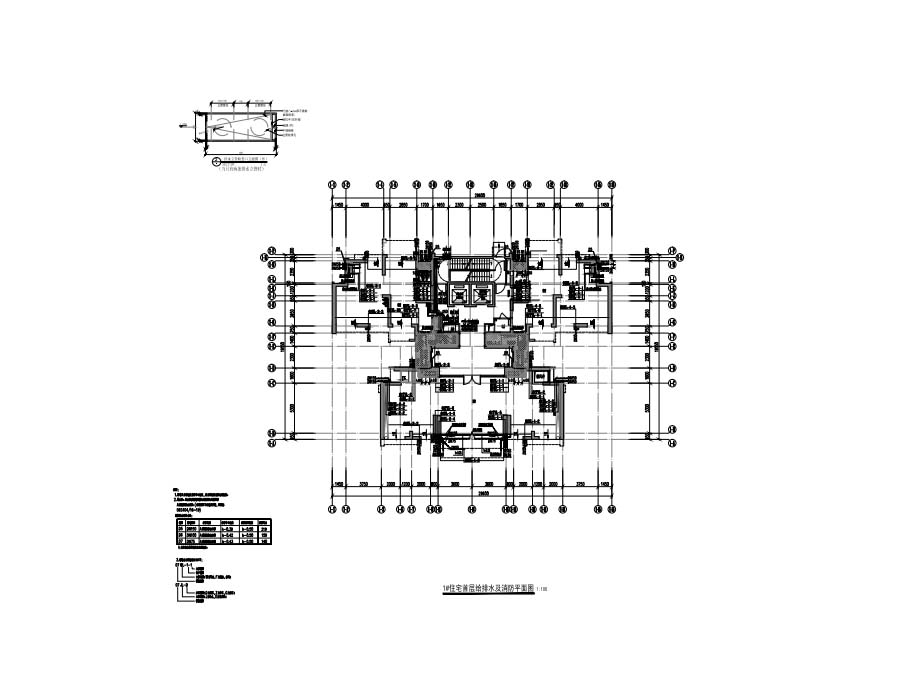

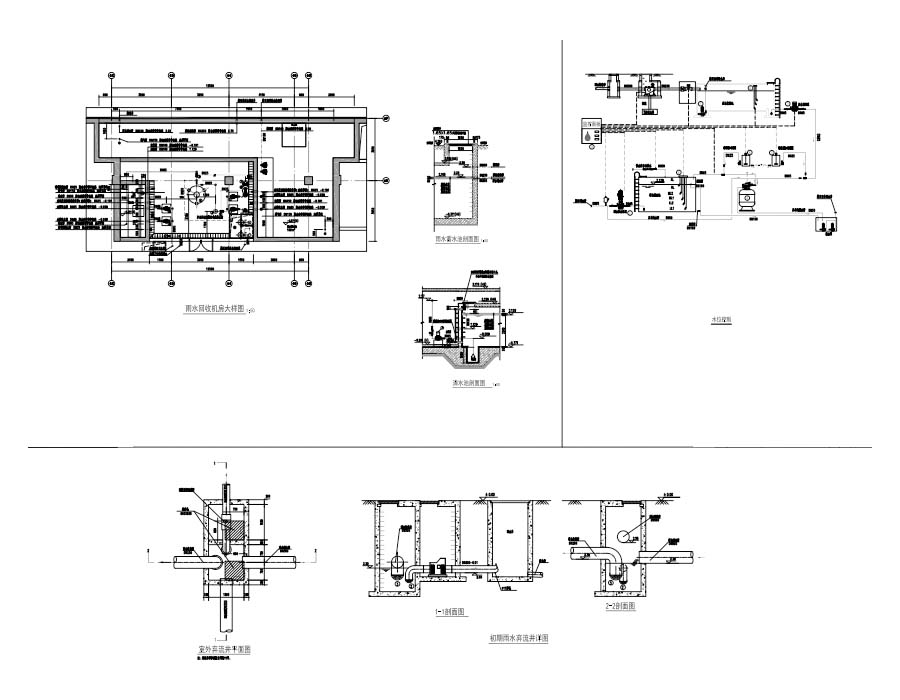

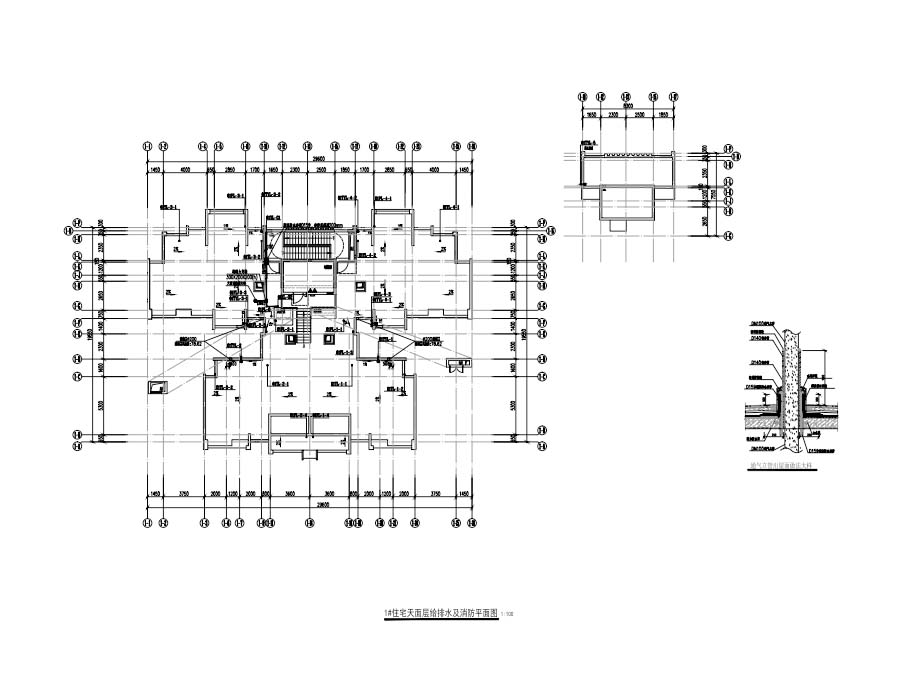

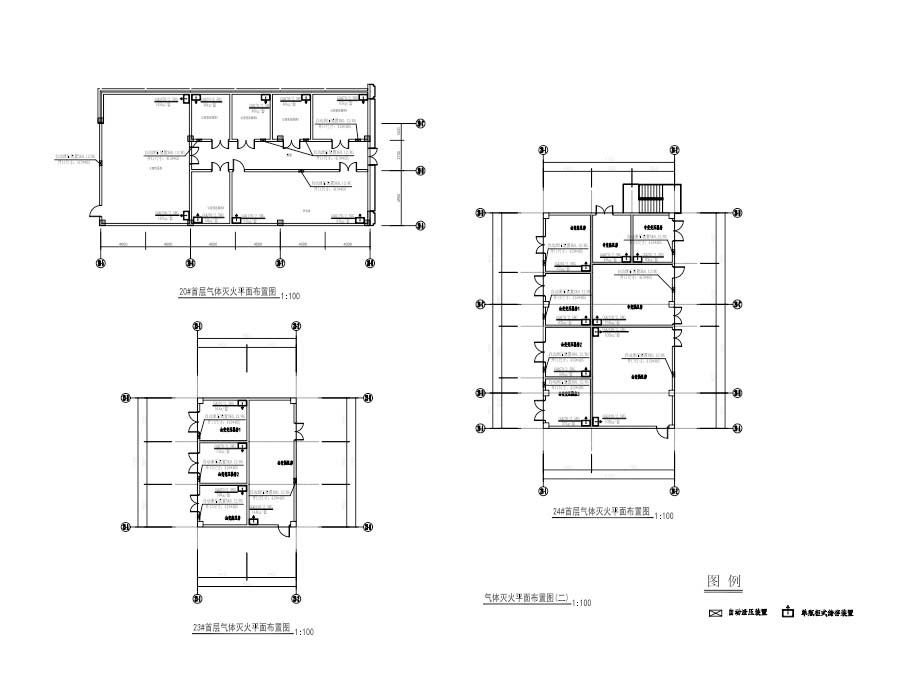

说明:某居住小区多栋高层住宅楼、商铺及配套给排水专业施工图(全套PDF版),建筑总面积约267062.43平方米,住宅1~17#楼,为地上27F/31F/33F,最高为33层,96.85米。商铺为18~20#楼,地上1层。21#门卫室、22#垃圾房、23#~24#电房均为地上1F。地下1层配建配套用房、设备房、停车库、战时人防区等。主体钢筋砼框架结构,设计耐火等级一级,属一类高层民用建筑。本工程设计范围包括:室内外给水排水.室内外消防系统。室内外给水排水系统包括:生活冷水给水系统、绿化水累及冲洗等给水系统、雨水排水系统、污废分流排水系统。室内外消防系统包括:室外消火栓给水系统、室内消火栓给水系统、自动喷水灭火系统、气体自动灭火系统、建筑灭火器配置。图纸目录包括:设计总说明,给水排水设计图例,消防给水设计图例,地下一层北、南区给排水及消火栓平面图,北、、南区喷淋平面图,给水、消火栓、喷淋给水系统原理图,生活给水泵房大样图,室内外消防泵房大样图,雨水回收利用系统设计说明,雨水回收机房大样图,集水坑大样图,七氟丙烷自动灭火系统设计说明,气体灭火平面布置图,住宅楼层给排水及消防平面图,给排水及消防系统原理图,住宅户型给排水大样图,商铺楼层给排水及消防平面图,自动喷淋平面图,卫生间大样图,垃圾站、电房给排水平面图及系统图,室外给排水总平面图,室外综合管线设计说明,检查井大样,次门楼给排水及消火栓平面图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统生活供水设计:生活给水系统排水设计 :污水系统,废水系统,雨水系统生产供水设计:热水系统排水技术:重力排水供水方式 :市政供水供水体制:室外消火栓水量:40L/S室外消火栓水量:30L/S建筑面积:267062.43㎡建筑高度:96.85m地上层数:27,31,33,1层地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2016
