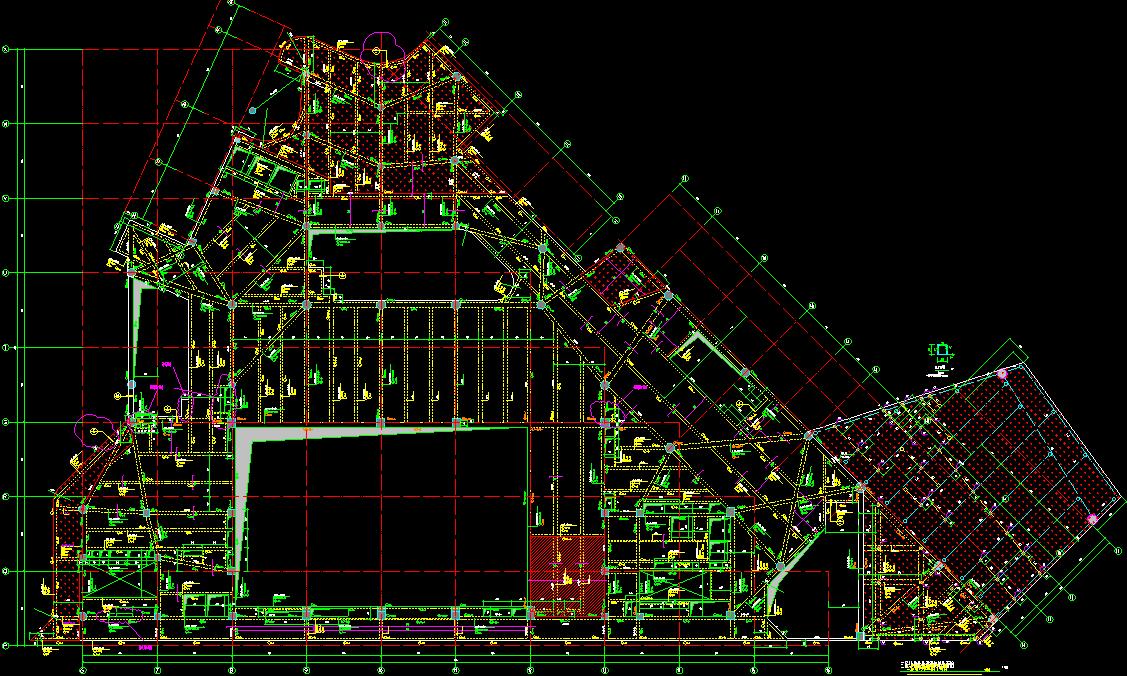

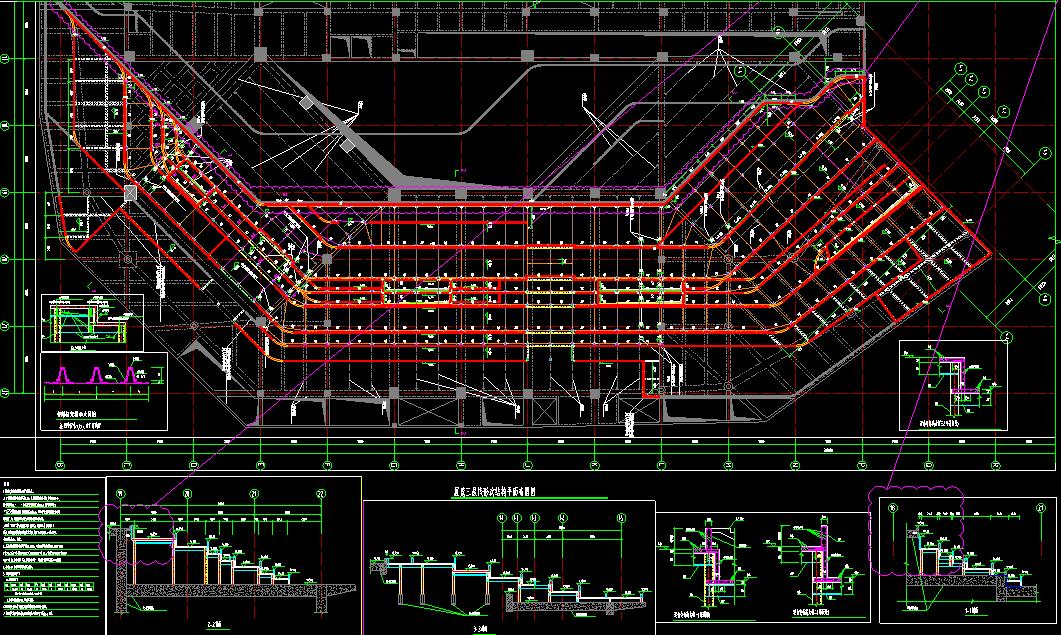

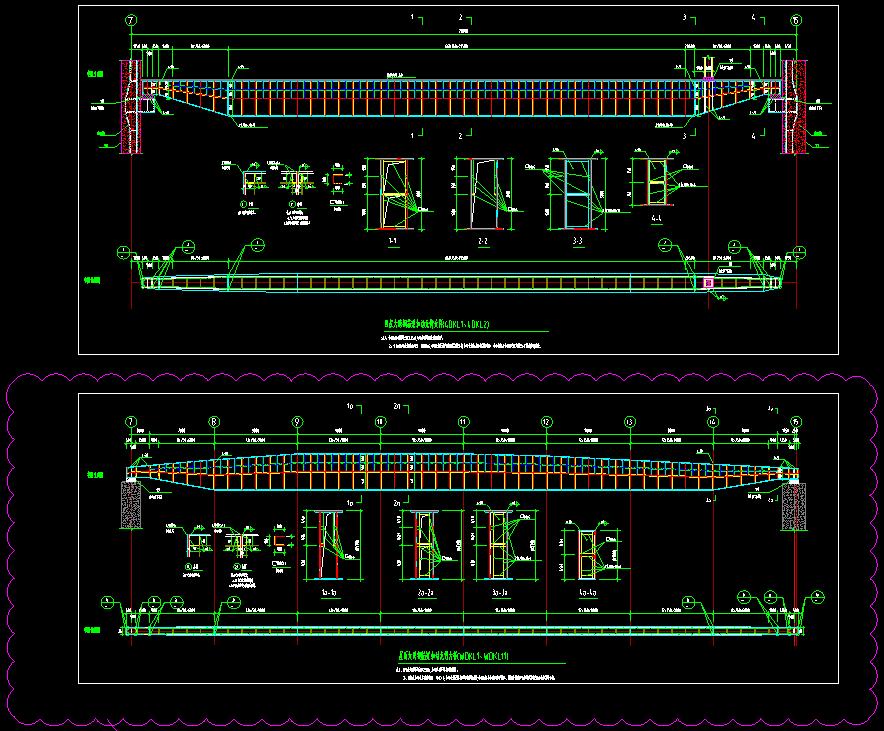

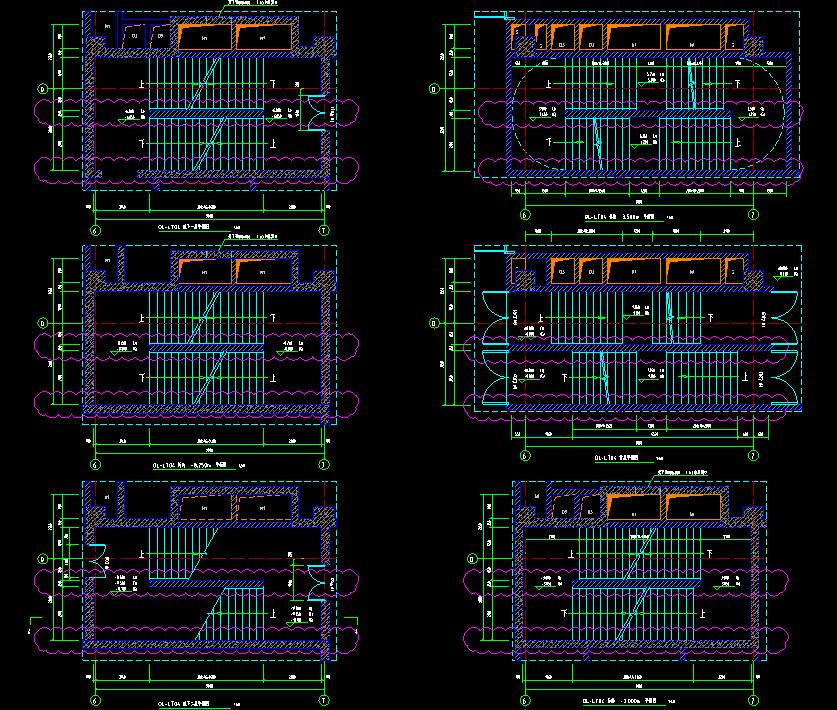

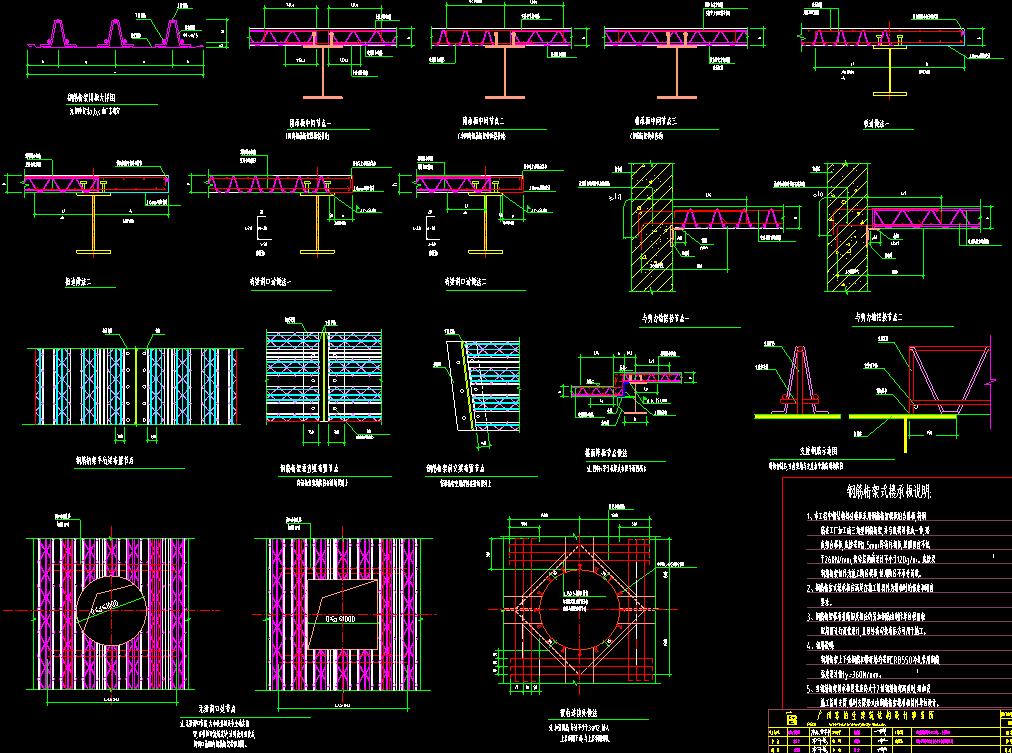

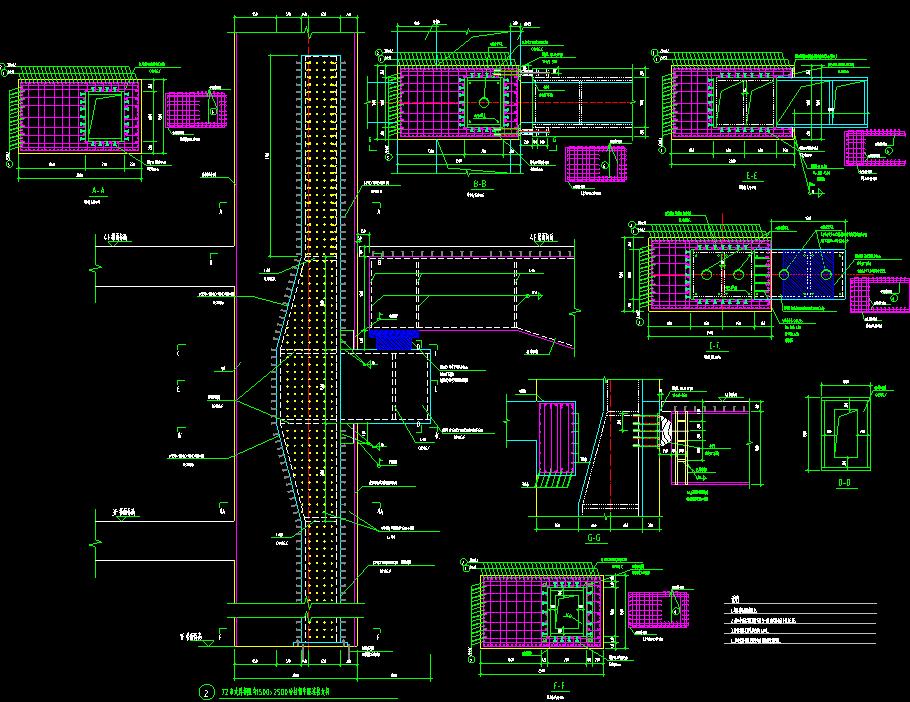

说明:会展二期结构施工图,地下2层,地上6层,本工程结构体系为带简支大跨钢梁的钢筋混凝土框架,楼盖采用普通混凝土梁板(大跨部分为钢筋桁架楼承板)结构,图纸包含:结构设计总说明,钢筋混凝土梁构造通用图及说明,钢筋混凝土柱构造通用图及说明,钢筋混凝土剪力墙构造通用图及说明,地下室侧壁构造通用图及说明,楼梯构造通用图及说明,钢筋混凝土楼梯构造通用图及说明,钢结构设计总说明,钢筋桁架式楼板说明及通用节点大样,基础平面定位图(总图),基础平面定位图,承台大样图,底板结构平面图(总图),底板结构平面图,地下室墙柱配筋平面图(总图),地下室墙柱配筋平面图,负一层结构平面图(总图),负一层结构平面图,地下室夹层结构平面图,地下室与一期、二期的通道连接做法,地下室部分结构大样图,各层结构模板及梁配筋平面图(总图),各层结构模板及梁配筋平面图,结构板配筋平面图,首层阶梯会议厅找形次结构图,展览部分地上结构柱布置及配筋图,4层展厅下吊钢梁及马道平面布置图,西面室外楼梯夹层结构图,西面室外楼梯剖面图、南面室外楼梯夹层结构图,会议屋面标高支座设计参数表及布置图,展厅标高支座设计参数表及布置图,展厅屋面柱顶支座埋件布置图,展览三层找形次结构钢柱平面布置图,展览三层找形次结构平面布置图,展览三层找形次结构楼梯平面布置图,型钢砼节点连接大样,钢结构节点大样图,楼梯大样图
结构类型:框架基础类型:抗震烈度:7度抗震风压:雪压:建筑面积:建筑高度:地上层数:6层地下层数:2层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2018
