高层办公楼建筑专业施工图3315140113文件大小:182.77M图纸张数:90张推荐人:天高云淡_1553084所属分类:建筑专业
分 享
下  载
建筑面积:98923.82㎡建筑高度:79.95,59.95m地上层数:21,14层地下层数:3层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2020效果图:无建筑风格:现代

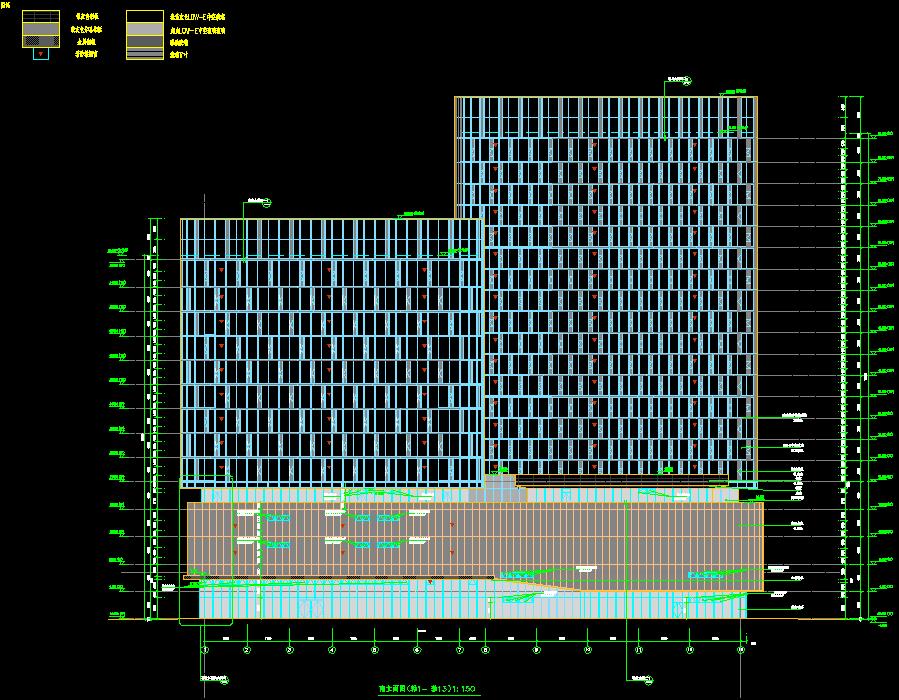

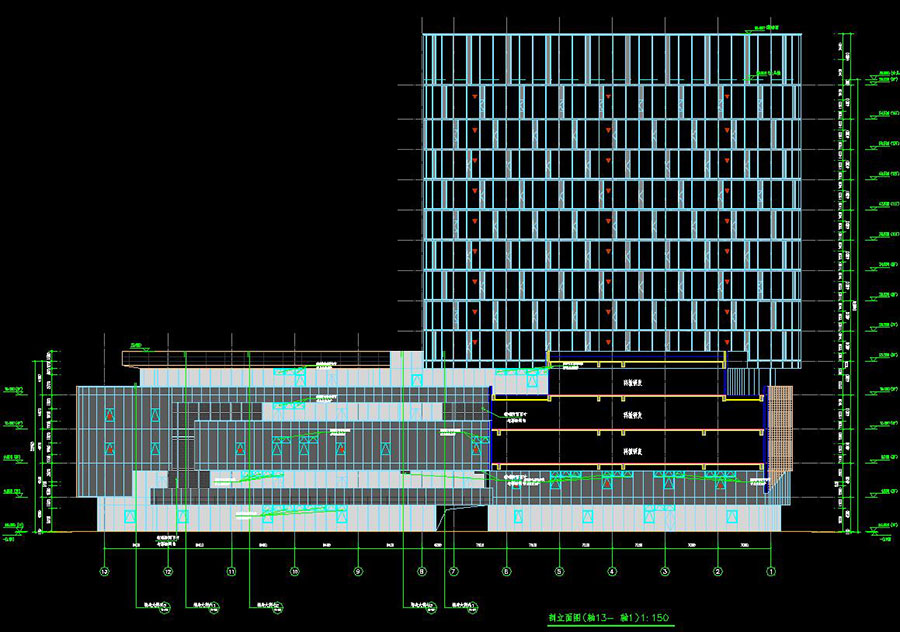

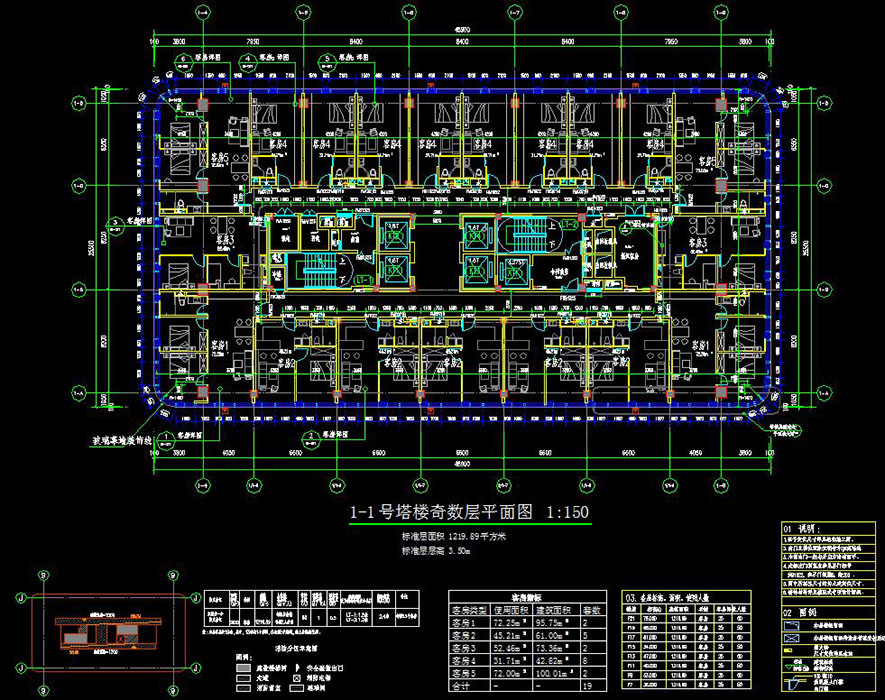

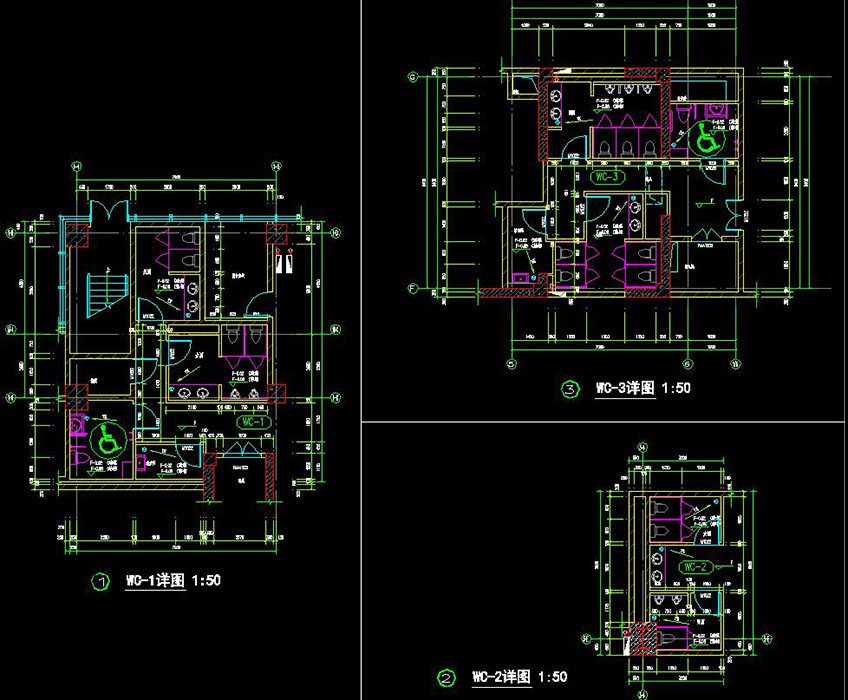

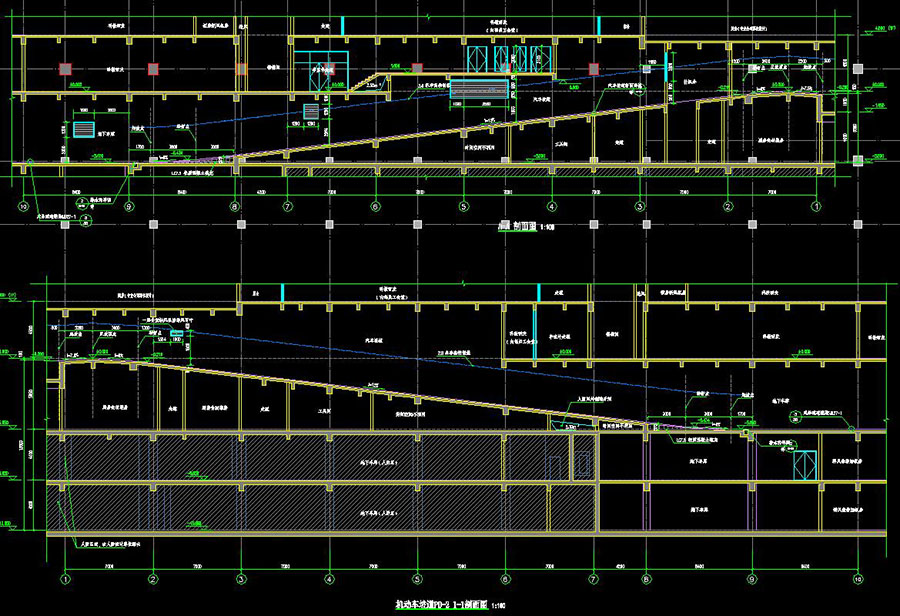

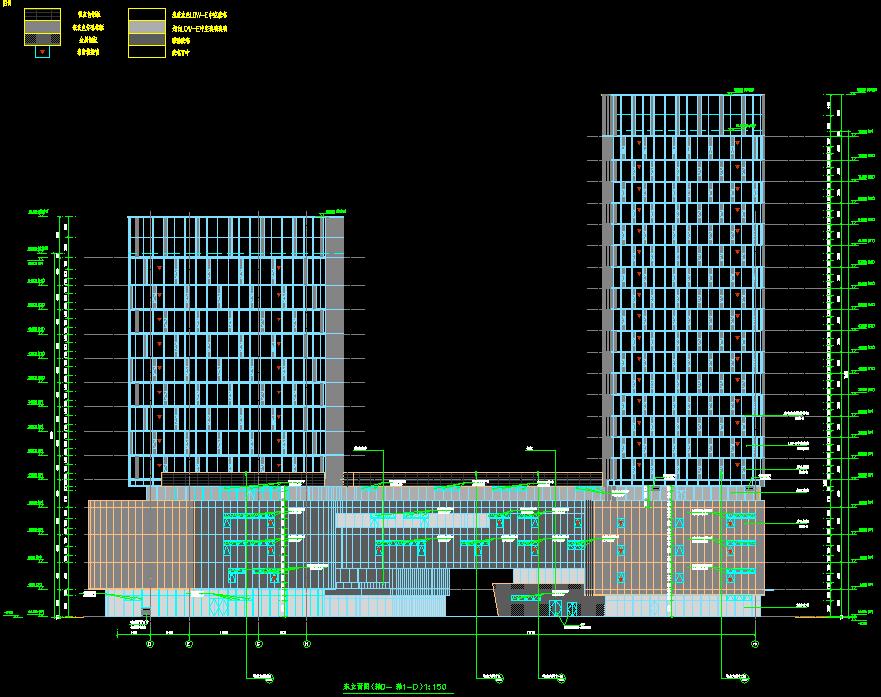

说明:工业园区总部项目基地面积14201.55㎡,建筑基底面积6124.87㎡,总建筑面积98923.82㎡,其中地上建筑面积63900.66㎡,地下建筑面积35023.16㎡,1-1号楼21层(不含屋顶机房层),1-2号楼14层(不含屋顶机房层),裙房5层,地下室三层,1-1号楼下方设置非机动车库夹层,1-1号楼女儿墙完成面高度79.95米,幕墙最高点85.95米,1-2号楼女儿墙完成面高度59.95米,幕墙最高点65.95米,裙房女儿墙完成面高度29.95米,地下机动车停车位482个,其中普通停车位428个,无障碍停车位5个,充电桩停车位49个,结构形式为钢筋混凝土框架,钢筋混凝土框架-核心筒,抗震设防烈度为7度,图纸包含:建筑施工说明,总平面图,道路与竖向图,地下室平面图,地下室一层夹层平面图,各层平面图,塔楼奇数层平面图,塔楼偶数层平面图,塔楼屋顶机房层平面图,塔楼屋顶层平面图,防火分区平面图,立剖面图,户型大样图,塔楼核心筒详图,楼梯详图,机动车坡道详图,非机动车坡道详图,卫生间详图,门窗详图,门窗表,墙身大样图,节点详图
