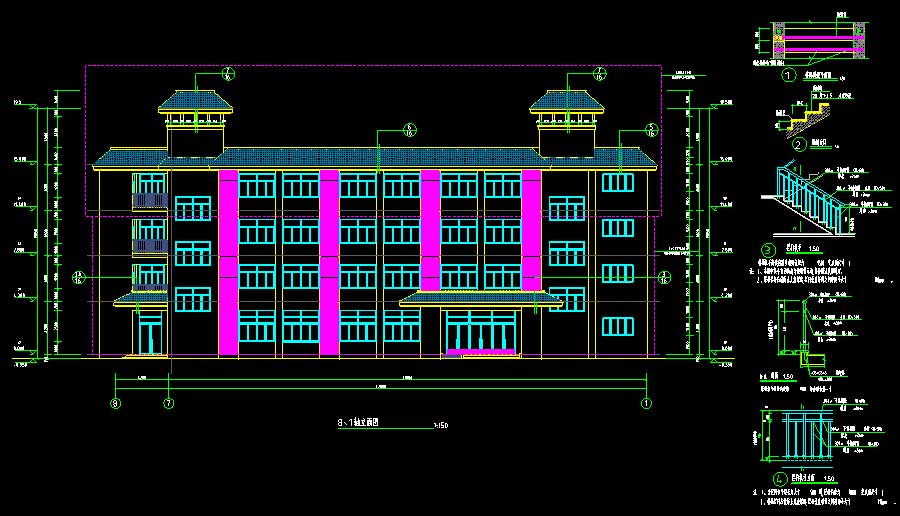

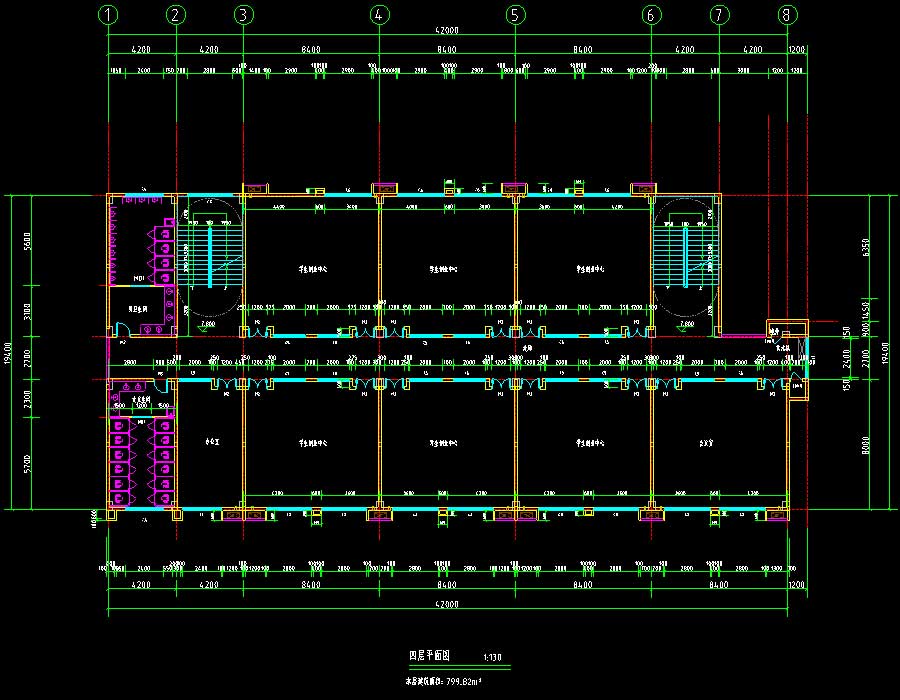

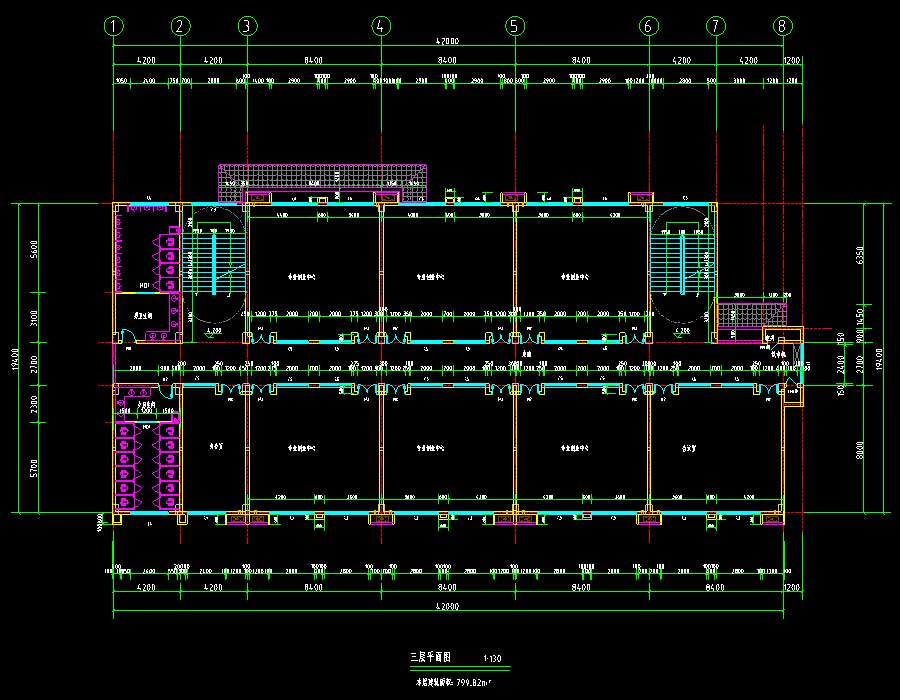

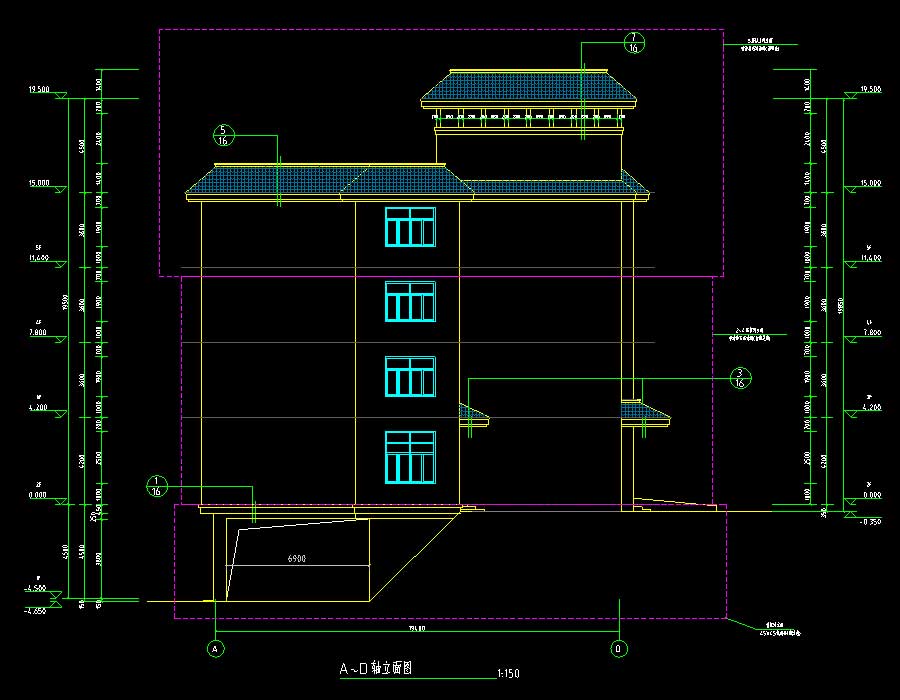

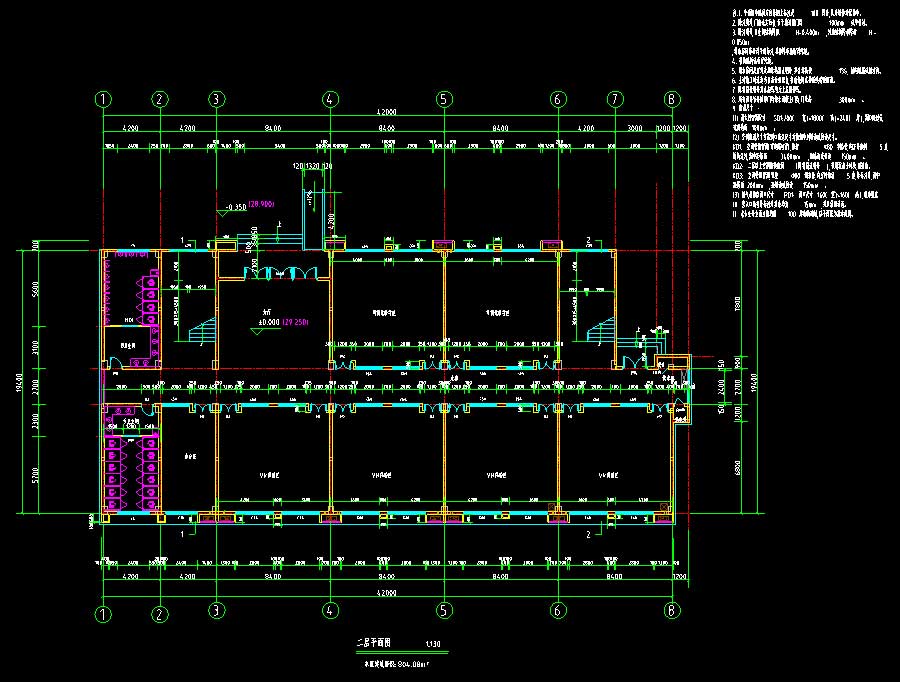

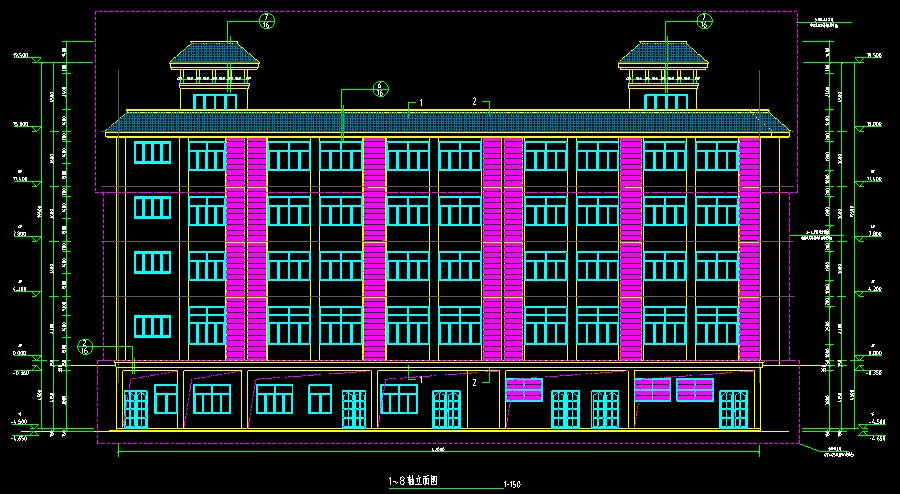

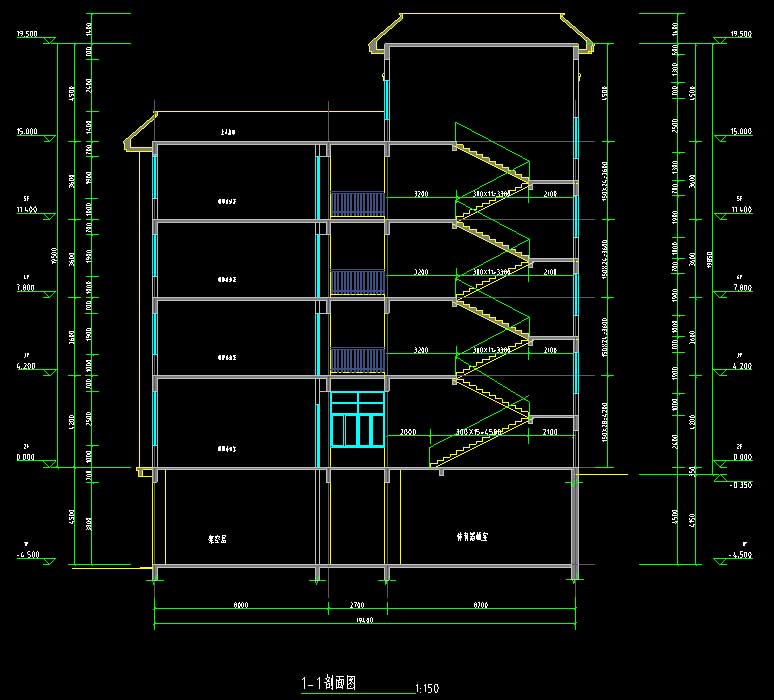

说明：该项目为某职业技术学校迁建工程建筑、结构、给排水、电气施工图（培训楼无建筑施工图），项目包括饭堂，孵化中心，宿舍D、E、F栋，培训楼，400米标准运动场，看台。图纸含场地及道路、挡土墙、景观工程、市政管网、校园内部高架路。饭堂建筑高度为14.1米，地上层数4层，总建筑面积为5330.18平方米；孵化中心建筑高度为19.56米，地上层数5层，总建筑面积为5288.57平方米；宿舍D栋建筑高度为21.9米，地上层数6层，地下层数为1层，总建筑面积为5075.05平方米；宿舍E、F栋建筑高度均为26.25米，地上层数均为7层，总建筑面积分别为4414.98、4238.24平方米；培训楼建筑高度为25.8米，地上层数为7层，地下层数为1层。图纸内容含：建筑：建筑说明，平立剖面图，门窗表及门窗大样图，楼梯节点大样图，卫生间大样图，建筑构造通用图；结构：结构说明，框架结构构造大样，梁平法表示，楼梯板配筋大样图，机械旋挖钻孔灌注桩大样及说明，桩承台剖面大样图，基础层梁钢筋图，桩平面布置图，桩基础平面图，墙柱钢筋图，板钢筋图，梁钢筋图，楼梯间层梁、板钢筋图；给排水：给排水说明，建筑机电抗震工程设计专项说明，给排水安装大样图，消防安装大样图，给排水平面图，消防平面图，生活给排水系统图，消防栓系统原理图，卫生间大样图，生活给水系统图，消防给水系统图，排水系统图；电气：电气说明，应急疏散指示系统设计说明，，电气节能专篇，电气抗震设计说明，配电箱系统图，照明平面图，电气平面图，弱电平面图，防雷平面图；挡土墙支护设计说明，挡土墙支护监测说明，二期现状地面高程及周边环境图，二期规划地面高程及挡土墙布置平面图，挡土墙结构平面布置图，基坑监测点平面布置图，剖面图，钻孔灌注桩大样及桩配筋表，大样图，挡土墙伸缩缝大样图；运动场说明，总平面图，运动场平面布置图，跑道、足球场铺设平面图，跑道、足球场排水平面图，运动场纵断面图，排水沟详图，设施详图，足球门详图，终点插穴详图；桥梁设计说明，桥位平面图，桥梁构造图，16m、20m预制空心板一般构造图，路肩挡土墙一般设计图等等。
