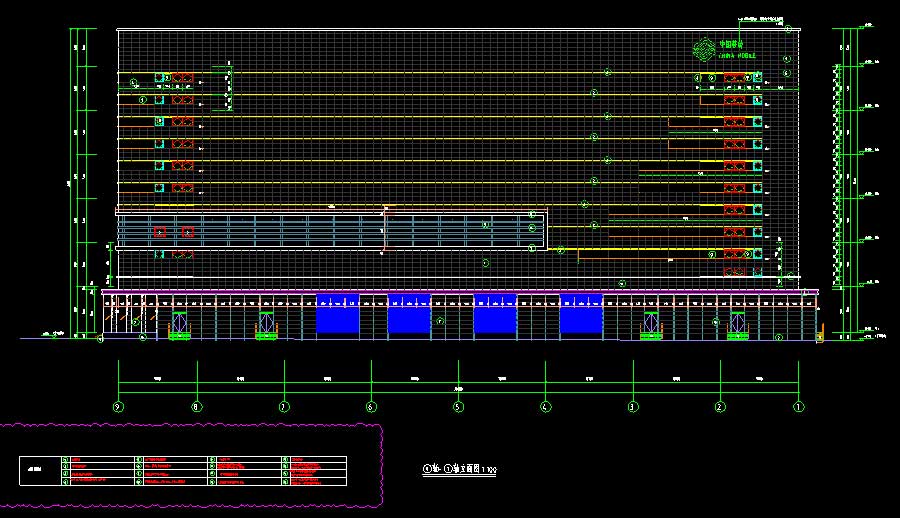

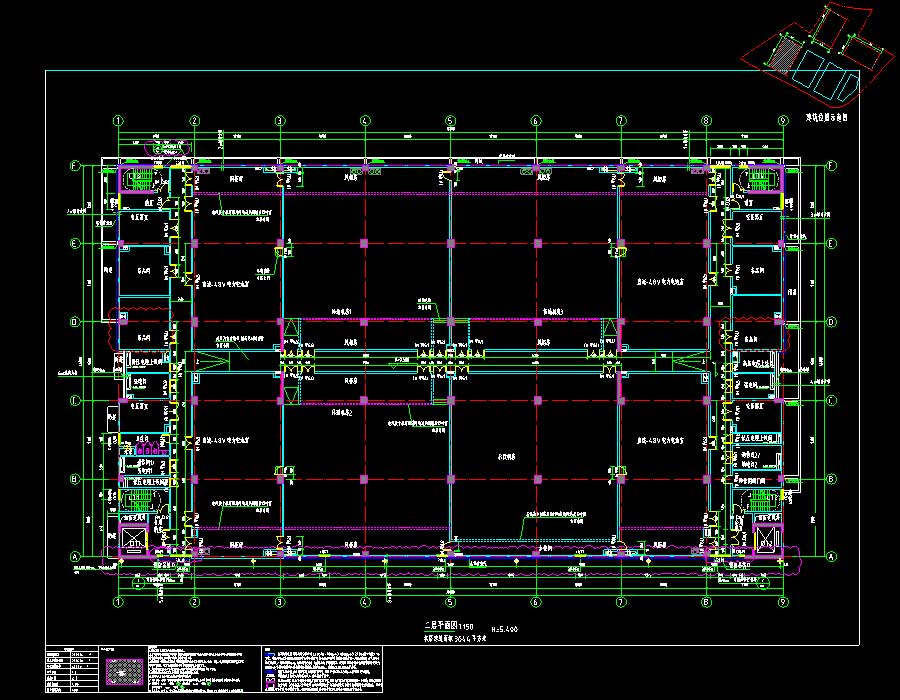

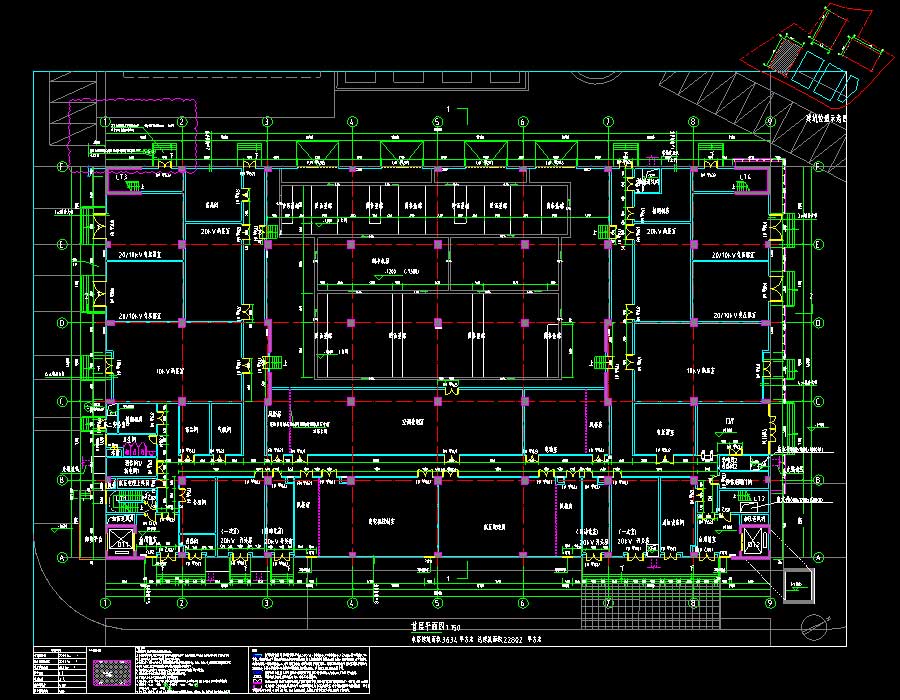

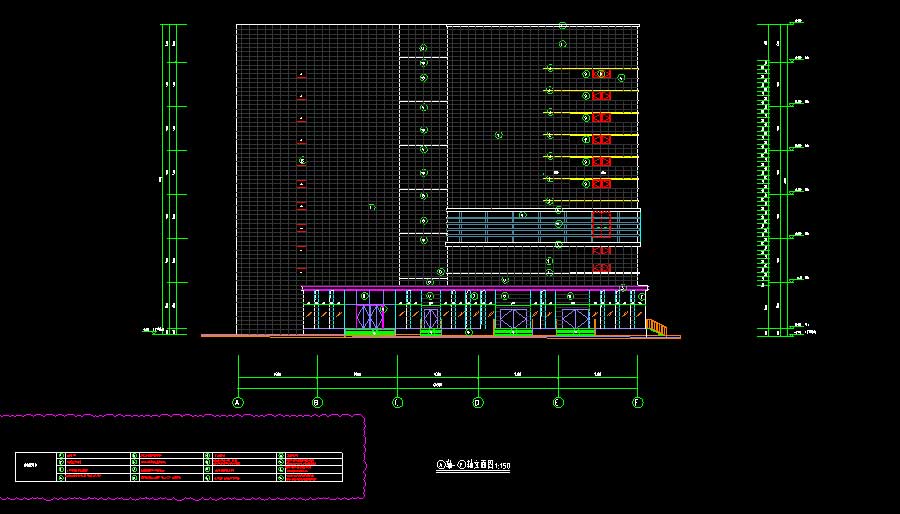

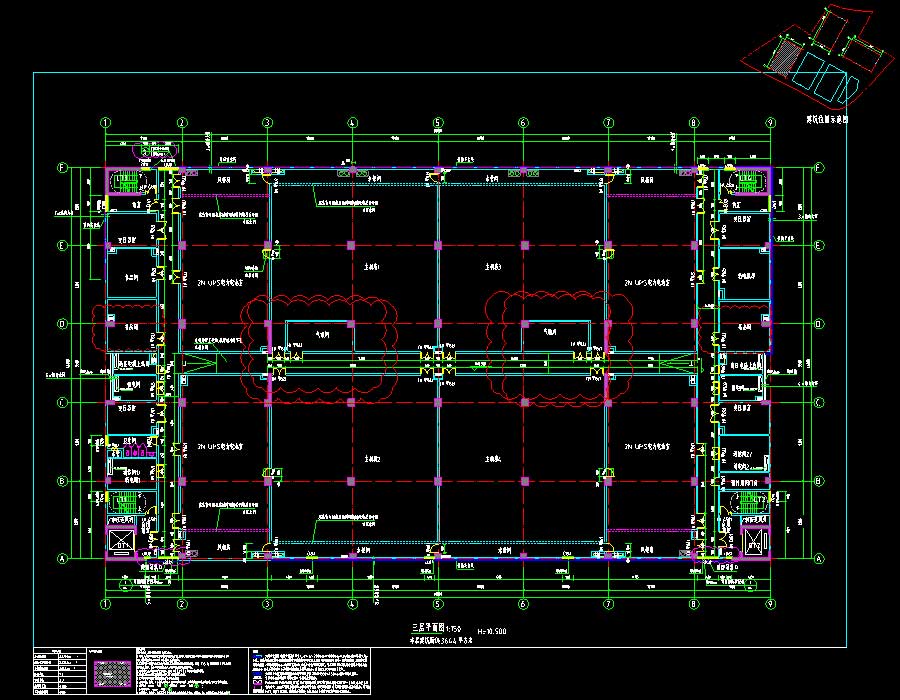

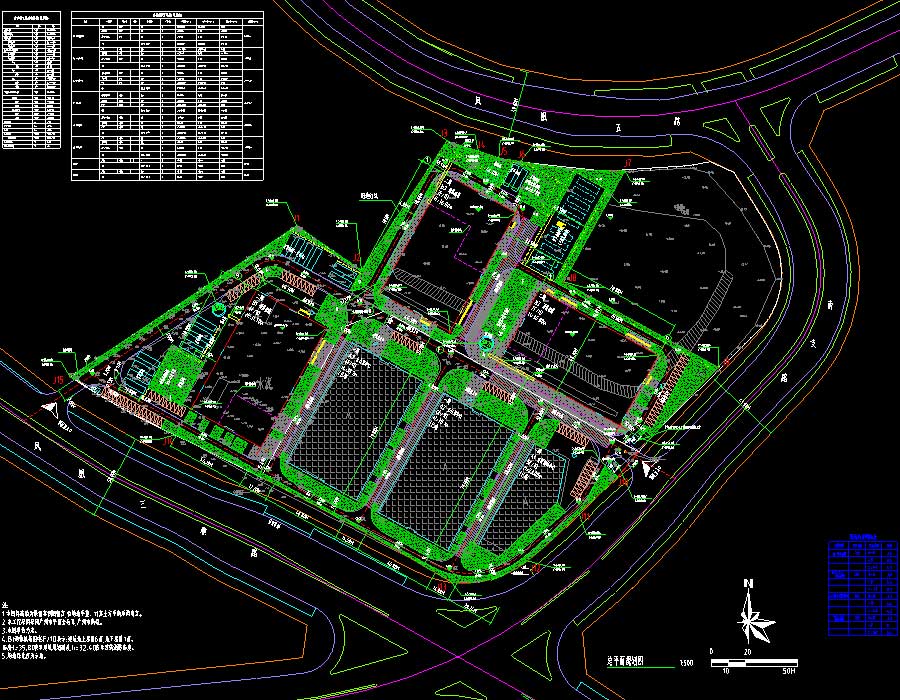

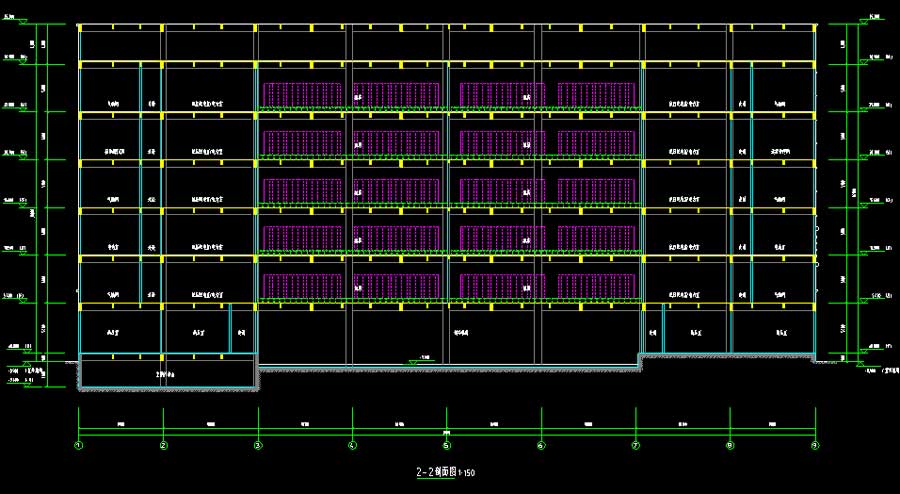

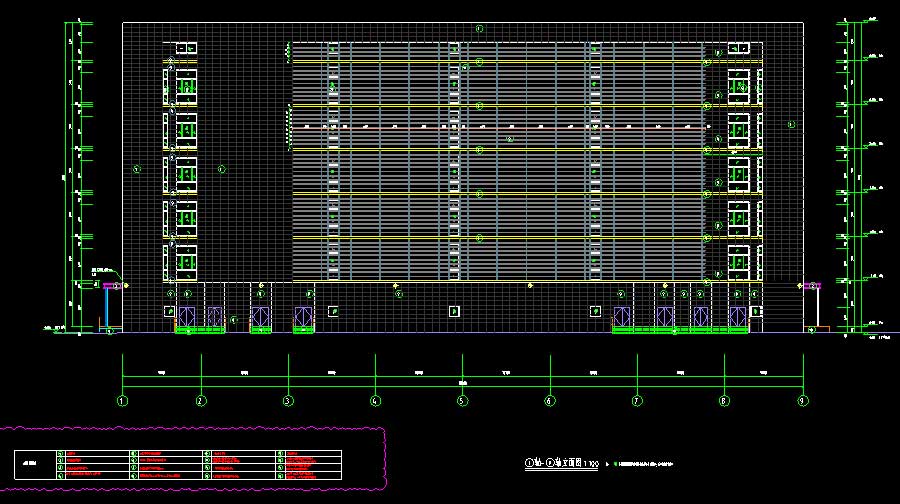

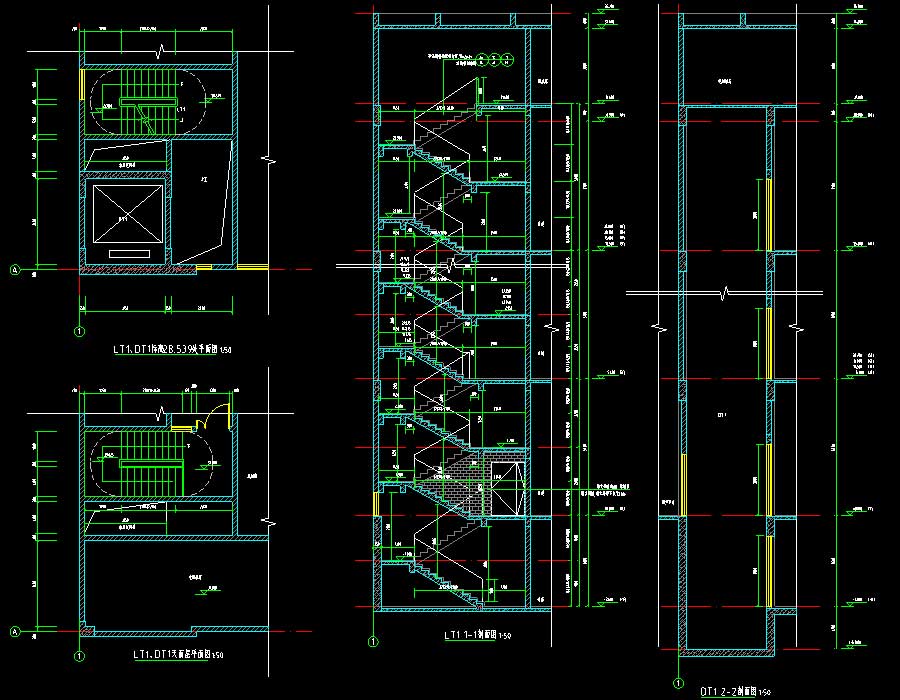

说明：该项目为某地B1栋、B2栋、B3栋通信机房大楼及门卫室建筑、结构、给排水、电气、采暖通风施工图，含水消防、气体消防、智能化、火灾自动报警、抗震支架、基坑支护、技术规格书、消防专篇、海绵城市设计。抗震计算采用的设防烈度为7度，抗震措施采用的设防烈度为8度，主要结构形式为钢筋混凝土框架-剪力墙结构。B1栋建筑规划高度为36.1米，地上层数6层，地下层数为1层，总建筑面积为22797平方米；B2栋建筑规划高度为41.2米，地上层数7层，地下层数为1层，总建筑面积为26623平方米；B3栋建筑规划高度为42.7米，地上层数7层，地下层数为1层，总建筑面积为27260平方米；门卫室建筑规划高度为4.5米，地上层数1层，总建筑面积为35平方米。图纸内容含：建筑：建筑说明，建筑设计节能专篇，总平面规划图，平面图，立面图，剖面图，楼电梯大样图，门窗表及门窗大样图，节点大样图，防火封堵大样图，墙身大样图；结构：结构说明，钢结构设计总说明，室外管线支架结构图，管线支架节点大样图，室外油罐结构图，蓄冷罐、柴油发电机基础及挡土墙结构图，施工图危大分部分项工程范围提示，钢筋混凝土结构平面整体表示法梁构造通用图说明，预应力混凝土管桩说明及大样，剪力墙通用构造说明，墙柱定位及截面变化示意图，基础平面图，承台大样图，现浇柱大样及柱表，剪力墙平面及大样图，结构及梁配筋平面图冷却塔基础、梯屋面结构及梁配筋平面图；给排水：给排水说明，安全文明施工专篇说明，抗震设计与施工说明，给排水、消防抗震支吊架大样图，水泵安装及运行维护专篇说明，虹吸雨水系统专篇说明，给水、雨水、污水总平面规划图，生活给水系统图及空调补水系统图，排水系统原理图，屋面虹吸雨水系统原理图，给排水平面图；电气：电气说明，低压配电系统图，动力配电箱系统图，照明配电箱系统图，竖向干线系统图，应急照明系统干线图，电气火灾监控系统图，消防电源监控系统图，局部电气设备布置平面图，干线走向图，动力配电平面图，照明配电平面图，应急疏散照明配电平面图，插座配电平面图，防雷大样图，接地平面图，等电位连接平面图；暖通：暖通说明，抗震设计说明，消防加压系统图，消防排烟系统图，通风系统图，通风平面图，通风防排烟平面图，抗震支吊架大样图，设备安装大样等等。
