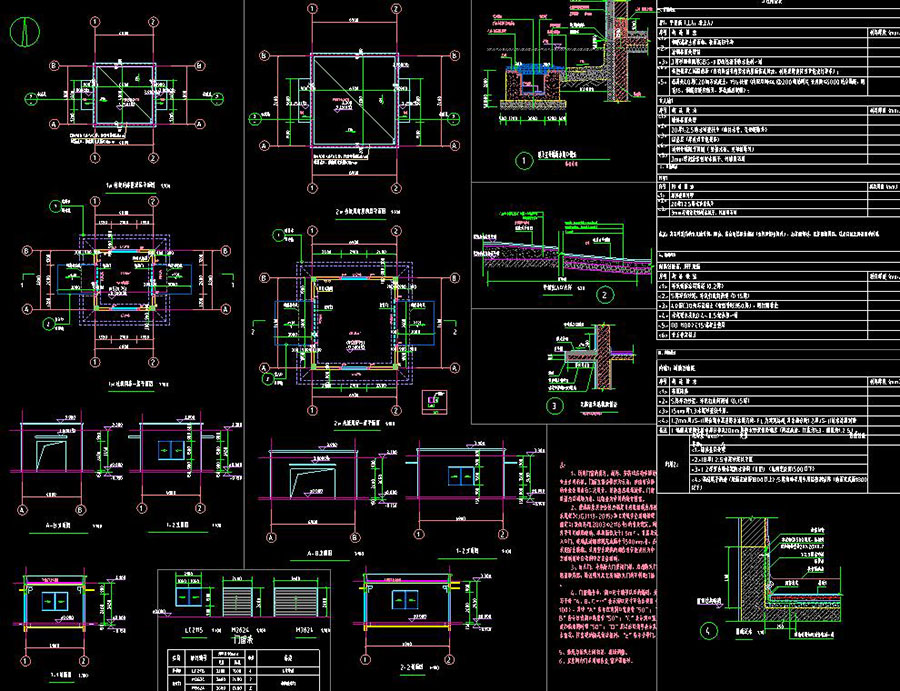

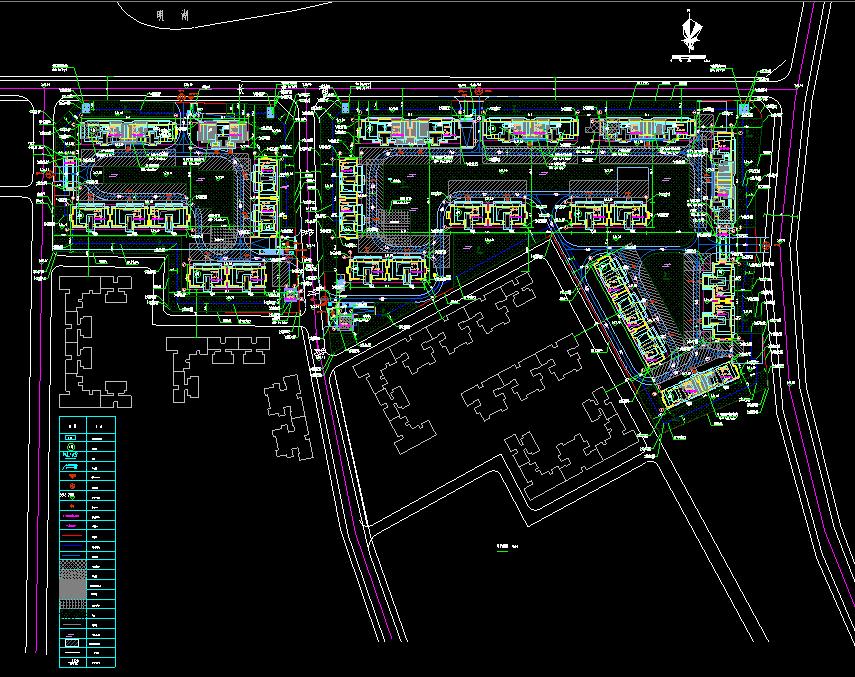

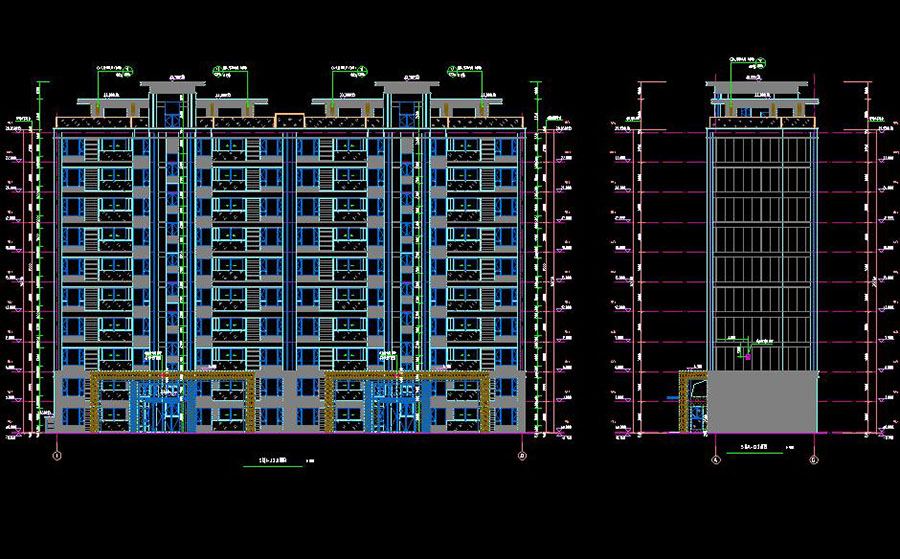

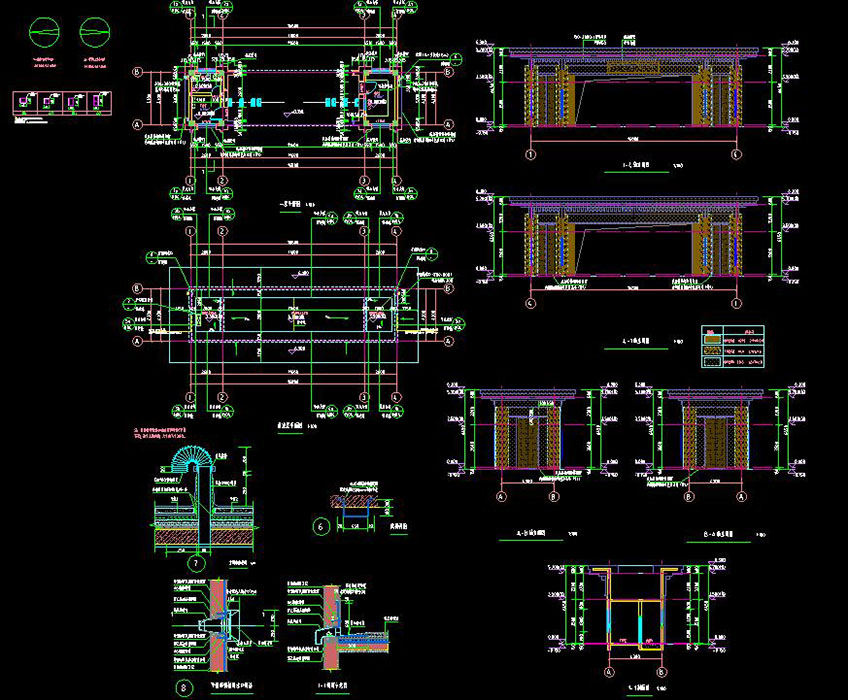

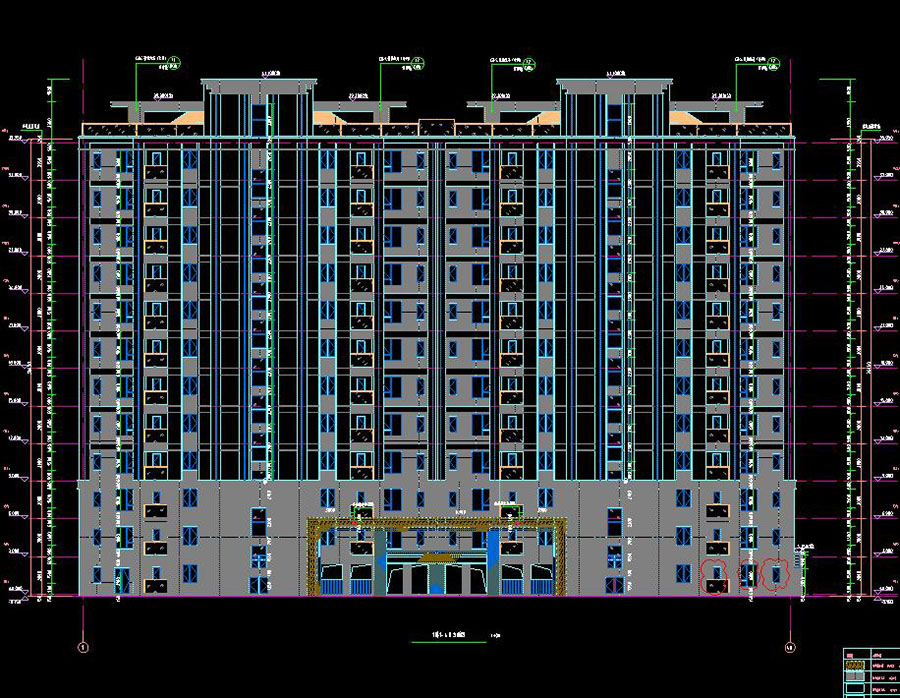

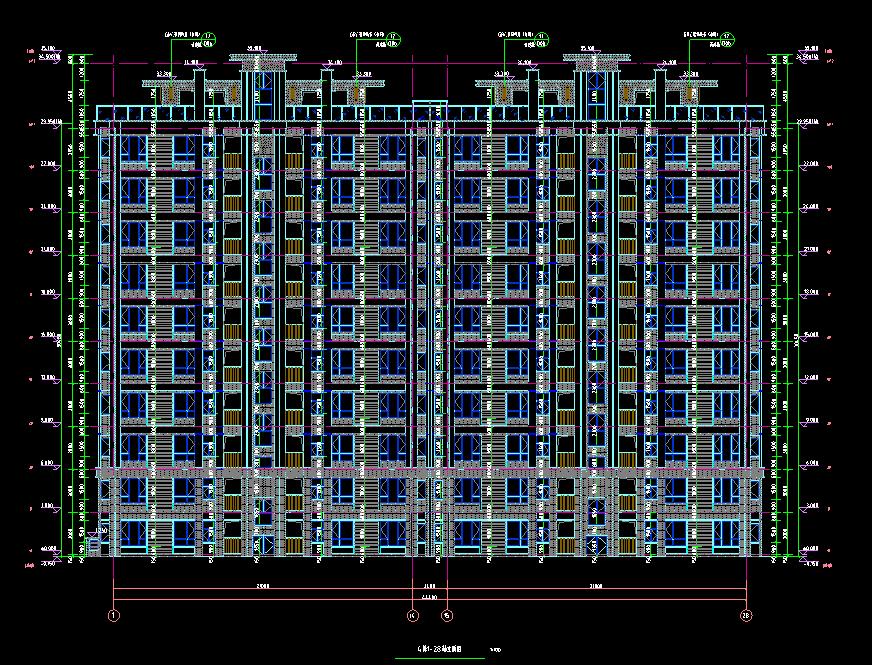

说明：大数据国家新型工业示范园区建设项目多栋住宅楼及地下室、垃圾用房、门卫室全专业施工图，其中1、9栋住宅楼地上12层，建筑高度36.45m，4~6、11~16栋住宅楼地上10层，建筑高度30.45m，7、8、10栋住宅楼地上13层，建筑高度39.45m，总建筑面积4136.41~9245.25㎡，剪力墙结构，筏板基础；地下室地下1层，层高3.9m，总建筑面积42939.35（地块一12614.39、地块二30324.96）㎡，框架结构，独立基础条形基础，门卫室地上1层，建筑高度3.95m，总建筑面积地块一25.2㎡，地块二25.2㎡，抗震设防烈度7度。图纸包含：总平面图，道路及竖向布置图，消防通道及登高扑救面示意图，图纸目录，建筑施工图设计说明，工程做法表，各层平面图，立剖面图，楼电梯大样图，门窗大样图，通用大样，节点大样图，建筑节能设计说明，保温示意图，屋顶层保温示意图，构架层保温示意图，标准层保温放大平面图，地下一层组合平面图、放大平面图，地下室防火分区平面示意图，地下室顶板标高平面示意图，剖面图，坡道剖面图，坡道负一层平面图，高低压配电房详图，地下室节点大样等；结构施工图设计总说明，危险性较大的分部分项工程设计说明，基础平面布置图，基础配筋图，基础详图，墙柱平面布置图，墙柱详图，结构平面布置图，梁板配筋图，大屋面层梁平法施工图，构架层梁平法施工图，节点大样图，楼梯大样图等；室内给排水施工图设计、施工说明，给排水平面图，屋顶层平面图，构架层平面图，户型大样图、水井大样图，给排水系统原理图；暖通施工说明，图例，主要设备材料表，通用安装详图，加压送风系统图，通风、防排烟平面图；强电施工图设计说明，弱电施工图设计说明，系统图例及设备材料表、选用图集目录、弱电消防线型表，竖向干线系统图，强电系统图，弱电系统图，火灾自动报警系统图，强电平面图，屋顶层强电平面图，屋顶层防雷平面图，消防及弱电平面图，屋顶层消防及弱电平面图等等。图纸包含：勘察、建筑、结构、给排水、暖通、电气、幕墙、绿色建筑、海绵城市、卫生防疫专篇、交安、人防、装配式、景观、抗浮设计、抗震支架、市政道路、物料表等
