某新能源产业园电气专业施工图3902210104文件大小:95.57M图纸张数:90张推荐人:参数曲面拟合所属分类:电气专业
分 享
下  载
建筑面积:204500㎡地上层数:31,31,17,17,7,7,24,24,17,17,2,31,31层建筑高度:地下层数:2,2层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2017

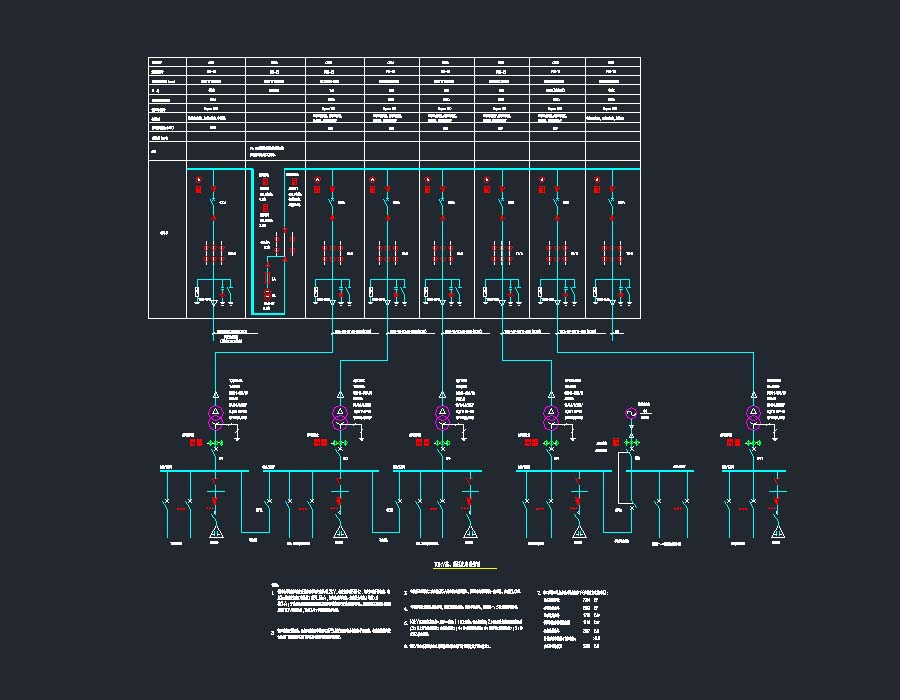

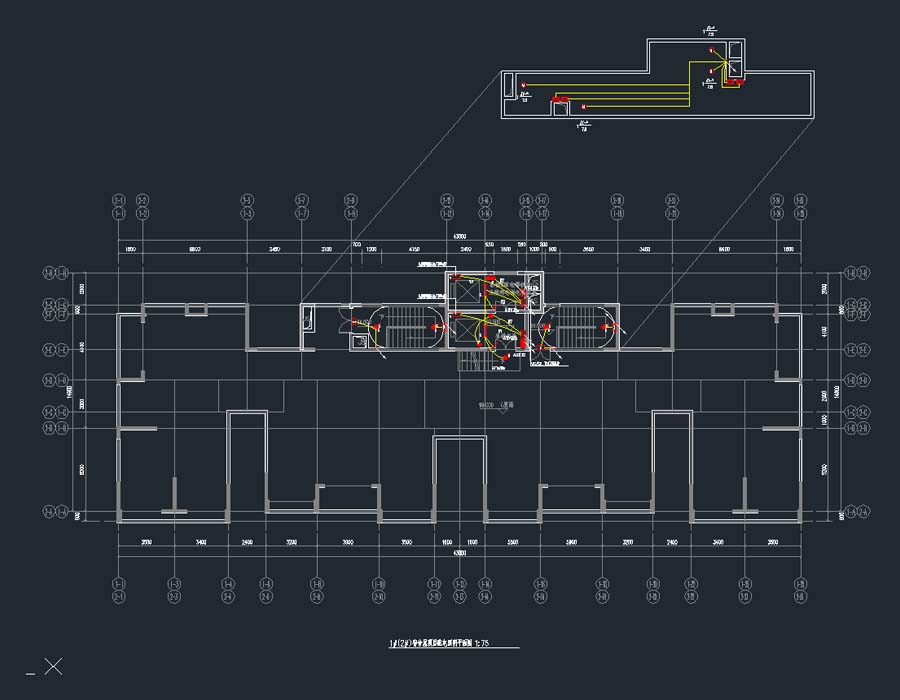

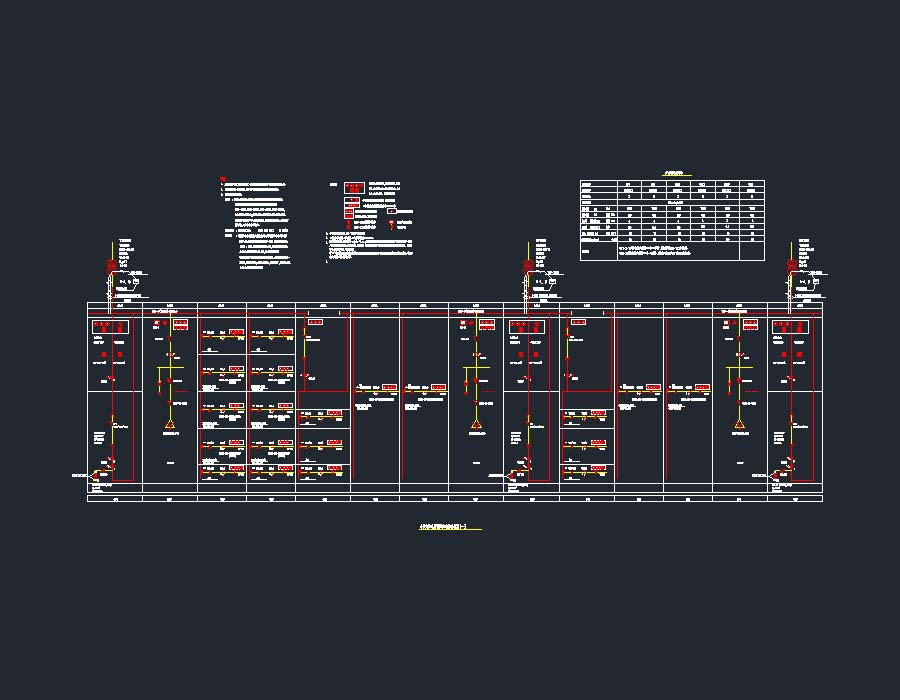

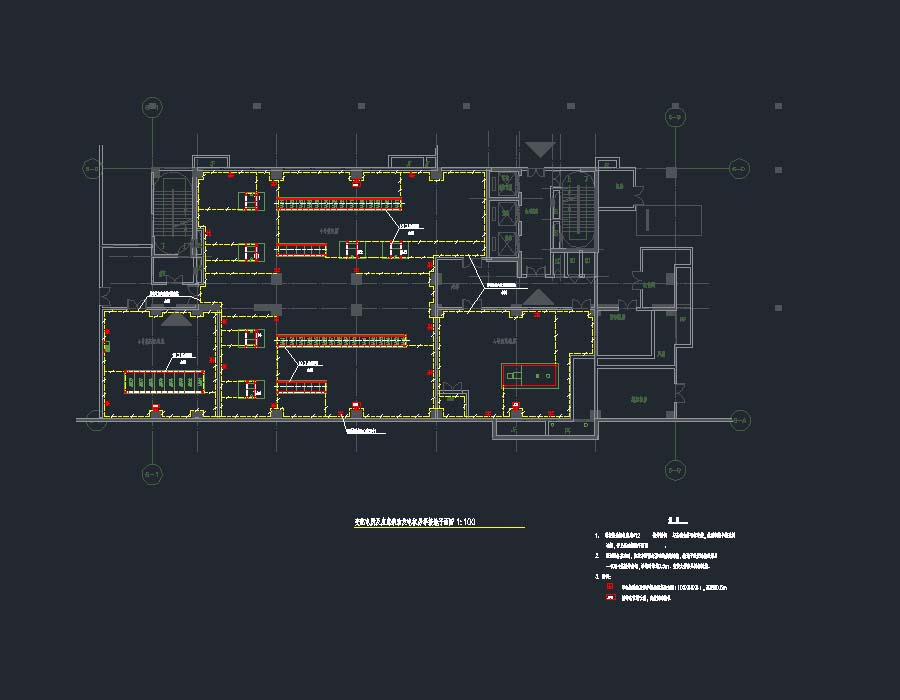

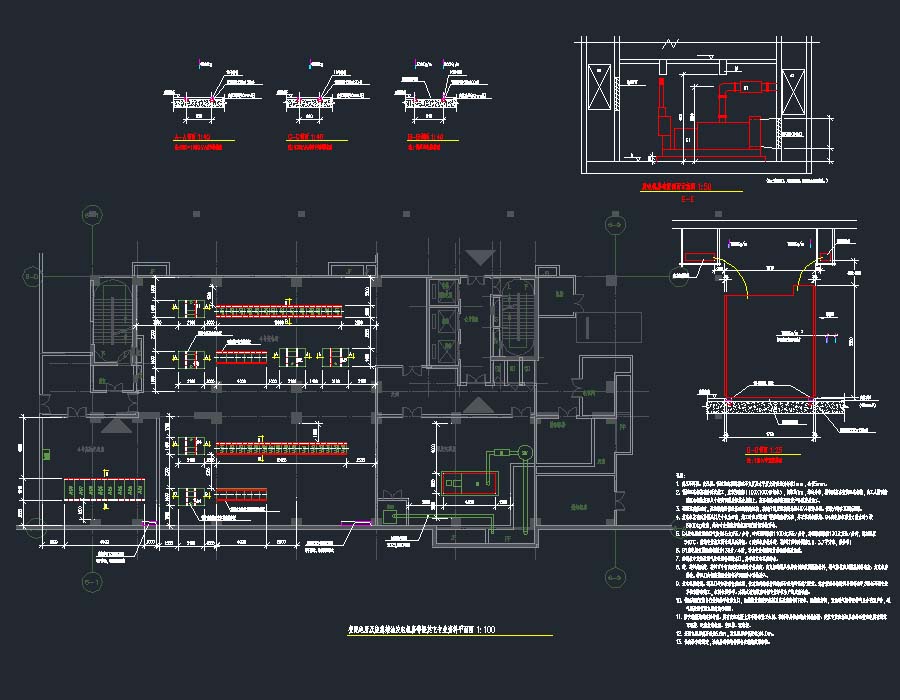

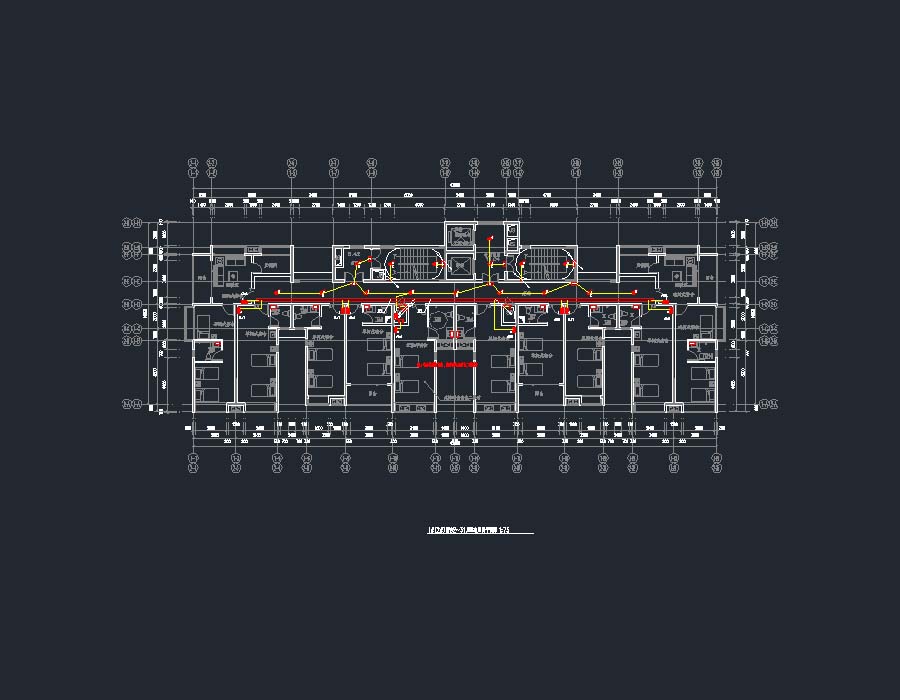

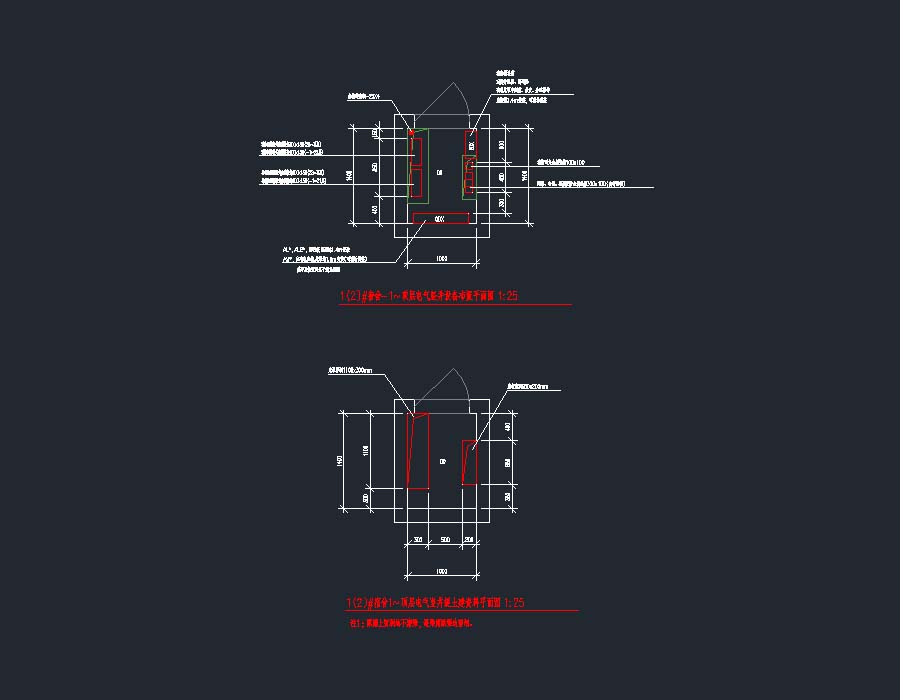

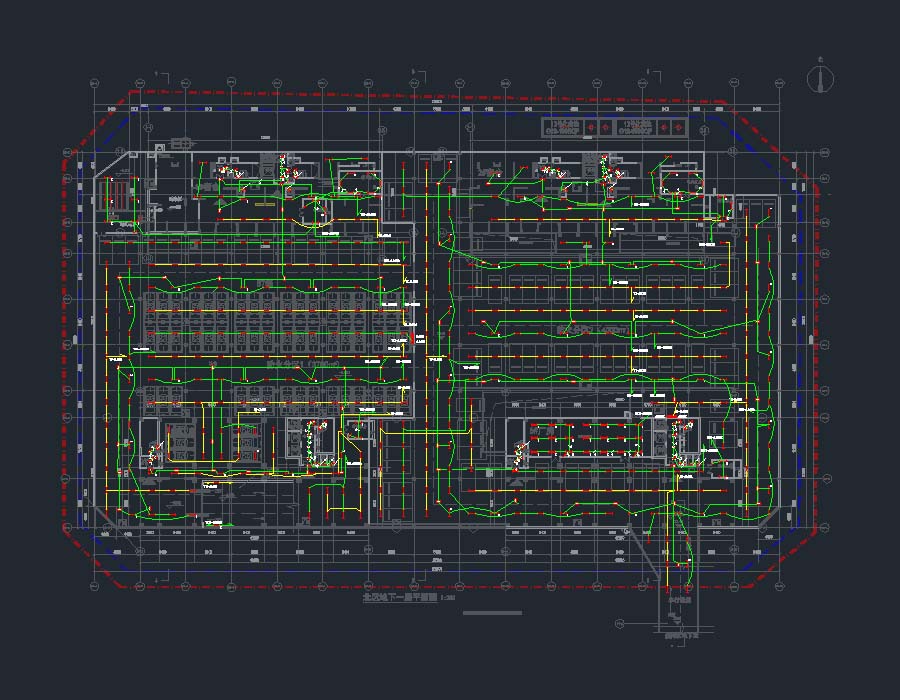

说明:该项目为某新能源电池产业项目电气专业施工图,建筑面积为204500平方米,分南北两区,北区总建筑面积为8万平方米,包括31层1、2#宿舍,17层5、6#宿舍及2层地下车库。南区1#2#厂房为7层,3#4#厂房为24层,5#6#厂房为17层;1#食堂为2层;1#2#宿舍为1层架空,2-31层为宿舍;南区半地下室层数局部为2层,地下室层数局部为1层,北区半地下室层数为1层,地下室层数为1层。图纸包括:强电施工图设计总说明,高低压配电系统图,变配电所及应急柴油发电机房等设备布置平面图、提其他专业资料平面图,接地平面图,地下室配电干线系统图、动力配电箱系统图、照明配电箱系统图,配电平面图,照明平面图,接地平面图,照明配电箱控制原理图,潜水泵控制原理图,排烟兼排风机控制原理图,进风兼补风机控制原理图,排烟风机、加压风机控制原理图,宿舍及厂房配电干线系统图、配电箱系统图、配电照明平面图、屋顶防雷平面图、电井大样图,火灾自动报警系统设计总说明,地下室火灾自动报警系统图,消防设备电源监控系统图,防火门监控系统图,电气火灾监控系统图,火灾自动报警平面图;弱电设计说明,闭路电视监控系统图,停车场管理系统布置图,弱电平面图,火灾报警系统主结线图,地下室电气火灾监控系统图,地下室消防电源监控系统图,地下室防火门监控系统图等。
