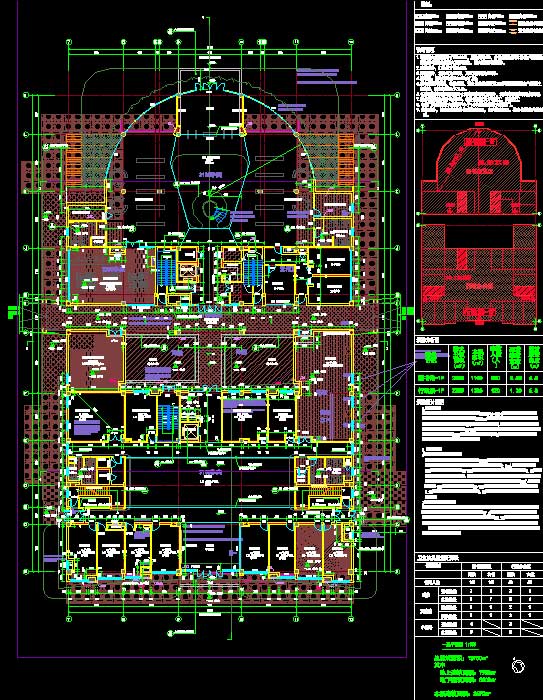

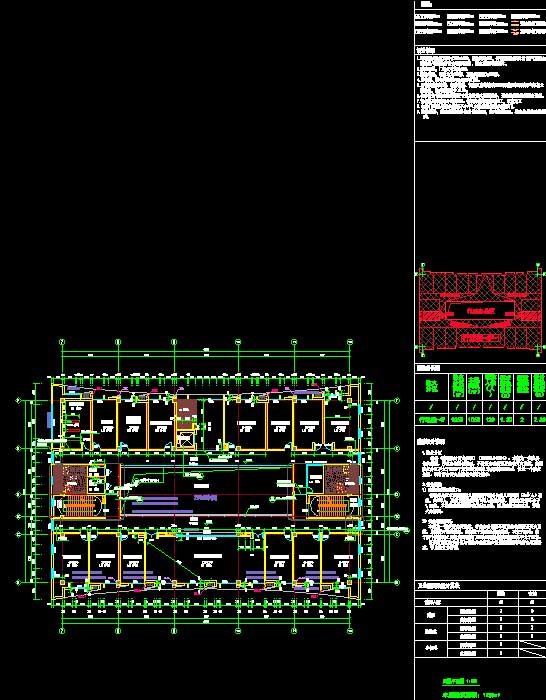

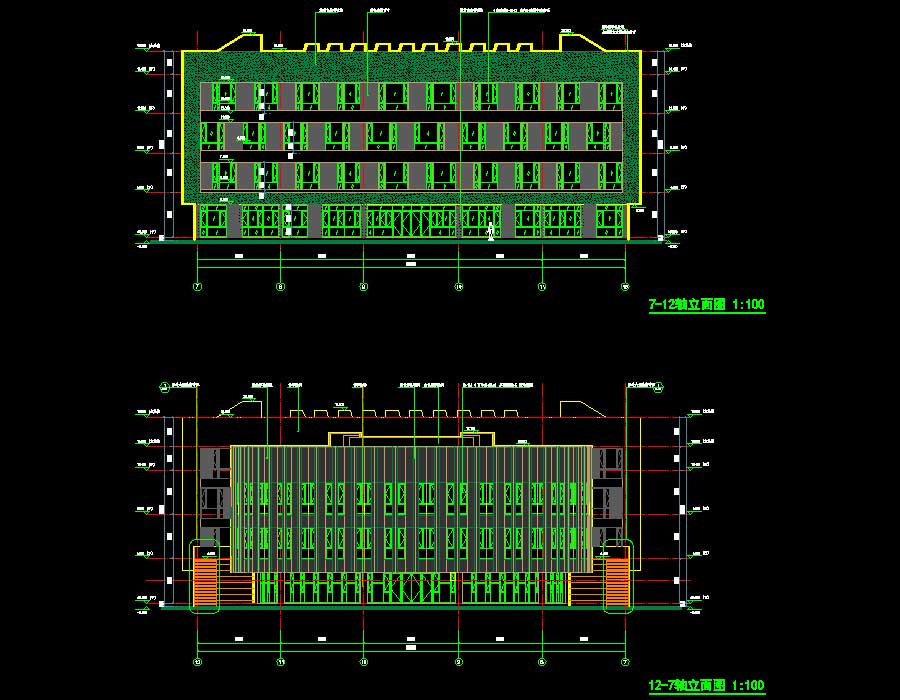

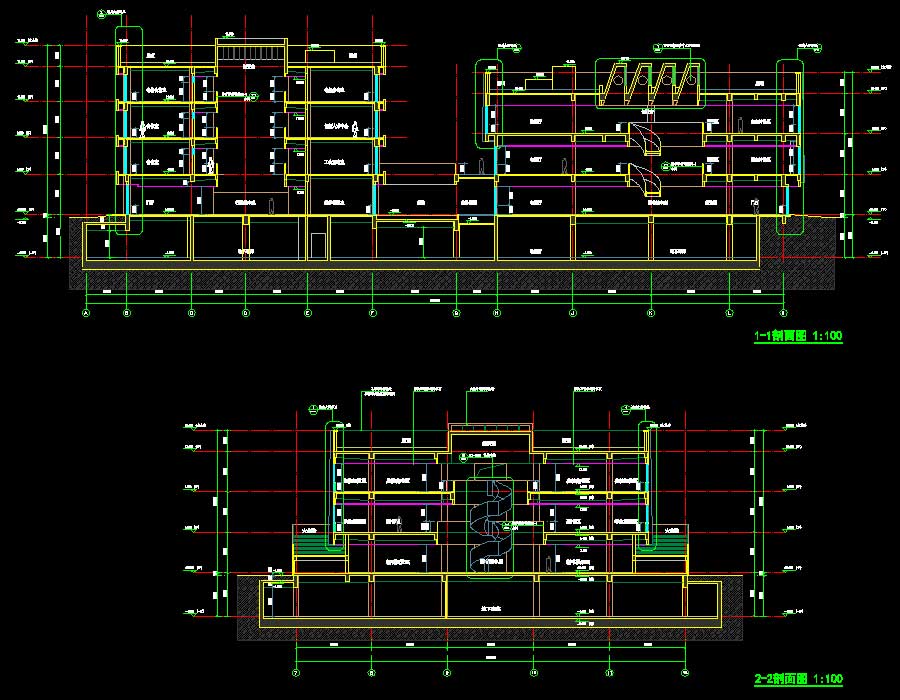

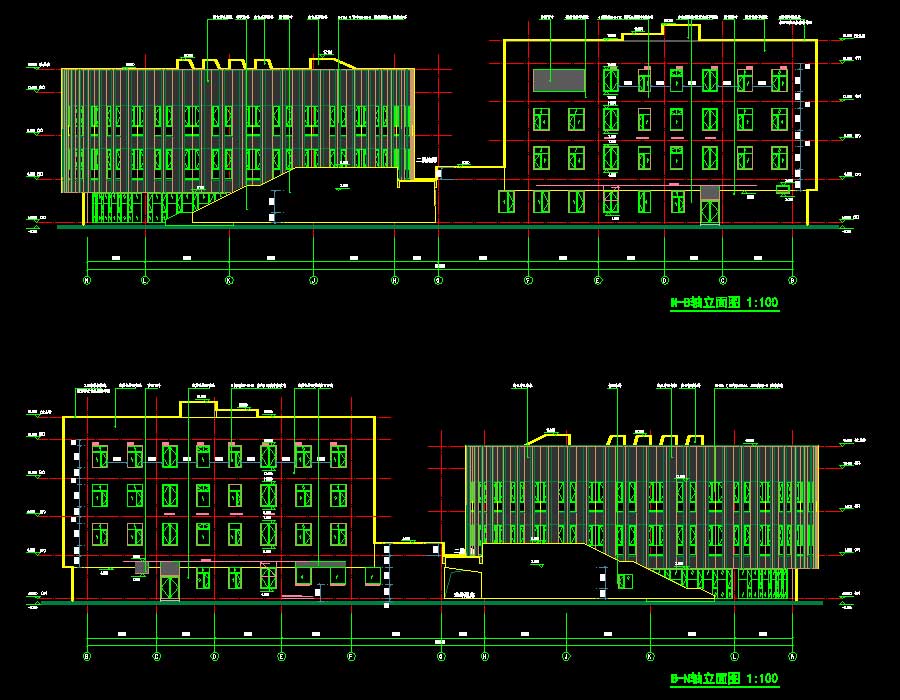

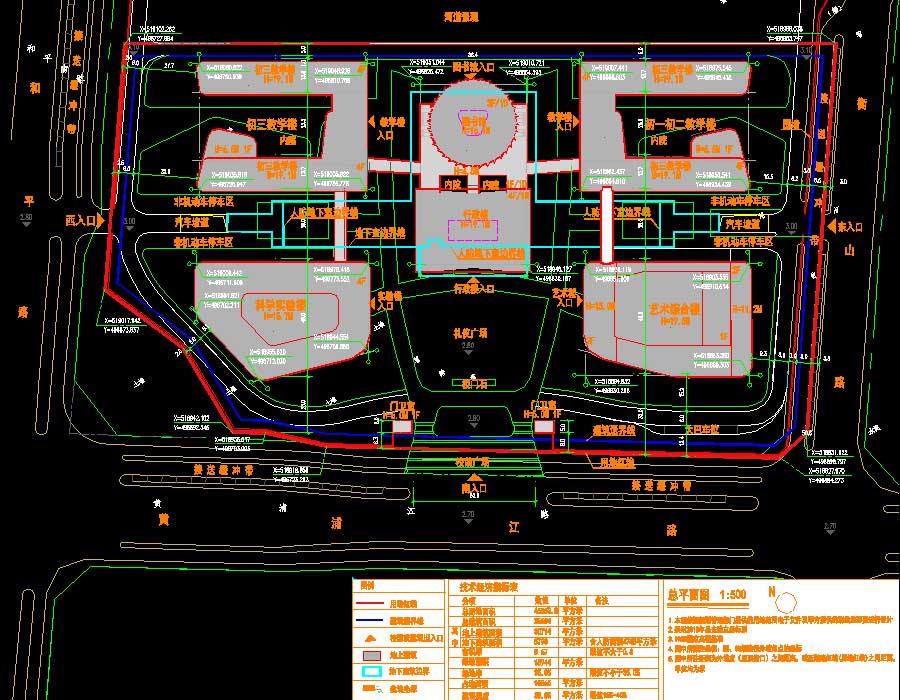

说明:某中学新城区分校多栋建筑楼全专业施工图,其中,图书行政综合楼,总建筑面积13750平方米,建筑主要功能:图书阅览、行政办公、地下车库及校园配套的设备机房,建筑层数:地上4层,地下1层,高19.1米(室外设计地坪至女儿墙墙顶),钢筋混凝土框架结构;艺术综合楼,总建筑面积4725平方米,建筑主要功能:一层:800人报告厅、后台、门厅及其配套功能区域,二层:报告厅上空、休息厅、音乐教室、舞蹈教室等,地下1-2层,高19.5米(从室外地坪计算至女儿墙面),钢筋混凝土框架结构;科学实验楼,总建筑面积9505平方米,地上4层,主要功能:一层:化学试验室、STREAM教室、门厅、中庭,二层:生物实验室、物理试验室等,三层:美术教室、书法教室、劳技教室、历史教室、地理教室等,四层:计算机网络教室、软件制作室、校园网络管理中心等,高18.7米(从室外地坪计算至女儿墙面);初一、初二教学楼,总建筑面积8225平方米,地上四层,主要功能:一层:门厅、合班教室、普通标准教室,二至四层:普通标准教室、教研室、教室休息室等,高18.7米(从室外地坪计算至女儿墙面);初三教室,总建筑面积8225平方米,地上4层,主要功能:一层:门厅、合班教室、普通标准教室,二至四层普通标准教室、教研室、教室休息室等,高18.7米(从室外地坪计算至女儿墙面);北区地下室,总建筑面积3106平方米,地下1层,主要功能:机动停车库,共设置94个地下机动车位,在东侧结合校园出入口设置一个7.0米的汽车坡道作为机动车库的车行出入口,高-4.2米(从室外地坪计算至地下室建筑完成面);体育馆及看台,总建筑面积(体育馆):8821.11平方米,其中地下室854.62平方米,(看台):478.47平方米,无地下室,建筑层数:地上三层,高24.50米(室外设计地坪至屋脊高度),主要功能:为校区游泳馆及体育馆,以及部分活动室;食堂,总建筑面积4088.48平方米,无地下室,地上二层,高12.4米(室外设计地坪至女儿墙墙顶),主要功能:校区学生食堂与教师食堂;宿舍楼,总建筑面积10434.55平方米,无地下室,地上五层,19.95米(室外设计地坪至女儿墙墙顶),主要功能:校区学生宿舍及教师公寓等等及配套建筑与连廊。图纸内容含:建筑、结构、强电、弱电、给排水、暖通专业施工图及景观、智能化、人防(行政图书综合楼-地下室)工程施工图。
