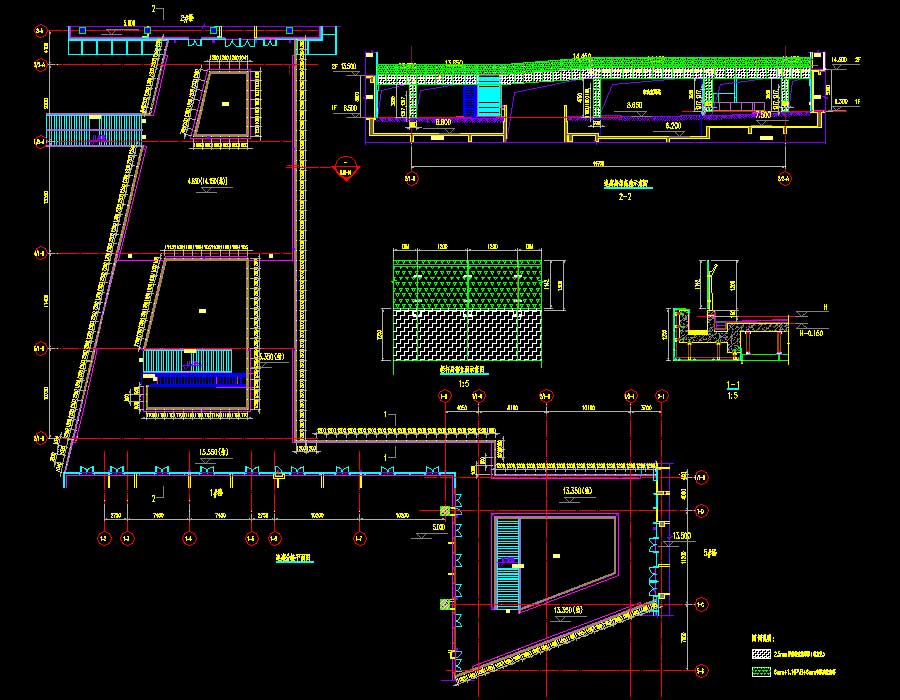

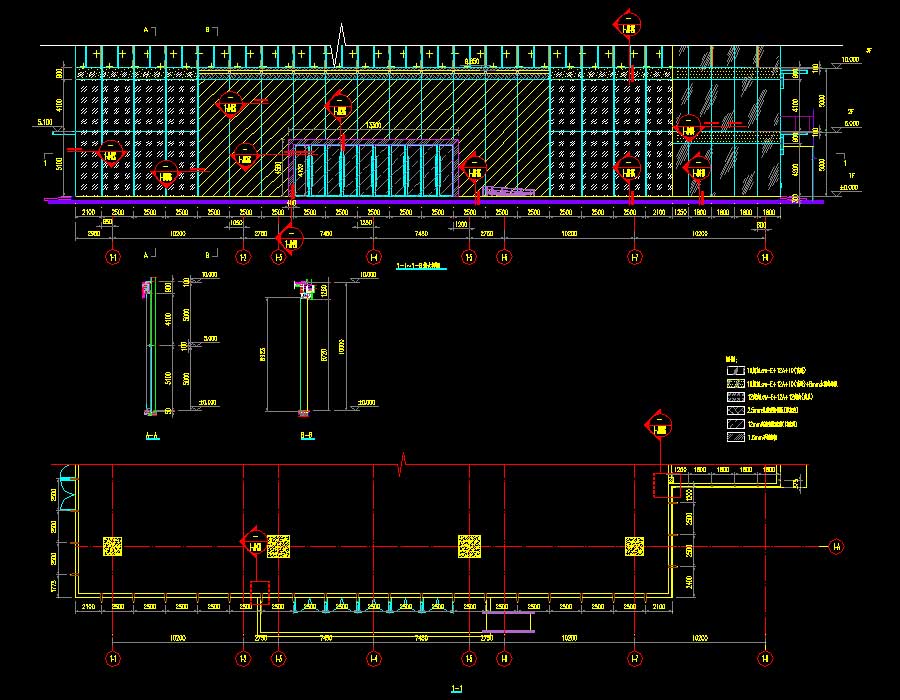

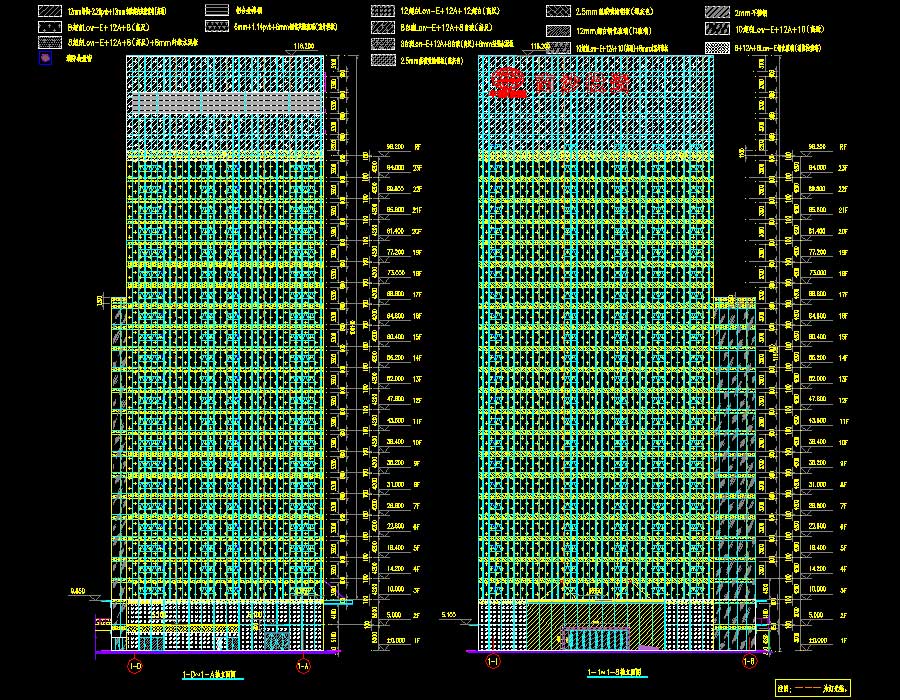

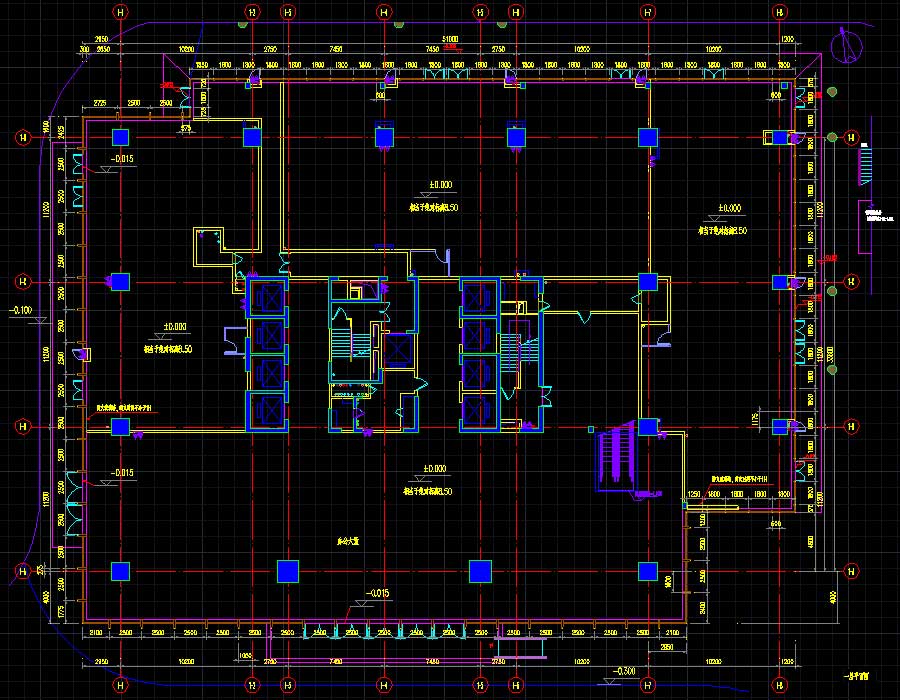

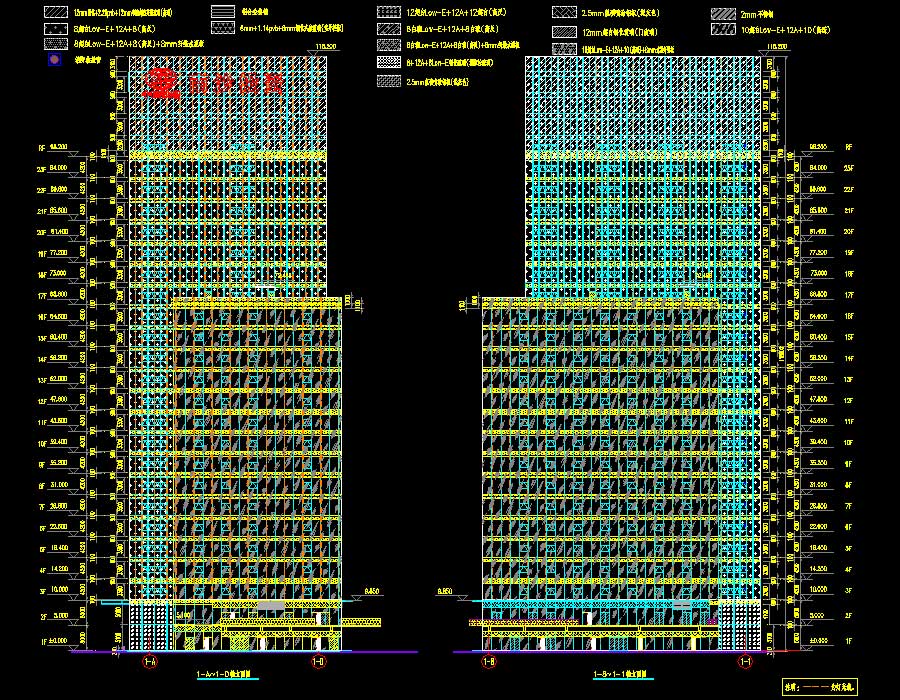

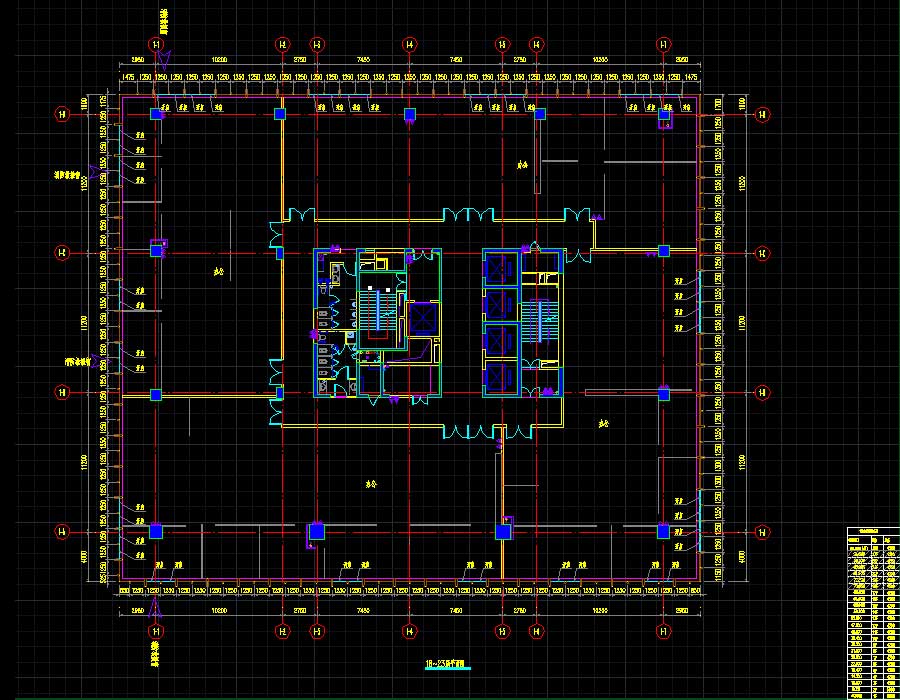

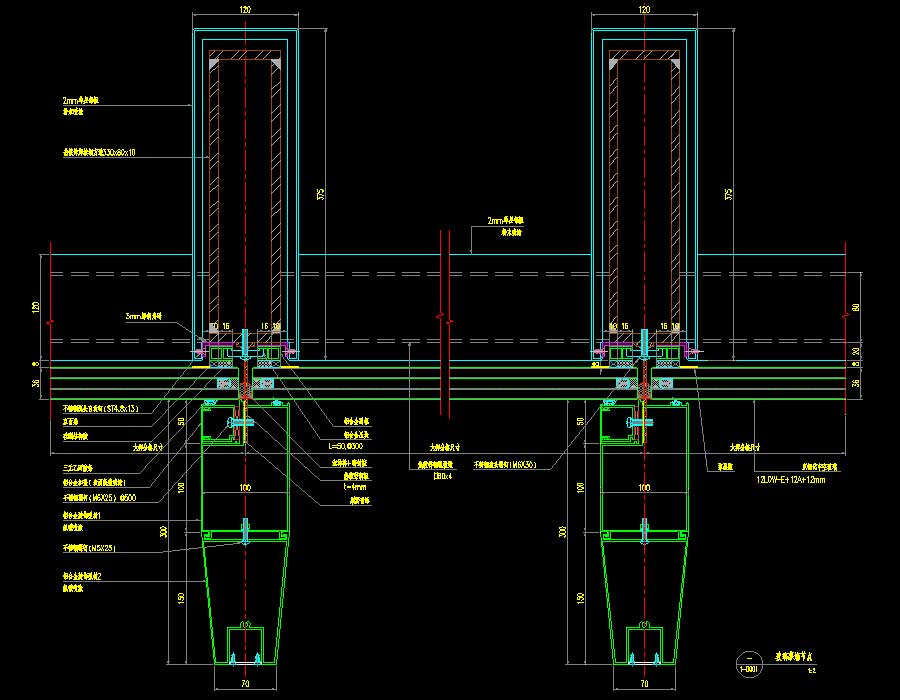

说明:该项目为某总部基地项目多栋建筑楼玻璃幕墙、铝合金、栏杆、百叶深化设计及施工图,其中,1#楼,建筑总高度118.2米,地上建筑层数20层,地下建筑层数1层;2#楼,建筑总高度119.44米,地上建筑层数20层,地下建筑层数1层;3#楼,建筑总高度109.6米,地上建筑层数20层,地下建筑层数1层;4#楼,建筑总高度109.6米,地上建筑层数20层,地下建筑层数1层;5#楼,建筑总高度54.7米,地上建筑层数13层,地下建筑层数1层;6#楼,建筑总高度47.1米,幕墙完成标高43.95,地上建筑层数11层,地下建筑层数1层;7#楼,建筑总高度79米,地上建筑层数26层,地下建筑层数1层;8#楼,建筑总高度76米,地上建筑层数25层,地下建筑层数1层。图纸内容含:设计说明、轴立面图、平面图、雨棚大样图、铝合金格栅大样图、首层大样图、标准塔楼栏杆大样、标准塔楼大样、屋顶层大样、开放平台大样图、屋顶层钢结构布置图、桁架大样图、屋顶层钢结构节点图、系统1节点图(半单元窗)、系统2节点图(铝板幕墙)、、系统2节点图(屋顶玻璃幕墙)、系统3节点图(首层商铺门联窗)、系统4节点图(雨蓬及连廊玻璃栏板)、系统5节点图(首层格栅吊顶)、玻璃幕墙防雷横剖节点图、玻璃幕墙防雷竖剖节点图、材料表、整体剖面图等。
建筑面积:建筑高度:118.2,119.44,109.6,109.6,54.7,47.1,79,76m地上层数:20,20,20,20,13,11,26,25层地下层数:1层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2018效果图:无建筑风格:现代
