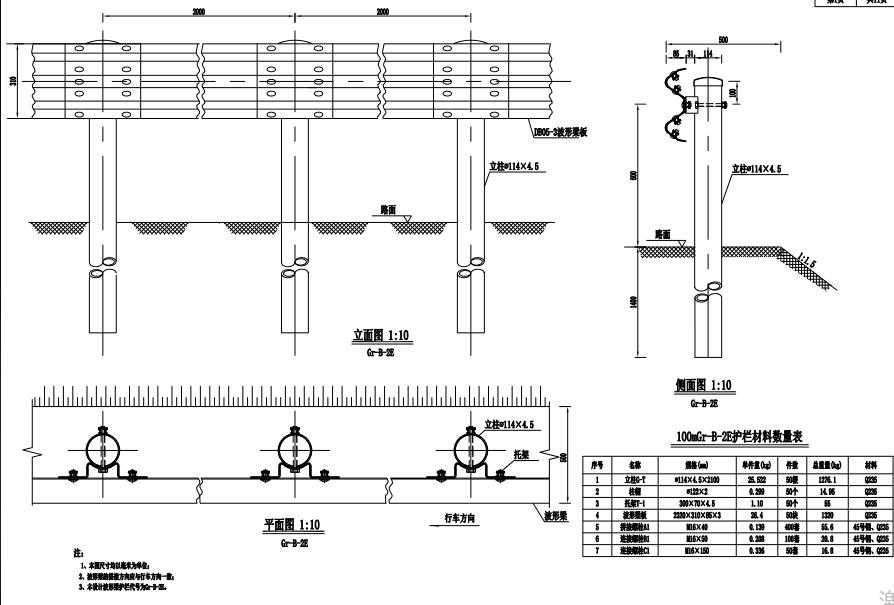

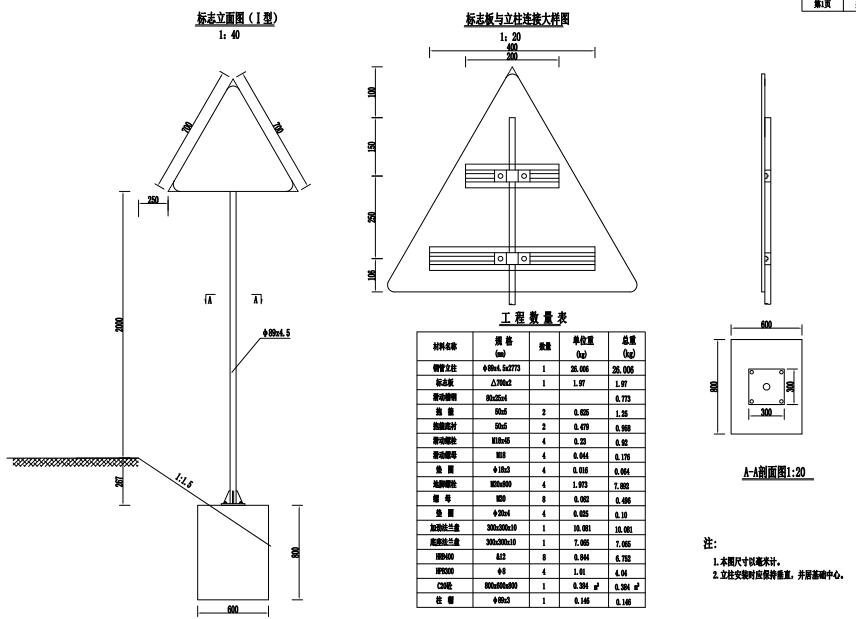

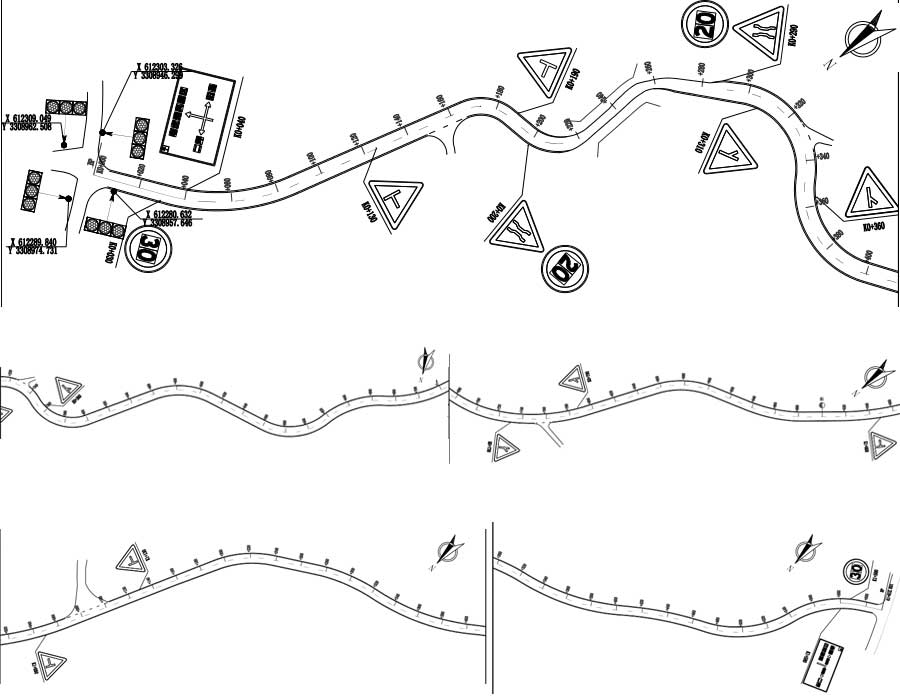

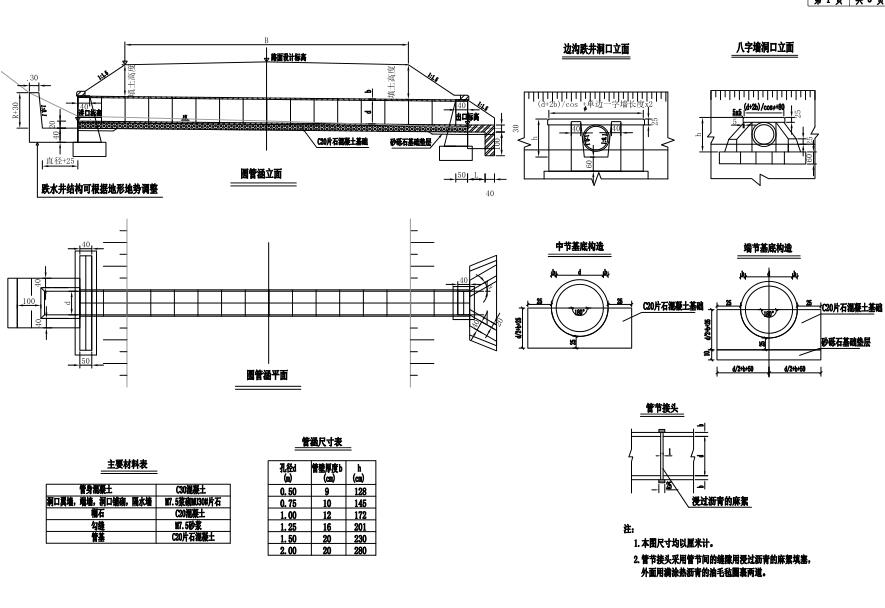

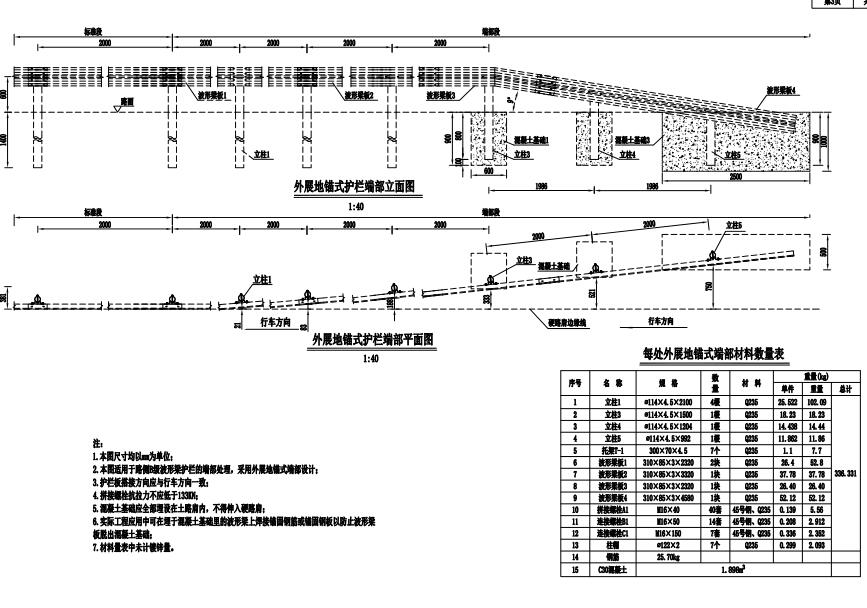

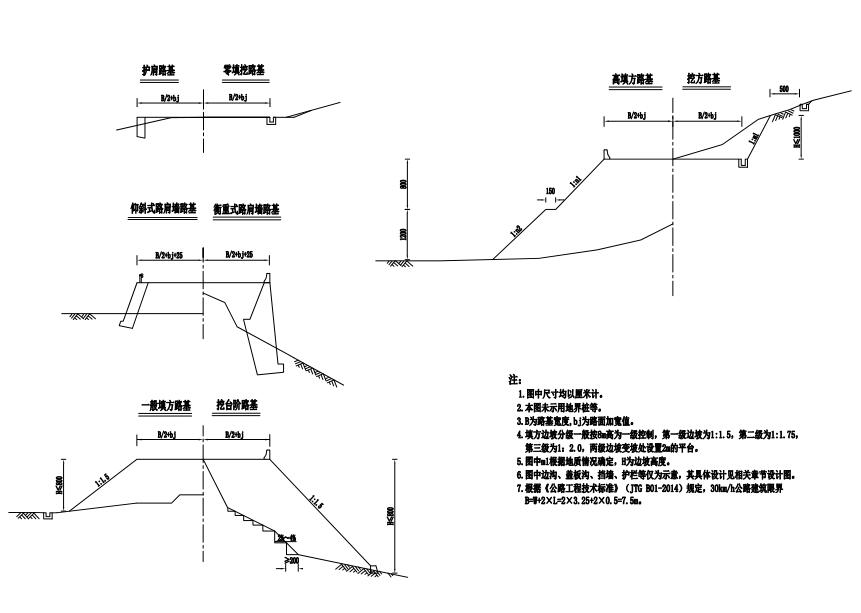

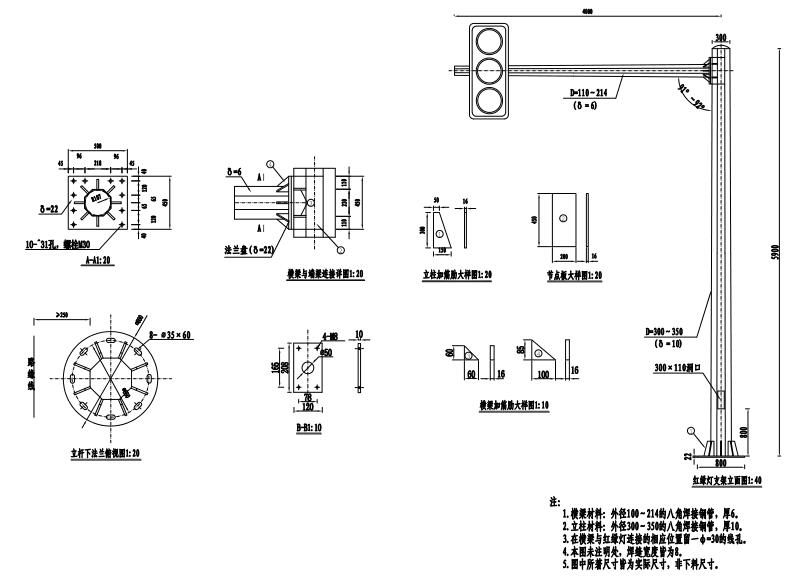

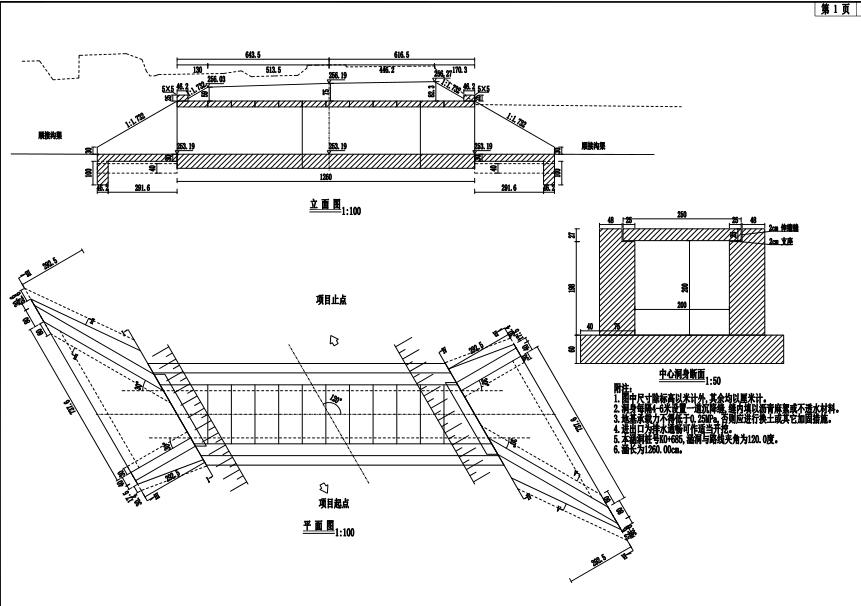

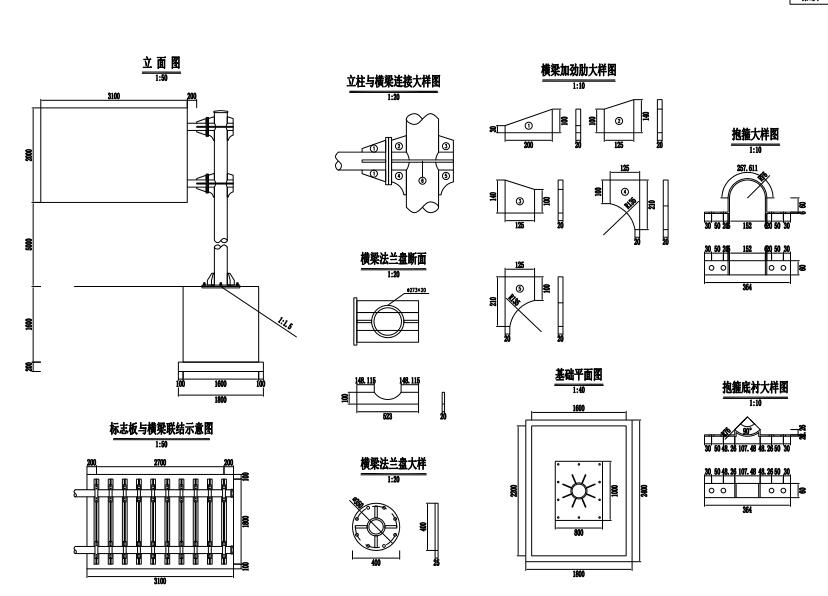

说明：某太平场至中心桥段、严鲤路口至廊桥家苑农民新村、青岩歪脚至黔陶公路段改造工程（PDF版）。其中，太平场至中心桥段，设计全长 6.485km，主要问题为道路宽度不足，部分线形不满足设计速度 30km/h 三级道路指标，交安设施较为完善，部分有损坏；护栏设置合理，大部分完好，但已不满足最新规范要求。共新建桥梁 1 座。本项目的公路等级参照设计速度为 30km/h 的三级公路（困难路段在满足道路功能的前提下适当降低技术指标），路基宽度为：6.5 米行车道 2×0.5 米土路肩=7.5 米。严鲤路口至廊桥家苑农民新村改造工程，线路总长为 1.613km,；采用四级公路标准，设计速度 30km/h，路基宽度 7.5m，仅对路面进行改造，全线沥青混凝土路面 11274m3 ，挖方 11916m 3 ，填方 7445m 3 ，其中，利用旧涵 1 道新建钢筋混凝土圆管涵 6 道、钢筋混凝土盖板涵 3 道。桥涵技术指标：设计荷载：公路—Ⅱ级；设计洪水频率：涵洞 1/25；地震动峰值加速度为 0.05g，地震基本烈度为Ⅵ度，采用Ⅵ度抗震措施设防。青岩歪脚至黔陶公路段，路线全长 5.25Km，三级公路，道路路基横断面宽度 7.5m，设计时速 30Km/h，路面结构为沥青混凝土，汽车荷载等级：公路－Ⅱ级。困难地段适当降低指标。设计含总体设计、路线、安全设施、路基路面、桥梁涵洞、路线交叉、其它工程、施工组织计划等。图纸目录：项目地理位置图、说明、路线平/纵面缩图、主要技术经济指标表、总体平面设计图、说明、路线平面图及纵断面图、直线/典线及转角表、纵坡/竖曲线表、公路用地表、赔偿树木青苗表、砍树挖根数量表、拆迁建筑物表、拆迁电力通讯设施表、逐桩坐标表、导线点成果表、安全设施工程数量汇总表、沿线标志/标线平面布置图、标志/标线/护栏/轮廓/道口标柱设置一览表、标志板面布置图、单柱式标志一般构造图、主线标线设计图、波形护栏设计图及一览表、轮廓标设计图、里程碑、百米桩/道口标柱/公路界碑一般构造图、交通信号灯安装结构图、路基及路面说明、路基设计表、路基标准横断面图、路基一般设计图及横断面设计图、超高方式图、耕地填前夯（压）实数量表、低填浅挖路基处理工程数量表及设计图、陡坡路堤或填挖交界工程数量表及处理设计图、特殊路基处理数量表及设计图、路基支挡、防护工程设计图、路面工程数量表、路面结构图等等。
