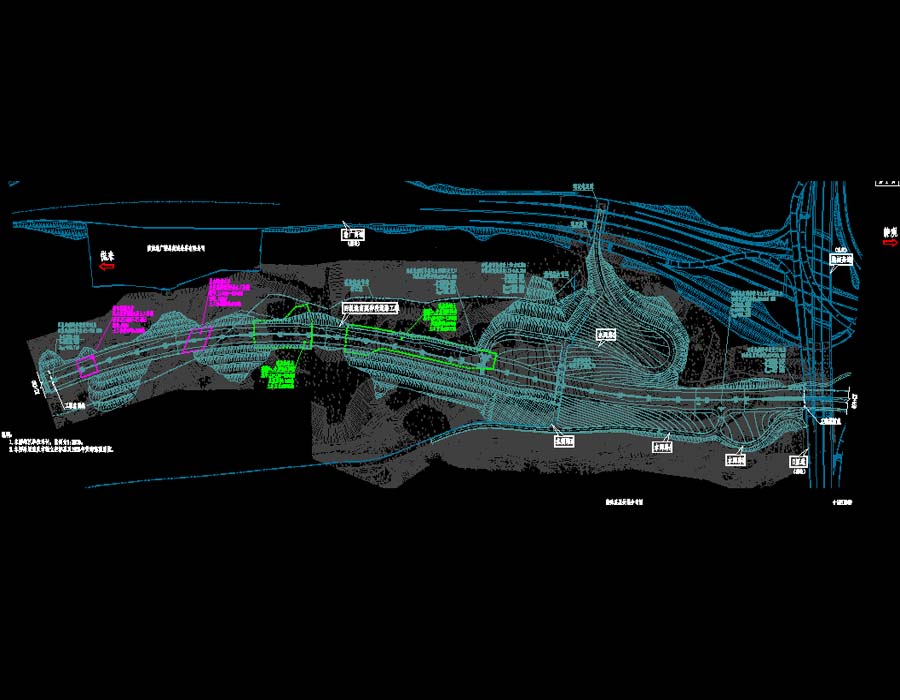

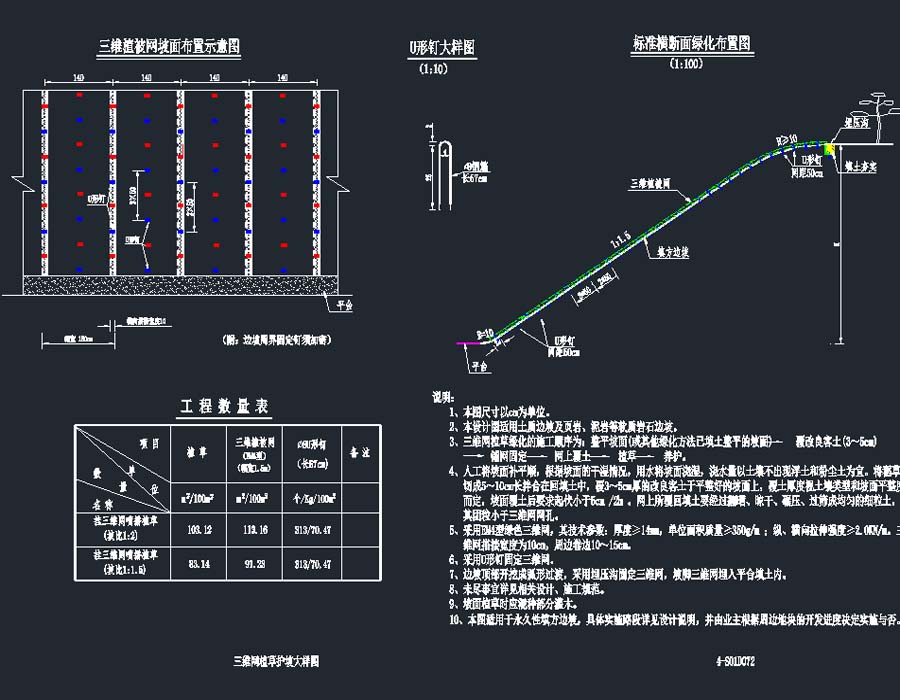

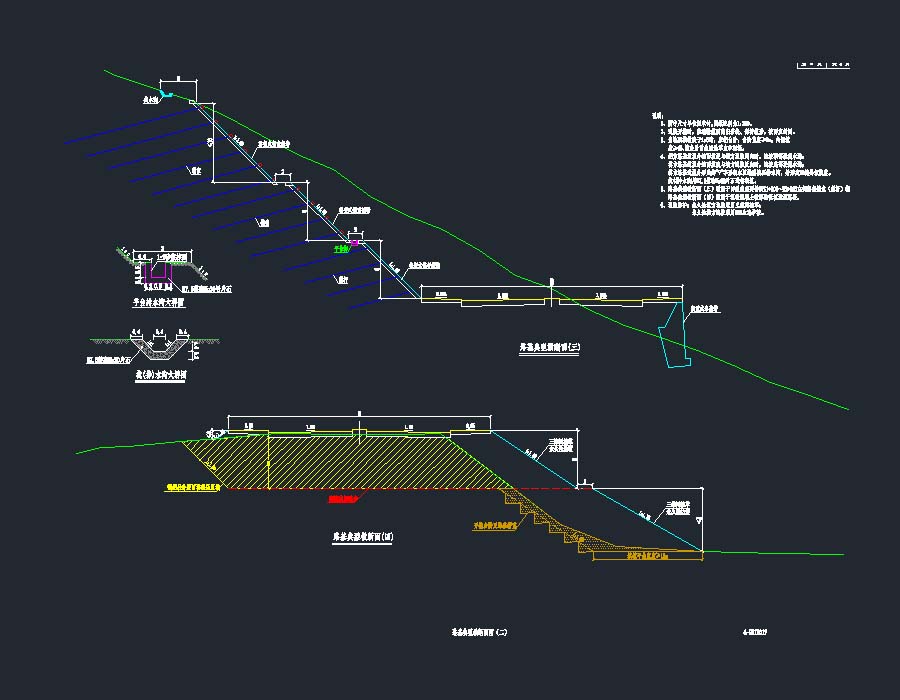

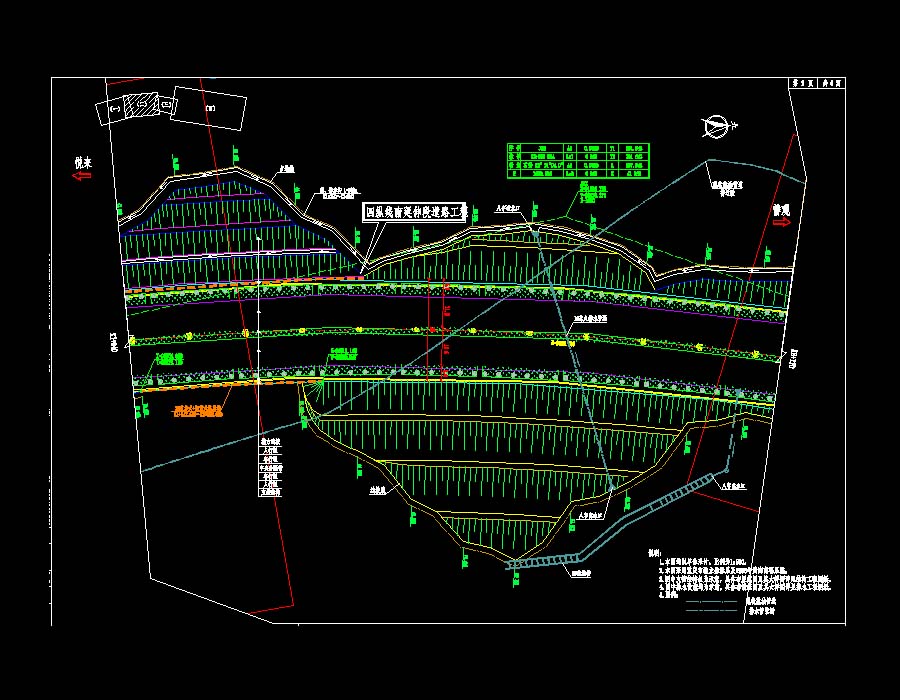

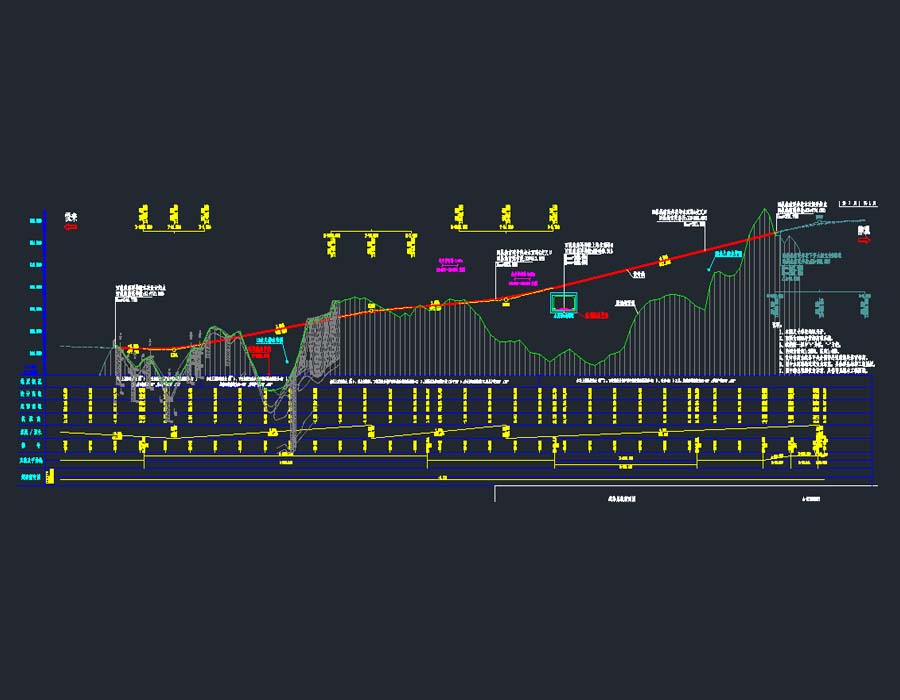

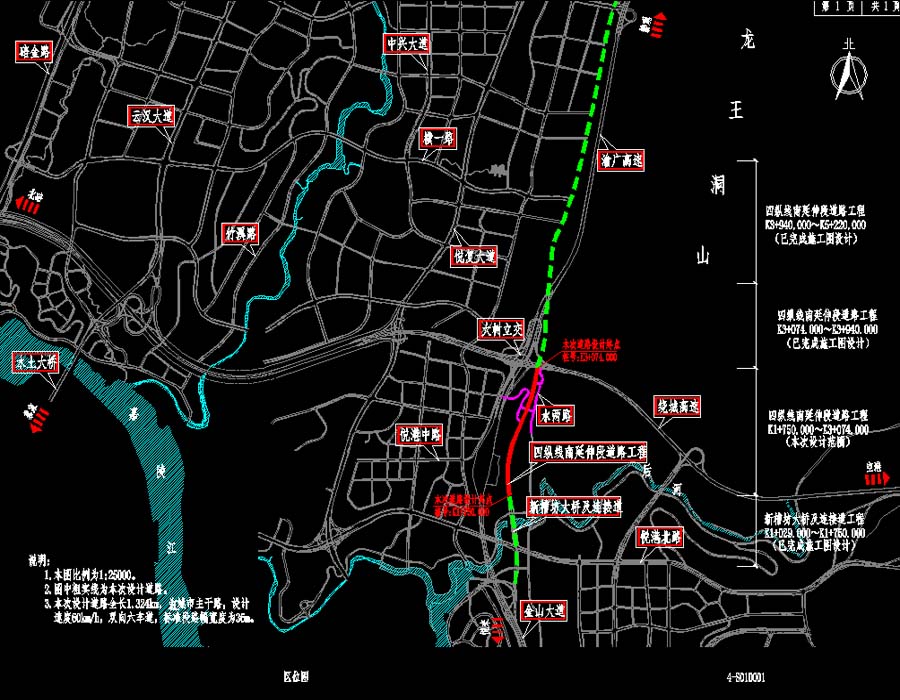

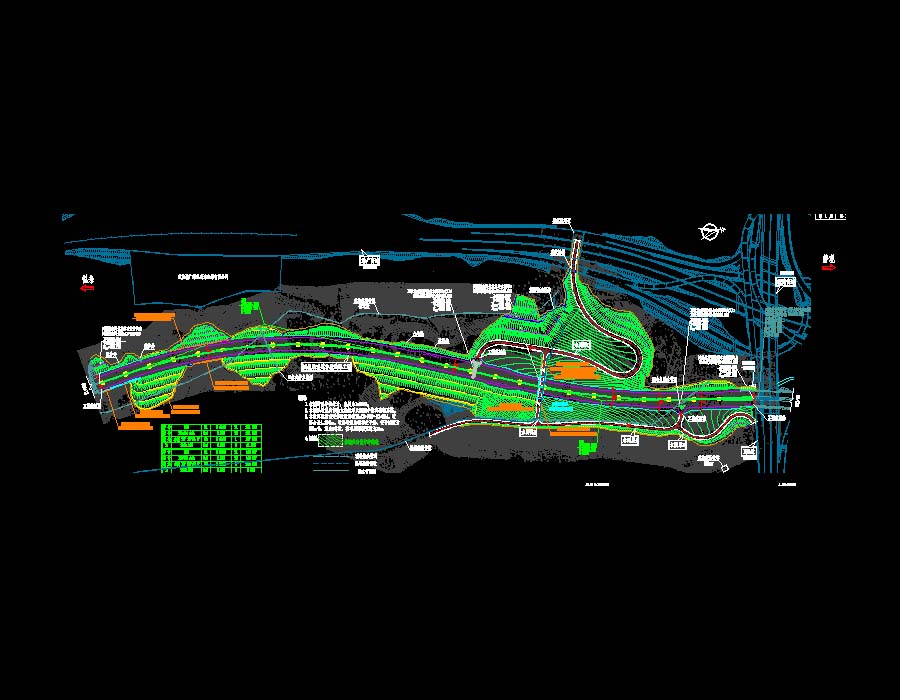

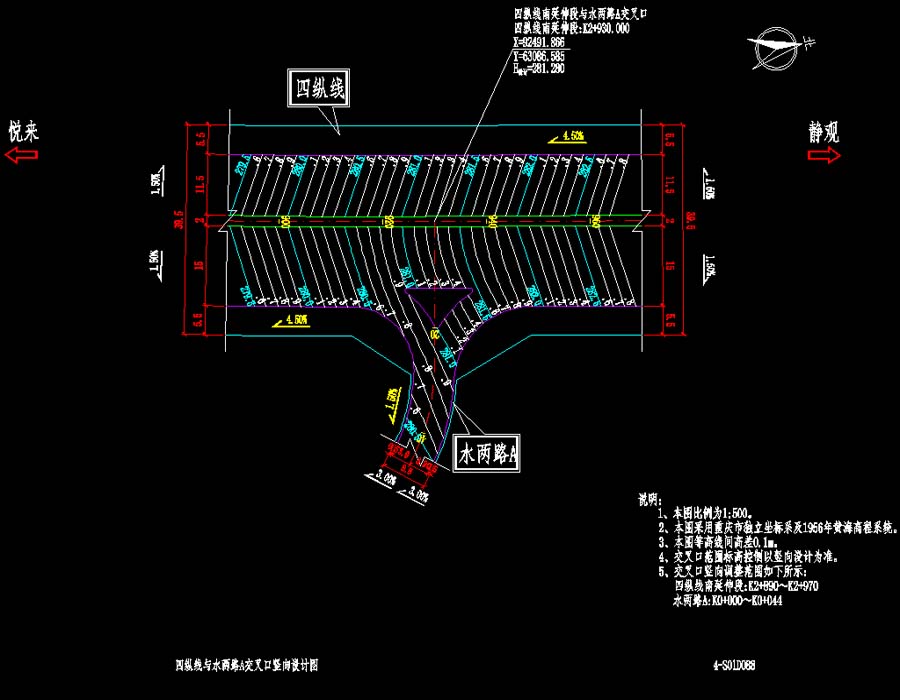

说明：某产业园四纵线南延伸段项目道路工程、交通工程施工图，设计范围：道路全长约1.32km，道路等级为城市主干路，设计速度为60km/h，双向六车道，标准段路幅宽度为36m。现状水两路接线工程（水两路A、水两路B、水两路C、水两路D），全长1.52km，包含地通道1座；道路间场地竖向设计工程（1#、2#、3#、4#、5#）。图纸包括:区位图，道路标准横断面图，总平面图，总纵断图，直线、曲线及转角一览表，逐桩坐标表，平面图，纵断面图，路基典型横段面图，土石方数量表，强夯设计图，高填路基强夯分布图，特殊路基处理分布图，特殊路基处置数量表，陡坡路堤及填挖交界处理设计图，三维网植草护坡大样图，生态护坡大样图，路面结构及路缘石结构大样图，人行道板结构图，人行道残疾人通道设计图，盲道设计图，人行道栏杆大样图，双管、三管防撞护栏构造图，防护网大样图，竖向设计图，施工期间交通组织图，人行分离系标准横断面及路面结构图，场地竖向设计总平面图，地块土石方计算图，道路标准横断面及路面结构图，水两路道路平面图，直线、曲线及转角一览表，逐桩坐标表，纵段面图，土石方数量表，波形护栏大样图，挡墙平面布置图，立面图，典型断面图，抗滑桩大样图，抗滑桩护壁配筋图，挡墙、绿化、锚索大样图，悬臂式挡墙构造图，扶墙式挡墙钢筋图，车型地通道平、立面图，预留管沟构造图；标志标线设计图，交通标志版面设计图，导向车道标志版面设计图，指路标志版面设计图，机动车导向箭头大样图，地面道路标线大样图，单柱式交通标志杆结构设计图，震荡标线一般布置图，纵向减速标线大样图，线性诱导标结构设计图，凸面镜一般构造图，抗滑薄层设计图及设计说明计算书等。
