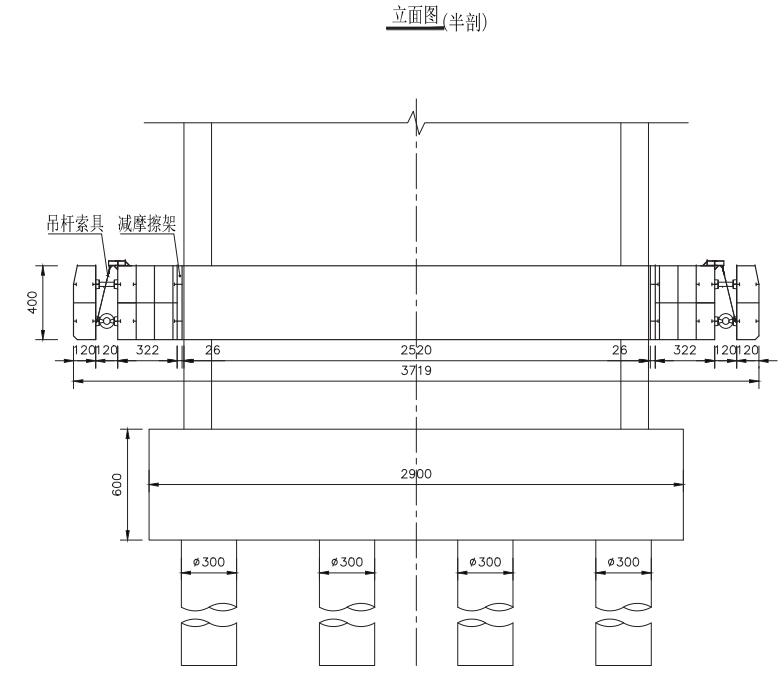

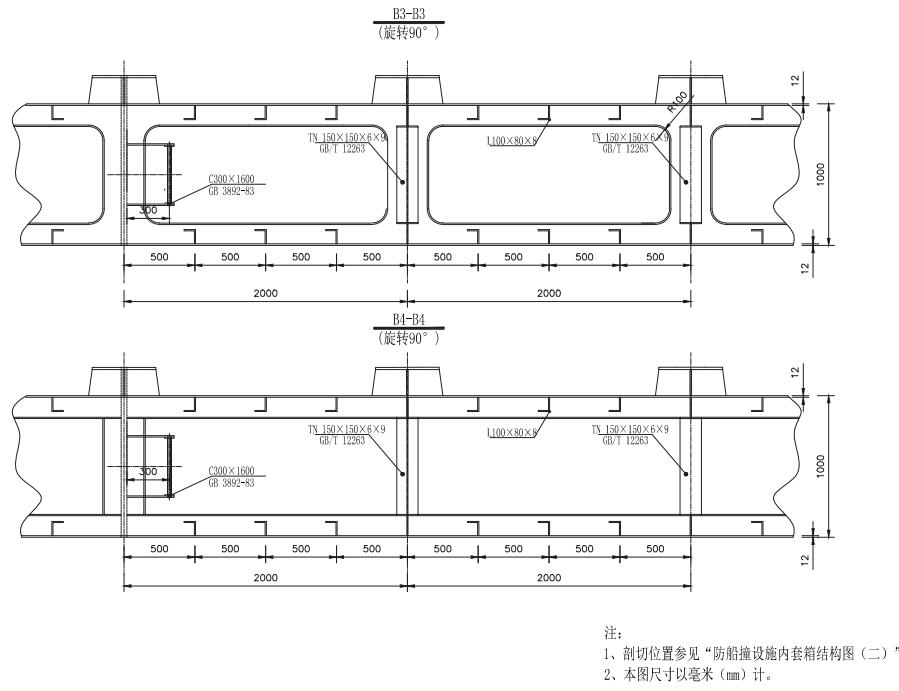

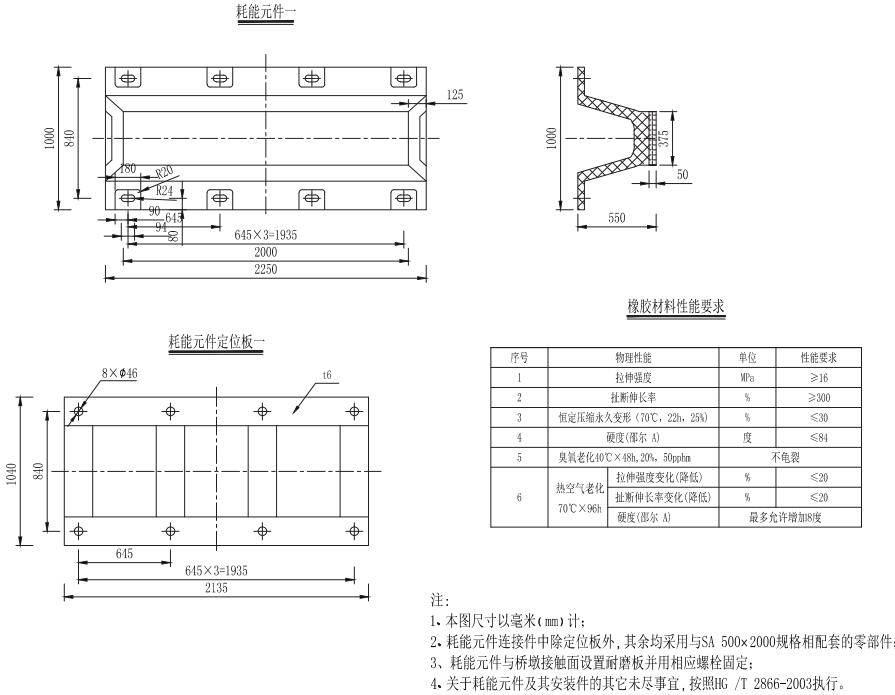

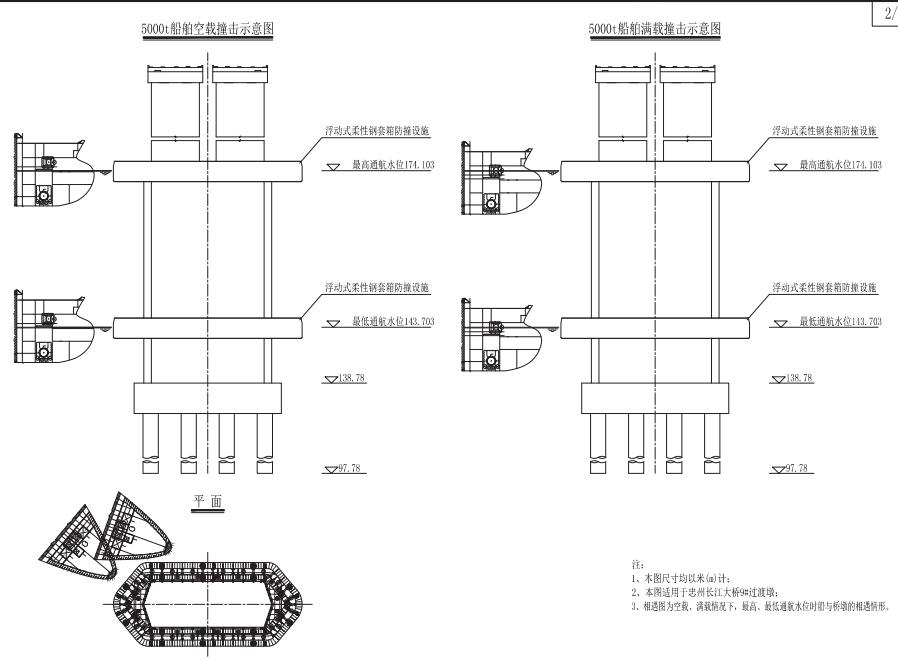

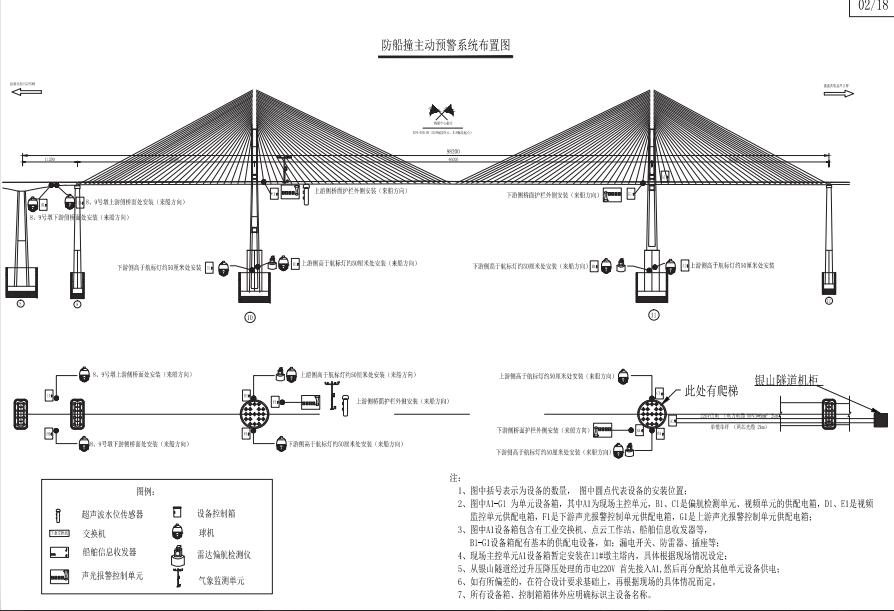

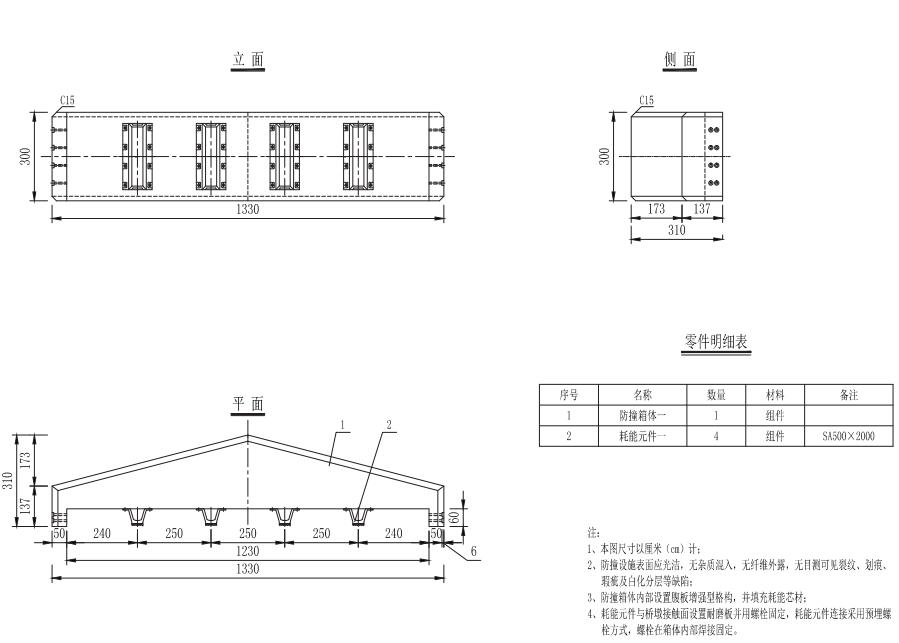

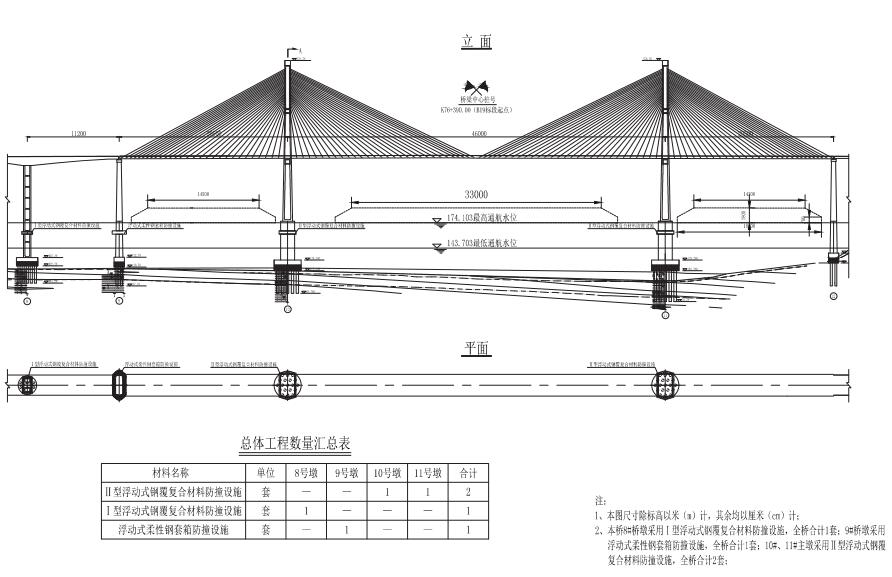

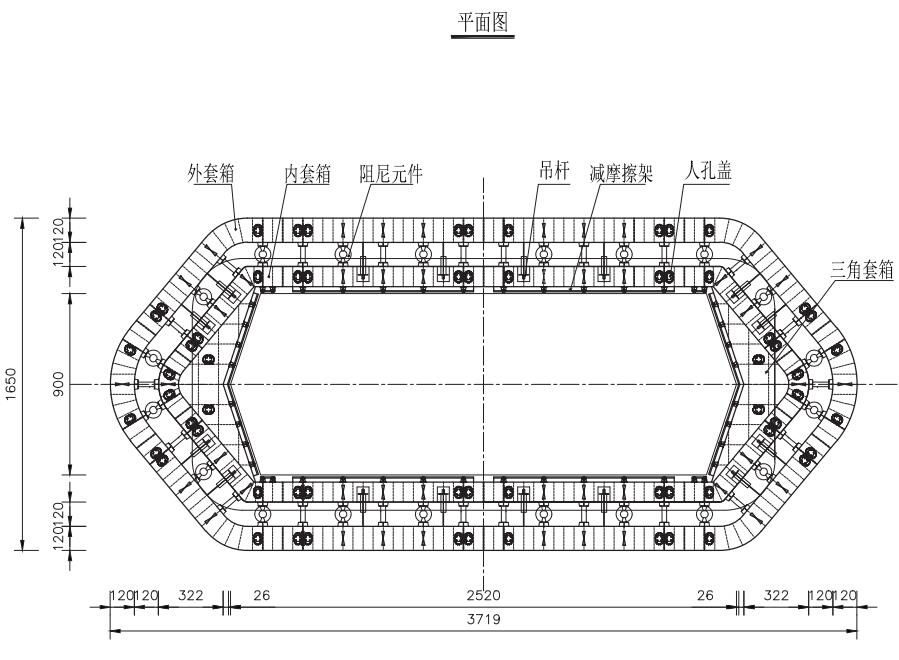

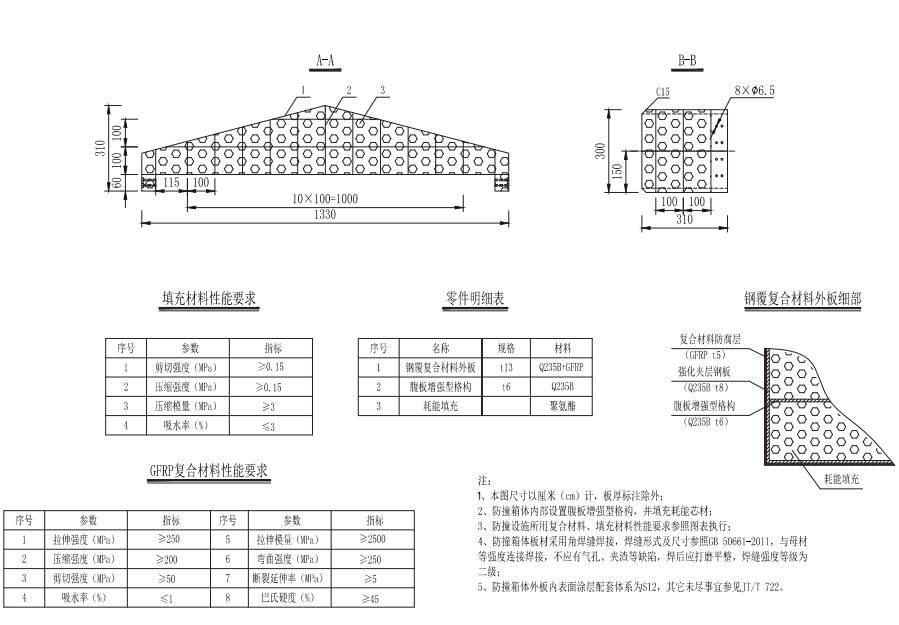

说明：某长江大桥防船撞设施及主动预警系统PDF版施工图，其中，长江大桥防船撞设施及主动预警系统设计，主桥为双塔双索面预应力砼斜拉桥，跨径组合为205m 460m 205m，桥面宽26.5m，石柱方向为三跨连续刚构桥，跨径组合为112m 200m 112m，刚构桥下不设置通航航道，忠县方向为混凝土斜拉桥，混凝土斜拉桥下通航航道分为上水方向辅航道，主跨上水方向主航道与下水方向主航道，及备用下水辅航道，忠县方向引桥为40m跨径连续梁桥。通航净宽：单孔单向通航净宽不小于160米，单孔双向通航净宽不小于320米，通航净高不小于18米。长江三桥防船撞设施设计，主桥9号主塔墩按5000吨级船舶防撞设计，Z10号辅助墩按1000吨级船舶进行防撞设计。均采用钢覆合材料浮式多级消能防撞设施。通航净空宽度：单孔双向通航净宽不小于465米，通航净空宽度不小于24米，最高通航水位174.22米，最低143.76米。图纸内容含设计说明、桥墩防撞设施总体布置图、浮动式钢覆复合材料防撞设施工程数量表、I型动式防撞设施（船桥相遇图、布置图、结构图、防撞组件、防撞箱体结构图及细部结构图、连接图、耗能元件结构图及连接图）、过渡墩防撞设防（工程量表、船桥相遇图、布置图、总装图、分段图、典型断面图、分层布置图、外/内套箱结构图、肋骨连接图、三角套箱结构图、减摩擦架结构图、吊杆索具图）、桥墩阻尼元件结构图及连接结构图、防腐涂装及水尺图、防船撞主动预警系统（工程量表、布置图、电源布线图、网络接线图、监控中心路由图、桥梁现场路由图、桥墩安装图及大样图、桥面安装图及大样图、设备控制箱安装图、雷达偏航检测仪安装图、球机安装图、高度LED爆闪灯安装图、水位与气象安装图、船用电笛安装图、材料清单、桥墩防撞设施（位置关系图、布置图、侧向视图、甲板结构图、水平桁结构图、剖面节点图、阻尼元件和舾装件布置图、钢护舷布置图、吊耳布置图及结构图）、舱口盖结构图、人孔梯，舷外梯及水尺结构图、带缆桩结构图、主塔塔座填充混凝土构造和钢筋图等。
