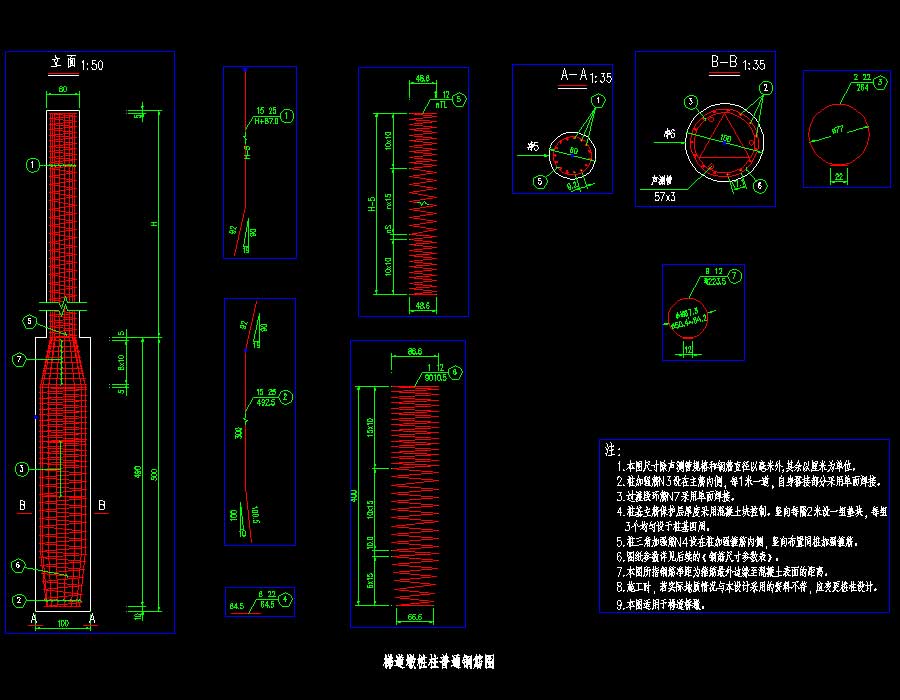

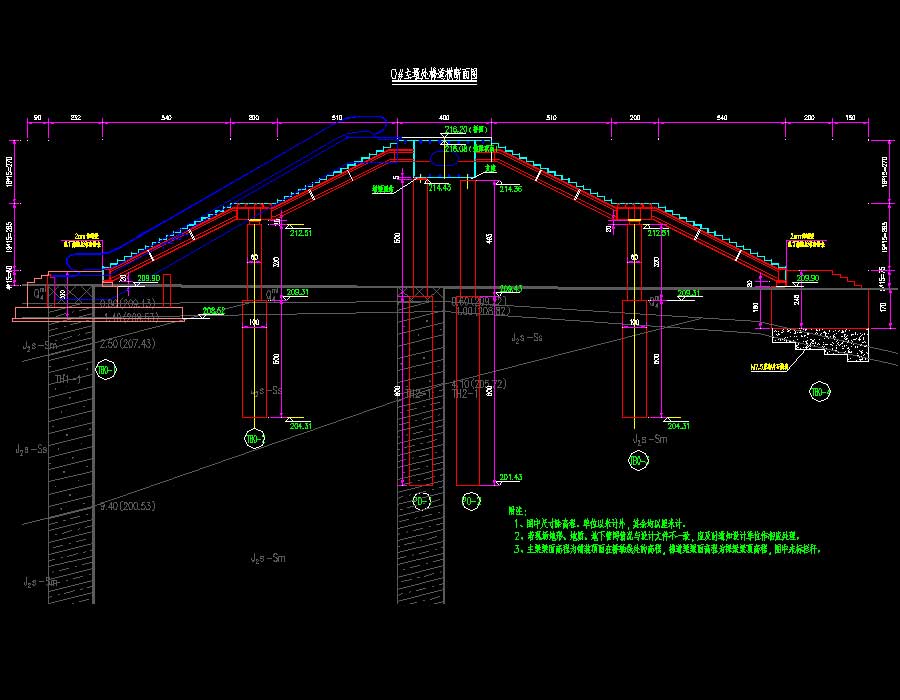

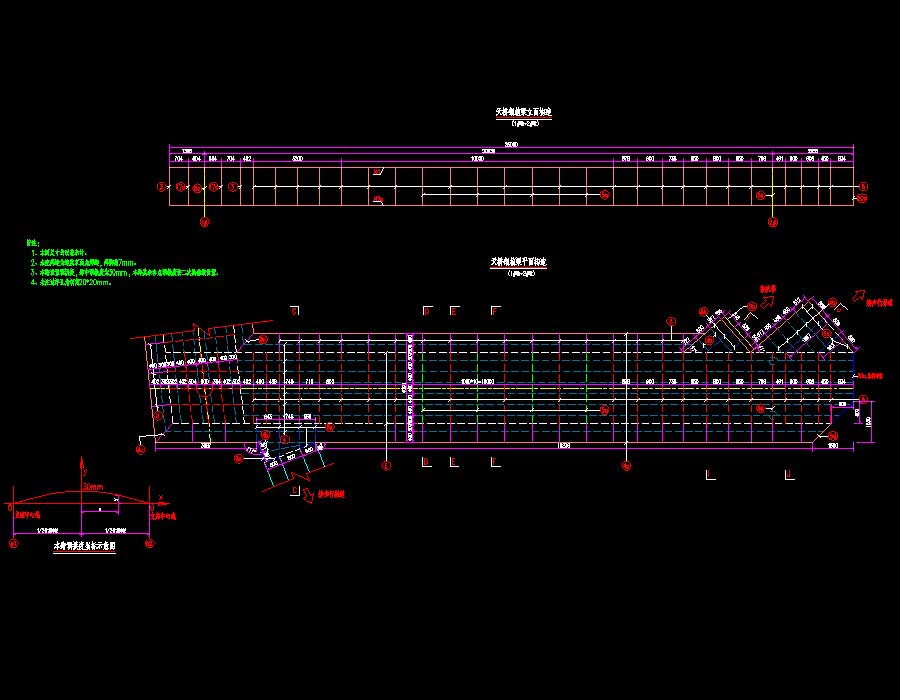

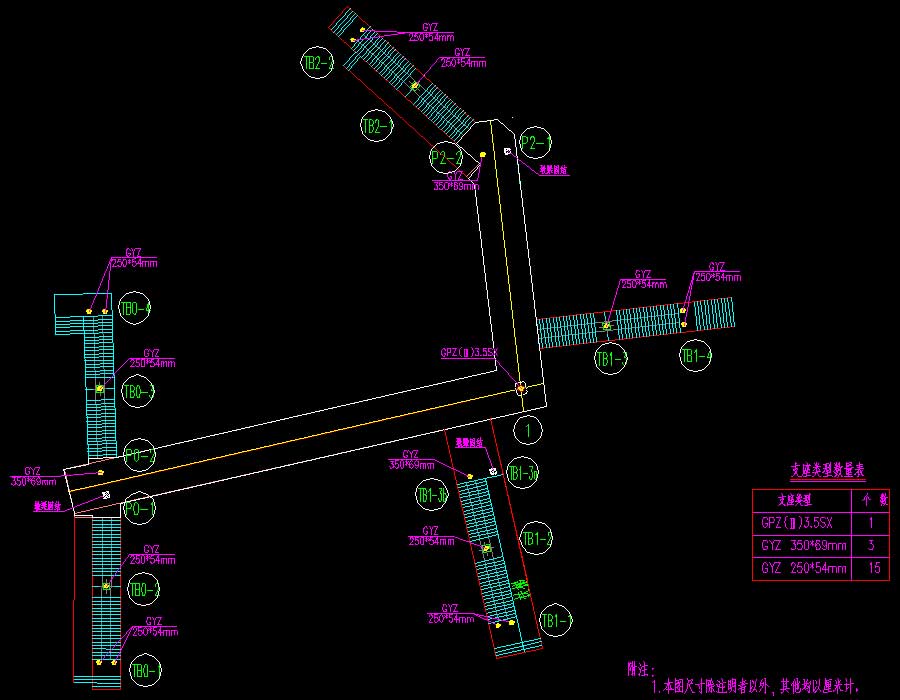

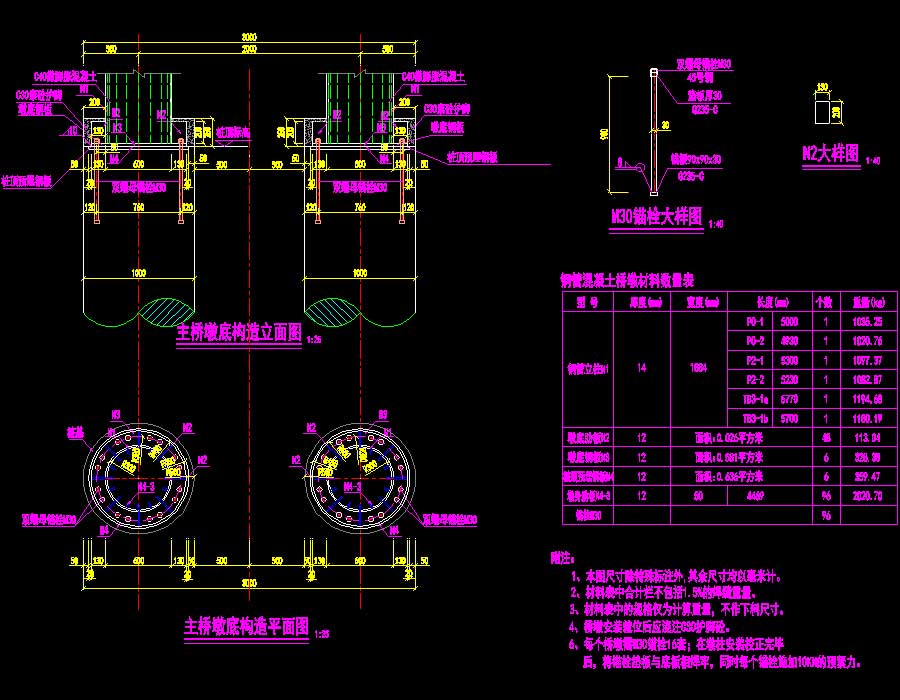

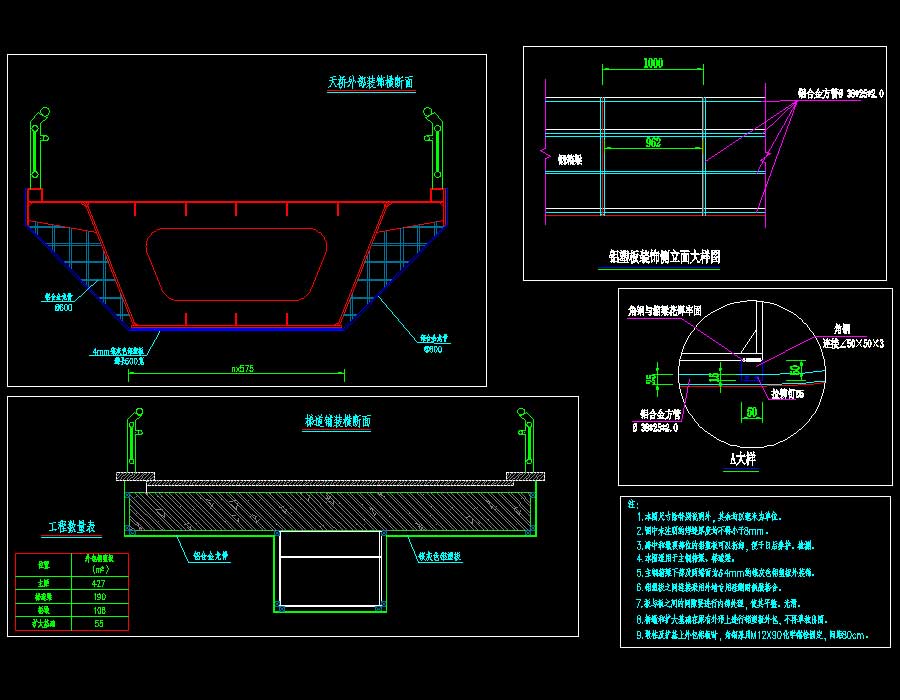

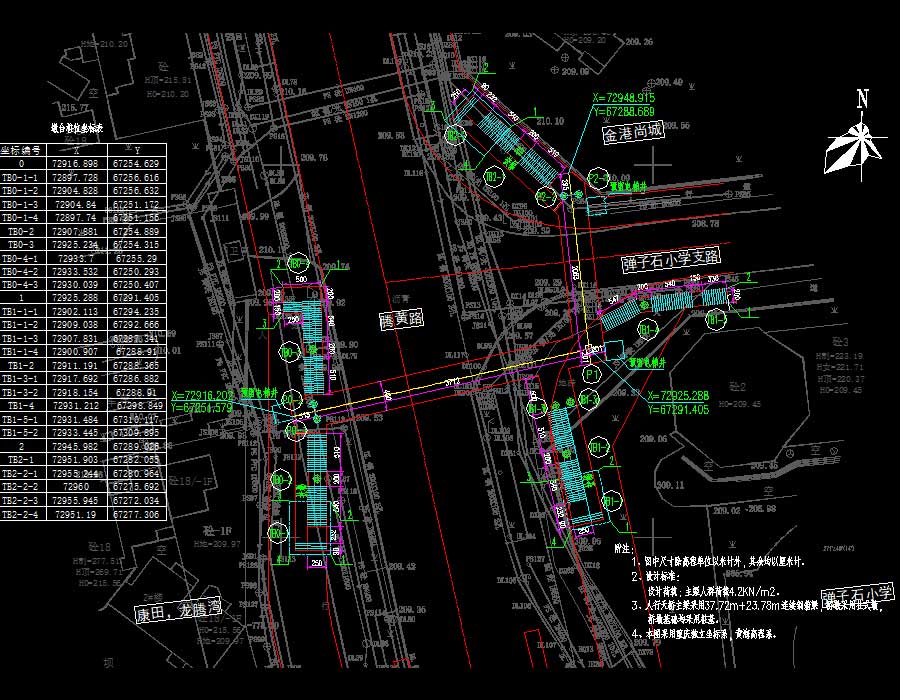

说明：多套人行天桥施工图，其中，① 腾黄路弹子石小学CBD校区人行天桥：位于小学支路上，桥梁连接该T字路口分隔的三个街区。桥梁全长67.58m，上部结构采用钢箱梁，跨径布置为37.72m 23.78m，梁高1.6m。桥梁全宽4.0m，净宽3.5m，与道路成正交，连接腾黄路、弹子石小学支路两侧人行道，天桥与人行道间采用梯步及自动扶梯接入。桥梁下部结构采用柱式墩接桩基，梯道桥台为扩大基础。天桥：人群荷载4.2KPa；基本风速：22m/s；天桥宽度：桥面布置：0.2m(栏杆) 3.6m(人行道) 0.2m(栏杆)=4m；桥下净空：5m。 ② 37中人行天桥：桥位附近现状钢花路过街系统为人行横道 红绿灯，一共设置2处，一处在T型交叉路口公交站旁，另一处设置在37中东门门口。桥宽：桥面宽：4.2-12.2米，梯道全宽：2.7米。桥下净高：≥5.0米。栏杆顶部水平荷载2.5kN/m;?栏杆竖向荷载1.2 kN/m，设计荷载：人群：4.0KN/m2，梯道：0.15m(栏杆) 2.4m(人行道) 0.15m(栏杆)=2.7m，结构安全等级：一级。 ③ 重庆公路物流基地华南路K2 907处人行天桥工程：临近道路交叉口，位于公交车停车港附近。5.1.净宽：桥面宽：4.2米，梯道全宽：2.7米。5.2.桥下净高：≥5.0米。5.3.设计荷载：人群：4.5KN/m2，5.4.横断面布置：天桥主梁：0.1m(栏杆) 4.0m(人行道) 0.1m(栏杆)=4.2m，梯道：0.1m(栏杆) 2.5m(人行道) 0.1m(栏杆)=2.7m，结构安全等级：一级。 ④ 重庆公路物流基地华南路K3 485处人行天桥：位于华南路K3 485附近，华南路标准路幅宽度为32米，原规划系属于主干道，作为物流南北向的主要通道，车流量大，多为大型货车，车速较快，路段周边多为住宅用地，人流未来增加速度较快。设计基准期：100年，净宽：桥面宽：4.2米，梯道全宽：2.7米。桥下净高：≥5.0米。设计荷载：人群：4.13KN/m2，横断面布置：天桥主梁：0.1m(栏杆) 4.0m(人行道) 0.1m(栏杆)=4.2m，梯道：0.1m(栏杆) 2.5m(人行道) 0.1m(栏杆)=2.7m，结构安全等级：一级。图纸内容含：主要工程数量表、桥梁平面布置图、桥型立面布置图、天桥梯道横断面布置图、天桥主梁标准断面图等等。
