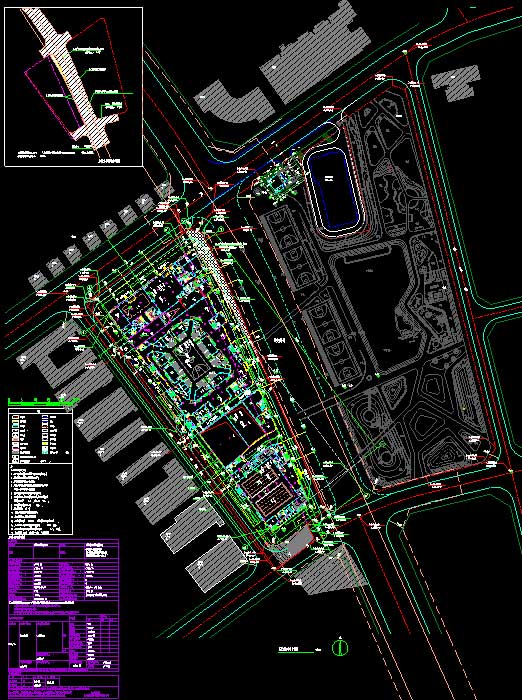

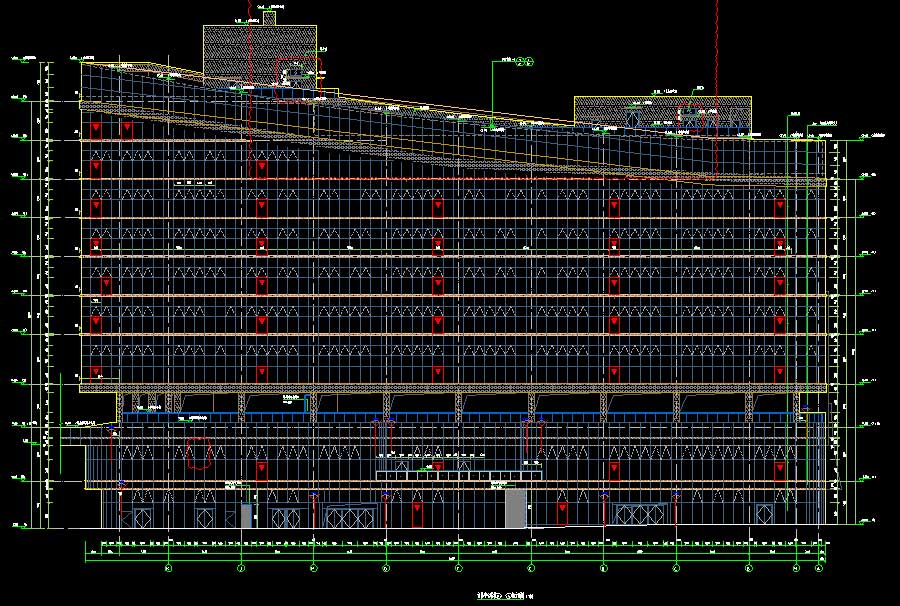

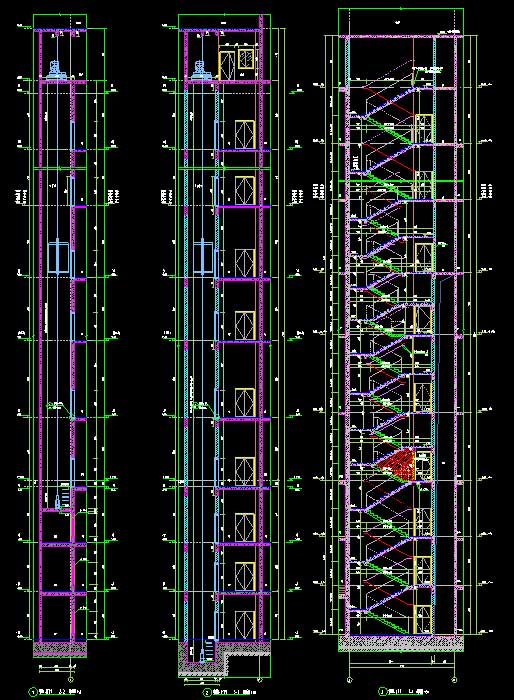

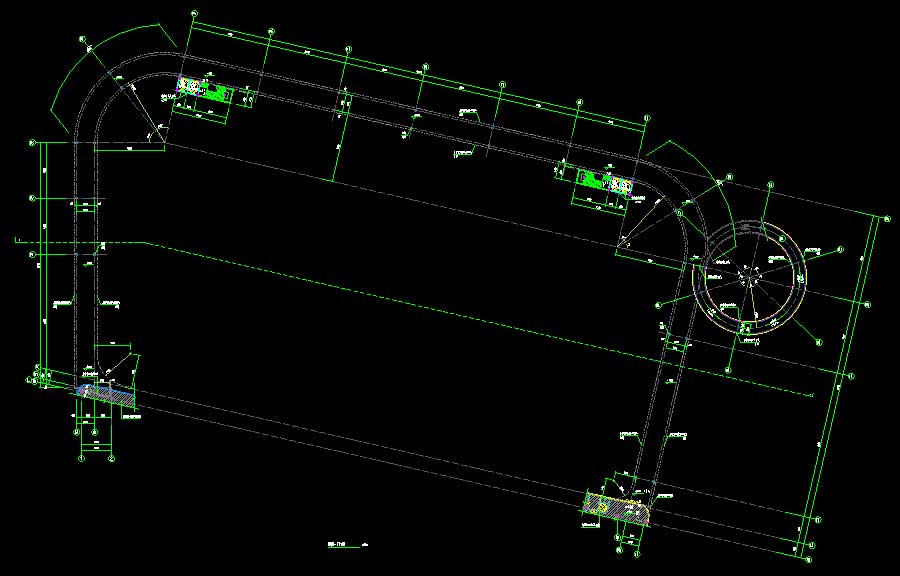

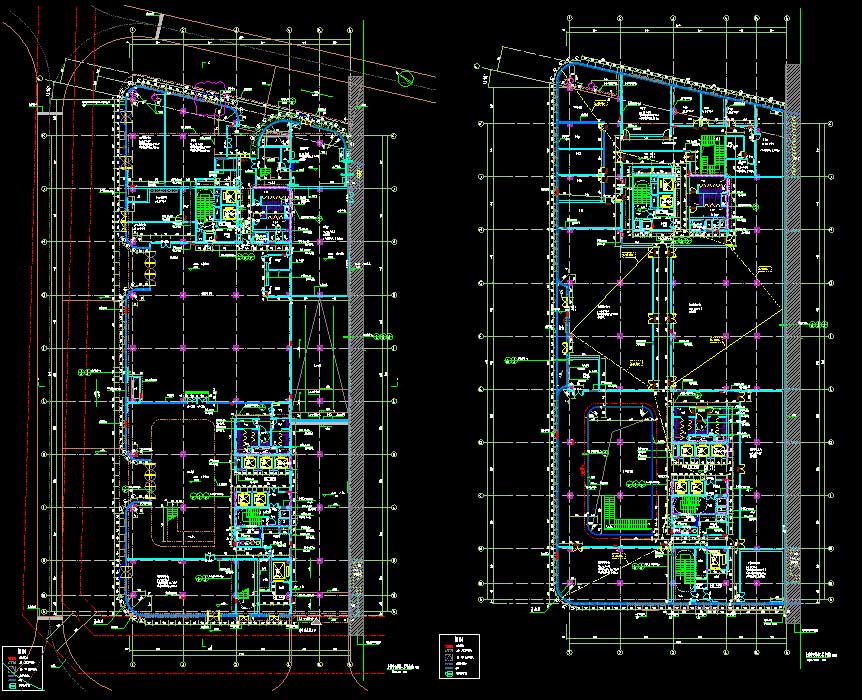

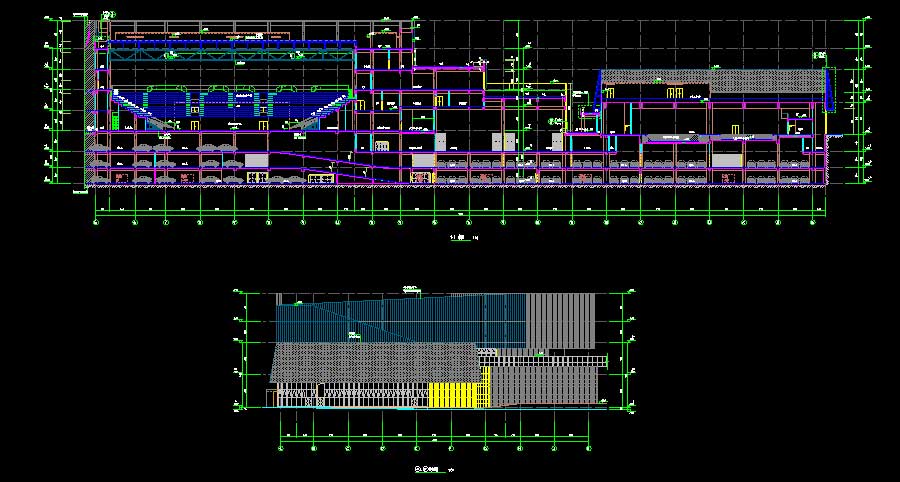

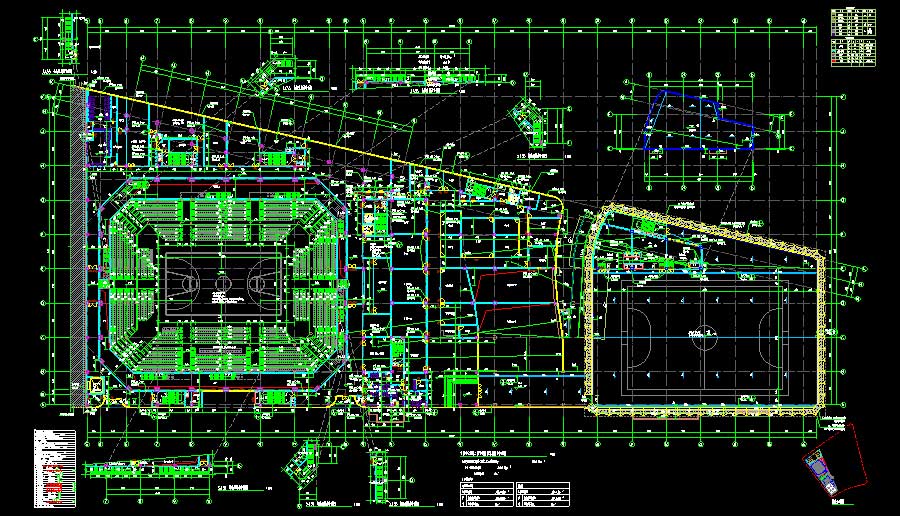

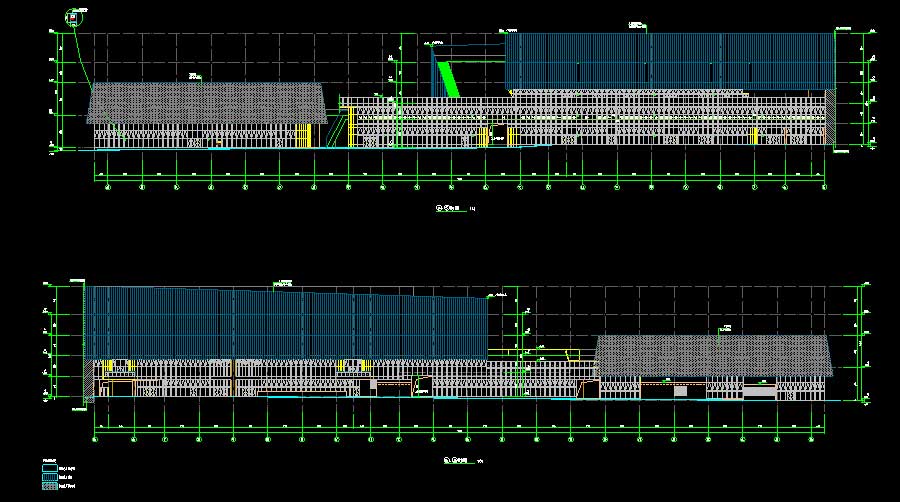

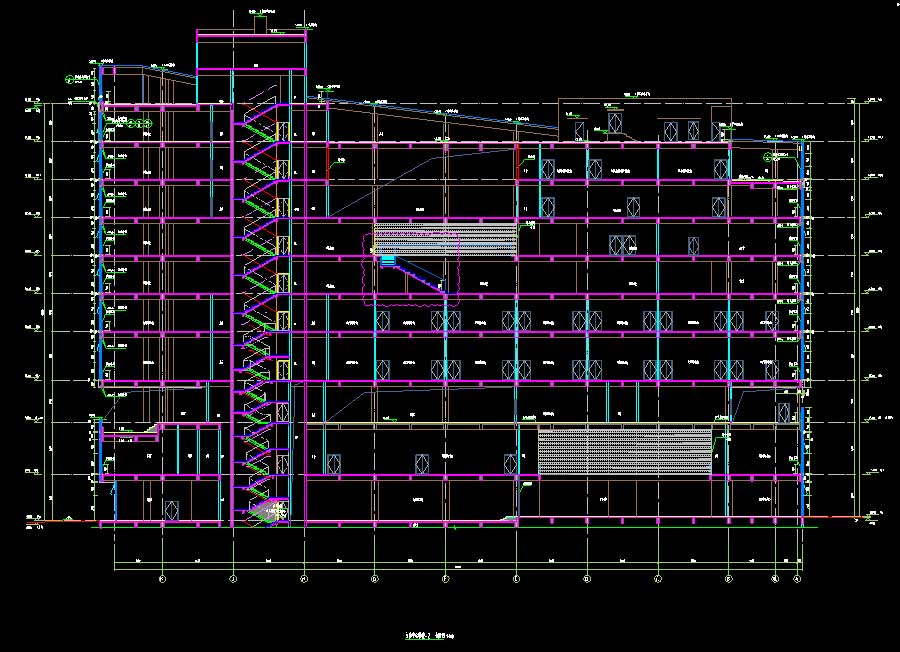

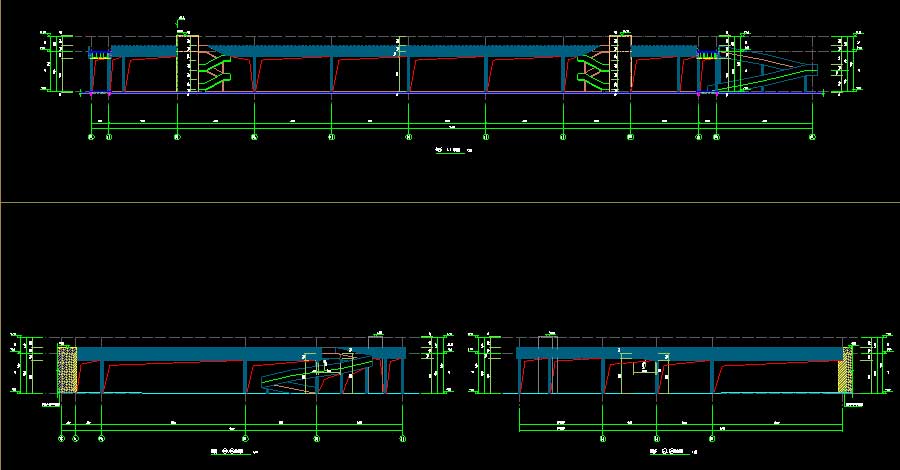

说明：该项目为某地文体广场改造工程建筑、结构、给排水、电气、采暖通风施工图（含计算书、节能专篇、装配式施工图），项目包括文体中心、游泳馆及地下室，抗震设防烈度为7度。文体中心建筑层数为11层，高度为49.5米(其中裙房为4层，高度为21.8米)；游泳馆建筑层数为1层，高度为9.25米；地下层数为3层。建筑总面积83113平米(其中地上45453.4平米，地下37659.15平米)，用地面积64049平米。图纸内容含：建筑：建筑说明，总平面图，平面图，立面图，剖面图，立面分色图，门窗表及门窗大样图，幕墙立视图，核心筒大样图，楼梯大样图，卫生间大样图，墙身大样图，节点大样图；结构：结构说明，墙柱定位图，梁配筋平面图，板配筋平面图，楼梯结构图，桩基平面布置图，地下室底板平面布置图，地下室底板配筋平面图，承台平面布置图；给排水：给排水说明，室外给排水消防总平面图，给排水消防平面图，自动喷淋平面图，太阳能热水系统原理图，裙房屋顶太阳能热水平面图，太阳能热水系统各设备安装大样，七氟丙烷气体灭火管道示意图、灭火系统原理图，气体灭火平面图，卫生间及淋浴间大样图，水泵房大样图，水池及集水坑剖面示意图；电气：电气说明，配电平面图，照明平面，消防平面图，防雷、接地平面图，配电箱系统图，集中电源集中控制型应急照明疏散控制系统图，高压配电接线示意图，高压配电柜系统图，低压配电柜系统图，信息化平面图，自动化平面图，车位引导平面图，智能化平面图，电力综合监控系统图，竖向配电干线系统图，变配电房、发电机房设备、铜母线布置平面图，变配电房、发电机房设备、铜母线布置平面图，火灾自动报警及联动控制系统图，防火门监控系统图，双波段、光截面火灾探测系统图，气体灭火平面图；暖通：暖通说明，防排烟系统原理图，制冷机房大样，冷却塔大样，通风空调平面图，空调水管平面图等等。
