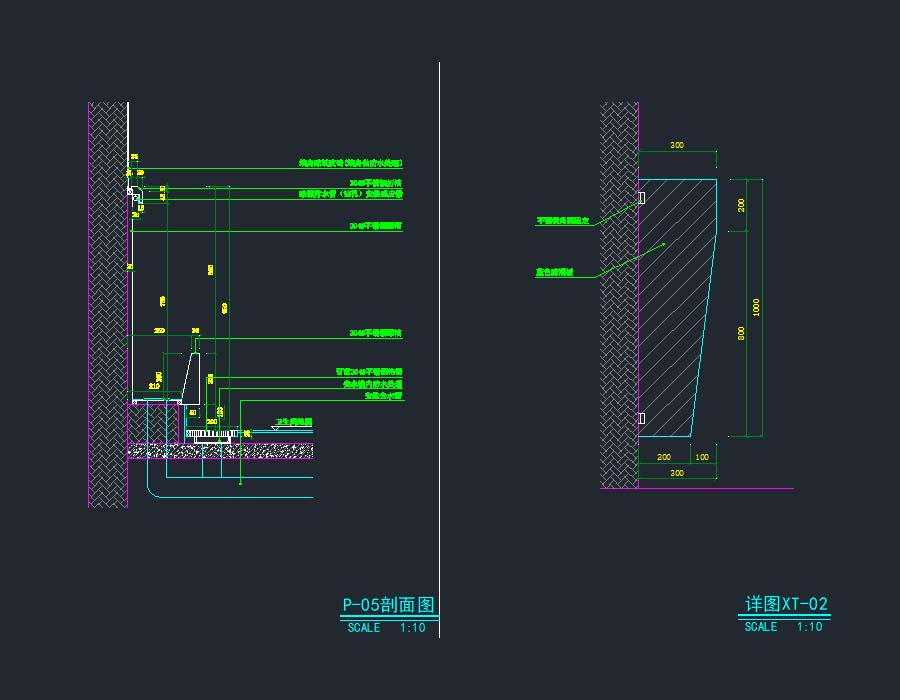

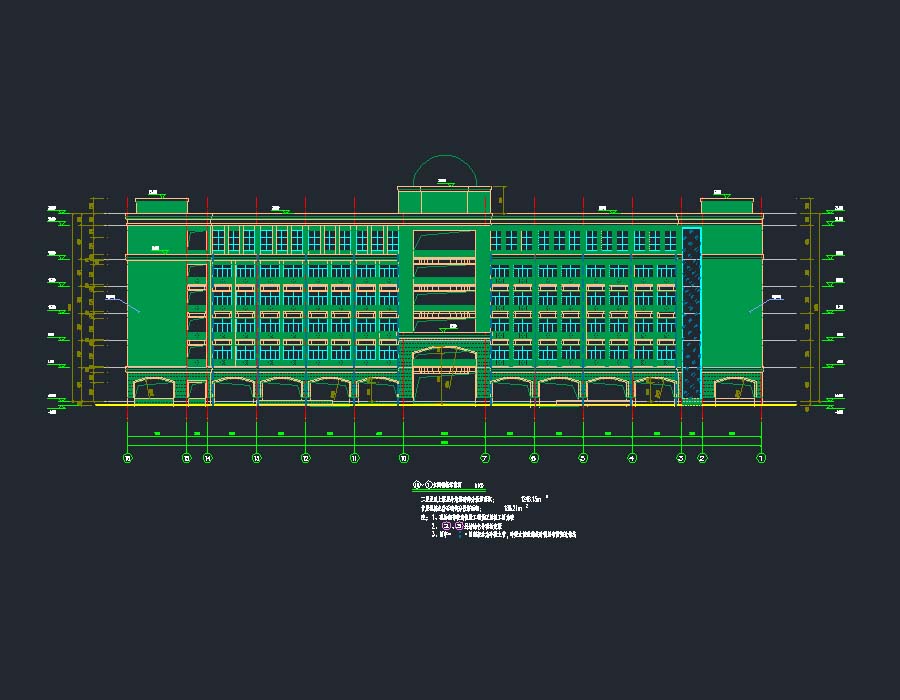

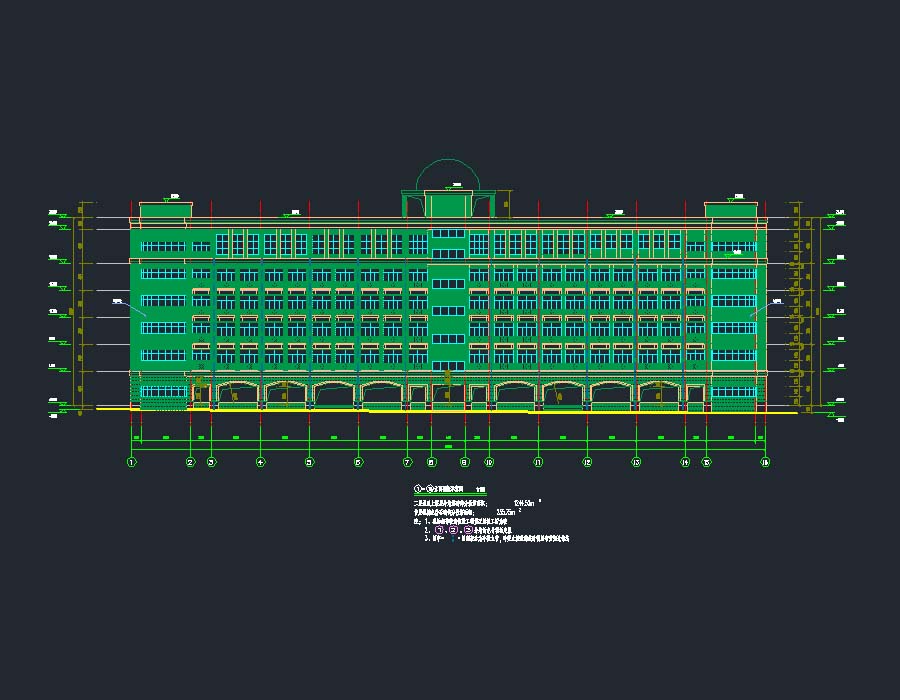

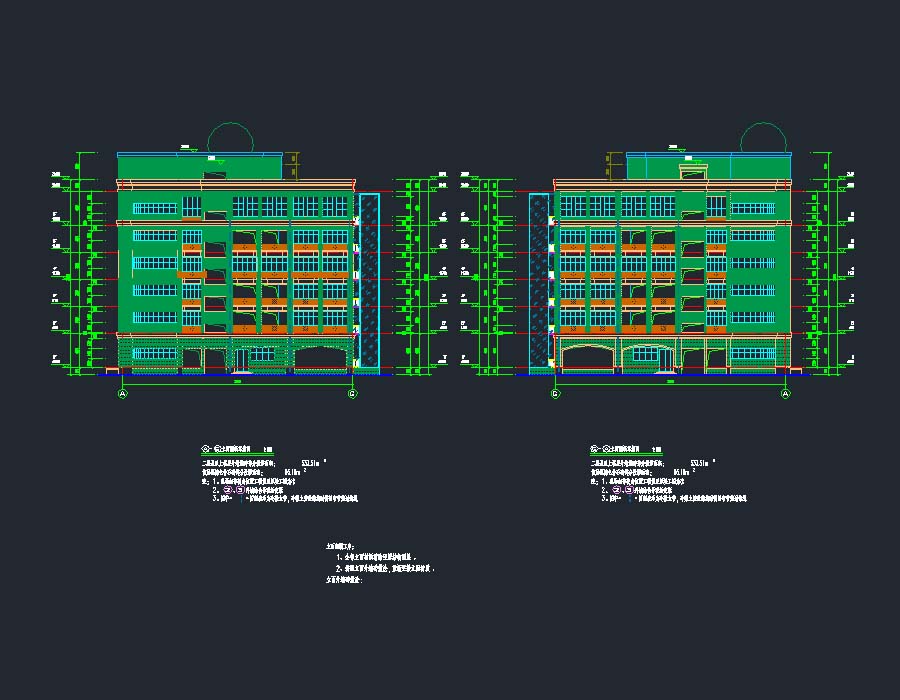

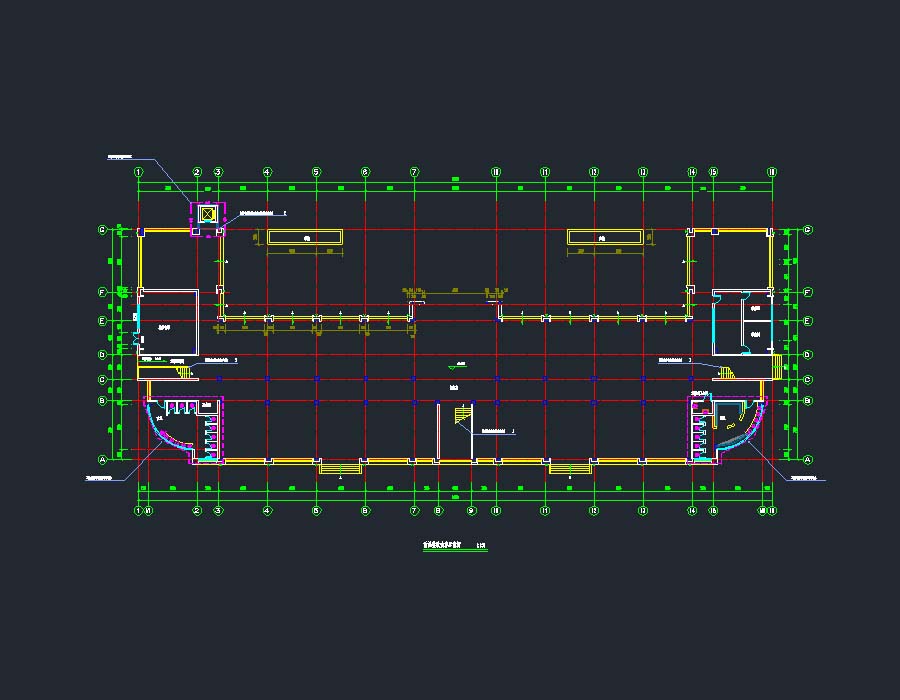

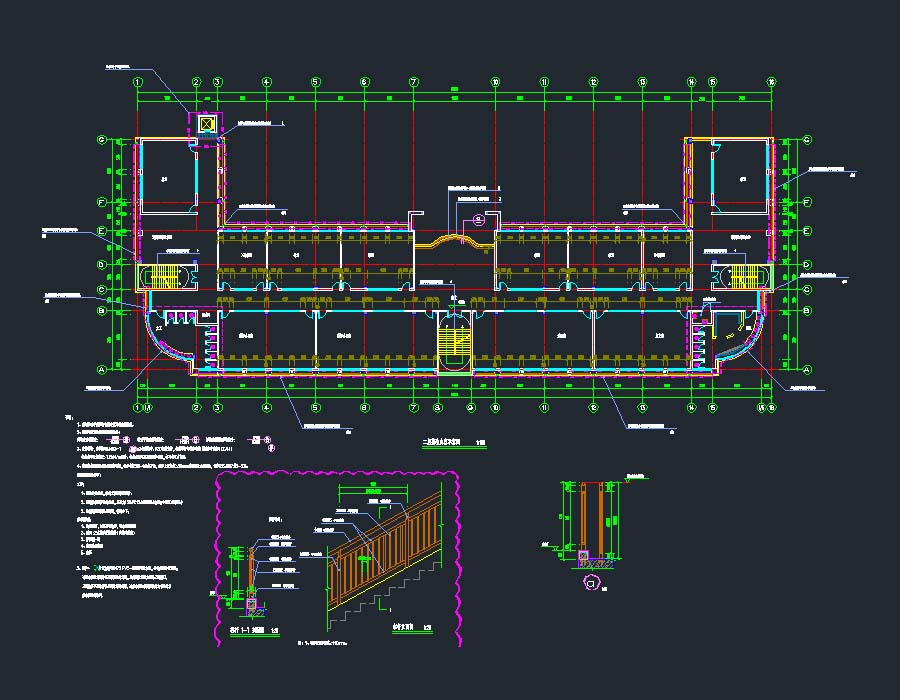

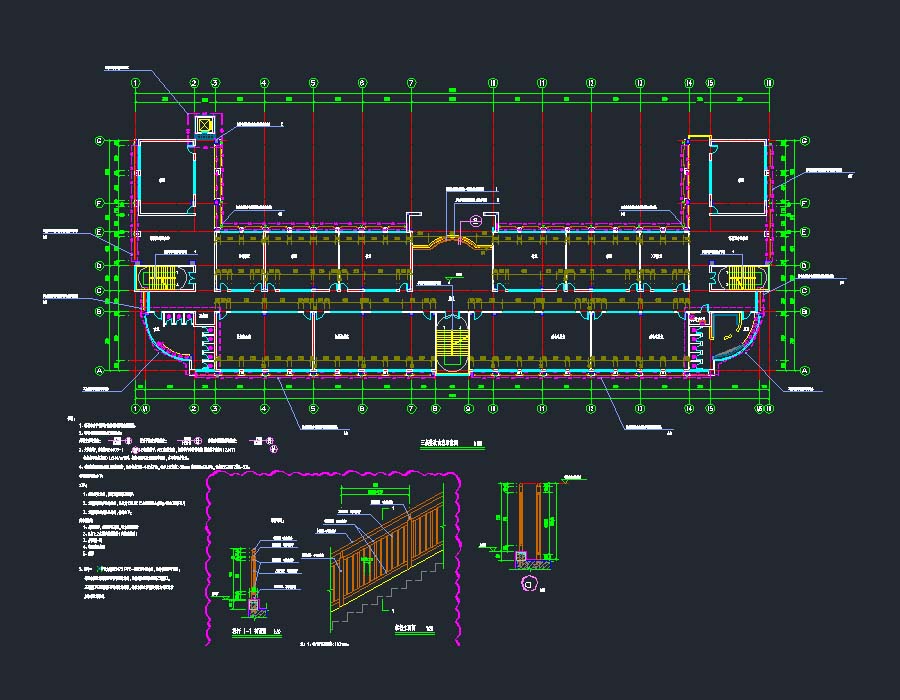

说明:该项目为某中学校园升级改造工程建筑专业施工图,包括首层厨房;电梯地上6层,建筑高度为24.9米;风雨操场看台;食堂地上2层,建筑高度为10.4米;宿舍楼地上4层,建筑高度为13.2米;体育馆地上2层,建筑高度为13.9米;围墙栏杆;卫生间6层;行政楼地上6层,建筑高度为24.9米。图纸包括:首层厨房设备布置平面图,首层厨房原始隔断平面图,首层厨房升级改造隔断平面图,建筑设计说明,楼层平面图,立面图,电梯正立面图、剖面图,风雨操场立面翻新示意图,首层拆墙图,首层砌墙图,天面平面图,学校围墙栏杆翻新范围示意图,楼层男、女厕原有平面图、拆墙示意图、平面布置图、砌墙开线图、地面示意图、天花布置图、水制示意图、电制示意图、平面索引图,立面图,展示图,剖面图,天花剖面示意图,楼层整改内容示意图,立面翻新示意图,楼层平面图,立面图,梯屋面平面图。
建筑面积:建筑高度:24.9,10.4,13.2,13.9,24.9m地上层数:6,2,4,2,6,1,6层地下层数:高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020效果图:无建筑风格:现代
