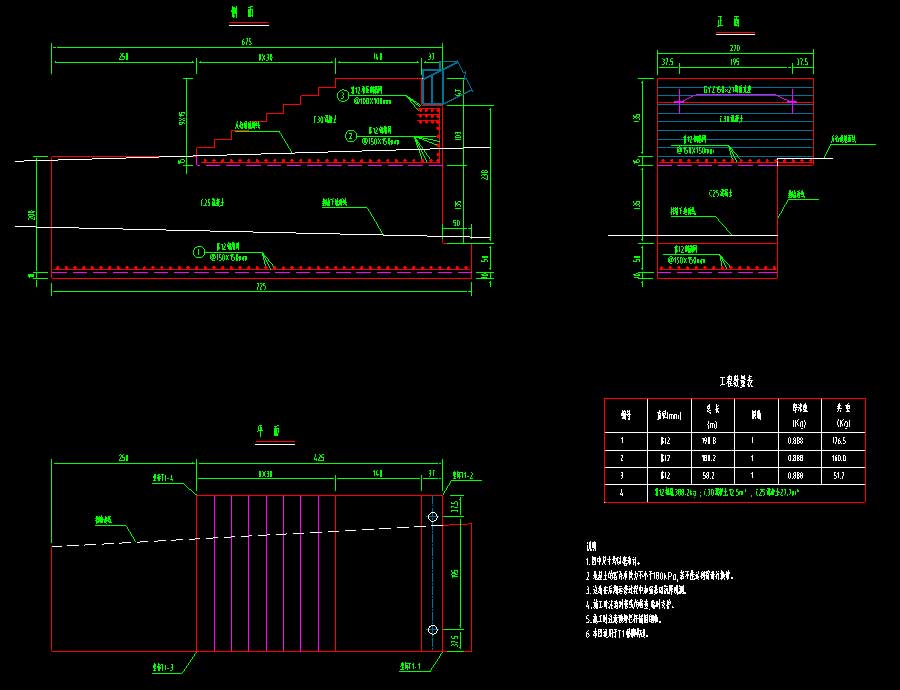

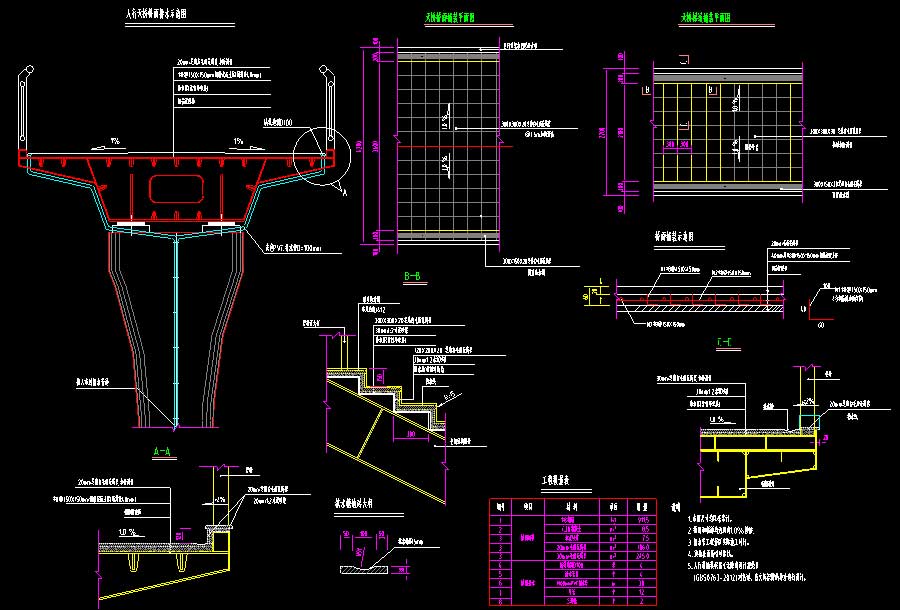

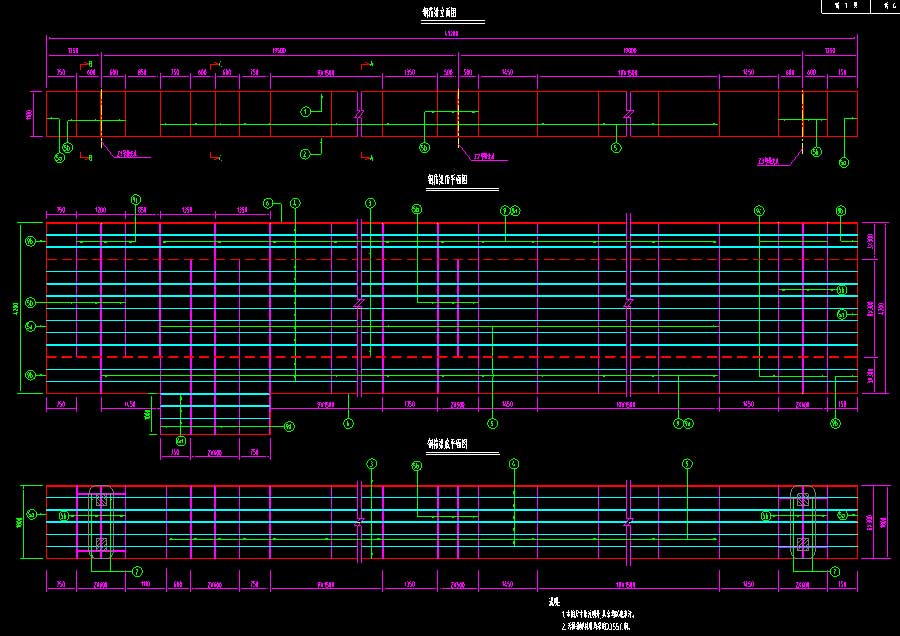

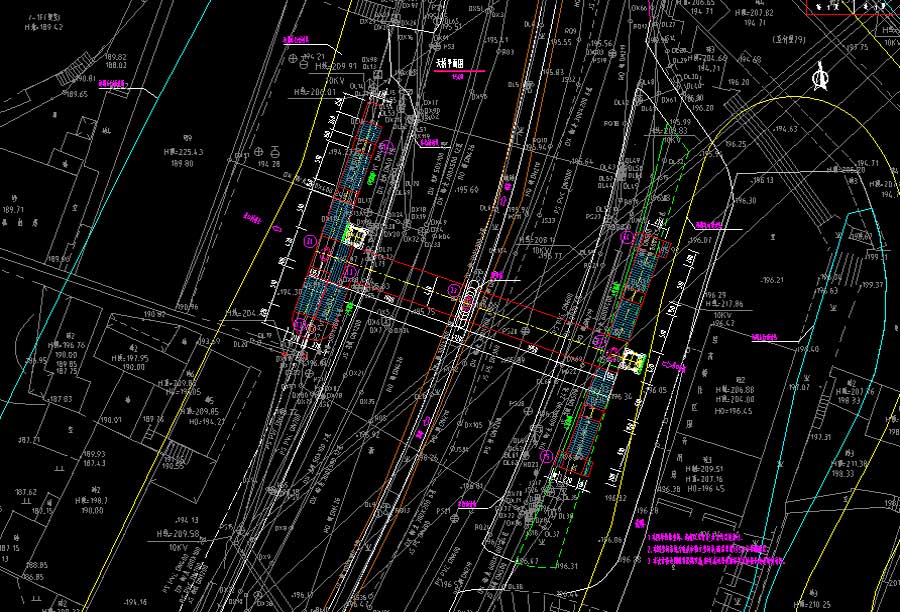

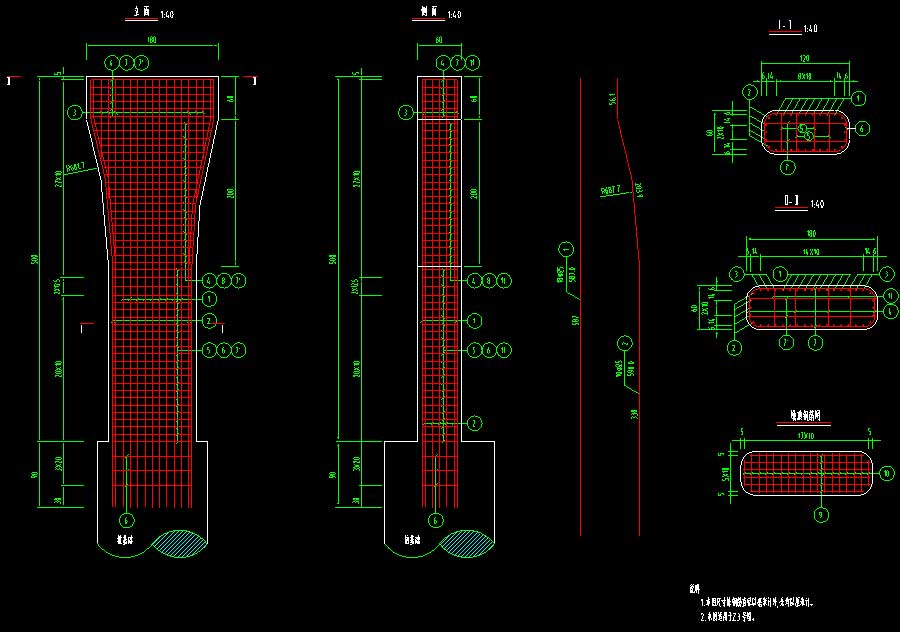

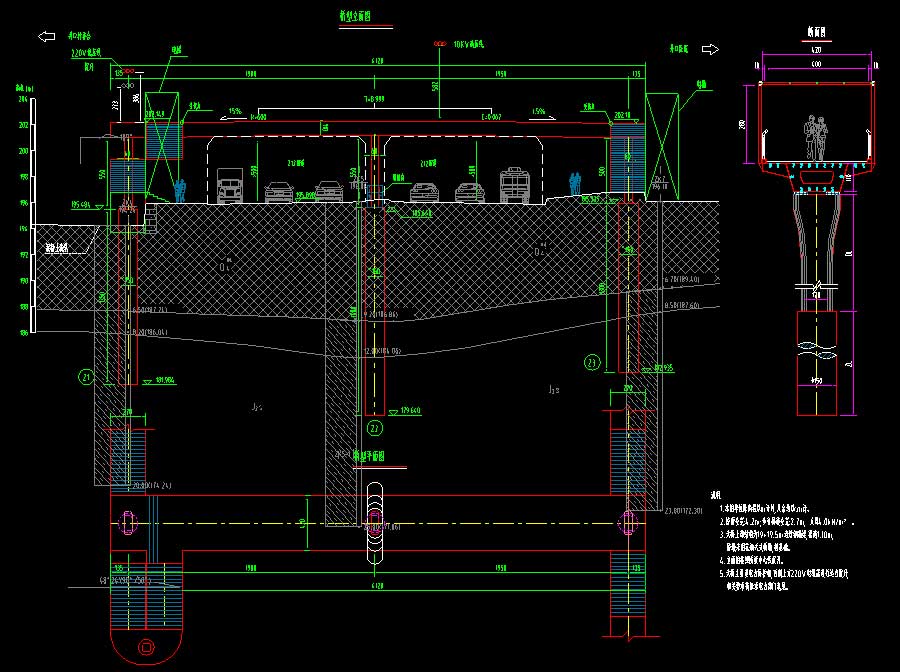

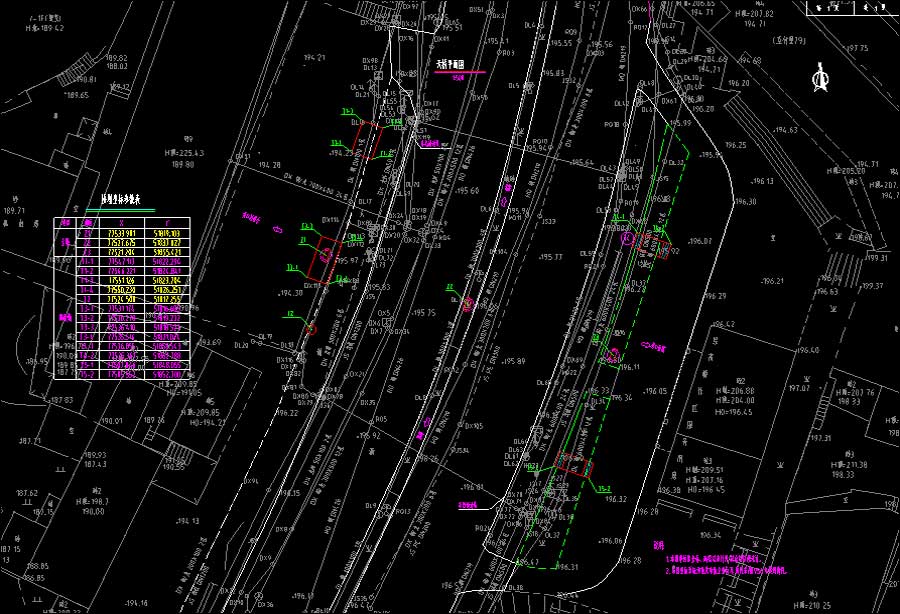

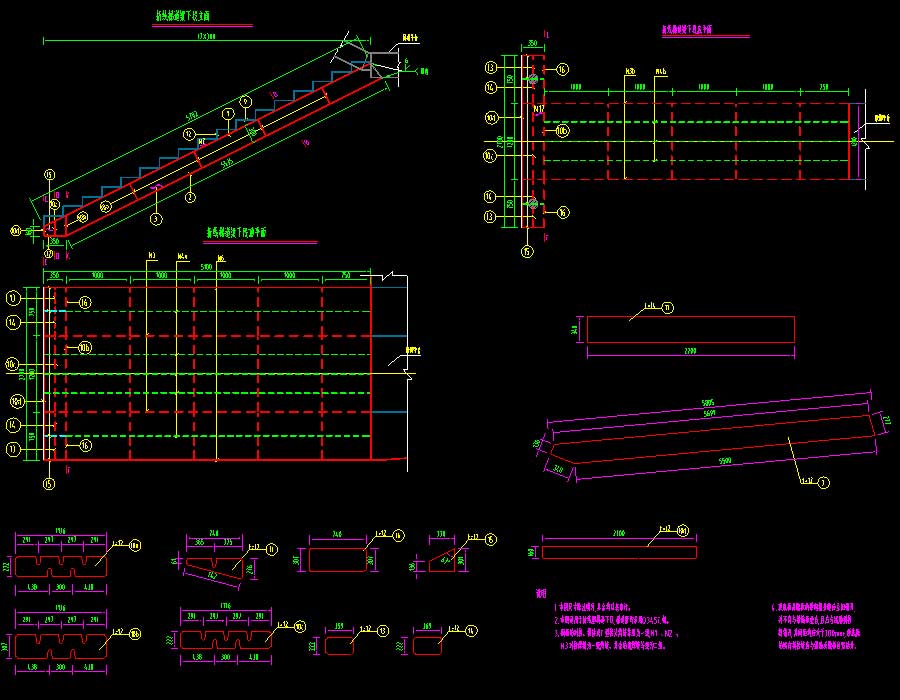

说明:该项目为某地人行天桥工程施工图,设计基准期:100年;净宽:天桥桥面宽4.2m,净宽4.0m,梯道全宽2.7m;桥下净高:≥5m;设计荷载:人群4.0kN/㎡;横断面布置:天桥主梁0.1m(栏杆)加4.0m(人行道)加0.1m(栏杆) =4.2m;梯道0.1m(栏杆)加2.5m(人行道)加0.1m(栏杆)=2.7m;结构安全等级:二级;地震动峰值加速度:ag=0.05g;桥梁设计使用年限:50年。图纸内容含:施工图设计说明,工程数量汇总表,桥位平面图,基础平面布置图,桥型布置图,桥梁侧面布置图,钢箱梁一般构造图,钢梯道梁一般构造图,主墩一般构造图,主墩墩柱钢筋构造图,主墩桩基钢筋构造图,梯道墩一般构造图,梯道墩桩基钢筋构造图,梯脚一般构造图,桥面铺装及排水构造图,栏杆一般构造图,防护棚大样图,接地安装大样图,电梯平面布置图,电梯基坑构造图,电梯井道构造图,桩基护壁构造图,主墩防撞岛大样图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2019建筑风格:效果图:无
