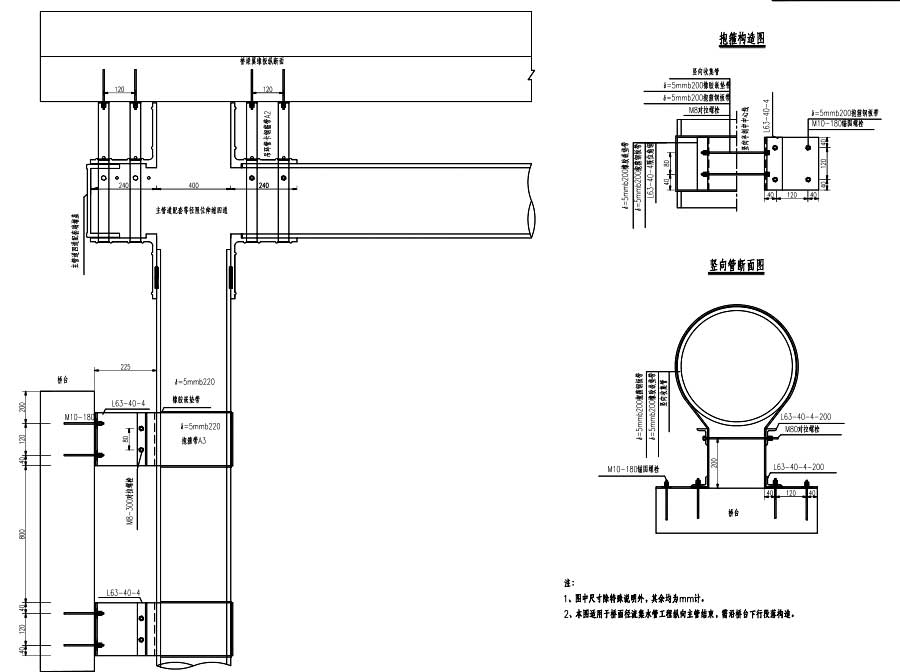

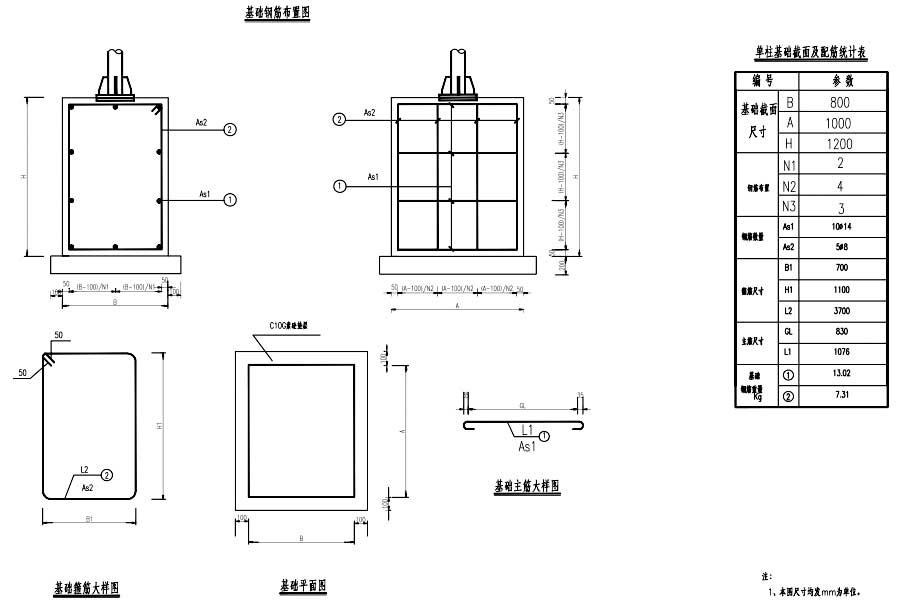

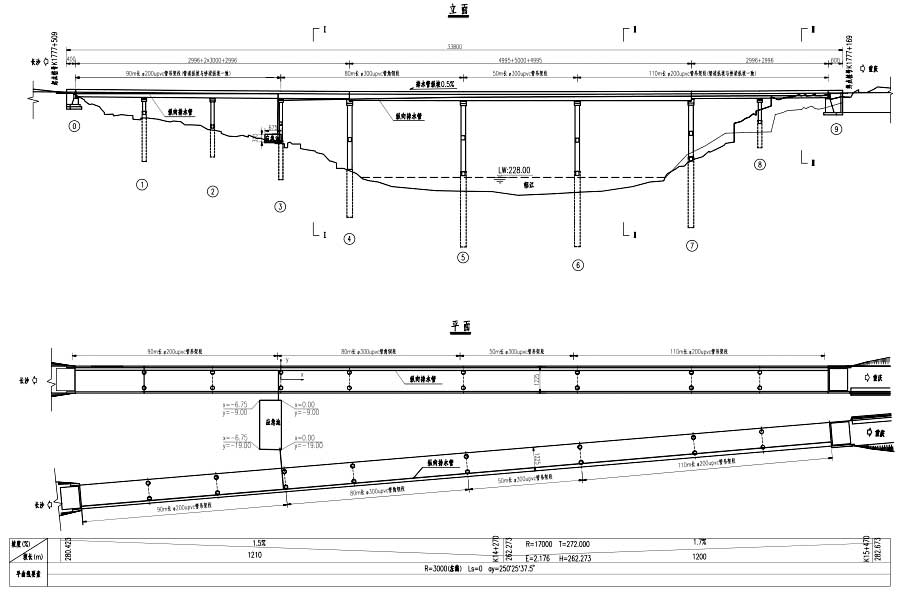

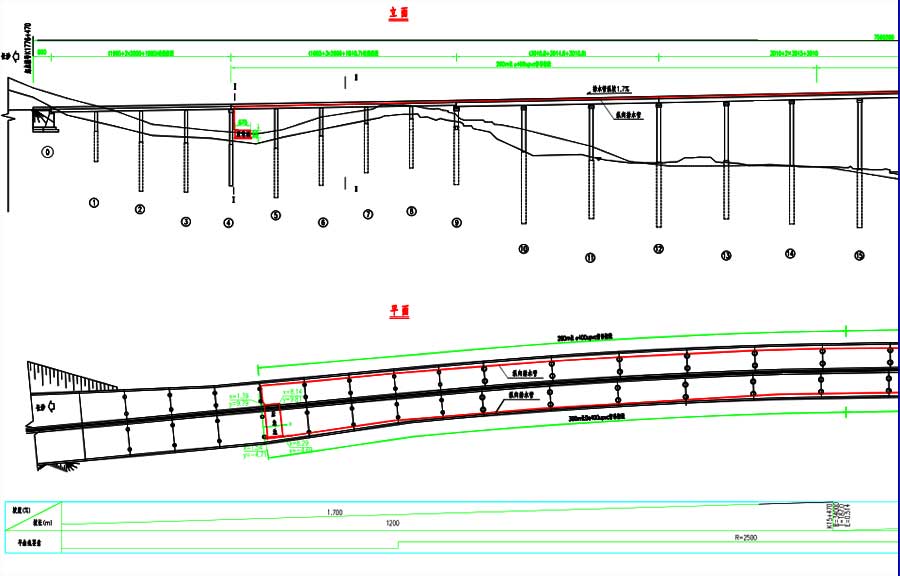

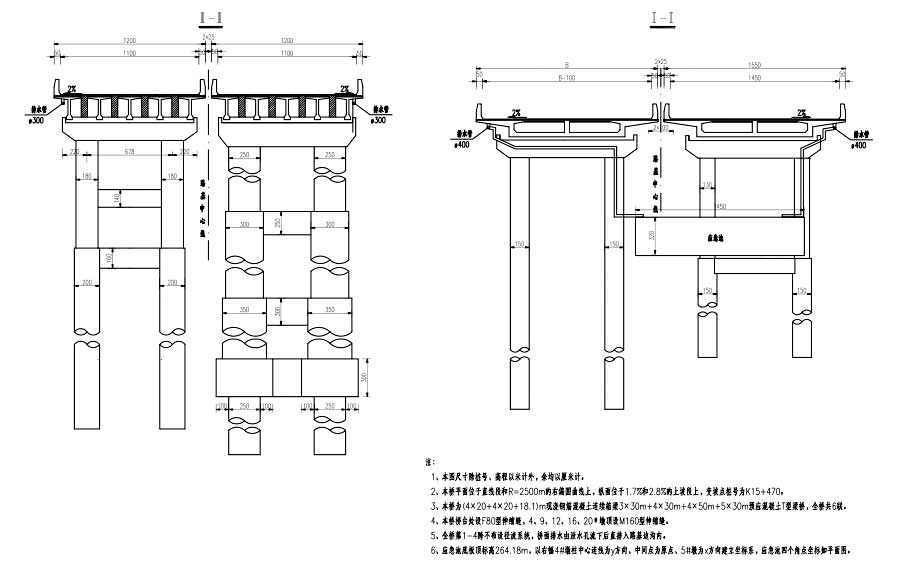

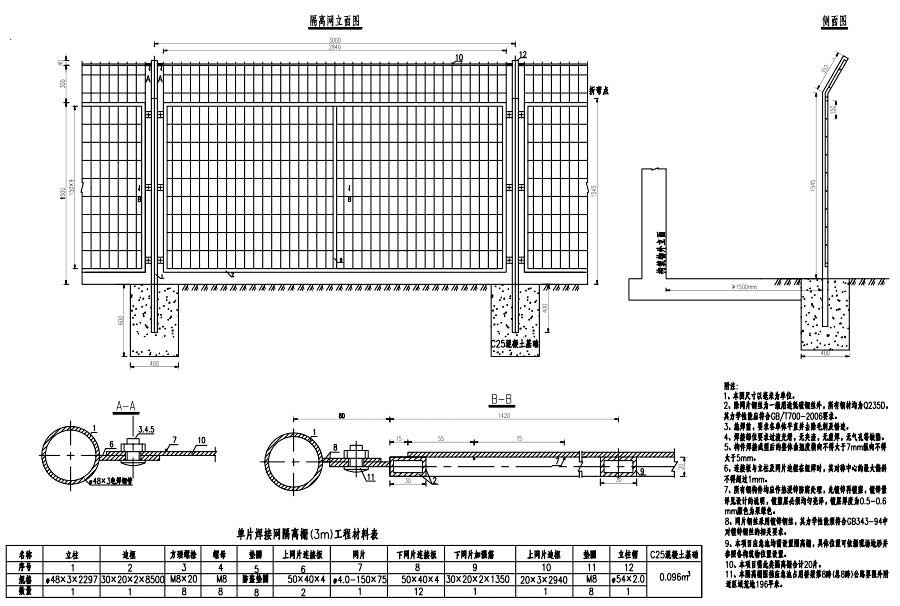

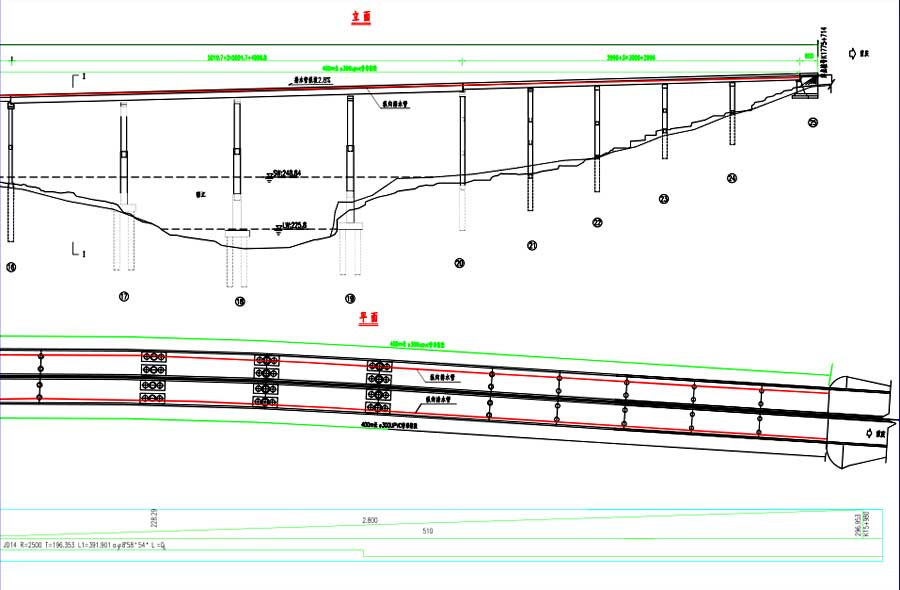

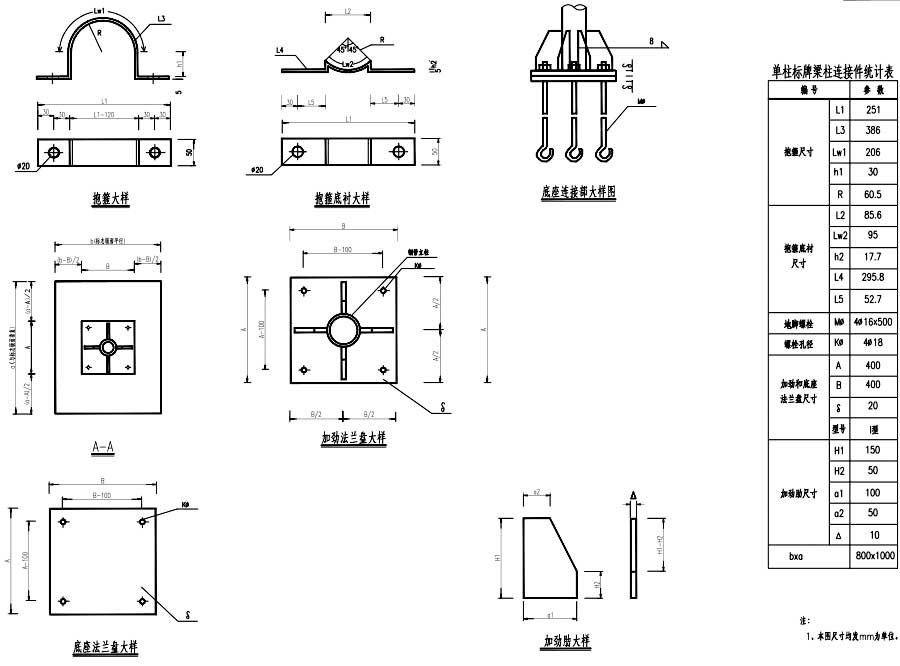

说明:该项目为某高速路段桥梁径流系统PDF版施工图(含工程上限价清单、工程量清单说明),该套图纸为PDF版。图纸内容含:设计说明,,工程数量表,三通处管道断面图,径流系统布置图,排水收集构造安装图,径流系统钢板带大样图,径流系统吊架支撑大样图,径流系统温度补偿伸缩节构造图,径流系统角钢支架大样图,重要水体标志牌结构设计图,应急及配套设施一般构造图,应急池配筋图,引导标志指示牌图,隔离栅防护图,应急池防护网一般构造图,交通组织示意图,径流系统竖向管大样图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2019建筑风格:效果图:无
