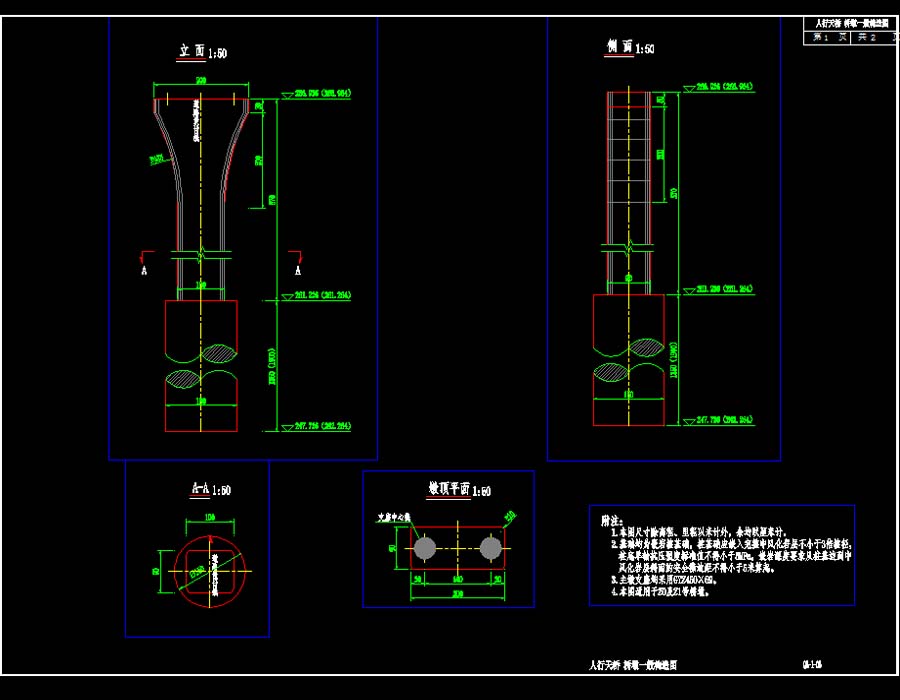

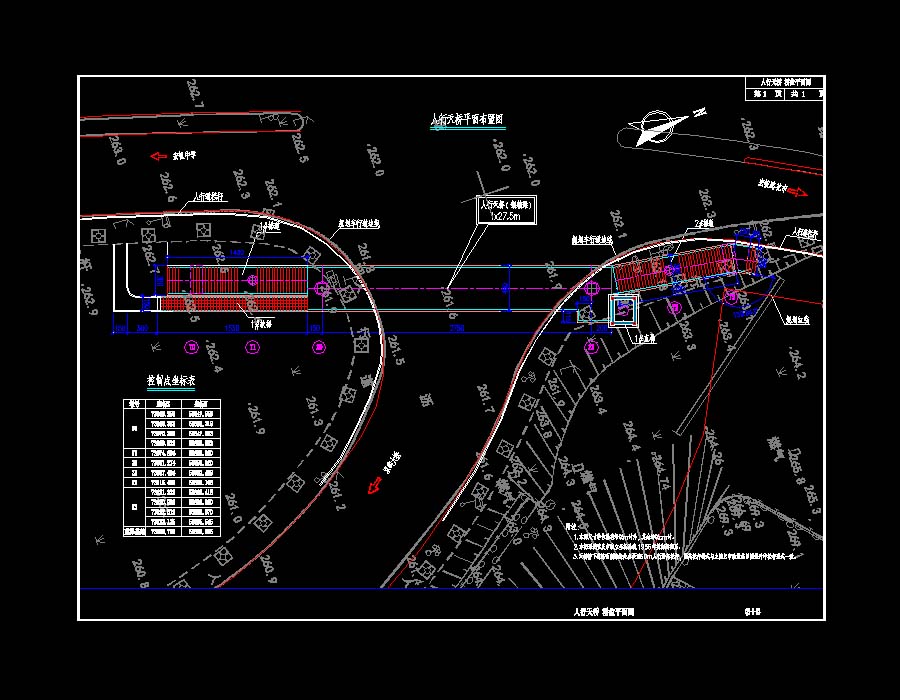

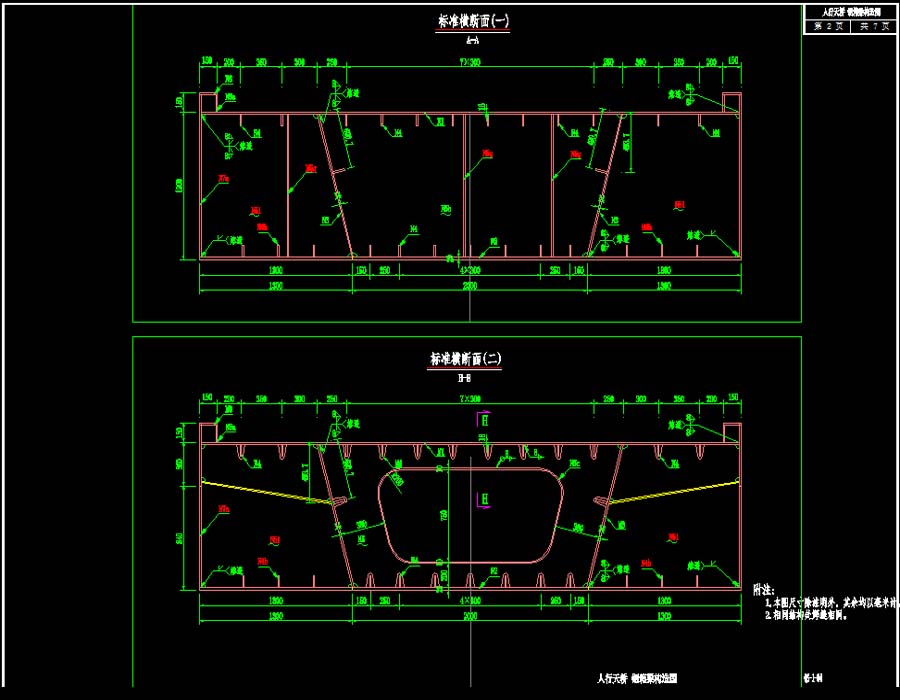

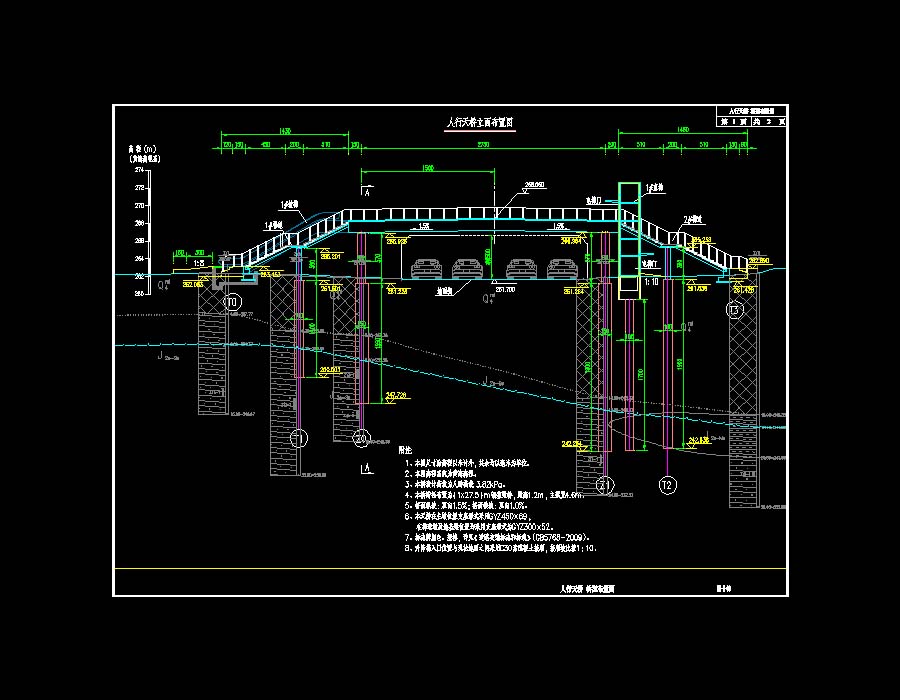

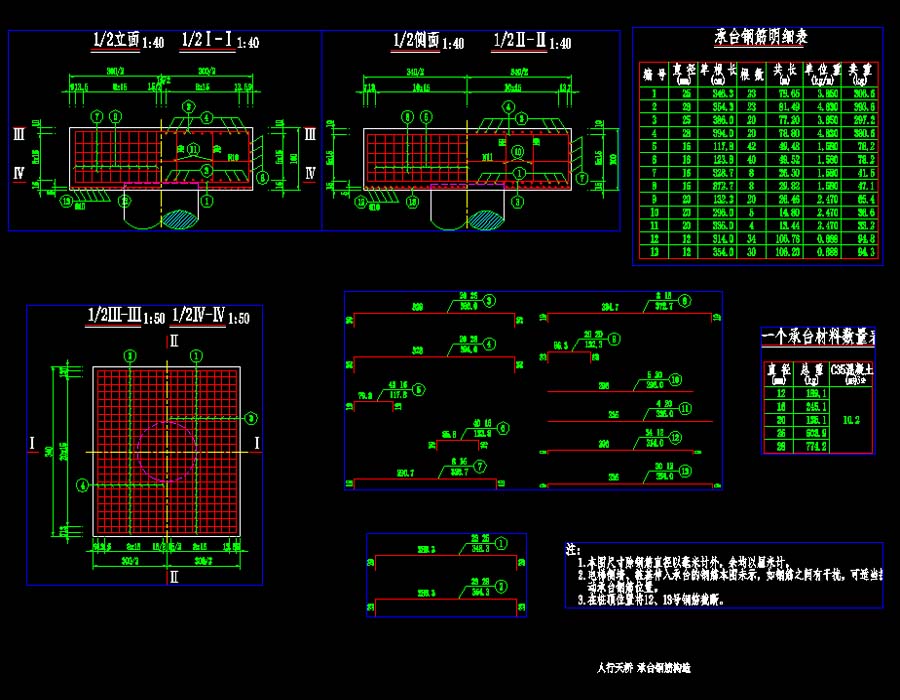

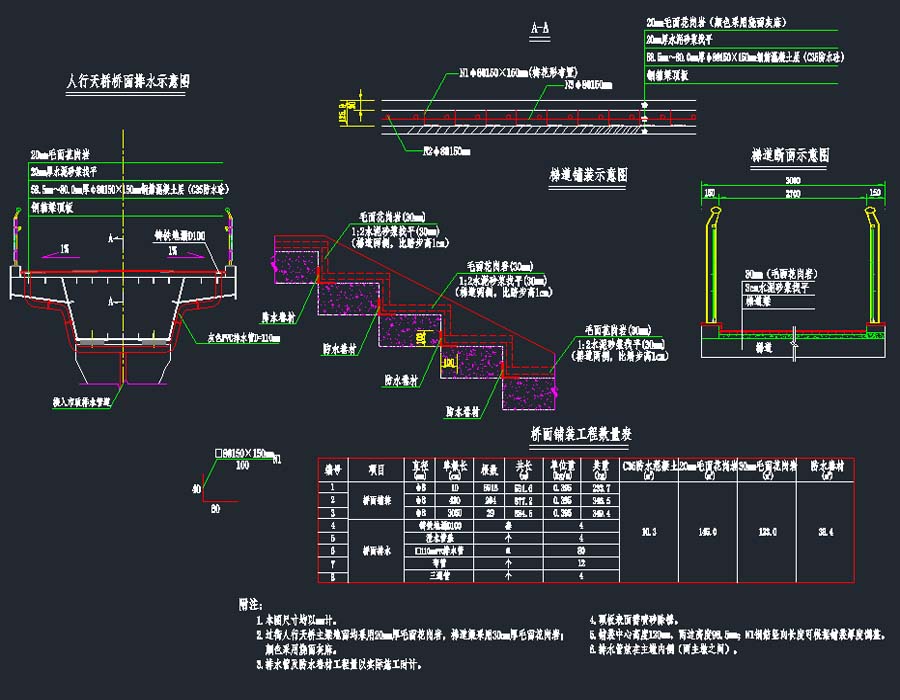

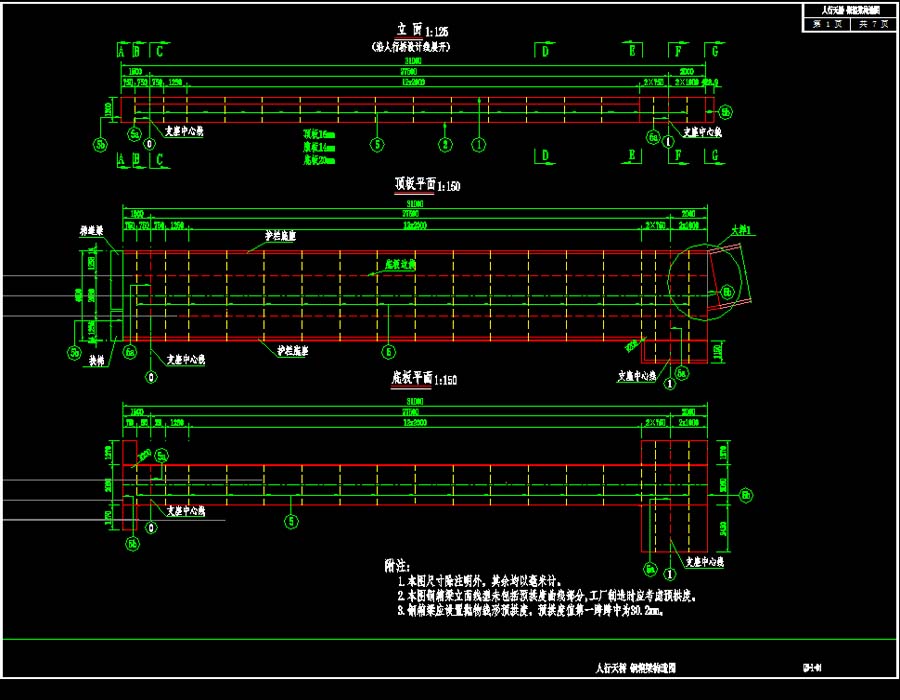

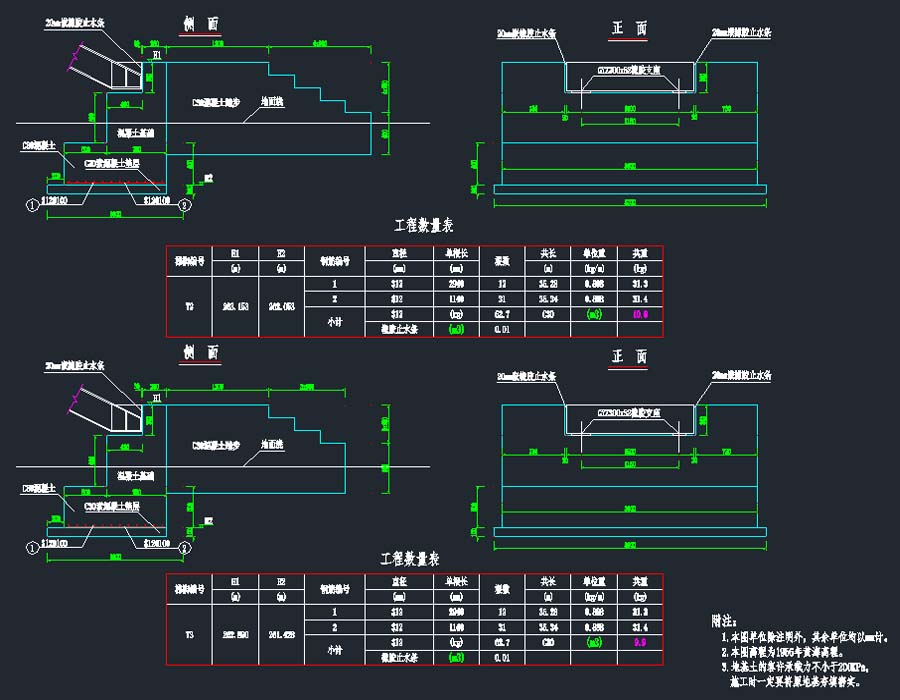

说明:该项目为某立交下跨匝道人行天桥桥梁工程、排水及电气专业施工图,该路为双向四车道市政道路。人行天桥处道路总宽度16.0m,桥下净高:≥5m;设计荷载:人群:3.82kN/㎡;结构安全等级:一级;主梁: 0.15m(栏) 4.3m(人行道) 0.15m(栏杆) =4.6m;梯道:0.15m(栏杆) 2.7m(人行道) 0.15m(栏杆)=3.0m;横坡:双向1.0%;抗震设防烈度:6度;桥梁结构设计使用年限:50年;栏杆扶手高度:≥1.1m。。其中天桥平面为直线,共1跨,跨径布置为(1x27.5)m,主桥全长30.5m,桥面宽4.6-5.75m,梯道宽3.0m。图纸包括:施工图设计说明,人行天桥工程数量汇总表,桥位平面图,桥型布置图,钢箱梁构造图,梯道梁构造图,桥墩一般构造图,桥墩墩柱钢筋构造图,桥墩桩基钢筋构造图,地基梁构造图,梯道板钢筋构造图,桥面铺装、排水构造图,栏杆一般构造图,无障碍设计图,扶梯基坑构造图,直梯基坑构造图,电梯井道构造图,电梯井承台钢筋构造,电梯井桩基钢筋构造;排水施工图设计说明,排水管线迁改平面图,洗涤池布置图,排水暗沟大样图,排水暗沟配筋图,排水暗沟接管道转换井大样图,排水暗沟接管道转换井配筋图,给水管道沟槽开挖断面示意图;电气设计说明、材料表及配电系统图,电气平面图等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2019建筑风格:现代效果图:无
