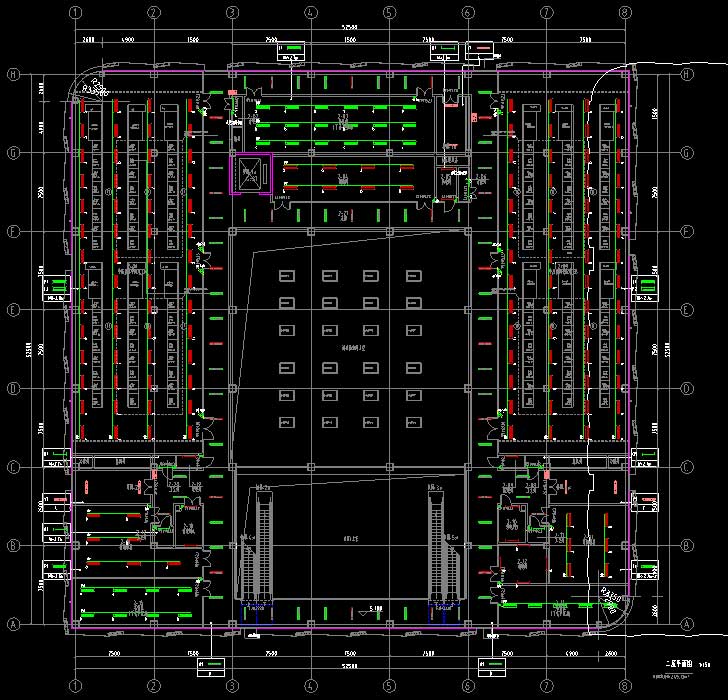

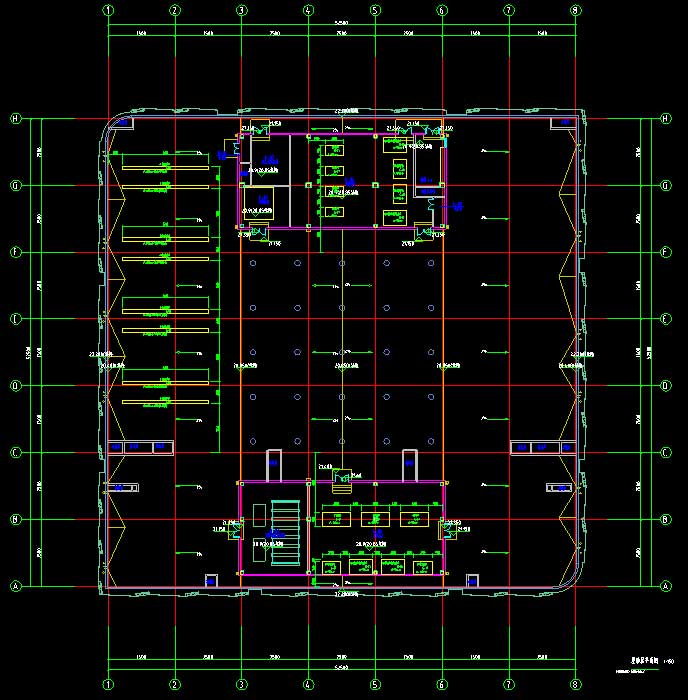

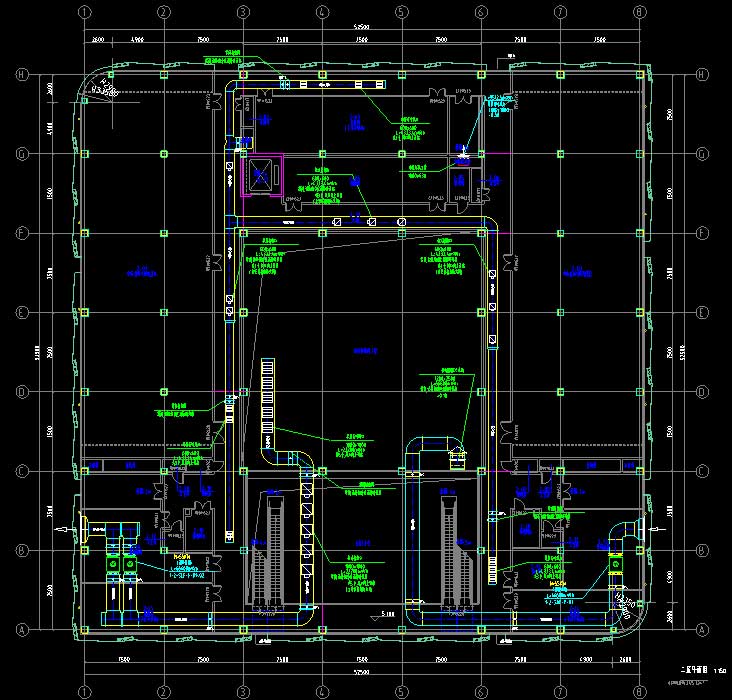

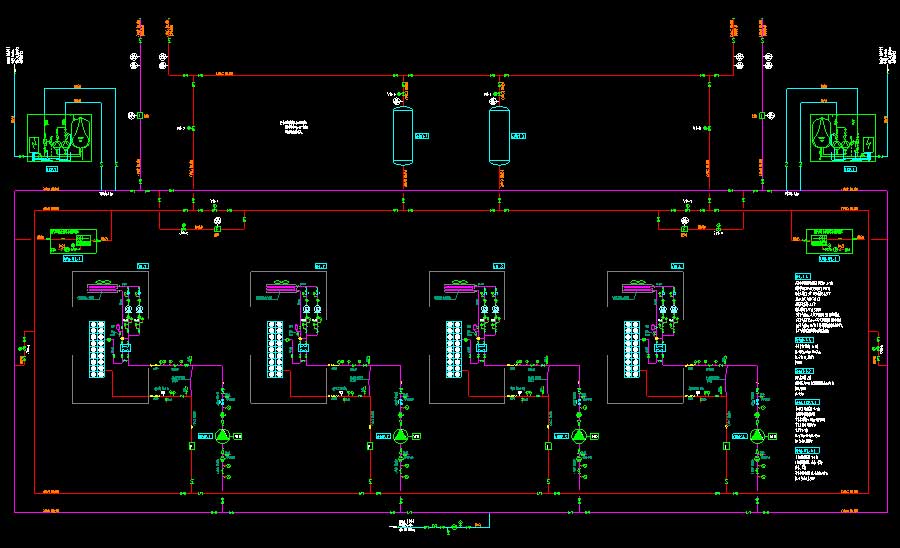

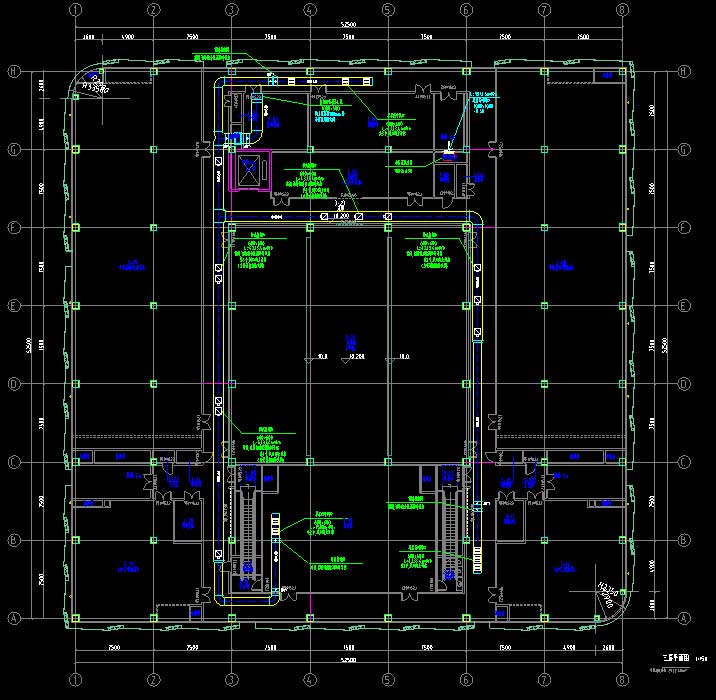

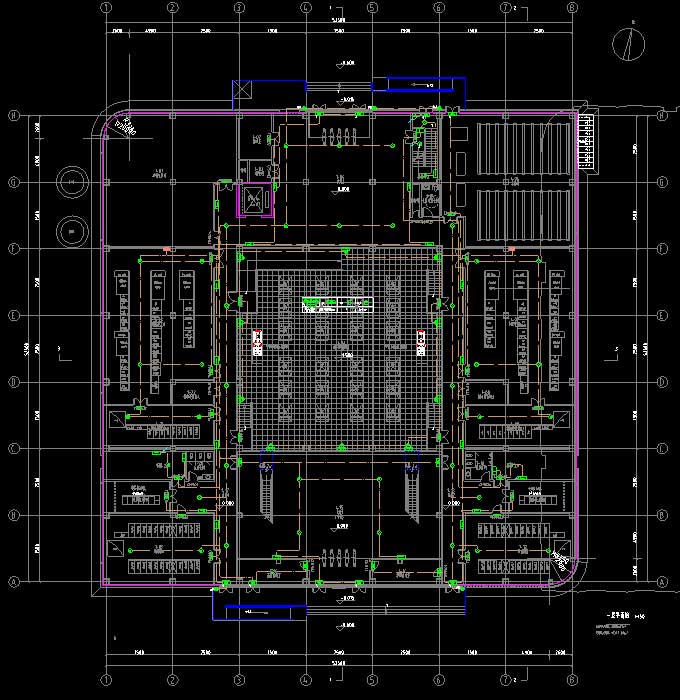

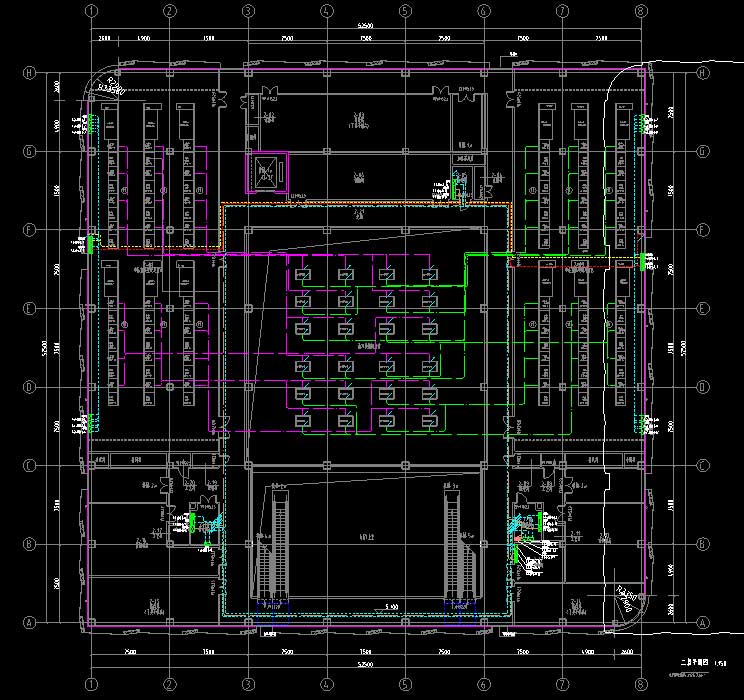

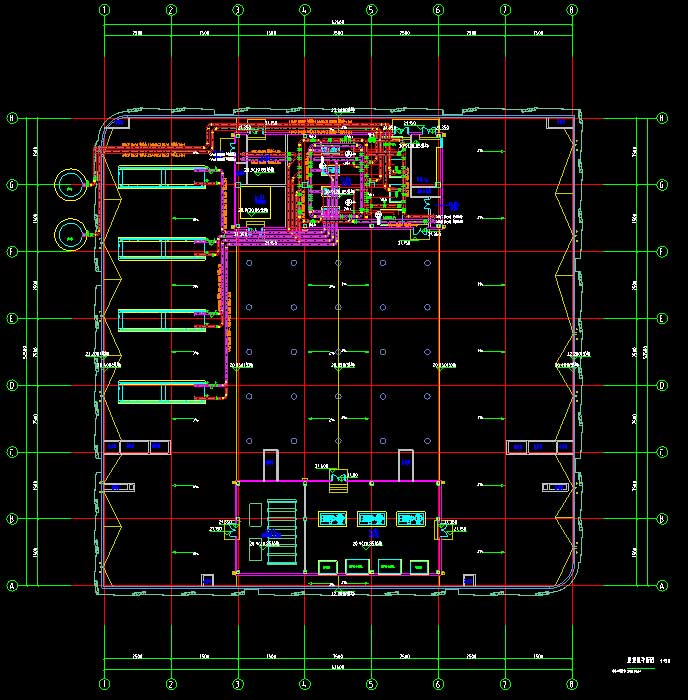

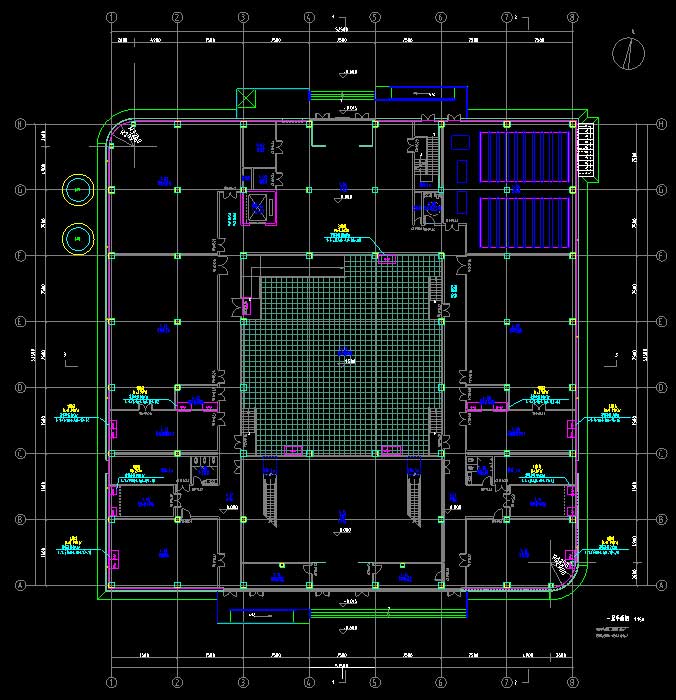

说明:该项目为某多层数据中心动力、电照、暖通初设图(暖通缺少部分图纸),抗震设防烈度为6度,主要结构形式为钢框架结构,建筑高度为21.2米,地上层数4层,地下层数为1层,总建筑面积为11523.88平方米,占地面积为2957.44平方米。图纸内容含:动力:动力说明,屋面设备布置平面图,液冷冷却水系统图,中温冷冻水系统图,屋面液冷冷却水管道布置平面图,屋面中温冷冻水管道布置平面图,屋面设备土建条件图,柴油发电机供油系统图,室外供油设备布置平面图,室外供油管道布置平面图;电照:设计说明,照明灯具表,设备材料表,电力、照明干线系统图,电气火灾监控及消防电源监控系统图,干线布线图,照明布线图,疏散照明布线图,插座布线图,消防应急疏散照明系统图;暖通:防排烟系统平面图,防烟分区规划平面图,通风系统平面图,空调布置图。
建筑面积:11523.88㎡地上层数:4层建筑高度:21.2m地下层数:1层高度类别:多层图纸深度:扩初项目地址:重庆市设计时间:2021建筑风格:效果图:无
