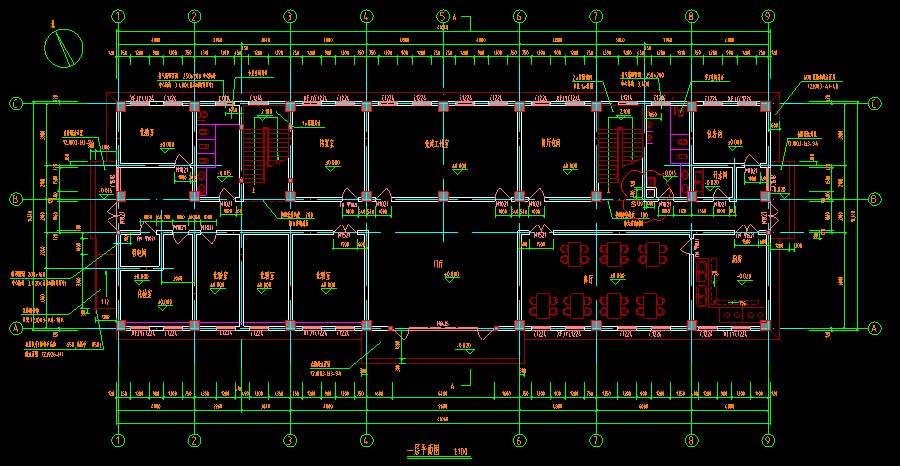

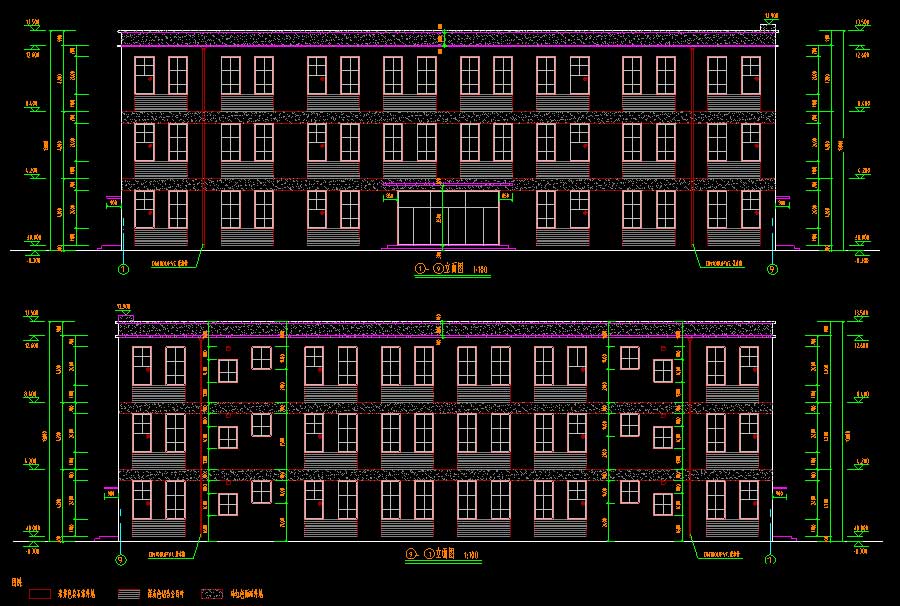

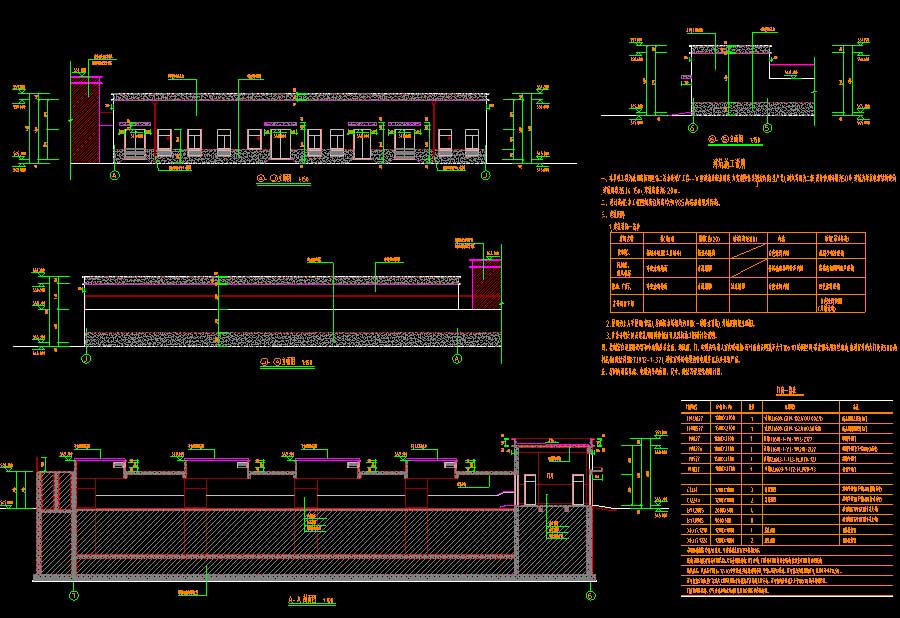

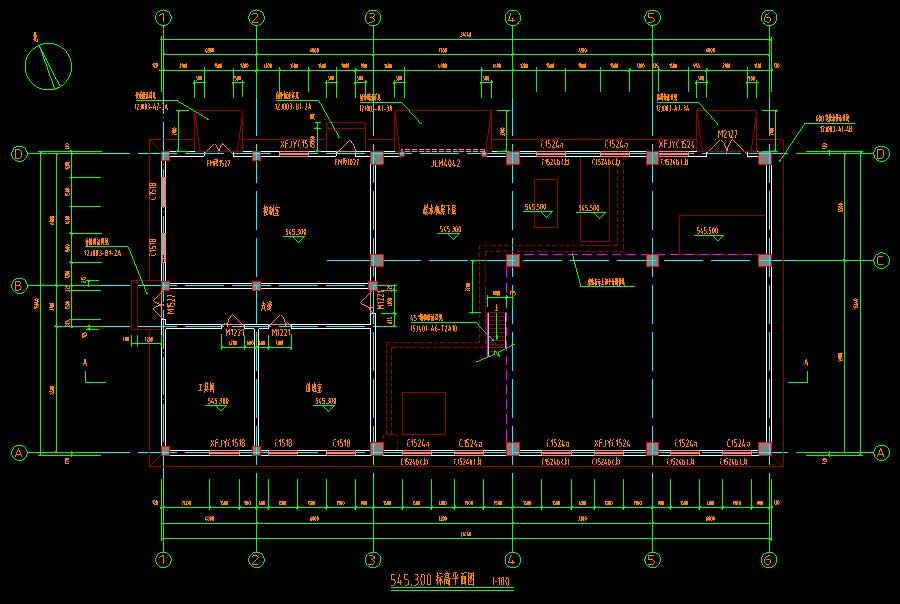

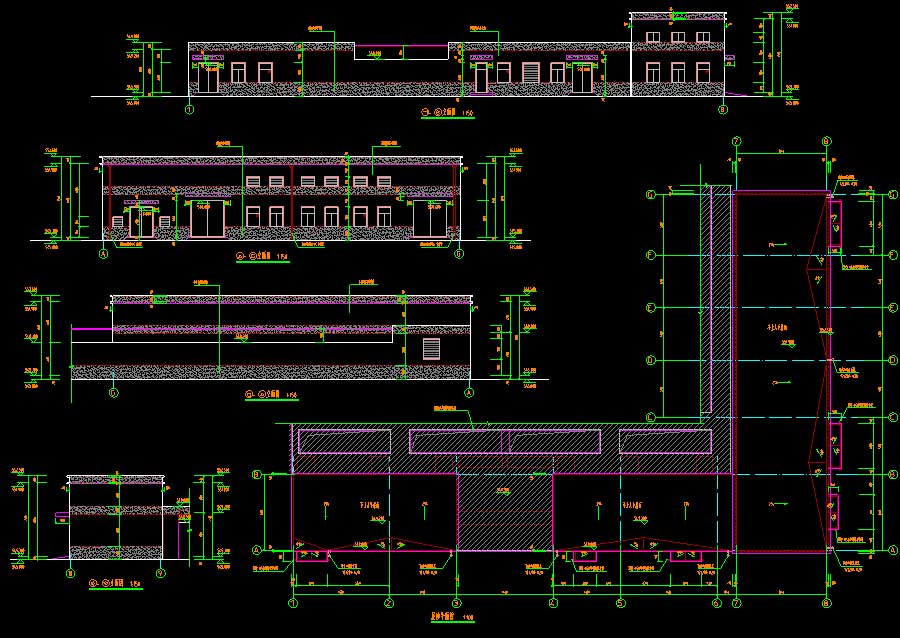

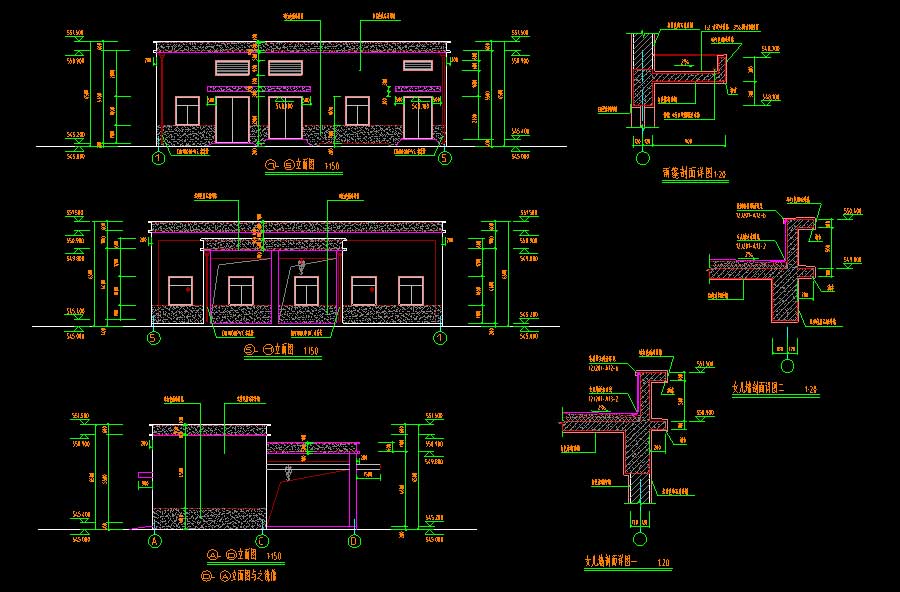

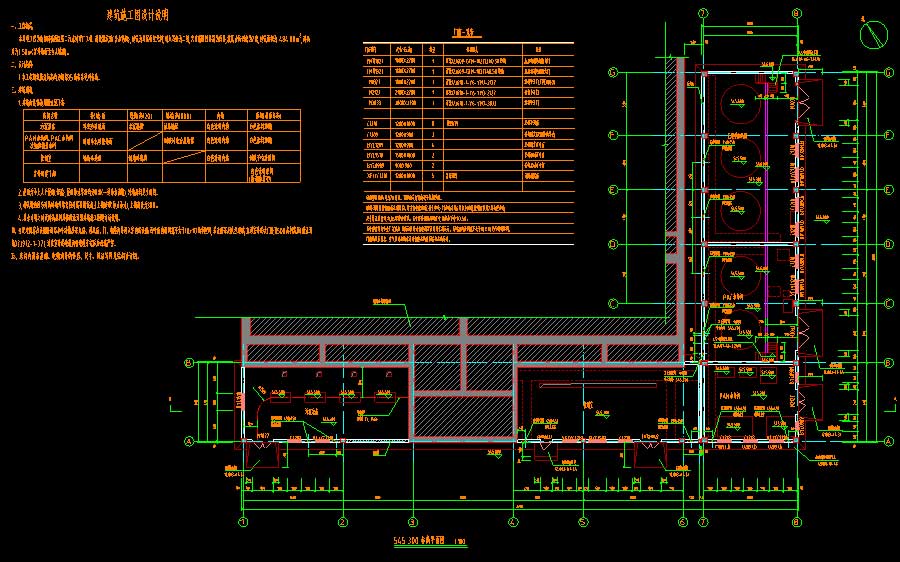

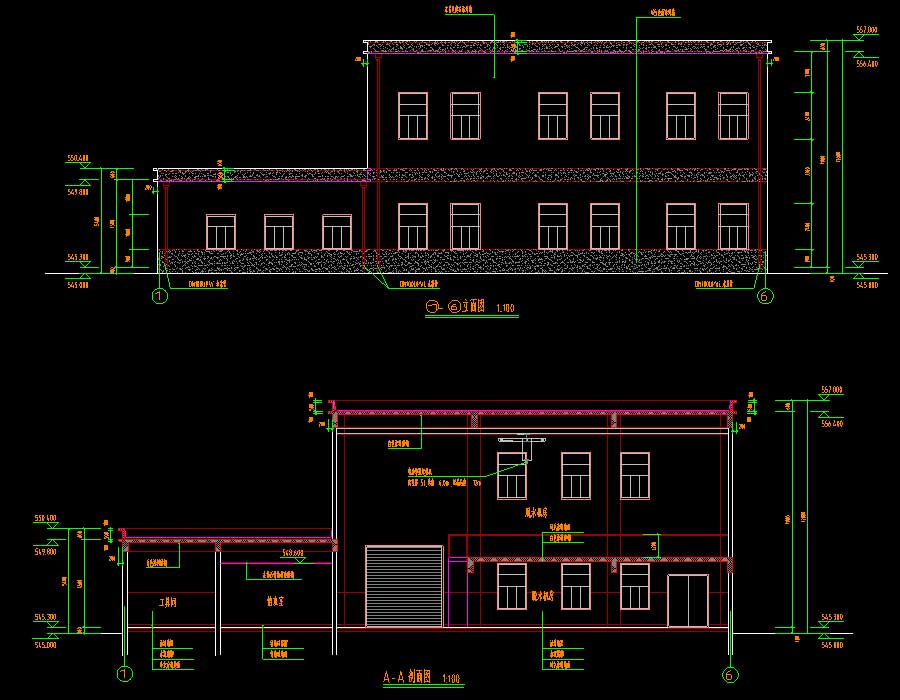

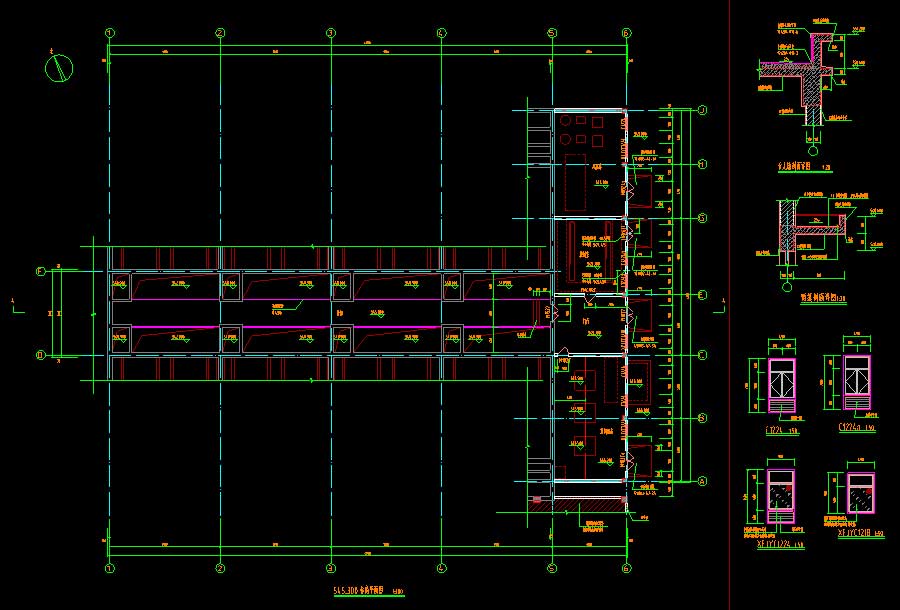

说明：该项目为某污水处理厂工程建筑、结构、给排水、电气、采暖通风、自控、景观施工图（含岩土工程勘察报告），项目包括V型滤池及配套用房，臭氧接触池及臭氧制备间，粗格栅及进水泵房，高效沉淀池（含加药间），鼓风机房及1#变电所，活性焦吸附池及配套用房，机修车间及工具间，门卫，污泥脱水机房，污泥脱水间，紫外消毒渠及加氯间，综合楼。抗震设防烈度为7度，主要结构形式为钢筋混凝土框架结构。综合楼地上层数为3层，建筑高度为13.8米，建筑面积为1775.52平方米；其余建筑地上层数均为1层，建筑高度为4.2~12米，建筑面积为27.15~1084.81平方米。图纸内容含：建筑：建筑说明，平面图，立面图，剖面图，节点详图，门窗详图，卫生间详图，楼梯详图；结构：结构说明，桩基说明，桩布置图，检查井模板图，电缆沟结构设计图，厂区加药管沟结构设计图、节点详图，管道支架结构设计图，污水管流量计井配筋图，调节池、事故池结构设计图，池壁配筋平面图，改良AAO生反池结构设计图，模板剖面图，细格栅及曝气沉砂池结构设计图，基坑周围环境图，基坑围护平面布置图，基坑断面图，节点详图；给排水：设计说明，二沉池、高效沉淀池、调节池、事故池、水解酸化池及生物反应池、鼓风机房及变配电间、加药间、储泥池、污泥脱水机房、V型滤池及配套用房、紫外消毒渠及加氯间、粗格栅及进水泵房工艺设计图，地磅工艺设计图，除臭工艺设计图，给排水及消防平面设计图；电气：电气说明，材料一览表，电缆一览表，电气系统图，电气平面图，动力系统图，动力布置图，风机布置图，接地布置图，照明系统图，应急照明平面图，照明布置图，插座布置图，防雷布置图，照明及预埋件布置总图，空调配电布置图；暖通：暖通说明，通风平面图，空调平面图，防排烟系统平面图；自控：设计说明，自控及仪表主要设备材料表，火灾自动报警及消防联动系统图，火灾自动报警系统布置图，自控系统拓扑图，控制柜布置图，控制系统图，仪表检测流程图，通讯系统布置图，安防系统图，摄像监控机箱系统图，安防系统总平面布置图；景观：景观说明，景观绿化设计说明，绿化总平面及索引图，坐标及网格定位平面图，地面绿化设计图，生反池顶部绿化布置平面图及苗木表等等。
