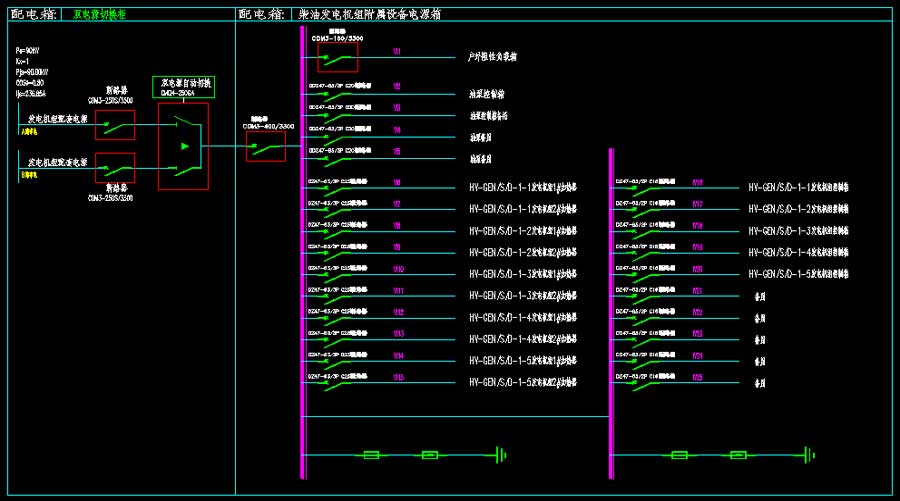

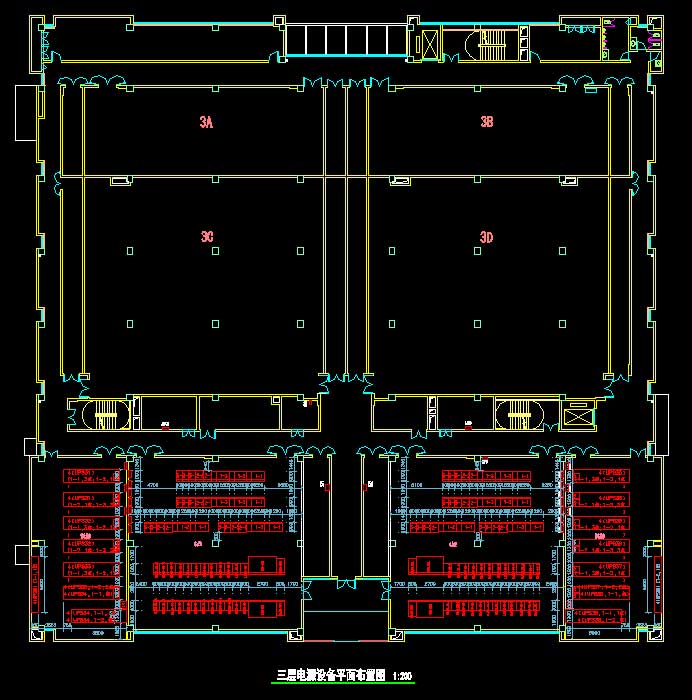

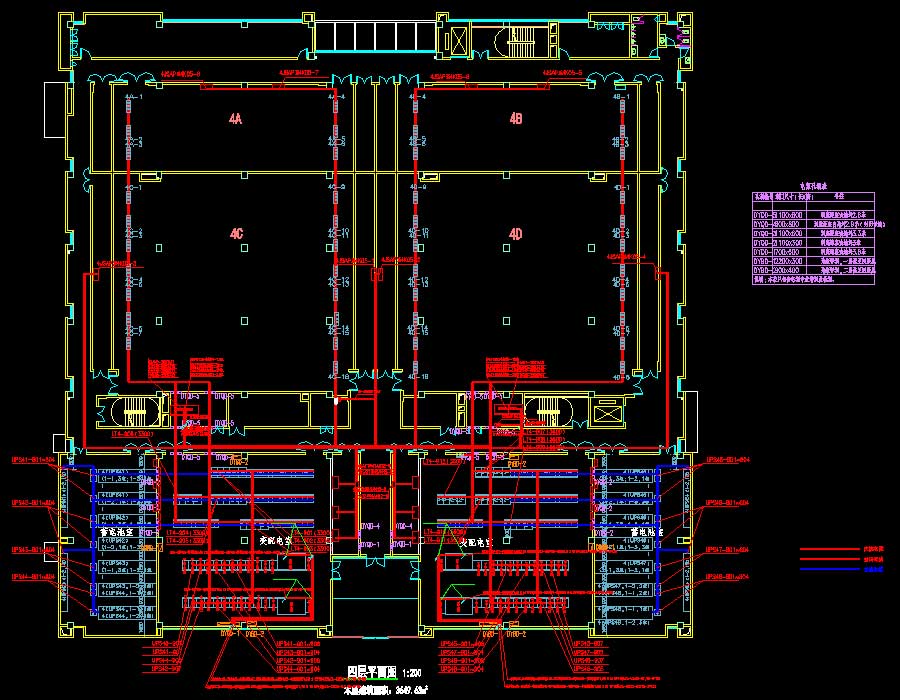

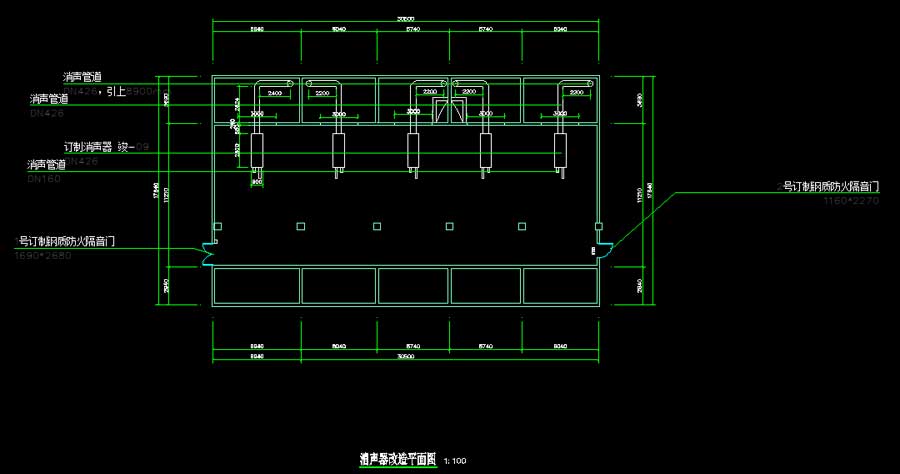

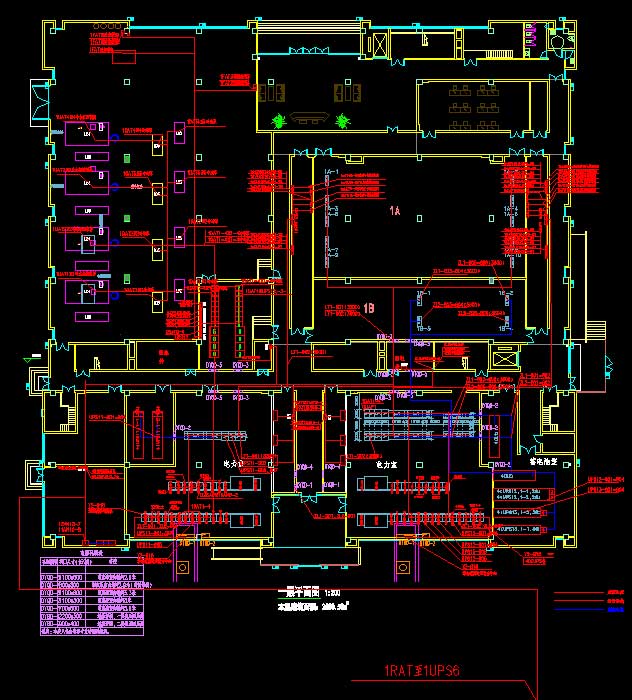

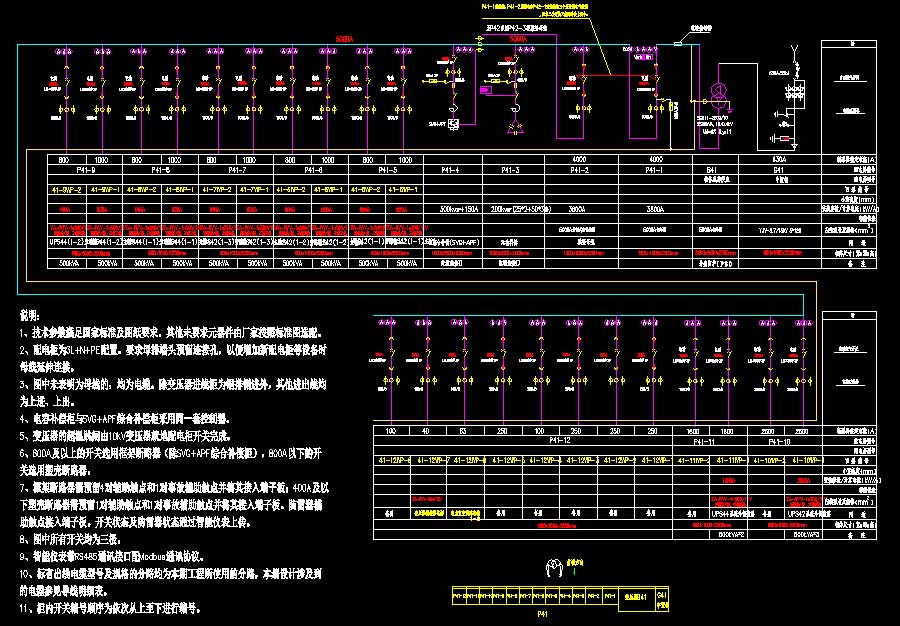

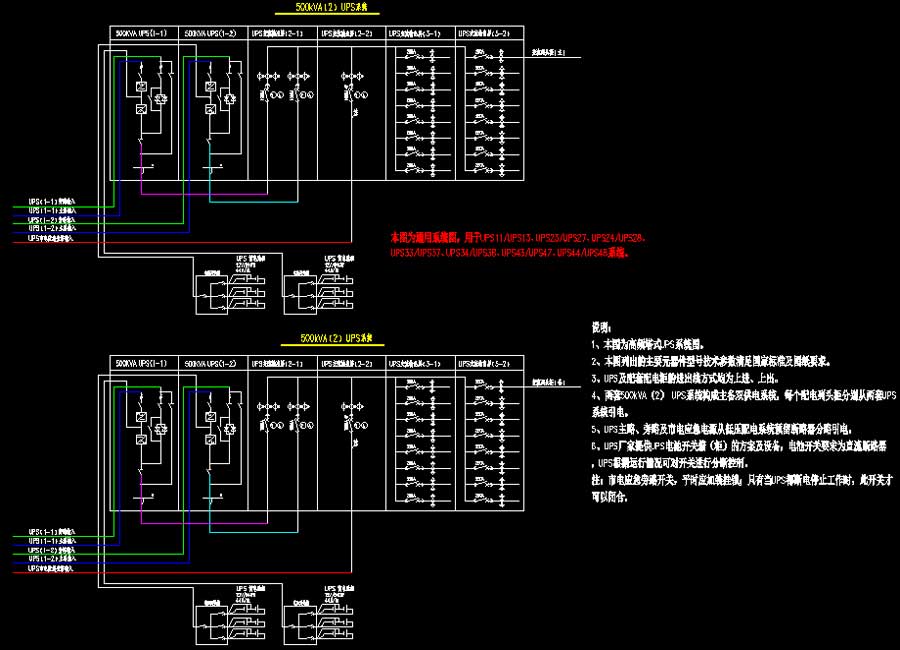

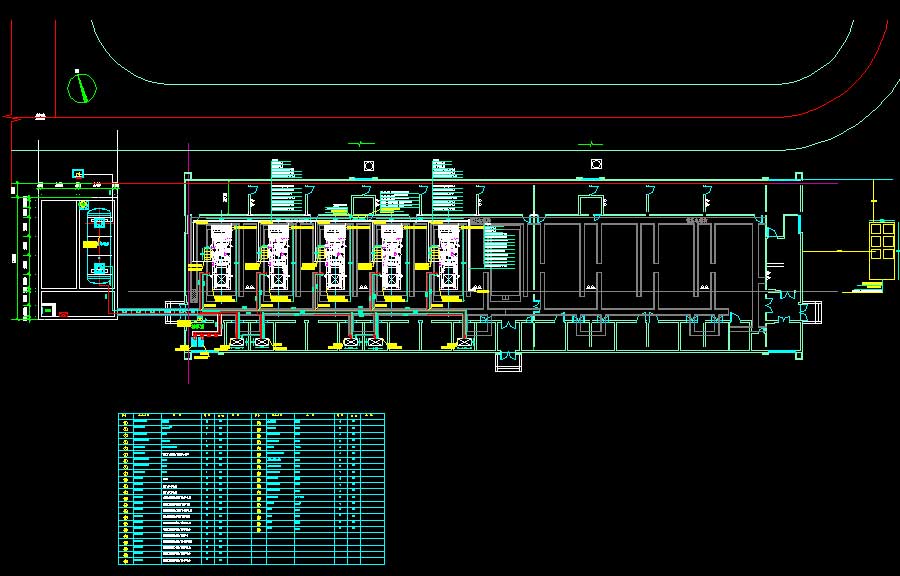

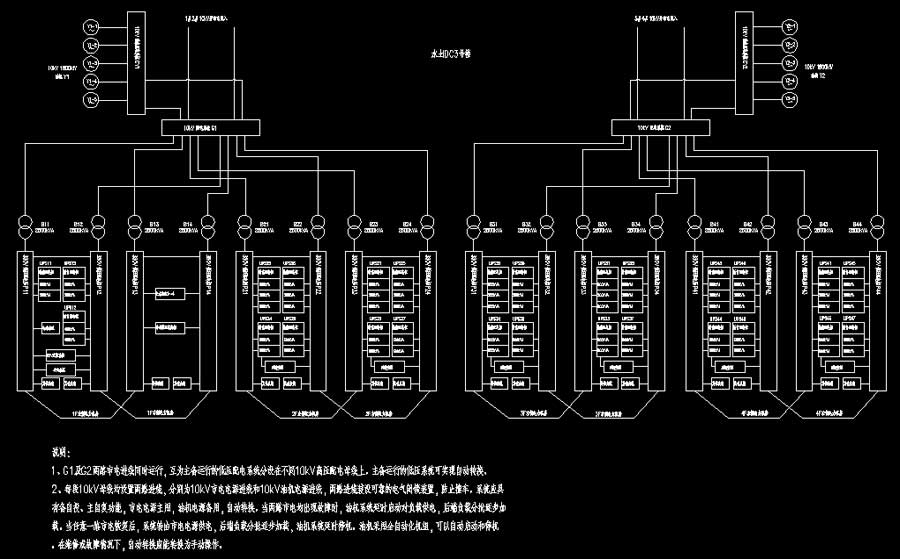

说明:该项目为某数据中心电源设计图,本期建设规划用地13067平方米,总建筑面积约16900平方米,由3#IDC楼和动力中心组成,均为多层公共建筑。两栋建筑由一个高2.0米、宽2.2米的电缆隧道连通,该电缆隧道在室外设置有检修人孔。3#IDC楼地上有四层,动力中心地上两层。图纸内容含:油机及配套系统竣工图说明,外市电及低压配套系统竣工图说明,主要设备材料表,动力中心2层柴油发电机附属设备布置图,柴油发电机机组竣工图,柴油发电机附属设备配电图,柴油发电机机组供油原理图,原状平面图,拆除平面图,墙面改造平面图,天棚改造平面图,吸引片改造平面图,消声器改造平面图,立面图,剖面图,大样图,主要电源设备表,导线明细表,电源设备平面布置图,电缆敷设路由图,封闭母线敷设路由图,设备平面布置图,高低压变配电系统框图,高压配电系统系统图,供电系统图,UPS交流配电箱系统图,UPS供电系统图,UPS交流输出屏系统图,外线进线敷设平面图,槽钢焊接图。
建筑面积:16900㎡地上层数:4,2层建筑高度:地下层数:高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2019
